Żeński proste
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

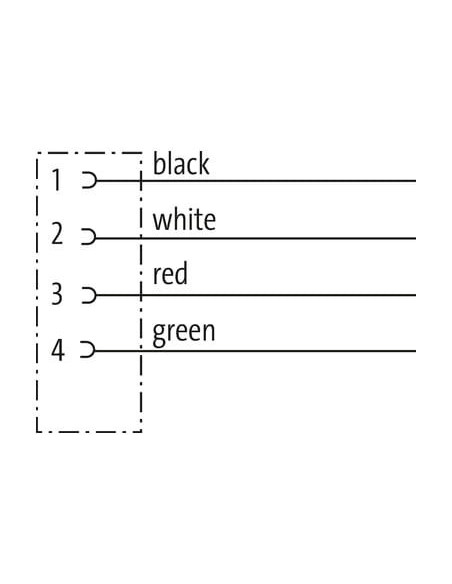

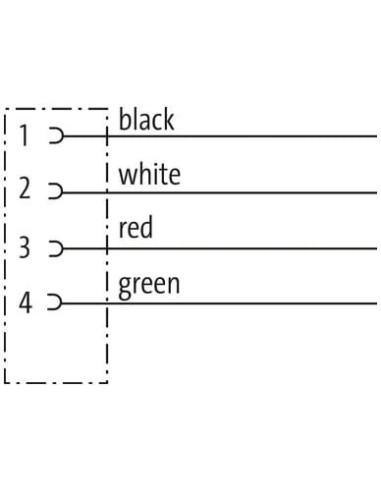

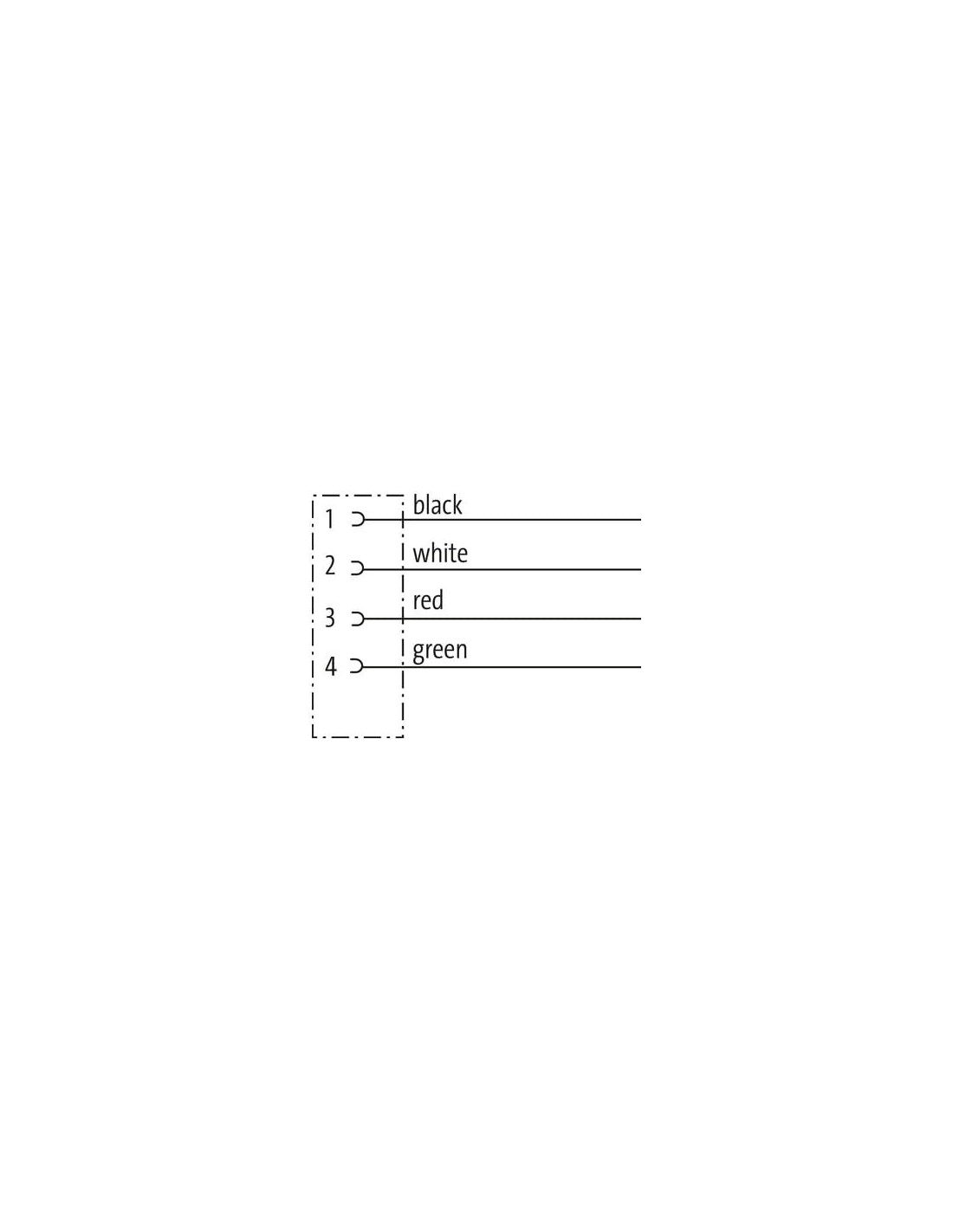

| wire arrangement | czarny, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1C |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires z 5 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 117,7 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,02 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

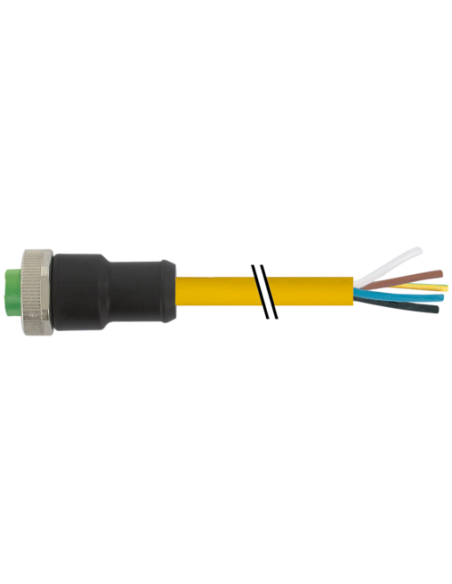

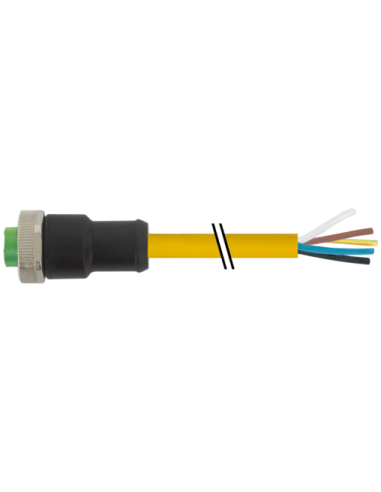

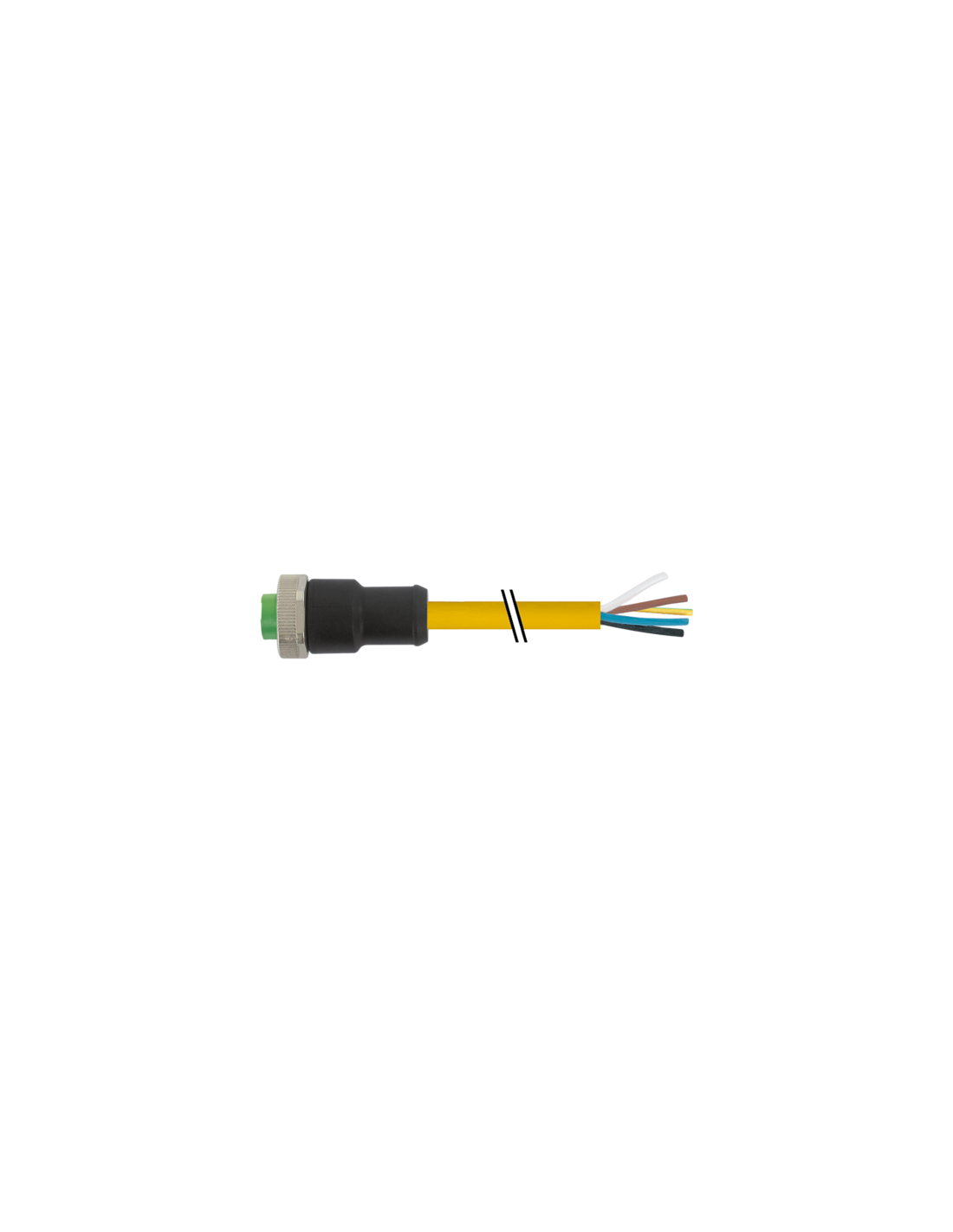

Złącze 7/8'' 4-PIN Mini proste żeńskie z kablem 10 m – 7700-A4021-U1C1000
Wytrzymałe i niezawodne złącze z kablem elektroenergetycznym o długości 10 m, przeznaczone do zastosowań przemysłowych, automatyki oraz instalacji elektrycznych. Złącze typu Mini (7/8 cala), wyposażone w 4 piny, gwarantuje bezpieczną i stabilną transmisję sygnałów oraz energii elektrycznej.
Zastosowanie złącza Mini 7/8'' 4-pin (żeńskie)
Standard złącza Mini 7/8” jest powszechnie stosowany w systemach automatyki przemysłowej, instalacjach maszynowych, systemach zasilania silników, urządzeniach transportu wewnętrznego oraz w aplikacjach wymagających odporności na trudne warunki środowiskowe. Kabel o długości 10 m umożliwia wygodne połączenia na większe odległości w halach produkcyjnych, liniach montażowych czy instalacjach technologicznych.
- Szybkie i pewne połączenie – dzięki przemyślanej konstrukcji oraz gwintowi 7/8” montaż jest prosty i niezawodny.
- Odporność na warunki środowiskowe – wysoki stopień ochrony IP68 zapewnia ochronę przed pyłem i wodą nawet przy zanurzeniu.
- Bezpieczeństwo pracy – możliwość pracy przy napięciu do 600 V oraz prądzie do 9 A na styk.
- Doskonała odporność mechaniczna – wytrzymała obudowa z tworzywa PUR oraz niklowana blokada.
- Przetestowana wytrzymałość kabla – duża liczba cykli gięcia oraz odporność na agresywne środki, oleje i benzynę.
Budowa i cechy techniczne

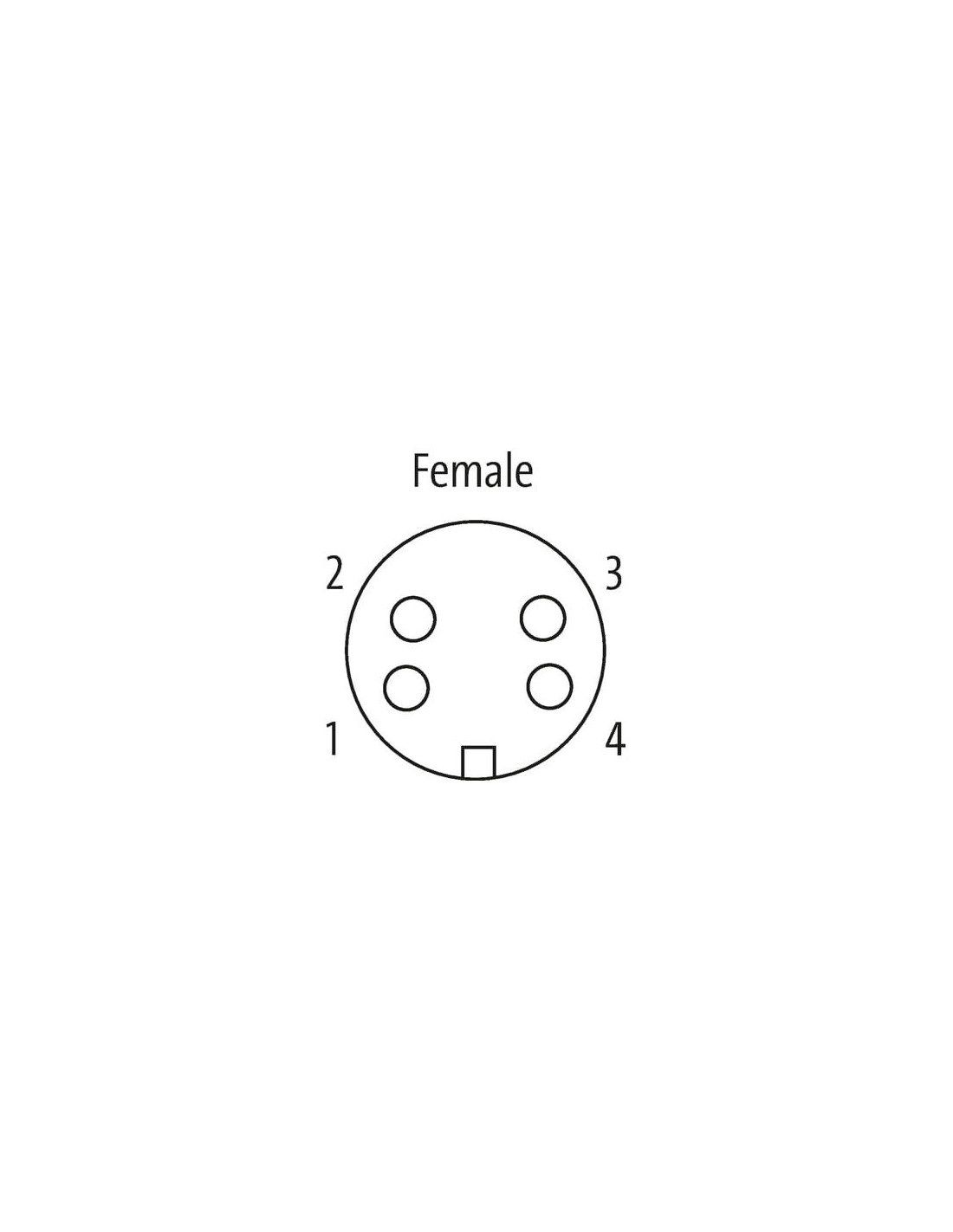

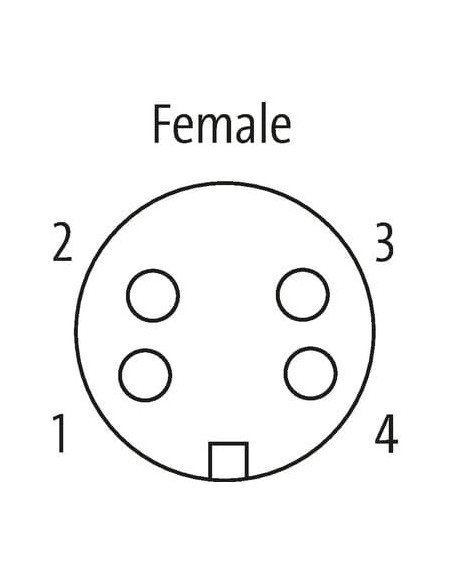

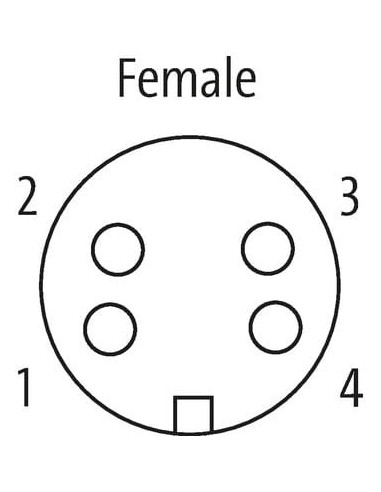

Wtyczka żeńska prosta, z gwintem 7/8" 16 UN, zawiera cztery styki oznaczone kolorami (czarny, zielony, czerwony, biały). Przewód ma żółtą izolację zewnętrzną wykonaną z TPE (bezołowiowy, bezhalogenowy), a jego przekrój wynosi 16 AWG. Złącze i kabel spełniają rygorystyczne normy dotyczące ochrony przed płomieniem, chemikaliami i olejami.
- Długość przewodu: 10 m
- Konfiguracja żył: 4 przewody + 5 wypełniaczy skręconych, oznaczone kolorami.
- Przekrój żyły: 16 AWG
- Zakres temperatur pracy: -50°C do +105°C (przewód stały), -20°C do +90°C (przewód ruchomy).
- Wymiary złącza: średnica 26 mm, długość 50 mm, rozmiar klucza SW24.
Odporność na czynniki zewnętrzne i bezpieczeństwo
Złącze i kabel posiadają wysoką odporność na czynniki chemiczne, oleje oraz działanie płomienia. Złącze może być eksploatowane w trudnych warunkach przemysłowych (stopień ochrony IP68, odporność na wstrząsy). Zastosowane materiały gwarantują długotrwałą niezawodność nawet przy intensywnym użytkowaniu i w środowiskach agresywnych.
Typowe zastosowania
- Okablowanie maszyn i linii produkcyjnych
- Systemy automatyki budynkowej i przemysłowej
- Podłączenie czujników, siłowników oraz urządzeń wykonawczych
- Rozdzielnie zasilania oraz magistrale energetyczne
- Instalacje w środowiskach mokrych, zapylonych lub narażonych na działanie substancji chemicznych
Sprawdzi się w miejscach, gdzie bezpieczeństwo połączeń elektrycznych oraz wytrzymałość mechaniczna są szczególnie istotne. Złącze jest kompatybilne z systemami wymagającymi oznaczenia cURus.
