Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

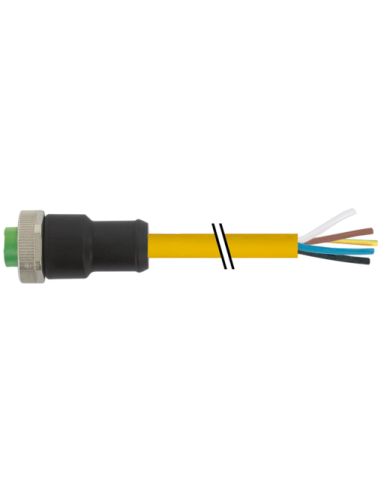

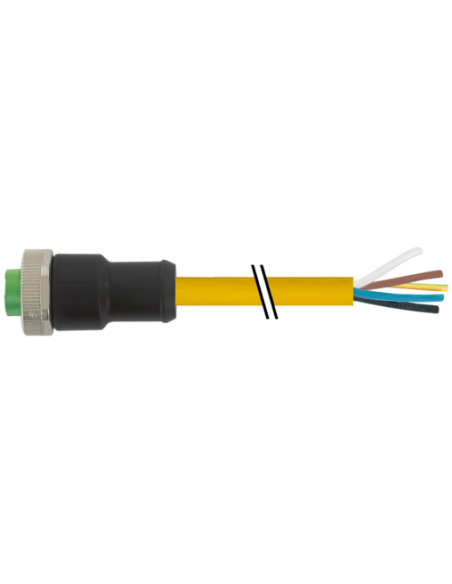

Złącze przemysłowe Mini (7/8") 5-pinowe żeńskie proste z kablem 3 m – 7700-A5021-U1D0300
Profesjonalne rozwiązanie dla automatyki i techniki zasilania. Przemysłowy przewód z wtyczką żeńską typu Mini 7/8" (5 biegunów) z wolnym końcem, o długości 3 metrów, zapewnia solidne i trwałe połączenie w wymagających warunkach przemysłowych. Złącze posiada standard 7/8"-16 UN, co czyni je kompatybilnym z wieloma systemami automatyki oraz przemysłowymi instalacjami zasilającymi.
Budowa i parametry techniczne złącza 7/8" 5-pin żeński z przewodem
Złącze zostało wykonane z wysokiej jakości materiałów odpornych na warunki przemysłowe:
- Obudowa – trwały plastik PUR o podwyższonej odporności na chemikalia i oleje
- Blokada – niklowany cynkowy odlew ciśnieniowy zapewniający szczelność i odporność mechaniczną
- Przewód – żółta izolacja zewnętrzna TPE, żyły o przekroju 16 AWG, z izolacją PVC
- Stopień ochrony: IP68 (włożone i przykręcone złącze – odporność na zapylenie i długotrwałe zanurzenie)
- Temperatura pracy: -25 °C do +80 °C dla złącza, a przewód z zakresami od -50 °C do 105 °C (praca stała)
Typowe zastosowania – Złącze żeńskie prostokątne 7/8" z 5 żyłami
Złącze Mini 7/8" z kablem doskonale sprawdza się w:
- automatyce przemysłowej (zasilanie, komunikacja sygnałów sterujących)
- przemysłowych liniach produkcyjnych i maszynach
- robotyce i instalacjach mobilnych
- systemach transportu automatycznego i logistyce
- podłączeniu czujników, siłowników, elektrozaworów i modułów I/O
Szerokie spektrum pracy temperatur oraz wytrzymała konstrukcja umożliwiają zastosowanie złącza zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych. Trwałe uszczelnienie oraz odporność na trudne warunki środowiskowe sprawiają, że produkt jest idealny do aplikacji, gdzie wymagane są niezawodne połączenia, nawet w obecności wilgoci, olejów, smarów czy kurzu.

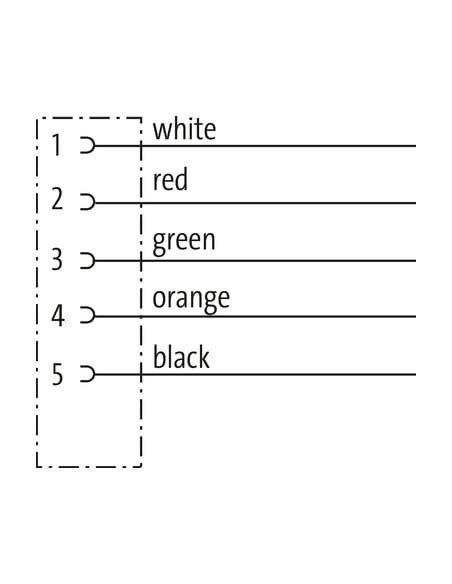

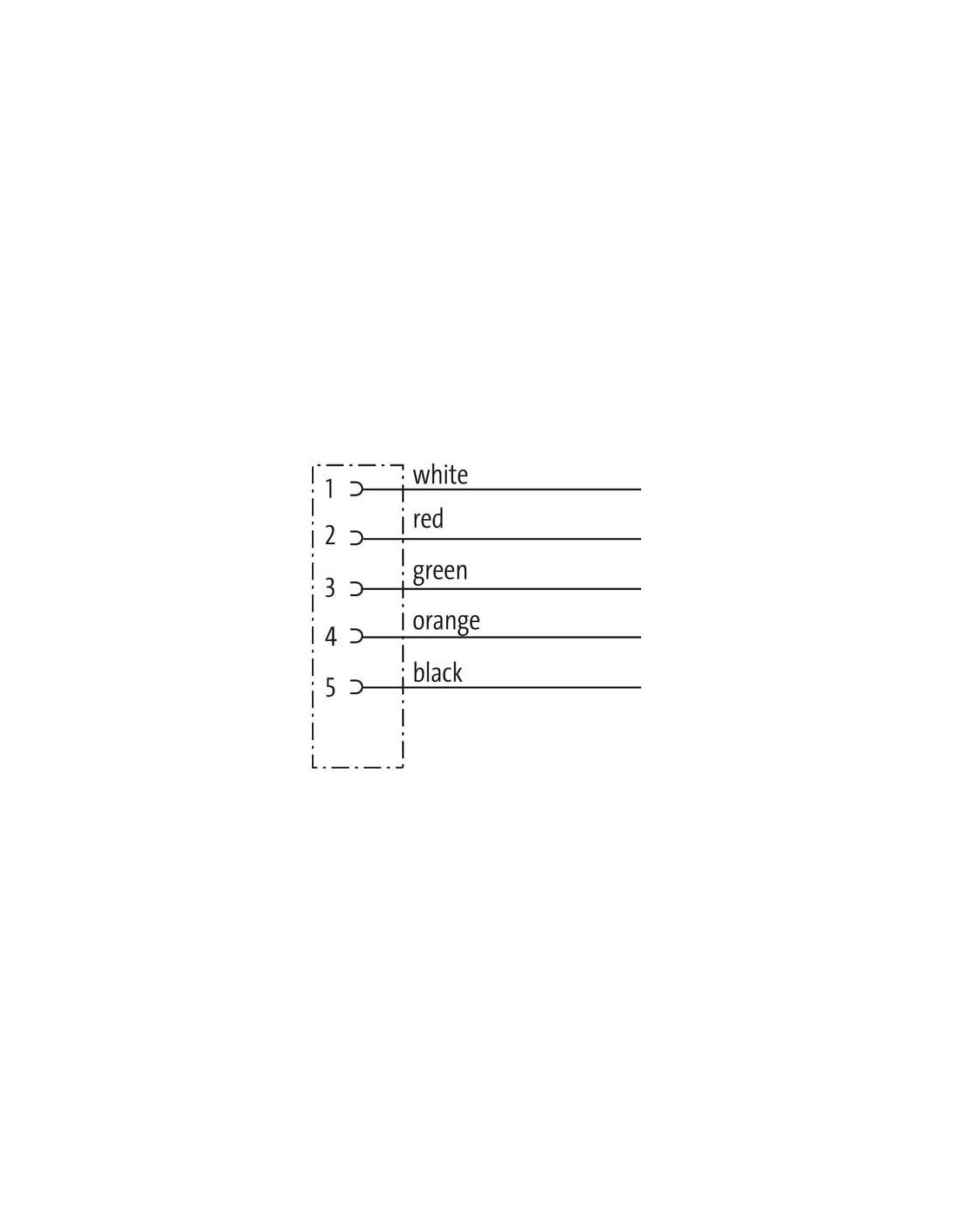

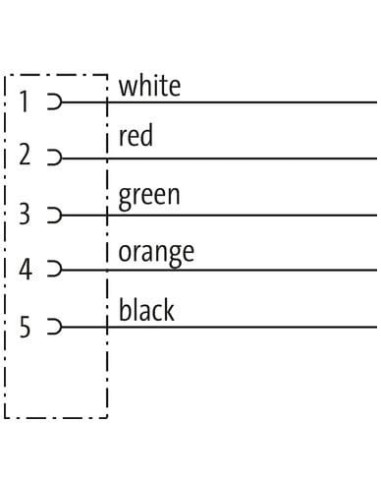

Wyprowadzona kolorystyka przewodów i kompatybilność
Wyjścia przewodów są czytelnie oznaczone:
- 1 – biały
- 2 – czerwony
- 3 – zielony
- 4 – pomarańczowy
- 5 – czarny
Odpowiada to standardowym schematom połączeniowym wykorzystywanym w automatyce, co pozwala uniknąć pomyłek przy instalacji.
Korzyści i zalety stosowania złącza prostego 7/8" 5-pinowego
- Wysoka odporność środowiskowa – szczelność IP68 oraz dobre parametry pracy w niskich i wysokich temperaturach
- Bezpieczeństwo połączenia – śruba blokująca, odporność na wstrząsy oraz drgania
- Certyfikat cURus – stosowanie w strefach wymagających certyfikacji amerykańskiej i kanadyjskiej
- Dopasowanie do peszli kablowych – wejście o średnicy Ø 17,8 mm
- Uniwersalność długości przewodów – możliwość zamówienia niestandardowej długości na życzenie
Produkt przeznaczony jest do realizacji trwałych i bezawaryjnych połączeń zasilających, sygnałowych oraz sterujących w środowisku przemysłowym oraz w aplikacjach automatyki.
