Zasilanie
M12, 4-piny
Żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

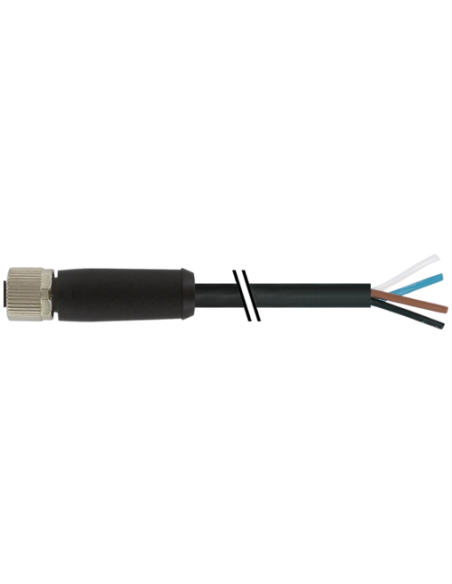

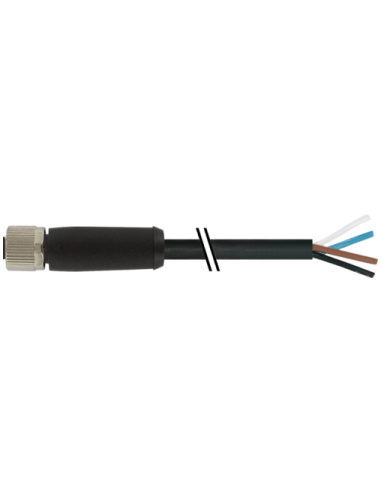

Złącze żeńskie M12 Zasilanie 0° Kod L z kablem 2m – 7000-P4121-P370200
Złącze M12 żeńskie z kodowaniem L to element wysokiej jakości, przeznaczony do zastosowania w instalacjach automatyki przemysłowej, systemach zasilania oraz aplikacjach wymagających niezawodnych połączeń elektrycznych.
Charakterystyka i budowa złącza M12 4-pinowego do zasilania
Złącze M12 z kodem L zostało wyposażone w 4 pozłacane piny, zapewniające stabilny kontakt elektryczny oraz niską rezystancję połączenia. Prosta żeńska wtyczka wykonana jest z trwałego tworzywa PUR o wysokiej odporności chemicznej oraz mechanicznej, co chroni przewody przed agresywnymi mediami oraz wpływem olejów i UV. Złącze spełnia rygorystyczne normy IEC 61076-2-111, co potwierdza jego szeroką kompatybilność z innymi systemami oraz bezpieczeństwo użytkowania.
Typowe zastosowania złącza M12 z kodowaniem L
- Automatyka przemysłowa – zasilanie urządzeń i modułów o dużym zapotrzebowaniu na prąd.
- Robotyka i linie produkcyjne – odporność na drgania i wstrząsy dzięki mechanizmowi przykręcania.
- Maszyny i systemy zasilania – dedykowane do aplikacji o napięciu do 63 V DC i prądzie do 16 A na styk.
- Instalacje w trudnych warunkach przemysłowych – wysoka szczelność IP65/IP67 oraz wytrzymałość mechaniczna.
Budowa przewodu – solidność i elastyczność dla przemysłu
Przewód o długości 2 m wykonany jest z wytrzymałego materiału PUR, który charakteryzuje się elastycznością oraz podwyższoną odpornością na ścieranie, promieniowanie UV, oleje i chemikalia. Przewód jest wolny od halogenów, kadmu, ołowiu i silikonów. Żyły wykonane ze skrętek miedzianych zapewniają niezawodny przesył energii nawet podczas intensywnego użytkowania w ruchomych instalacjach (przystosowanie do 5 milionów cykli gięcia).
Bezpieczeństwo i odporność – zastosowanie w wymagającym środowisku
- Wysoki stopień ochrony IP65/IP67 – gwarantuje odporność na pył i wodę, nawet w warunkach przemysłowych.
- Szeroki zakres temperatur – praca w temperaturach od -25°C do +85°C, a przewód do -50°C w instalacji stałej.
- Odporność na ogień – spełnia normy UL 1581, IEC 60332-2-2.
- Zabezpieczenie przeciwwstrząsowe – odpowiednie dla aplikacji dynamicznych i narażonych na wibracje.
Zalety stosowania złącza żeńskiego M12 L-kodowanego
- Uniwersalność – kompatybilność z wieloma urządzeniami i systemami automatyki.
- Niezawodność – wysokiej jakości materiały zapewniające długi okres eksploatacji.
- Łatwość montażu – szybka instalacja poprzez włożenie i dokręcenie, zgodnie z instrukcją montażu.
- Odpowiedni do peszli o średnicy wewnętrznej 16,4 mm – możliwość dodatkowego zabezpieczenia kabla w instalacjach.
- Wyraźne oznaczenia przewodów – standardowe kolory BN (brązowy), WH (biały), BU (niebieski), BK (czarny) ułatwiające podłączenie.
Złącze żeńskie M12 z kodem L i przewodem 2 m to rozwiązanie gwarantujące niezawodność i bezpieczeństwo nawet w najbardziej wymagających środowiskach automatyki, robotyki oraz przemysłowych systemów zasilania.
