Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

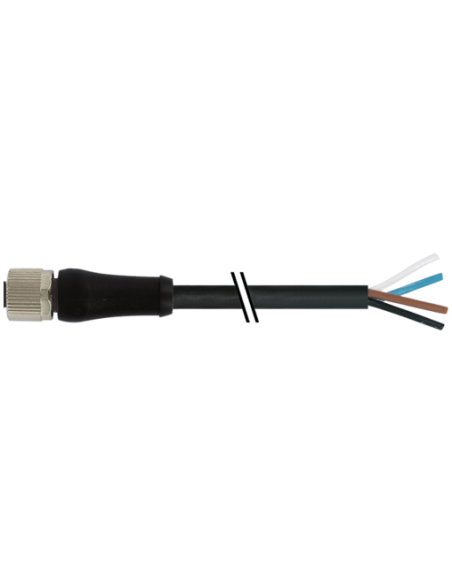

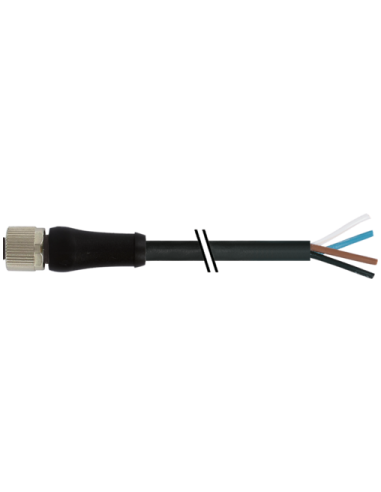

Konektor M12 Power Kod L żeński 0° z wolnym kablem 1,5 m – 7000-P4121-P070150
Konektor M12 Power Kod L żeński 0° z wolnym końcem kabla to specjalistyczne rozwiązanie do przemysłowych zastosowań zasilających, gdzie wymagana jest niezawodność, wysoka obciążalność prądowa oraz odporność na czynniki środowiskowe. Produkt przeznaczony jest do profesjonalnych instalacji automatyki, robotyki oraz systemów zasilania, w których kluczowe są bezpieczeństwo oraz stabilność połączenia.
Najważniejsze cechy i zalety konektora M12 Power Kod L
- Wysoki prąd roboczy do 12 A oraz napięcie do 63 V DC gwarantują efektywne zasilanie urządzeń.
- 4 piny, kodowanie L – optymalne rozwiązanie do zasilania silników, napędów i innych urządzeń o dużym poborze mocy.
- Obudowa z trwałego tworzywa PUR odpornego na czynniki chemiczne, oleje oraz trudne warunki przemysłowe.
- Stopień ochrony IP65/IP67 zapewnia szczelność i bezpieczeństwo działania nawet w wilgotnym i zapylonym środowisku.
- Przewód o długości 1,5 m, zakończony wolnym końcem, przeznaczony do samodzielnego podłączenia w dowolnej instalacji.
- Solidna konstrukcja z zabezpieczeniem przeciwwstrząsowym oraz niklowaną powłoką blokady.
- Ekranowany przewód stworzony do intensywnej eksploatacji przemysłowej i aplikacji ruchomych.
- Oznaczenie przewodów oraz schemat połączeń umożliwiają szybką i bezpieczną instalację.
Zastosowania konektora M12 Power Kod L
Konektor M12 Power Kod L jest powszechnie stosowany w:
- systemach automatyki przemysłowej,
- szafach sterowniczych i rozdzielnicach,
- instalacjach zasilania serwonapędów i siłowników,
- robotyce oraz liniach produkcyjnych,
- systemach transportowych i magazynowych,
- aplikacjach wymagających wysokiego poziomu ochrony IP oraz odporności na drgania.
Budowa i wytrzymałość konektora M12 Power
Konektor wyposażony jest w złącze M12 z gwintem M12 x 1, prostą konstrukcję (0°) oraz 4 pozłacane styki wykonane z odpornego stopu miedzi. Przewód posiada płaszcz PUR oraz stal miedzianą klasy 6 o przekroju 1,5 mm², co gwarantuje niezawodność transmisji energii przy zachowaniu elastyczności.
Konstrukcja przewodu została zoptymalizowana do pracy w szerokim zakresie temperatur – od -50°C do +85°C w zależności od warunków użytkowania, dzięki czemu kabel nadaje się zarówno do zastosowań stałych, jak i ruchomych. Specjalne oznaczenia i kolory przewodów ułatwiają podłączenie do systemów automatyki.
Ochrona i bezpieczeństwo
Konektor spełnia wymagania norm IEC 61076-2-111 oraz EN IEC 60529, oferując najwyższy poziom ochrony elektrycznej i mechanicznej. Szczelność IP65/IP67 oraz wytrzymałość na pik napięciowy 1,5 kV zabezpieczają połączenie przed awarią nawet w ekstremalnych warunkach.
Wskazówki montażowe: Zaleca się stosowanie odpowiednich opasek kablowych, aby odciążyć złącze mechaniczne oraz przestrzeganie minimalnych promieni gięcia przewodu, aby zachować szczelność klasy IP.
Podsumowanie – konektor zasilania M12 Power L do wymagających aplikacji
Konektor M12 Power Kod L to niezawodne i uniwersalne rozwiązanie dla aplikacji wymagających bezpiecznego, trwałego oraz odpornego na warunki przemysłowe połączenia zasilającego. Idealnie sprawdza się w przemyśle, automatyce oraz wszędzie tam, gdzie liczy się pewne zasilanie urządzeń o dużej mocy oraz ochrona przed czynnikami zewnętrznymi.
