Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie

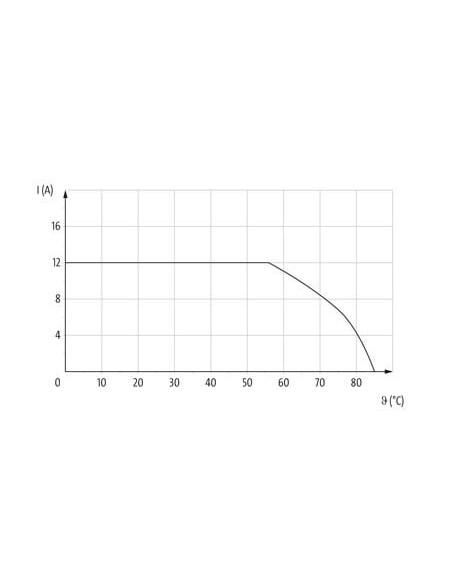

| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

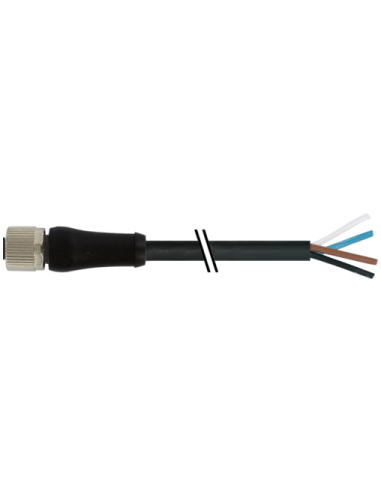

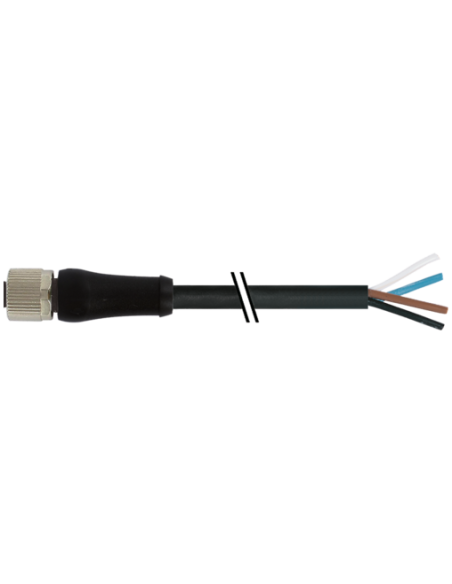

Przewód zasilający M12 Power L-kod, żeński, 4 piny, kabel 10m - 7000-P4121-P071000
Przewód zasilający M12 Power o długości 10 metrów, zakończony prostym, żeńskim złączem 4-pinowym z kodowaniem L, to wysokiej jakości rozwiązanie do bezpiecznego zasilania urządzeń przemysłowych. Model 7000-P4121-P071000 jest zgodny z wymaganiami normy IEC 61076-2-111 i sprawdzi się w instalacjach wymagających niezawodności, a także odporności na trudne warunki środowiskowe i mechaniczne.
Zastosowania i możliwości wykorzystania przewodu M12 Power L-kod
Złącze M12 Power z kodem L dedykowane jest szczególnie do przesyłu zasilania w aplikacjach automatyzacji przemysłowej, systemach napędów, robotyce oraz w zasilaniu szaf sterowniczych, rozdzielnic i urządzeń pracujących w trudnych warunkach przemysłowych.
- Idealny do systemów automatyki przemysłowej
- Stosowany w rozdzielnicach, szafach sterowniczych oraz robotyce
- Odpowiedni do zasilania maszyn, urządzeń oraz modułów infrastruktury przemysłowej
- Może być wykorzystywany w aplikacjach narażonych na drgania, wstrząsy i zanieczyszczenia
Wytrzymałość oraz odporność na czynniki zewnętrzne
Przewód zakończony złączem M12 x 1 wykonanym z odpornego chemicznie tworzywa PUR oraz uszczelką FKM gwarantuje wysoką odporność na oleje, chemikalia i promieniowanie UV (zgodnie z DIN EN ISO 4892-2 A). Praca jest możliwa w szerokim zakresie temperatur od -25°C do +85°C, a kabel nie zawiera szkodliwych substancji, takich jak ołów, kadm, FCKW, halogeny czy silikon.
- Stopień ochrony zgodny z IP65 / IP67 zapewnia bezpieczne działanie w warunkach przemysłowych
- Odporność na promieniowanie UV oraz płomienie zgodna z normami UL 1581 i IEC 60332-2-2
- Odporność na oleje oraz benzynę pozwala na bezpieczną pracę w strefach narażonych na smary i paliwa
Najważniejsze cechy techniczne kabla M12 Power L-kod
4-żyłowy przewód o przekroju 1,5 mm² wykonany z gołej skrętki miedzianej jest powlekany odpornym na uszkodzenia płaszczem PUR (średnica zewnętrzna 7,2 mm) oraz izolacją przewodów z PP o twardości 60 ± 5 Shore D. Kabel może przenosić prąd do 12 A na styk i napięcie robocze do 63 V (przewód do 1000 V AC) oraz charakteryzuje się niską rezystancją linii (13,3 Ω/km przy 20°C).
- Żeńskie, proste złącze M12 z kodowaniem L (4 piny, pozłacane styki)
- Moment obrotowy montażu: 0,6 Nm, rozmiar klucza 17 mm
- Możliwość pracy w ruchu (gięcia, skręty) z wysoką wytrzymałością mechaniczną
- Wyraźne oznaczenie kolorystyki przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Wytrzymałość na liczne cykle gięcia i skręcania — do 5 milionów cykli przy minimalnym promieniu gięcia
- Certyfikaty jakości: cURus oraz zgodność z innymi normami międzynarodowymi
Typowe zastosowania w przemyśle
Kabel M12 Power L-kod 4-piny sprawdzi się w wymagających aplikacjach przemysłowych, takich jak:
- Zasilanie napędów i silników prądu stałego
- Podłączanie instalacji rozdzielczych w automatyce sterującej
- Robotyka przemysłowa oraz nowoczesne linie produkcyjne
- Systemy transportowe, magazynowe oraz maszyny pakujące
- Stacje zasilające, panele operatorskie i moduły IO-Link
Wytrzymałość, bezpieczeństwo i niezawodność połączenia
Stosowanie przewodów M12 Power z kodowaniem L gwarantuje maksymalne bezpieczeństwo przesyłu energii, odporność na przypadkowe rozłączenia oraz wytrzymałość na wibracje i wstrząsy. Wysoka jakość zastosowanych materiałów oraz właściwa szczelność złącza sprawiają, że kabel ten jest optymalnym wyborem do przemysłowych aplikacji wymagających ciągłej pracy, nawet w trudnym środowisku.
