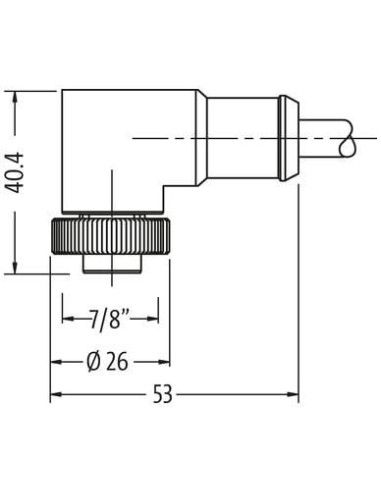

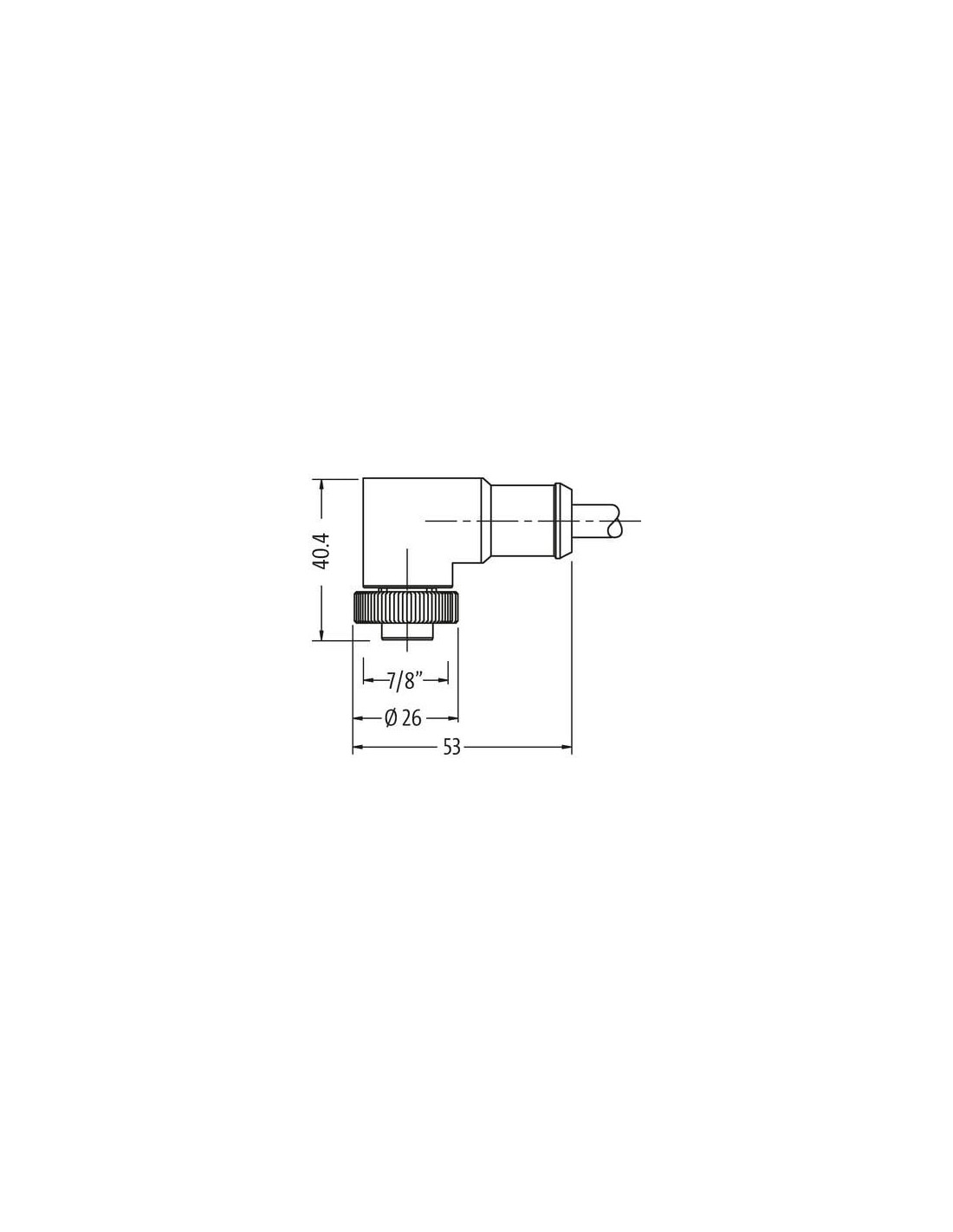

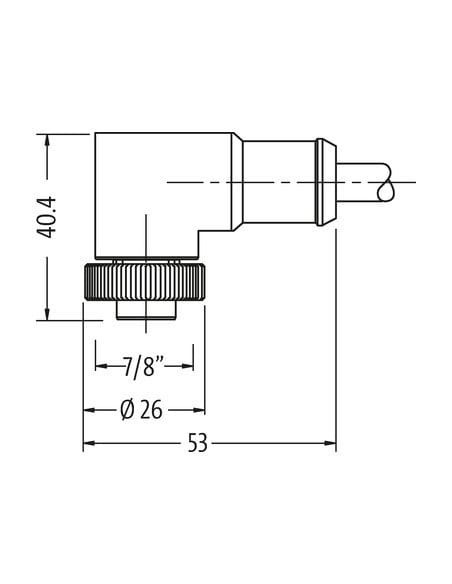

Żeński kątowe
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

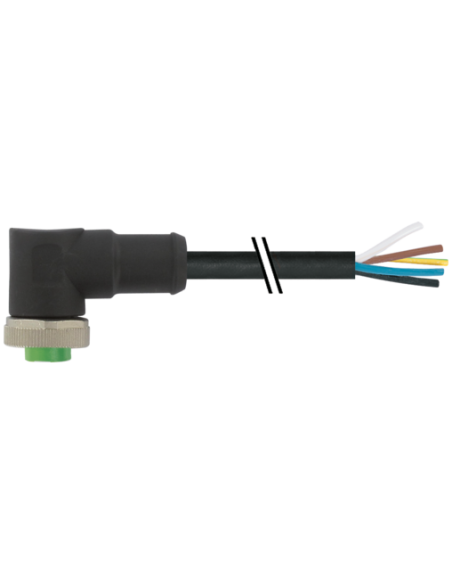

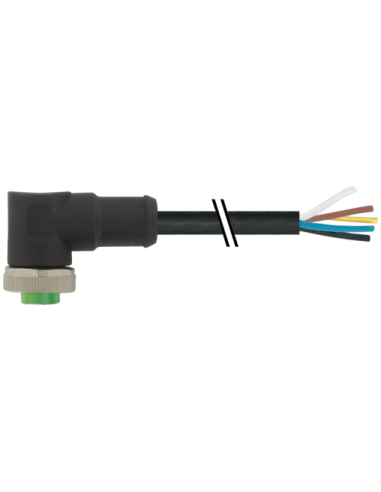

Złącze kątowe 7/8" 4-pinowe żeńskie z kablem – Przewód przemysłowy 1 m
Złącze kątowe 7/8" 4-pinowe żeńskie z kablem o długości 1 metra to wysokiej jakości element przeznaczony do wymagających zastosowań przemysłowych. Produkt ten sprawdzi się wszędzie tam, gdzie niezbędna jest niezawodność połączeń elektrycznych, nawet w trudnych warunkach środowiskowych.
Profesjonalne zastosowanie – Złącze kątowe 7/8" z przewodem
Kątowe złącze żeńskie 7/8" wyposażone w czterobiegunowy kabel o przekroju 1,5 mm² jest dedykowane do zasilania urządzeń, maszyn oraz instalacji automatyki przemysłowej. Sprawdza się m.in. w branży maszynowej, aplikacjach transportowych i systemach sterowania, a także w instalacjach wymagających wysokiej odporności chemicznej i na oleje.
Zalety i możliwości zastosowania złącza 7/8" 4-pinowego kątowego
- Wysoka szczelność – stopień ochrony IP68 zapewnia odporność na kurz oraz całkowite zanurzenie w wodzie.
- Odporność na czynniki chemiczne i oleje dzięki wysokiej jakości materiałom – obudowa z tworzywa PUR i powłoka niklowana.
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe i możliwość zastosowania przy wysokim momencie obrotowym (do 1,5 Nm).
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 80°C (stały montaż kabla możliwy nawet w temperaturze -50°C).
- Wyraźna identyfikacja przewodów – kolory przewodów: brązowy, biały, niebieski, czarny.
- Montaż na śrubę – szybki, pewny i stabilny montaż w miejscach o ograniczonej przestrzeni.
Typowe obszary wykorzystania złącz 7/8” w przemyśle
Przemysłowe złącza 7/8" o wysokiej szczelności są szeroko wykorzystywane w:
- Sterowaniu i zasilaniu silników elektrycznych
- Automatyce przemysłowej i systemach rozproszonych IO
- Systemach przenośników taśmowych i maszynach produkcyjnych
- Instalacjach robotycznych oraz automatycznych liniach montażowych
- Aplikacjach outdoorowych wymagających pełnej ochrony przeciwpyłowej i przeciwzalaniowej
Wytrzymałość i bezpieczeństwo – przewód przemysłowy PUR 4x1,5 mm²
Kabel o izolacji PUR charakteryzuje się zwiększoną odpornością na ścieranie, zginanie (do 5 mln cykli), działanie promieni UV, a także posiada podwyższone parametry ognioodporności (UL 1581, IEC 60332-2-2). Dzięki temu przewód nadaje się do instalacji dynamicznych oraz w trudnych warunkach środowiskowych.

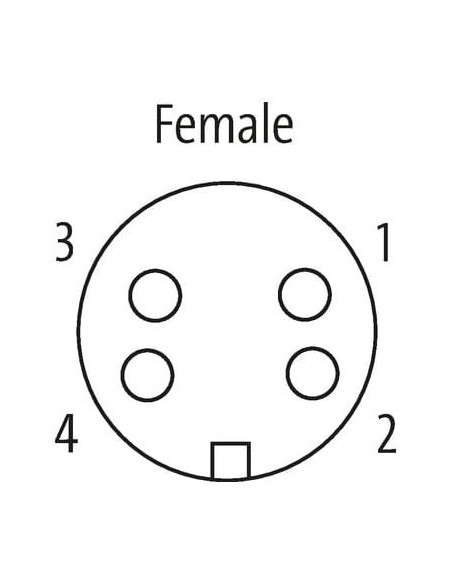

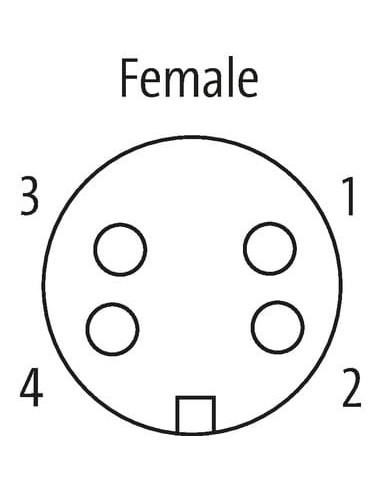

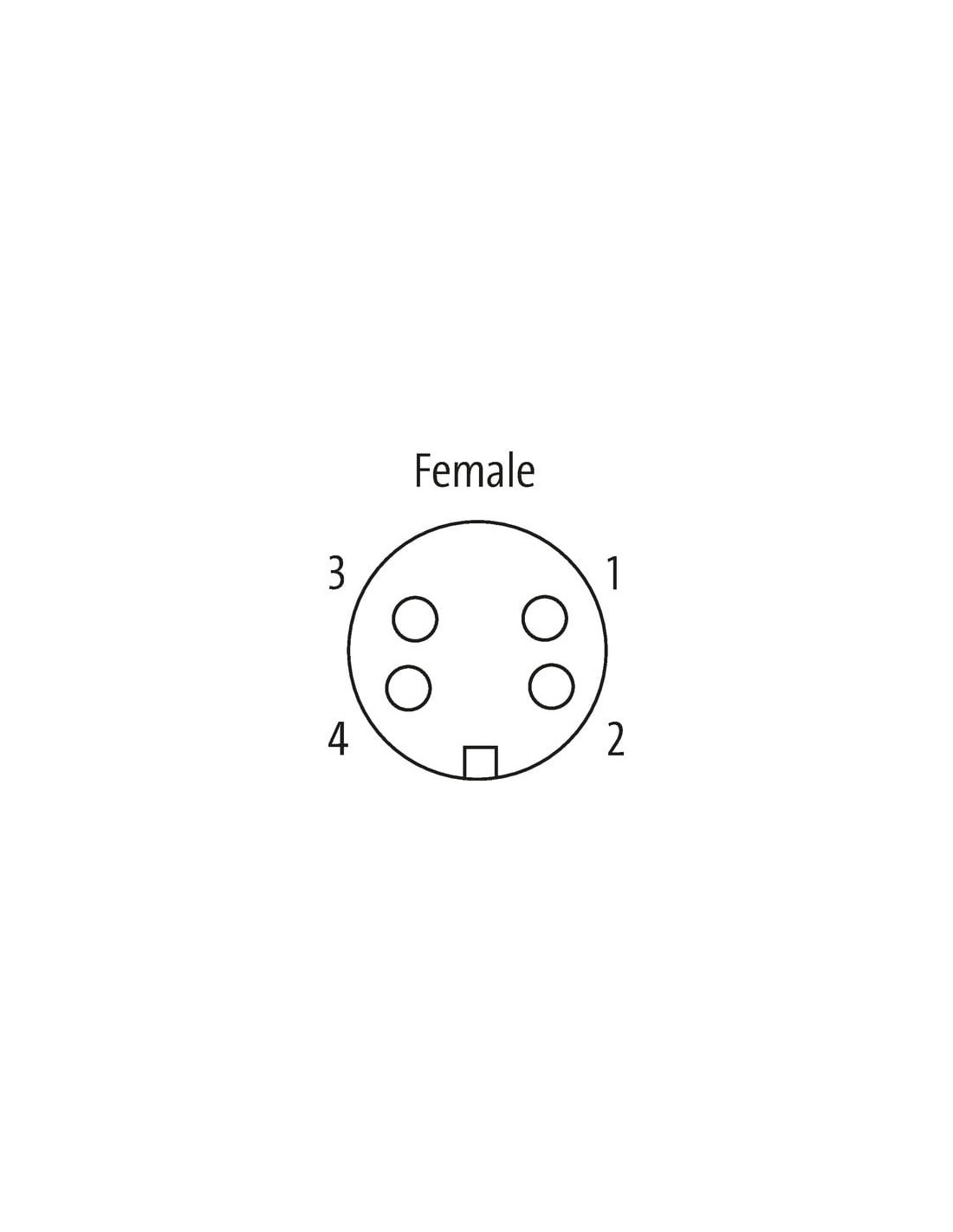

Prosta i bezpieczna instalacja – kodowanie oraz schemat połączeń

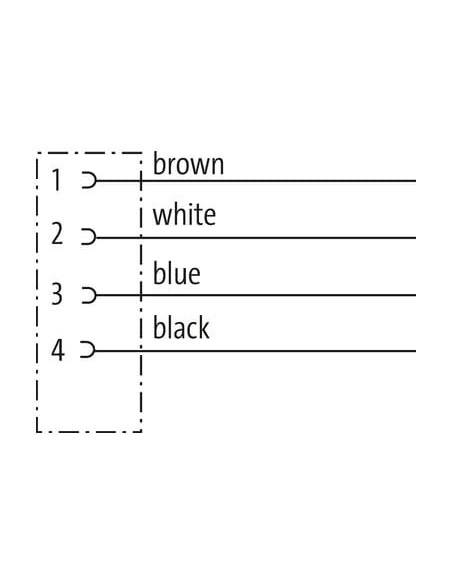

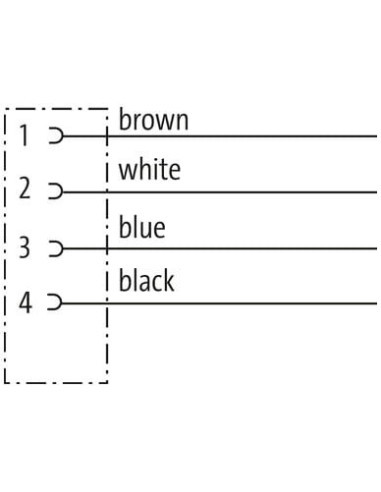

Identyfikacja przewodów według standardowych oznaczeń kolorystycznych (brązowy, biały, niebieski, czarny) oraz czytelne oznaczenie pinów ułatwiają szybkie i bezbłędne podłączanie. Dodatkowe zabezpieczenia mechaniczne minimalizują ryzyko uszkodzenia podczas montażu.
Podsumowanie – Uniwersalne, trwałe i odporne złącze 7/8" kątowe 4-pinowe
Kątowe złącze żeńskie 7/8" 4-pinowe z wysokiej klasy przewodem o długości 1 m to pewny element w każdej instalacji przemysłowej, gdzie liczy się niezawodność, wytrzymałość i wysoki poziom bezpieczeństwa. Możliwość pracy w szerokim zakresie temperatur oraz odporność na agresywne środki chemiczne czynią go wszechstronnym rozwiązaniem w automatyce i przemyśle.
