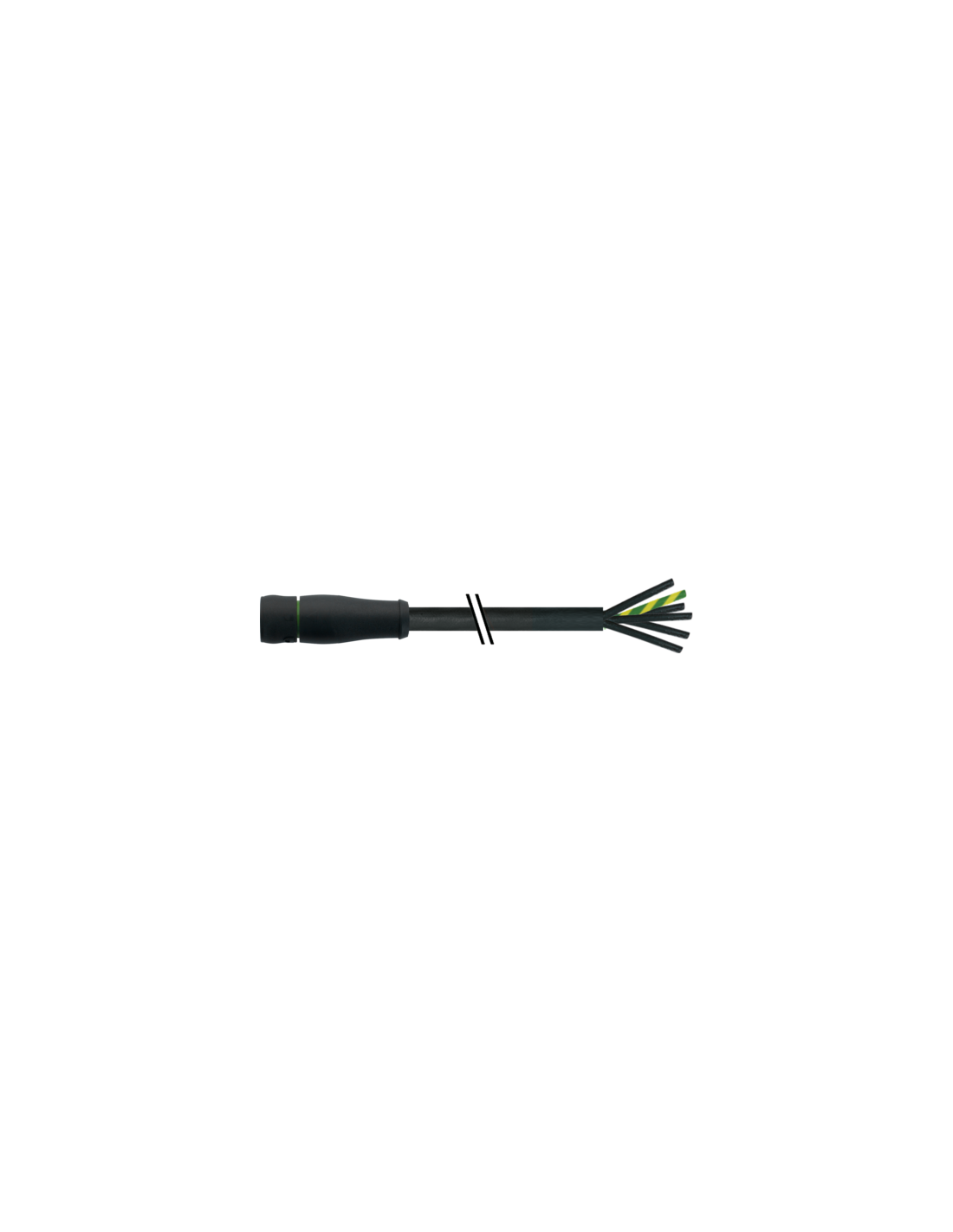

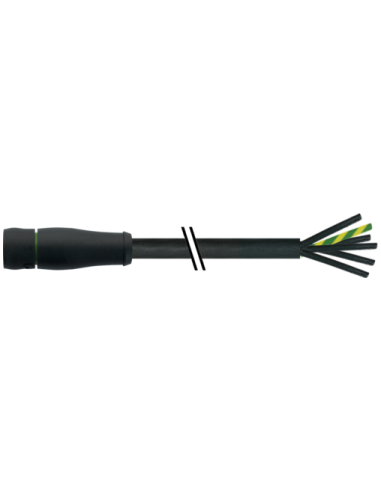

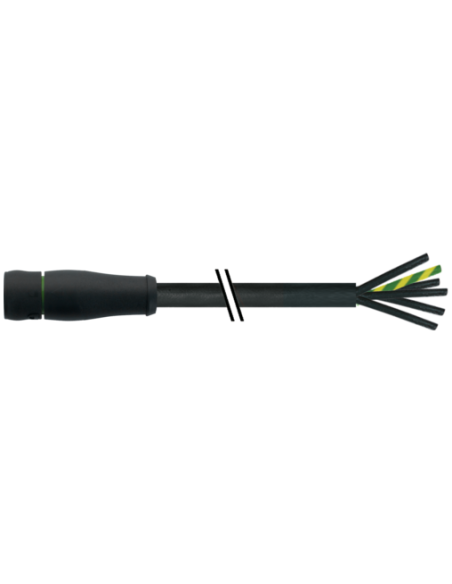

Żeński proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

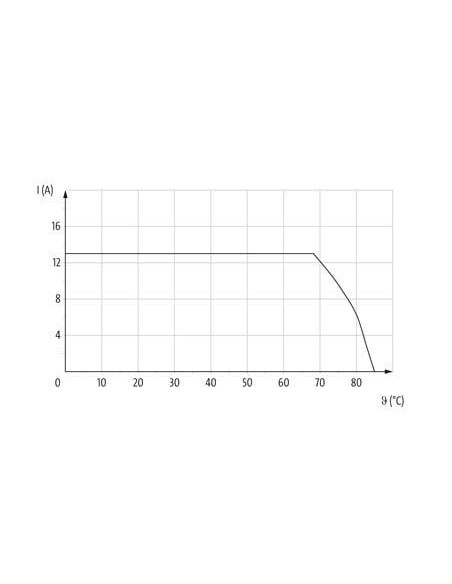

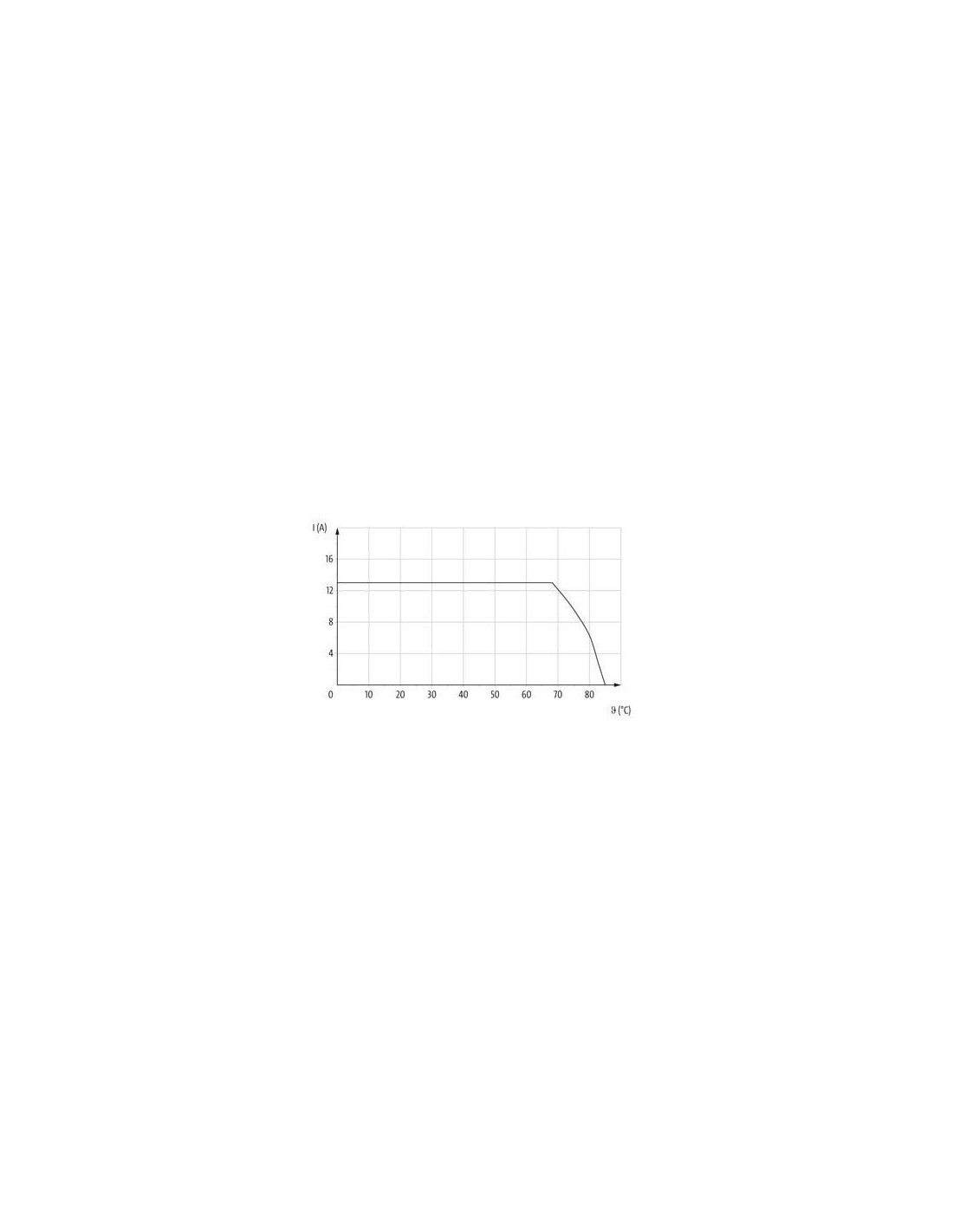

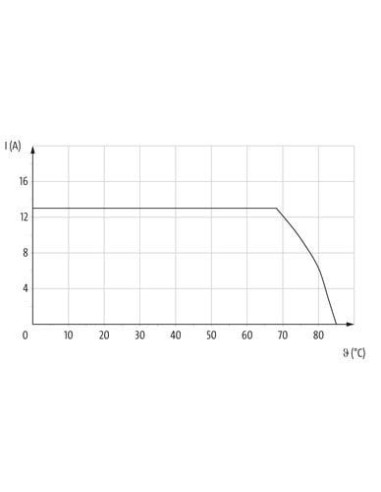

| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

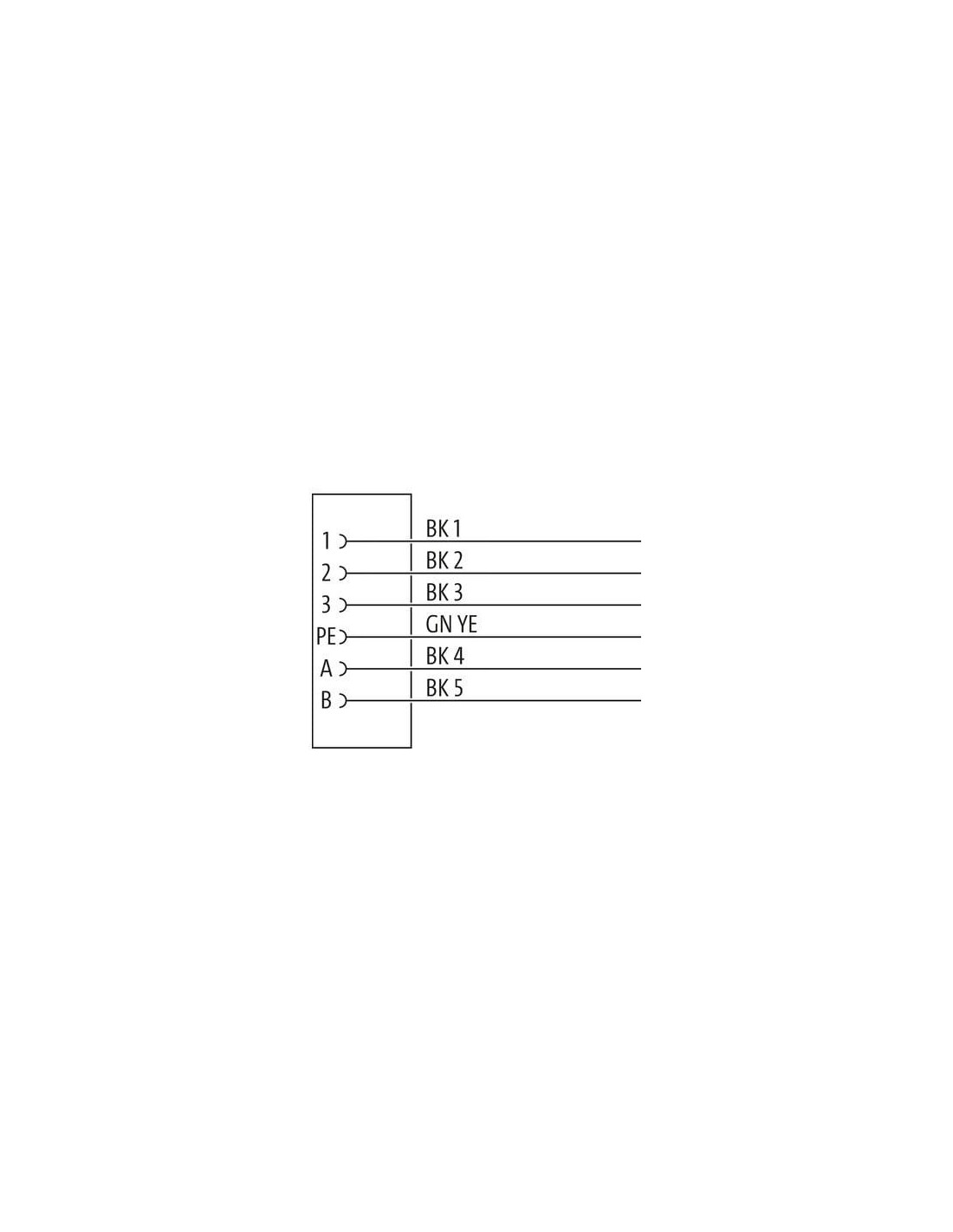

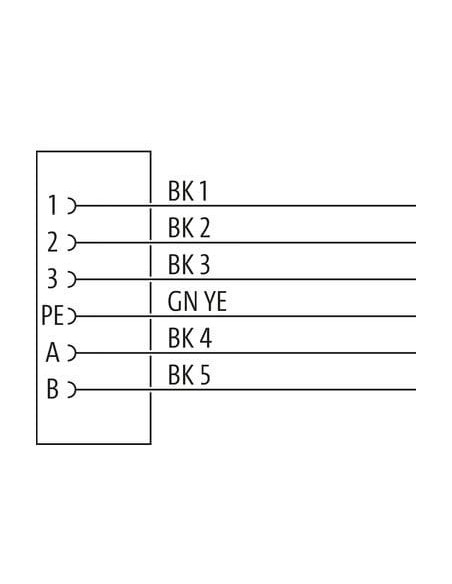

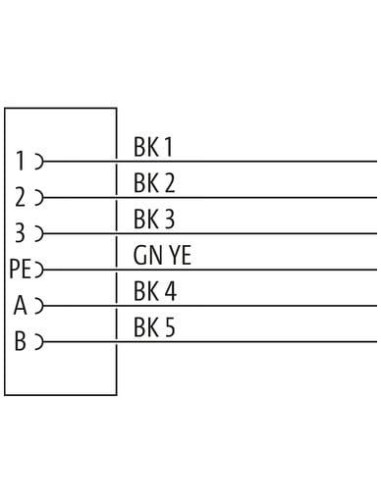

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P73 |
| Rodzaj przewodu | 1 |
| Funkcja kabla | Power |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 161,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12,6 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze MQ15 żeńskie proste 0° do kabla 7000-P8121-P731000 – złącze kablowe do wymagających zastosowań przemysłowych
MQ15 żeńskie proste 0° do kabla, kod produktu: 7000-P8121-P731000, to przemysłowe złącze przeznaczone do niezawodnego przesyłu mocy i sygnałów w aplikacjach automatyki, systemach sterowania oraz w środowiskach przemysłowych wymagających wysokiej wytrzymałości na czynniki zewnętrzne. Złącze fabrycznie wyposażone jest w 10-metrowy przewód zakończony wolnymi końcami, co umożliwia łatwe i szybkie podłączenie do instalacji.
Typowe zastosowania i przeznaczenie złącza MQ15 żeńskiego z kablem
Złącze kablowe MQ15 doskonale sprawdza się w:
- systemach dystrybucji zasilania maszyn i urządzeń,
- przewodach energetycznych i sygnałowych w środowisku przemysłowym,
- aplikacjach poddanych intensywnym obciążeniom mechanicznym i chemicznym,
- infrastrukturze automatyki, robotyki i w konstrukcjach specjalistycznych.
Wytrzymała konstrukcja oraz szczelność sprawiają, że komponent ten jest odpowiedni do instalacji zarówno w halach produkcyjnych, jak i na zewnątrz urządzeń.
Mocne strony i zalety złącza kablowego MQ15
- Wysoka odporność na czynniki środowiskowe – obudowa wykonana z tworzywa PUR oraz elementy z wysokiej jakości PA i POM zapewniają doskonałą odporność chemiczną, na oleje oraz uszkodzenia mechaniczne.
- Klasa szczelności IP65/IP67 – umożliwia bezpieczną eksploatację w trudnych warunkach przemysłowych, narażonych na pył i wilgoć.
- Zamknięcie bagnetowe – szybka, pewna i wygodna metoda łączenia złącza z gniazdem, eliminująca ryzyko przypadkowego rozłączenia.
- Stabilny przesył mocy – przewodnik o przekroju 1,5 mm² oraz sześcioprzewodowa konstrukcja gwarantują stabilność działania nawet przy wysokim obciążeniu do 13 A (zasilanie) i 10 A (sygnał).
- Bezhalogenowy przewód – ogranicza emisję szkodliwych substancji w przypadku pożaru, co podnosi bezpieczeństwo w obiekcie.
- Odporność na promieniowanie UV oraz benzynę i oleje – zapewnia dłuższą żywotność w warunkach ekspozycji na światło słoneczne lub w miejscach kontaktu z paliwami i środkami smarnymi.
- Elastyczność montażu – długość kabla wynosząca 10 m z wolnymi końcami przewodów umożliwia swobodny dobór długości przyłącza oraz komfort przy prowadzeniu instalacji.
Złącze MQ15 żeńskie – budowa, standardy i kompatybilność
Złącze spełnia wymagania normy IEC 61076-2-116 oraz posiada certyfikaty cURus, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Układ 6-pinowy z opaską kodującą (typ 3) zapewnia pełne i prawidłowe podłączenie zgodnie ze schematem, minimalizując ryzyko pomyłek. Konstrukcja umożliwia stosowanie zarówno jako przewód zasilający, jak i sygnałowy.
Kabel jest odporny na działanie promieni UV (zgodnie z DIN EN ISO 4892-2 A), płomieni (UL 1581, IEC 60332-2-2), chemikaliów oraz olejów. Może być użytkowany w zakresie temperatur od -40°C do +80°C (przy pracy stałej) oraz do 80°C w ruchu, co umożliwia montaż zarówno wewnątrz, jak i na zewnątrz urządzeń.
Parametry techniczne znaczące dla bezpieczeństwa i trwałości
- Prąd pracy: maks. 13 A (zasilanie), 10 A (sygnał)
- Napięcie pracy: do 600 V (zasilanie), do 63 V (sygnałowy)
- Grubość przewodu: 1,5 mm², przewód 6 x (84 x 0,15 mm) umożliwiający niezawodny przesył energii
- Średnica zewnętrzna kabla: 9 mm
- Minimalny stały promień gięcia: 5x średnica (45 mm)
Takie parametry techniczne pozwalają na stosowanie złącza w wymagających warunkach przemysłowych, gdzie liczy się trwałość i niezawodność połączenia.
Podsumowanie – gdzie sprawdzi się złącze MQ15 żeńskie z kablem 10 m?
MQ15 żeńskie 0° do kabla 7000-P8121-P731000 to rozwiązanie zapewniające pewność połączenia w instalacjach automatyki przemysłowej, systemach energetycznych oraz wszędzie tam, gdzie wymagana jest odporność na trudne warunki i niezawodność działania. Dzięki uniwersalnemu zakończeniu (wolne końce przewodów) oraz zgodności z normami międzynarodowymi, złącze może być wykorzystane w wielu branżach przemysłu, takich jak produkcja maszyn, transport, robotyka, infrastruktura budowlana i elektrotechnika.
Produkt jest gotowy do montażu oraz bezpieczny w użytkowaniu nawet w najbardziej wymagających środowiskach przemysłowych.
