Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

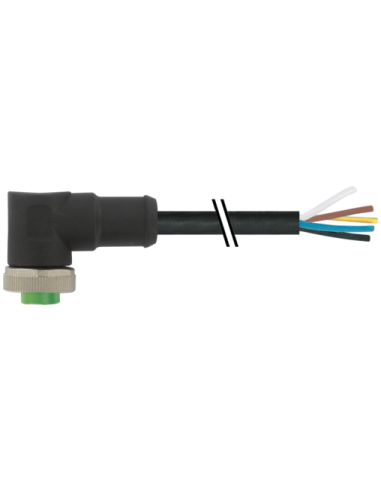

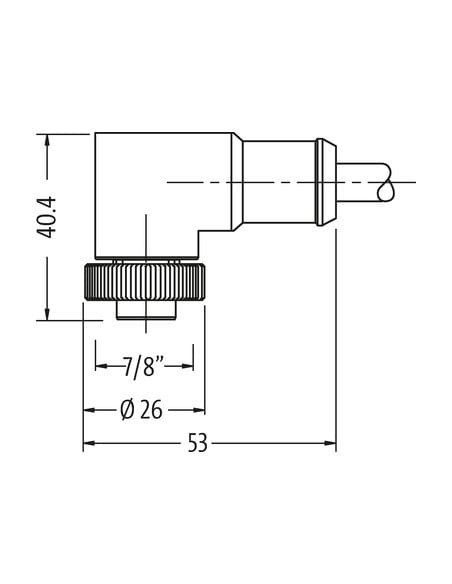

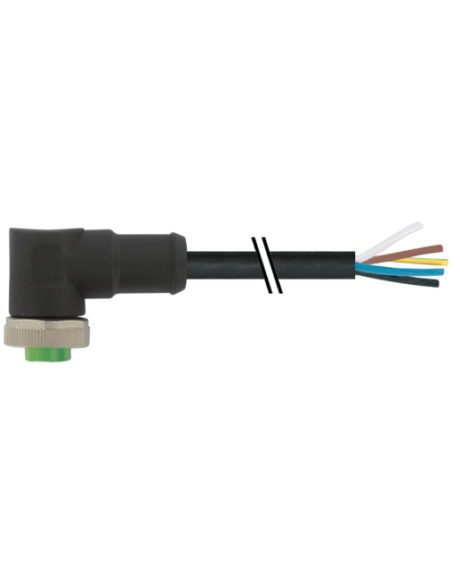

Złącze kątowe 7/8" 5-pinowe z kablem – Mini (7/8), żeńskie 90° – 7700-A5031-UMD0300
Złącze kątowe 7/8" 5-pinowe z wyjściem kablowym to uniwersalny komponent zaprojektowany do zastosowań przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń elektrycznych oraz solidna ochrona przed wpływem czynników zewnętrznych. Model MINI (7/8), żeński, kątowy 90° wyposażony w trzymetrowy kabel z końcówkami otwartymi (free cable end) jest doskonałym wyborem do wszelkiego rodzaju maszyn, linii produkcyjnych oraz systemów automatyki.
Najważniejsze cechy produktu – kabel połączeniowy 7/8" 5-biegunowy
- Kompatybilność – standardowe wykonanie 7/8" z 5 pinami umożliwia szerokie zastosowanie w przemyśle automatyki, instalacjach elektroenergetycznych oraz w robotyce.
- Odporność IP68 – wysoki stopień ochrony umożliwia wykorzystanie złącza w wymagających warunkach środowiskowych, także w obecności wilgoci i pyłów.
- Wytrzymała konstrukcja – obudowa z tworzywa PUR, blokada z niklowanego cynku oraz solidny kabel zapewniają odporność na ścieranie, oleje i wiele substancji chemicznych.
- Bezpieczeństwo – spełnia normy branżowe dotyczące napięć roboczych do 600 V AC/DC oraz prądu roboczego do 9 A na styk.
- Elastyczne zastosowanie – dostępność innych długości kabli oraz możliwość zastosowania w peszlach o średnicy 17,8 mm pozwala dopasować rozwiązanie do indywidualnych wymagań.
Zastosowanie złącza Mini 7/8" z kablem 5x1,5mm²
Kątowe złącze 7/8" z pięcioma torami prądowymi to rozwiązanie wybierane przede wszystkim w przemyśle maszynowym, systemach sterowania, instalacjach energetycznych oraz w aplikacjach, gdzie konieczna jest szybka i pewna łączność elektryczna. Sprawdza się przy połączeniach silników, czujników, elementów wykonawczych oraz w rozdzielnicach przemysłowych.
Charakterystyczna kątowa forma złącza (90°) umożliwia wygodny montaż nawet w ograniczonych przestrzeniach, minimalizując ryzyko uszkodzenia przewodów przy wychodzeniu z panelu czy maszyny.
Budowa i ergonomia złącza 5-biegunowego MINI 7/8"
- Schemat i przejrzystość połączeń – precyzyjne oznaczenie przewodów kolorystycznie ułatwia szybki montaż i eliminację pomyłek (czarny, niebieski, brązowy, zielono-żółty PE, biały).
- Stabilność połączenia – metalowa nakrętka o rozwarciu SW24 umożliwia stabilne przykręcenie i zabezpieczenie przeciwwstrząsowe.
- Wytrzymałość na ruch i zginanie – specjalnie dobrane promienie gięcia oraz wysoka ilość cykli gięcia (do 5 milionów) zapewniają długotrwałą, bezawaryjną eksploatację w ruchomych aplikacjach.
Warunki eksploatacji i odporność środowiskowa
- Szeroki zakres temperatur pracy – od -50°C do +80°C (dla kabla stałego) zwiększa możliwości stosowania w trudnych warunkach przemysłowych.
- Odporność ogniowa i chemiczna – spełnia normy IEC 60332-2-2, UL 1581, odporność na oleje (DIN EN 60811-404) oraz wybrane środki chemiczne.
- Wysoka wytrzymałość mechaniczna – polecane do instalacji o zwiększonym ryzyku wystąpienia drgań oraz wibracji.
Typowe zastosowania złącza Mini 7/8 5P kątowego z kablem
Produkt rekomendowany do budowy rozproszonych systemów zasilania i sterowania oraz do aplikacji, gdzie kluczowa jest odporność na agresywne środowisko przemysłowe. Znajduje zastosowanie m.in. w:
- Automatyzacji przemysłowej
- Przemyśle maszynowym i urządzeniach produkcyjnych
- Systemach transportu i przenośników taśmowych
- Robotyce i technice napędowej
- Oświetleniu przemysłowym oraz rozdzielnicach
Przy doborze i montażu zwrócono uwagę na ergonomię, odporność oraz łatwość instalacji złącz Mini 7/8”, co czyni je uniwersalnym i niezawodnym rozwiązaniem w nowoczesnych zakładach przemysłowych.
