Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Konektor Mini 7/8" 5-pinowy z wolnym końcem kabla – trwałe i niezawodne połączenia przemysłowe
Konektor Mini 7/8" 5-pinowy to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, wymagających solidnych i bezpiecznych połączeń elektrycznych. Wytrzymała konstrukcja oraz uniwersalne zastosowanie sprawiają, że jest to sprawdzony wybór w automatyce, technice transportowej, maszynowej oraz w instalacjach wymagających pewnego zasilania i transmisji sygnałów.
Główne cechy i zalety konektora Mini 7/8" 7700-A5021-UMD0300
- Wytrzymała konstrukcja – obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR oraz niklowanej blokady.
- Wysoka klasa szczelności IP68 – zapewnia ochronę przed kurzem oraz długotrwałym zanurzeniem w wodzie, idealna do trudnych warunków przemysłowych.
- Praca w szerokim zakresie temperatur – od -25°C do +80°C (stała instalacja kabla od -50°C), co pozwala na użycie w różnorodnych środowiskach.
- Pięć przewodów o przekroju 1,5 mm² – umożliwia realizację rozbudowanych połączeń zasilająco-sygnałowych, zgodnych z popularnymi standardami przemysłowymi.
- Prosta i szybka instalacja – montaż poprzez włożenie i przykręcenie konektora, z zabezpieczeniem przeciwwstrząsowym.
Zastosowania konektora Mini 7/8"
Konektor Mini 7/8" 5-pinowy z licznymi certyfikatami i spełniający rygorystyczne normy branżowe, jest powszechnie stosowany w:
- systemach automatyki przemysłowej i sieciach zasilających maszyny,
- instalacjach technicznych transportu i magazynowania,
- aplikacjach wymagających niezawodnych połączeń zasilających i sygnałowych,
- systemach robotyki oraz urządzeniach mobilnych,
- środowiskach agresywnych, w których istotna jest odporność na oleje oraz substancje chemiczne.
Dzięki szerokiemu zakresowi kompatybilności oraz solidnej budowie, ten typ konektora sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
Konstrukcja i szczegóły techniczne konektora Mini 7/8"

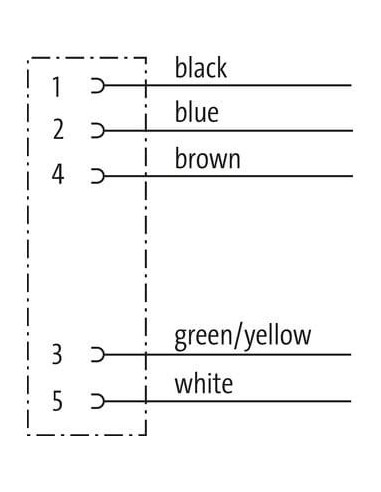

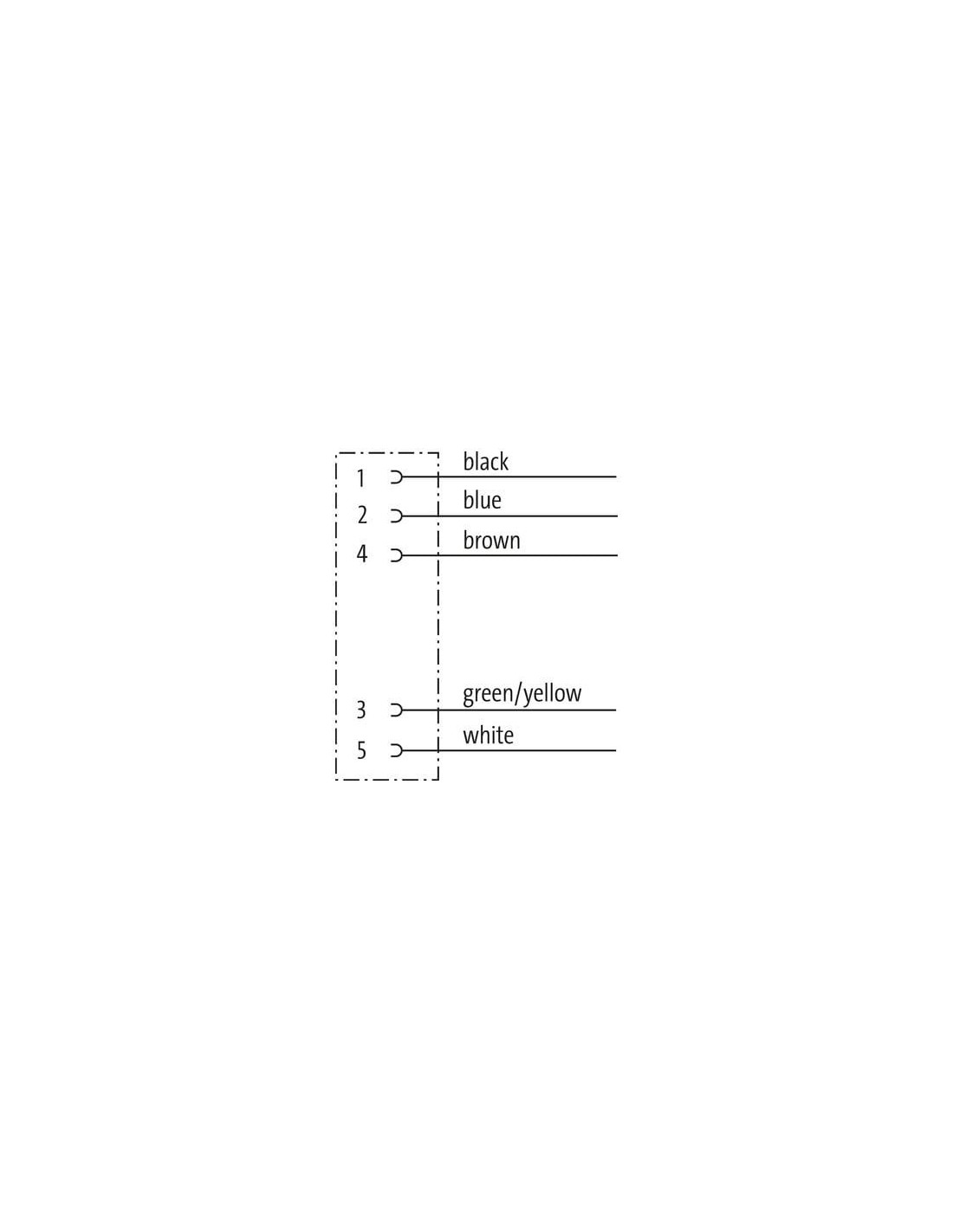

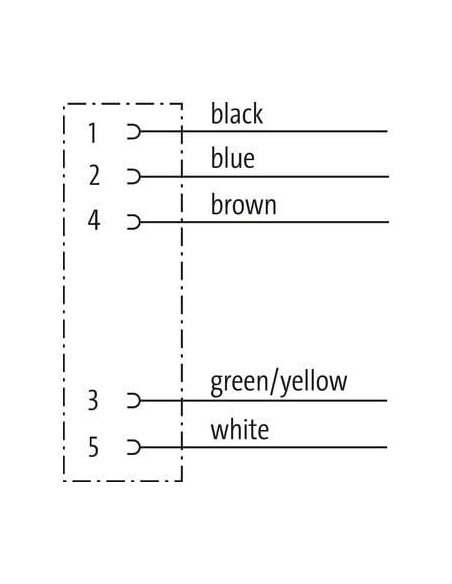

Produkt posiada gwint 7/8"-16 UN oraz długość kabla 3 metry. Złącze 5-pinowe umożliwia elastyczne prowadzenie zasilania oraz sygnałów sterujących w różnych konfiguracjach, zgodnie z poniższym opisem kolorów przewodów:
- czarny
- niebieski
- brązowy
- zielono-żółty
- biały
Blokada z cynkowego odlewu ciśnieniowego oraz powłoka niklowana gwarantują odporność mechaniczną na uszkodzenia. Złącze nie posiada diody LED sygnalizującej stan, co minimalizuje ryzyko zakłóceń w aplikacjach z dużymi prądami.
Bezpieczeństwo i długowieczność
Dzięki wysokiej odporności na płomienie (zgodnie z IEC 60332-2-2, UL 1581) oraz poziomowi ochrony przed zanieczyszczeniem (klasa 3), konektor Mini 7/8" jest wyborem zapewniającym maksymalne bezpieczeństwo użytkowania nawet w najtrudniejszych warunkach pracy.
Konstrukcja umożliwia wielokrotne użytkowanie oraz miliony cykli gięcia przewodu (do 5 mln cykli przy zastosowaniu w prowadnikach C-track), co czyni ten konektor niezawodnym rozwiązaniem do intensywnie eksploatowanych instalacji przemysłowych.
