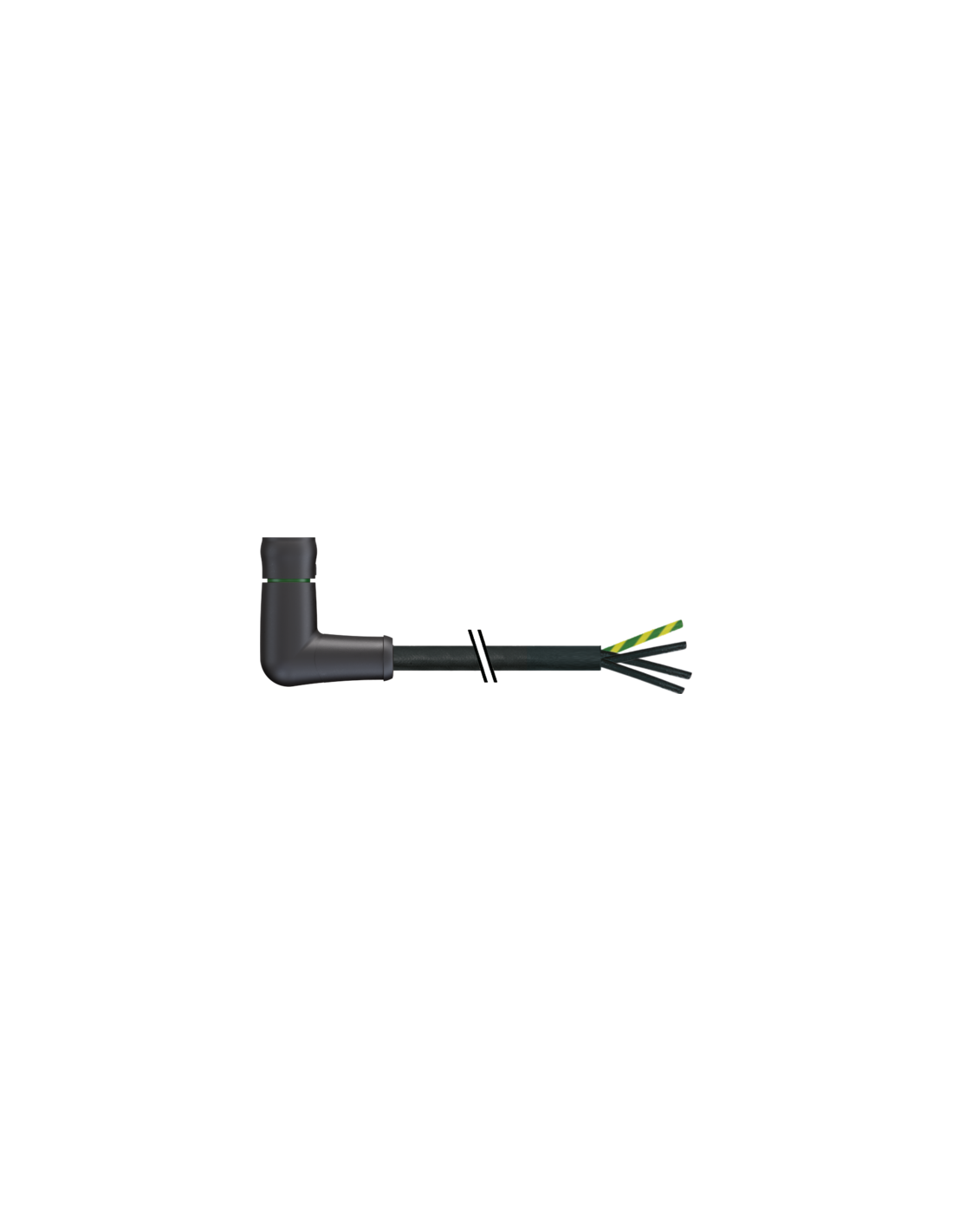

MQ15, 4-piny
Żeński kątowe
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | kątowy |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P71 |
| Rodzaj przewodu | 1 |
| Funkcja kabla | Power |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 111,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

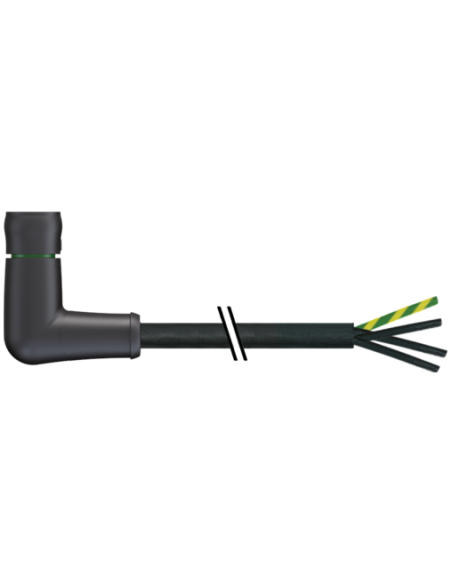

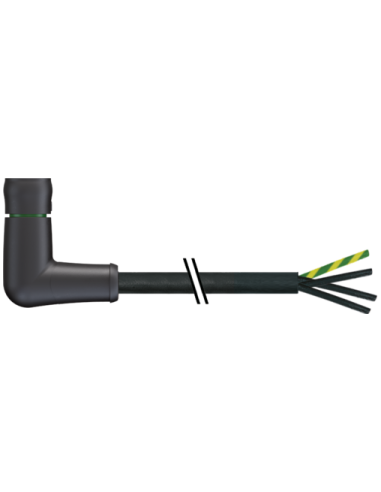

Złącze kątowe żeńskie MQ15 4-pin z kablem 0,5 m – 600V AC, Typ 3 (Kod: 7000-P8231-P710050)
Złącze MQ15 żeńskie 90° z kablem to profesjonalny komponent stosowany w aplikacjach wymagających solidnych, bezpiecznych i niezawodnych połączeń elektrycznych. Produkt przeznaczony jest do zasilania urządzeń przemysłowych i automatyki, gwarantując wysoką wydajność oraz długotrwałą eksploatację nawet w trudnych warunkach środowiskowych.
Najważniejsze zalety złącza MQ15 żeńskiego z kablem
- Wytrzymałość na napięcie robocze do 600V AC, co czyni to rozwiązanie idealnym dla instalacji o dużych wymaganiach zasilania.
- Konstrukcja 4-pin z kątem 90° pozwala na montaż w miejscach o ograniczonej przestrzeni oraz ułatwia prowadzenie okablowania w szafach sterowniczych i maszynach.
- Wysoki stopień ochrony IP65/IP67 – odporność na pył i wodę zapewnia niezawodność w warunkach przemysłowych oraz na zewnątrz.
- Solidna i chemicznie odporna obudowa z tworzywa PUR, blokady z POM oraz mocowanie styków z PA zapewniają odporność na oleje, benzynę i inne agresywne czynniki chemiczne.
- Kabel o długości 0,5 m zakończony wolnymi końcami, przygotowany do podłączenia według własnych potrzeb.
Zastosowania złącza MQ15 żeńskiego 90°
Złącze MQ15 znajduje szerokie zastosowanie w sektorach takich jak:
- Automatyka przemysłowa – do połączeń silników, napędów, rozdzielnic i szaf sterowniczych.
- Budowa maszyn – szybkie i pewne montowanie przewodów zasilających w maszynach i urządzeniach produkcyjnych.
- Robotyka – niezawodność przy intensywnym ruchu kabla oraz w aplikacjach wymagających wysokiej odporności na drgania i czynniki środowiskowe.
- Systemy energetyczne – do przesyłu zasilania przy wysokim napięciu roboczym.

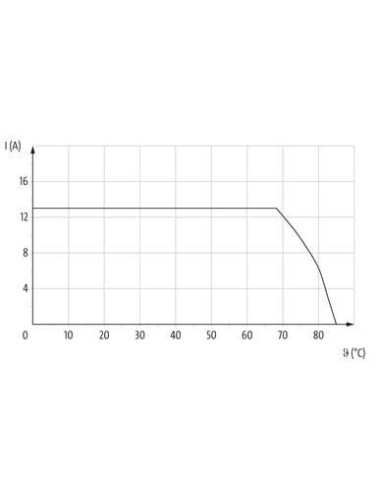

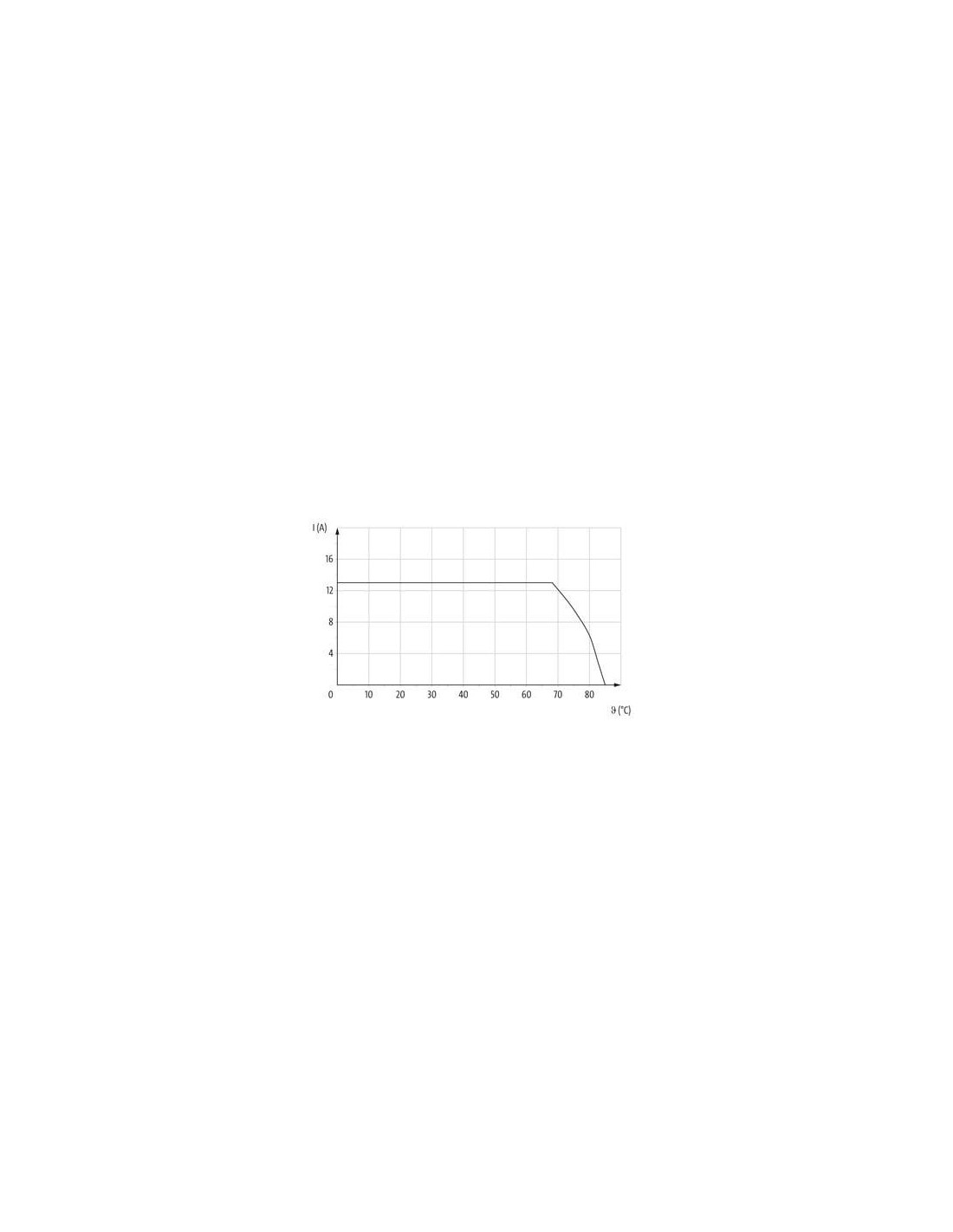

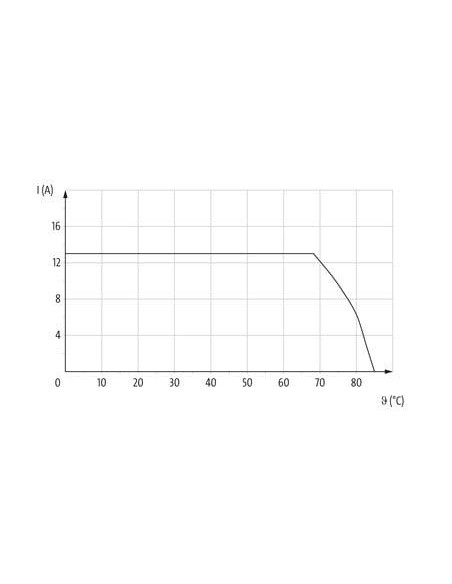

Parametry mechaniczne i elektryczne – krótka charakterystyka
Złącze posiada wytrzymałe styki posrebrzane z wysoką odpornością na korozję oraz zapewnia stabilny przepływ prądu do 13 A (na styk). Konstrukcja bazuje na klasie szczelności zgodnej z normą EN IEC 60529, co pozwala na bezpieczne użytkowanie w szerokim zakresie temperatur od -30°C do 85°C. Kabel wykonany jest w technologii zapewniającej wysoką giętkość oraz odporność na promieniowanie UV, płomień i obciążenia mechaniczne, typowe dla wymagających środowisk przemysłowych.
Montaż i podłączanie złącza MQ15 żeńskiego
- Bagnetowy system zamykania umożliwia szybki i pewny montaż oraz demontaż.
- Oznaczenie przewodów (czarny 1, czarny 2, czarny 3, zielono-żółty PE) pozwala na intuicyjne i bezpieczne podłączenie w systemie.
- Chronić złącze przed wpływem nadmiernych sił mechanicznych – zaleca się stosowanie opasek lub innych elementów odciążających przy prowadzeniu kabla.
Typowa budowa i schemat okablowania

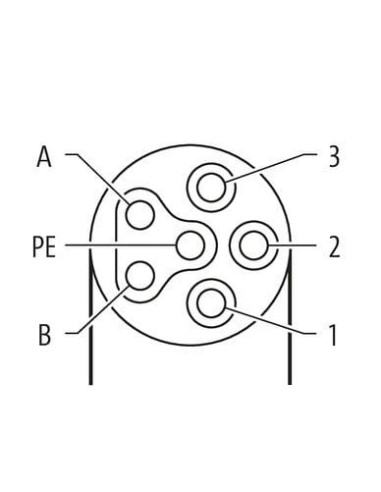

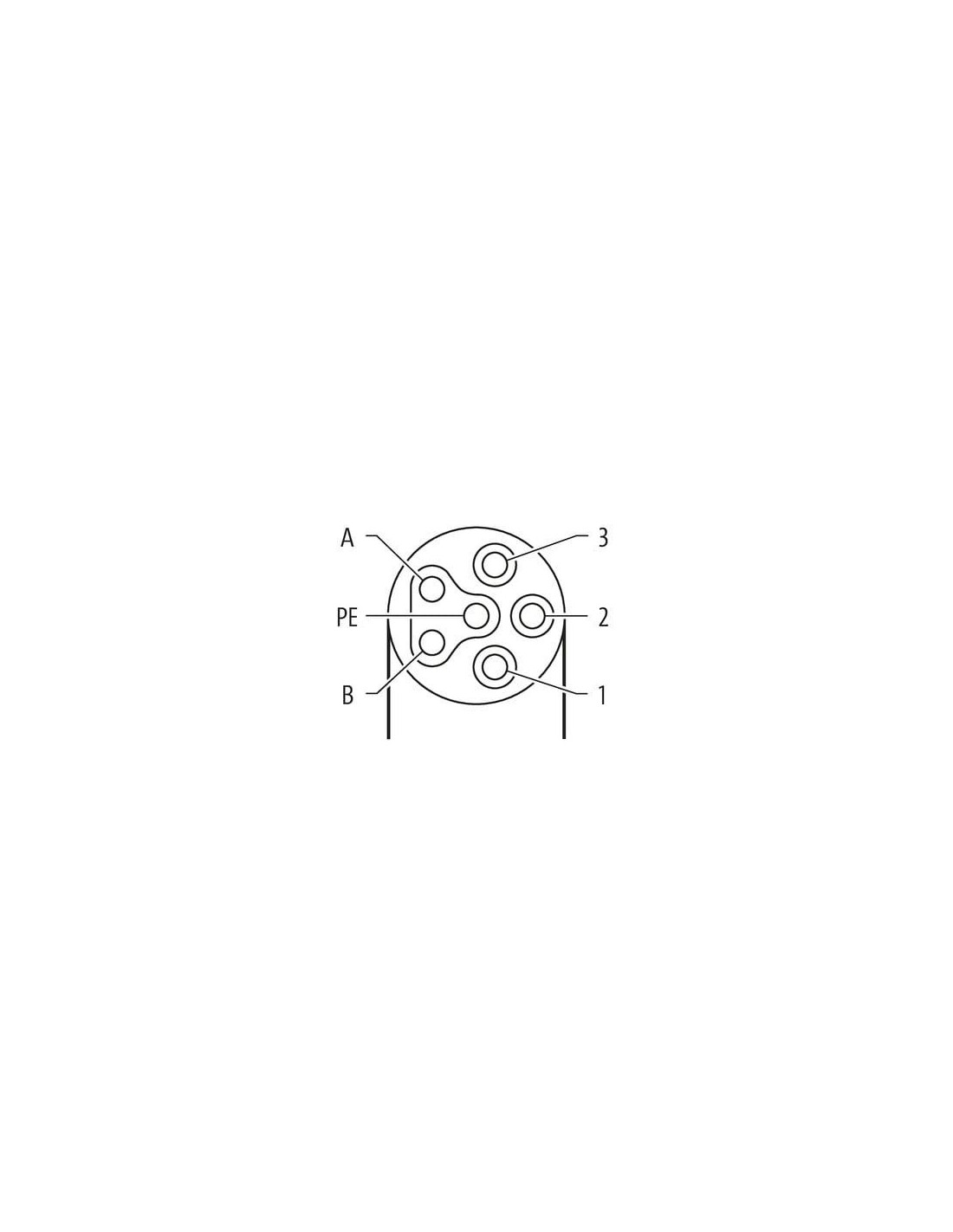

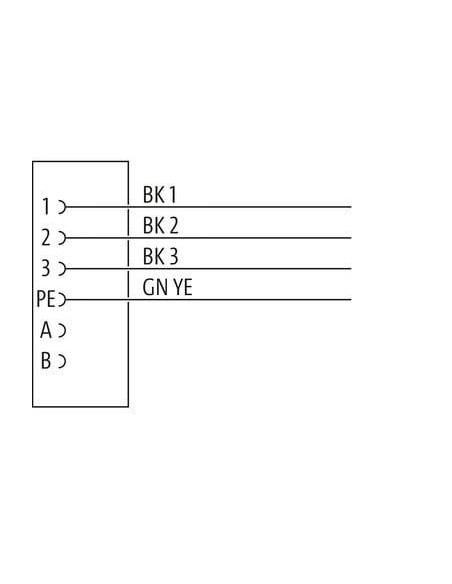

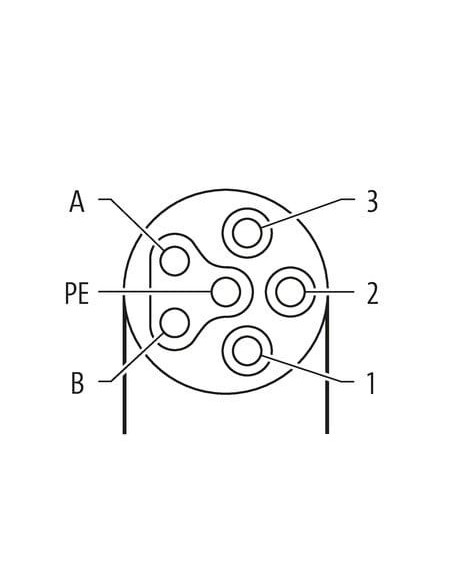

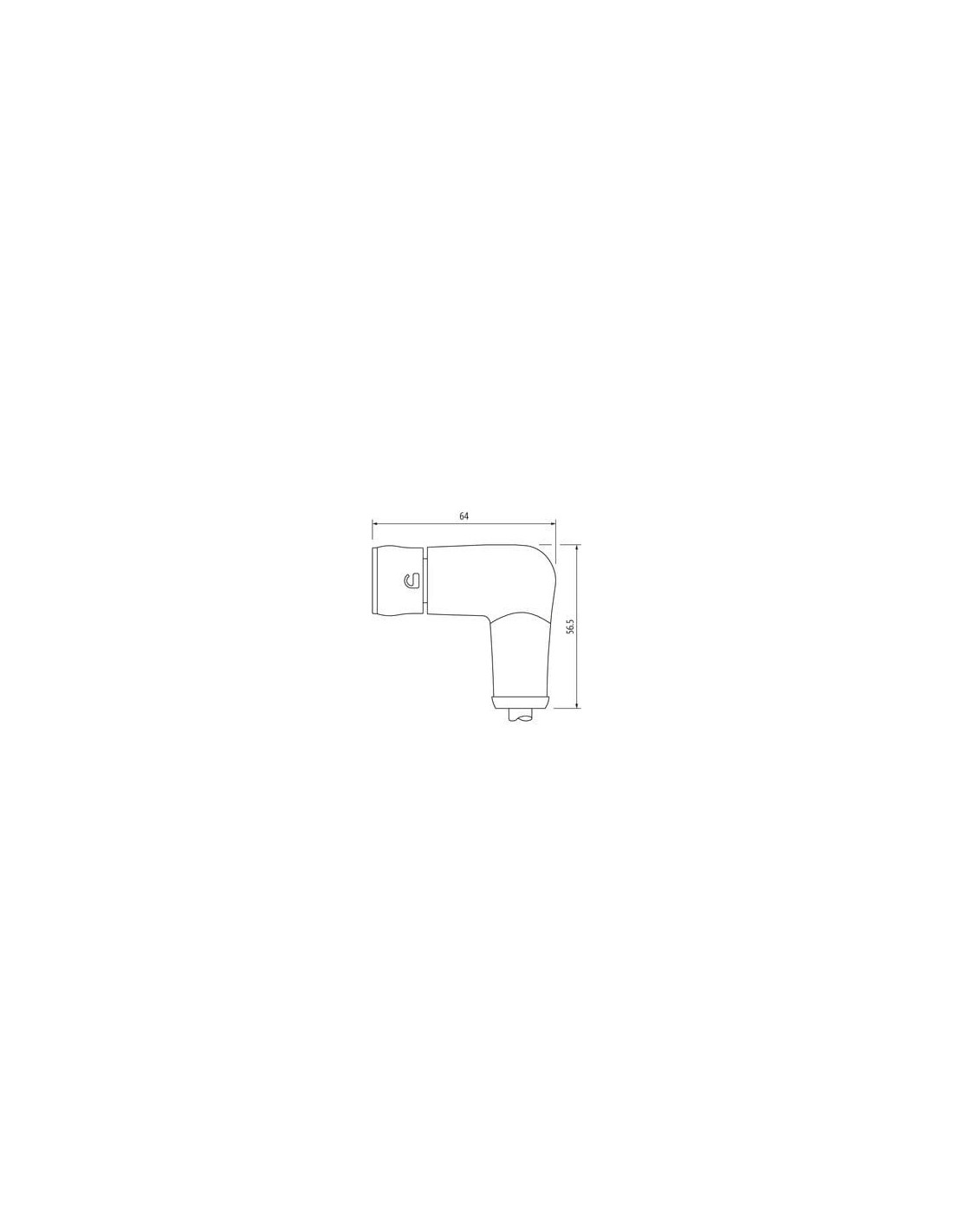

Produkt wyposażony jest w 4-żyłowy kabel z przewodami o przekroju 1,5 mm² każdy, skrętka klasa 6, co sprzyja łatwemu i pewnemu prowadzeniu sygnałów zasilających oraz ochronnych. Diagramy załączone poniżej ilustrują numerację pinów oraz schemat połączeń w gnieździe złącza.
Zgodność oraz normy i certyfikaty
Złącze spełnia wymogi norm IEC 61076-2-116 oraz posiada międzynarodowe certyfikaty jakości (cURus), co uprawnia do stosowania w automatyce przemysłowej na całym świecie.
Podsumowanie – gdzie sprawdzi się złącze MQ15 żeńskie kątowe?
Dzięki swojej niezawodności, wytrzymałości oraz wszechstronności złącze MQ15 żeńskie 90° z kablem 0,5 m znajduje zastosowanie jako komponent do połączeń zasilania w wymagających środowiskach produkcyjnych, maszynowych i automatyzacji procesów. To uniwersalne rozwiązanie umożliwia łatwą integrację dzięki przewodom o wolnych końcach oraz wysokim parametrom mechanicznym i elektrycznym.
