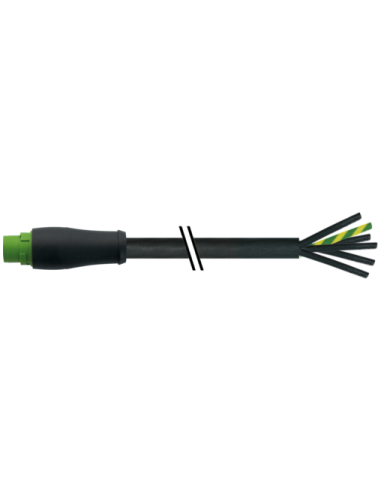

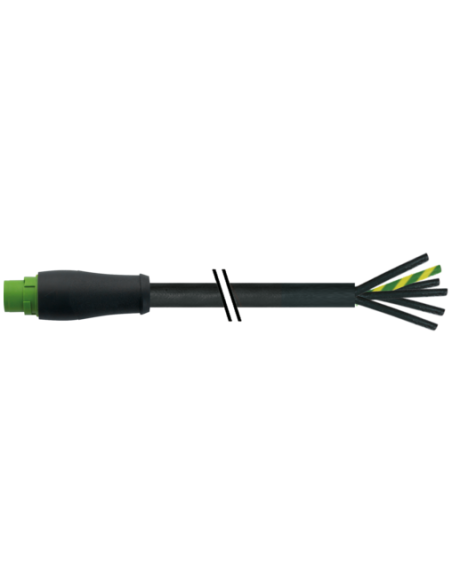

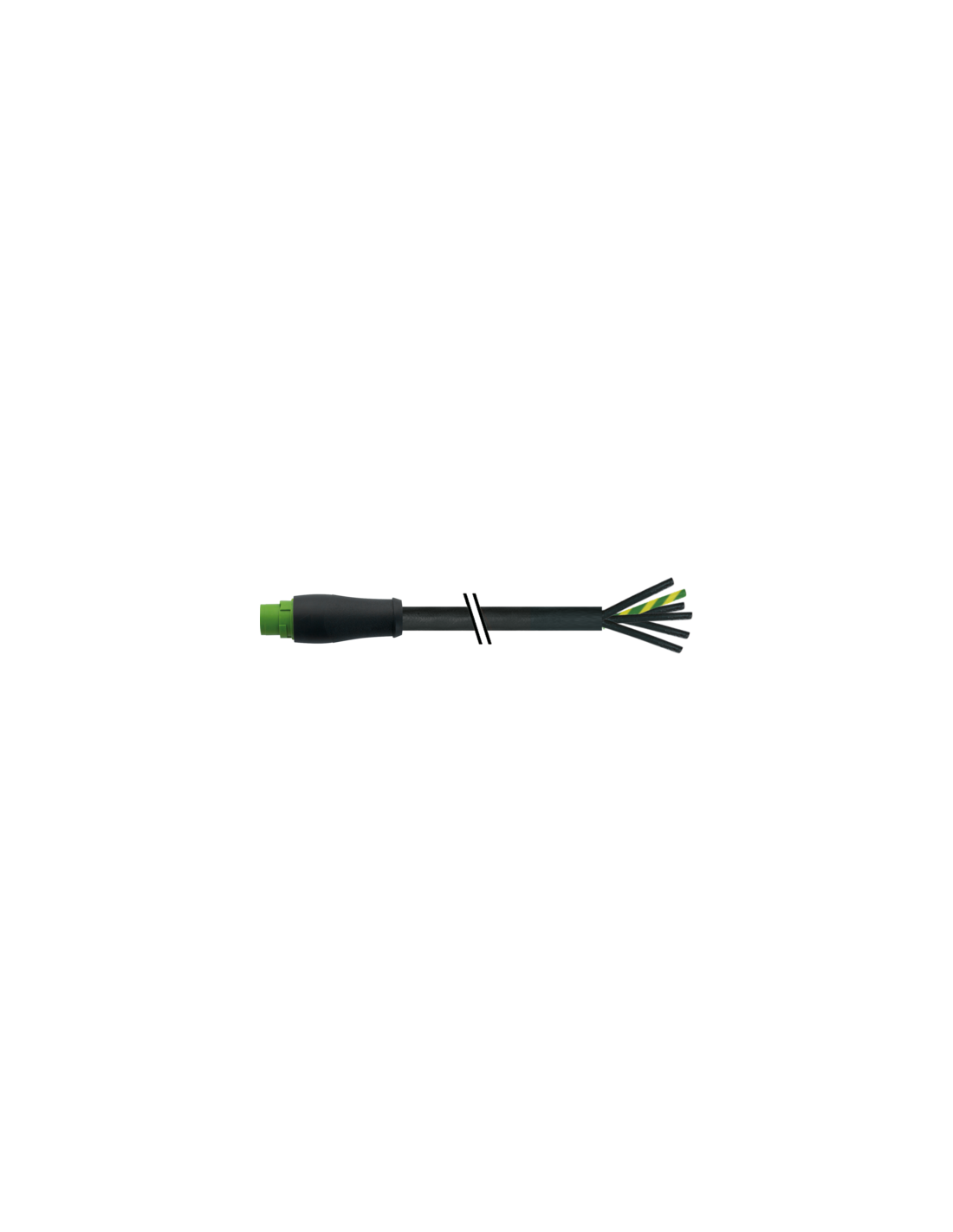

Męski prosty
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

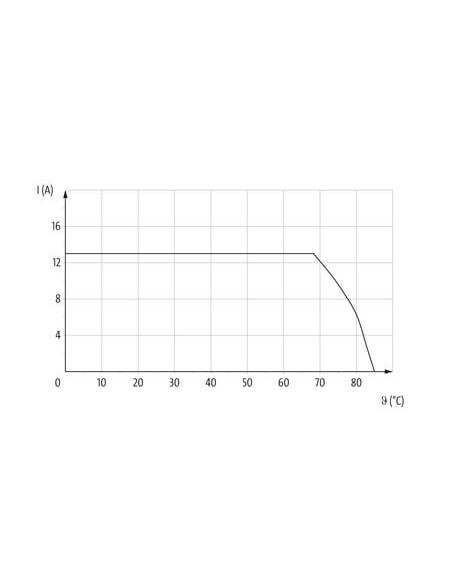

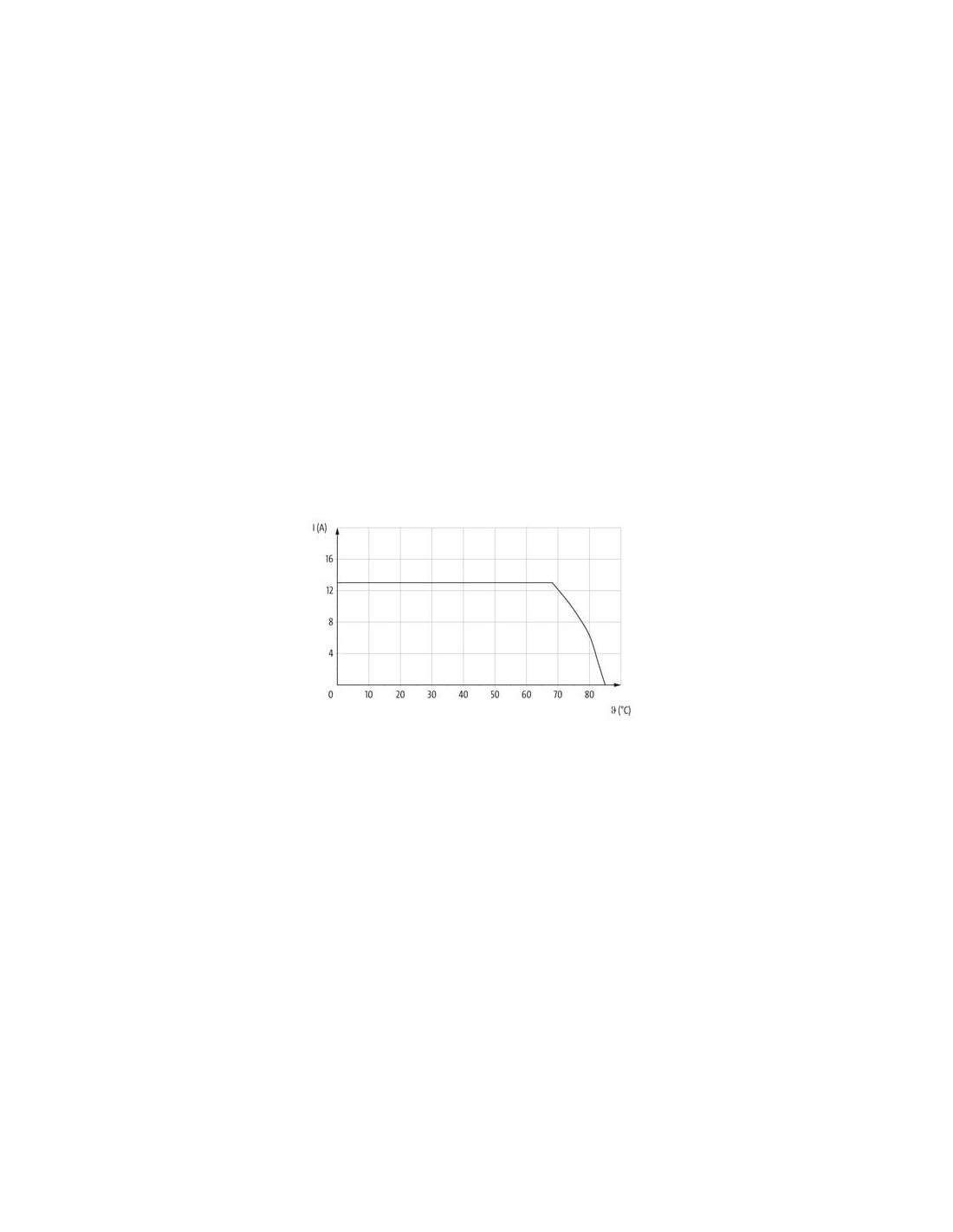

| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |

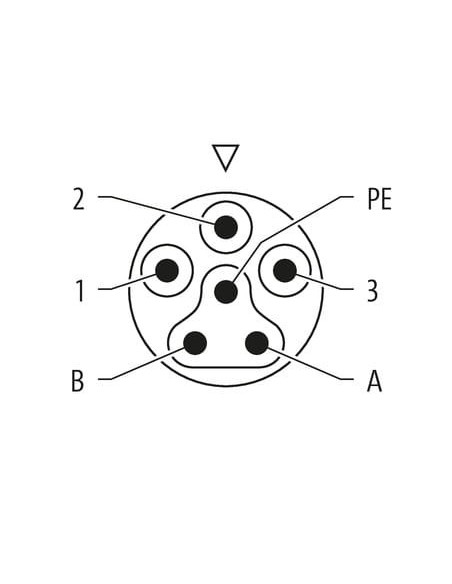

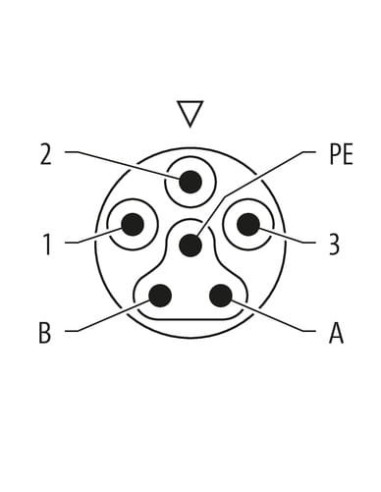

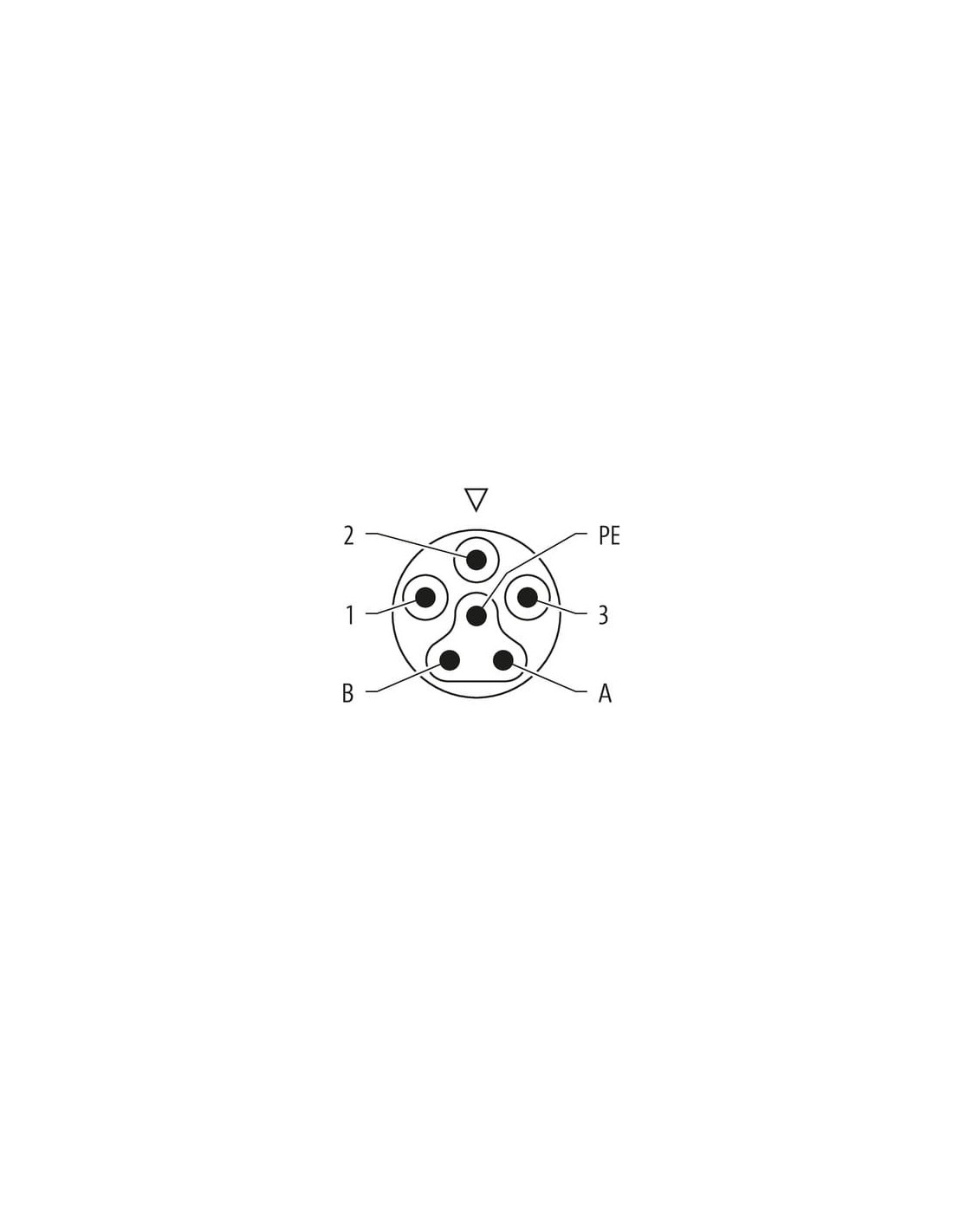

Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

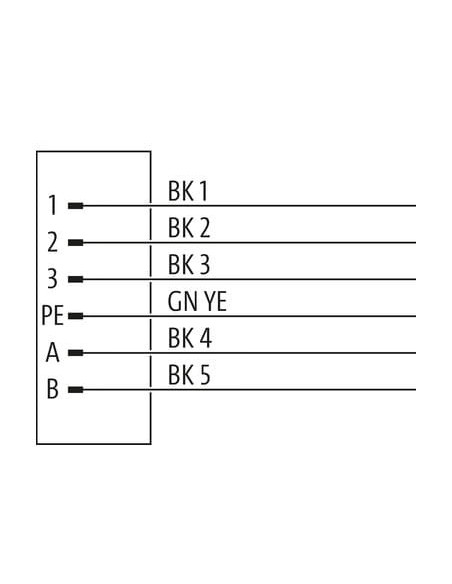

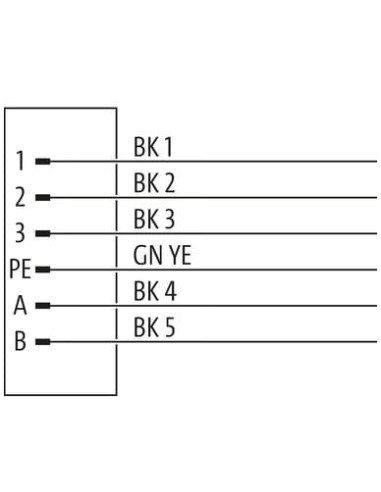

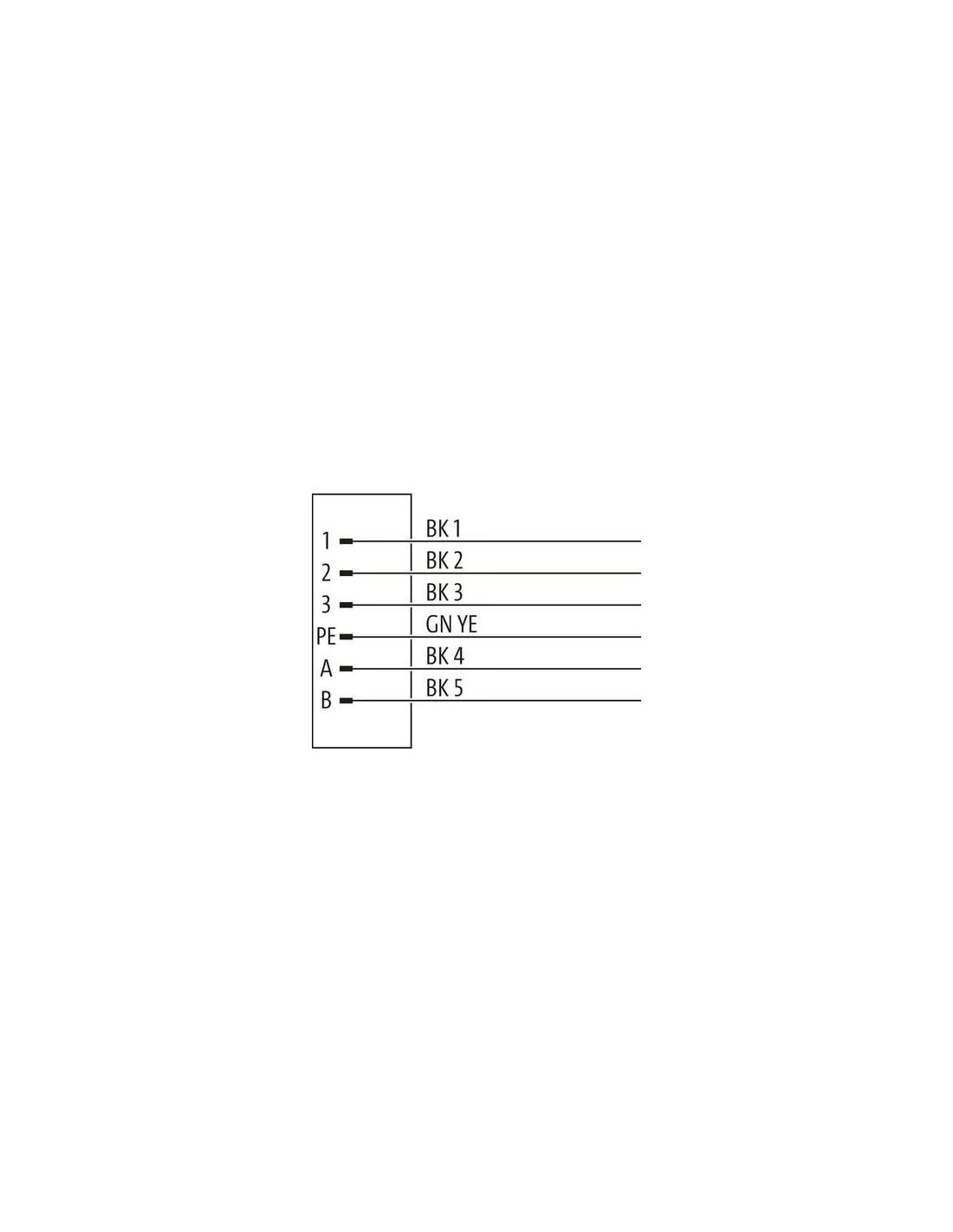

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P73 |
| Rodzaj przewodu | 1 |
| Funkcja kabla | Power |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 161,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12,6 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kablowe męskie MQ15 6-pin z kablem 1 m – 7000-P8101-P730100
Złącze męskie MQ15 to niezawodne rozwiązanie dla przemysłowych zastosowań automatyki, dedykowane do przesyłu sygnałów oraz zasilania. Produkt wyróżnia się stopniem ochrony IP65/IP67, co pozwala na jego stosowanie w trudnych warunkach przemysłowych oraz w miejscach narażonych na wilgoć i pył.
Męski konektor prosty MQ15 – budowa i właściwości
Wykonane z trwałego tworzywa sztucznego, charakteryzującego się wysoką odpornością chemiczną i na oleje, co zapewnia długotrwałą niezawodność. Złącze jest wyposażone w 6 posrebrzanych styków, które gwarantują solidne połączenie elektryczne oraz minimalną rezystancję kontaktu.
- Kodowanie Typ 3 – zapewnia bezpieczeństwo i redukuje możliwość błędnego połączenia.
- Zamknięcie bagnetowe – szybki i pewny montaż.
- Odpowiednie do peszli o średnicy wewnętrznej 18 mm.
- Długość kabla – 1 metr, inne długości dostępne na życzenie.
Przewód zasilający – wytrzymałość i bezpieczeństwo
Kabel o przekroju 1,5 mm² z 6 żyłami (5 czarnych, 1 zielono-żółta PE) zapewnia wysoką obciążalność prądową oraz pewne i bezpieczne zasilanie urządzeń. Konstrukcja przewodu spełnia najwyższe normy odporności mechanicznej i chemicznej (UV, płomień, oleje – zgodność z m.in. DIN EN 60811-404, UL 1581, IEC 60332-2-2).
- Struktura: skrętka miedziana, goła, klasa 6.
- Izolacja przewodów: PP, bezhalogenowa, bezsilikonowa, wolna od kadmu i ołowiu.
- Wytrzymałość mechaniczna: płaszcz PVC, twardość 90 ± 5 Shore A.
- Zakres temperatury pracy: od -40°C do +80°C (stała instalacja).
Typowe zastosowania złącza MQ15 męskiego 6-pin
Złącze MQ15 męskie znajduje zastosowanie w przemyśle maszynowym, automatyce, robotyce, inżynierii procesowej oraz wszędzie tam, gdzie liczy się szybkie, bezpieczne i hermetyczne połączenie zasilania oraz sygnałów:
- Podłączenia silników elektrycznych i napędów.
- Instalacje rozdzielni energetycznych.
- Automatyka przemysłowa i budowlana.
- Połączenia urządzeń peryferyjnych i czujników.
- Systemy transportowe i produkcyjne.
Zalety złącza MQ15 na kabel
- Wysoka niezawodność w trudnych warunkach środowiskowych.
- Bardzo dobre parametry elektryczne: napięcie znamionowe do 1000 V, prąd do 13 A.
- Łatwy montaż i wygodny system zatrzaskowy.
- Uniwersalność i szerokie zastosowanie dzięki kompatybilności z normą IEC 61076-2-116.
- Wytrzymała i elastyczna konstrukcja przewodu, odporna na promieniowanie UV, płomień, oleje oraz chemikalia.
MQ15 męski 0° na kabel to gwarancja pewnego i bezpiecznego połączenia w wymagających aplikacjach przemysłowych.
