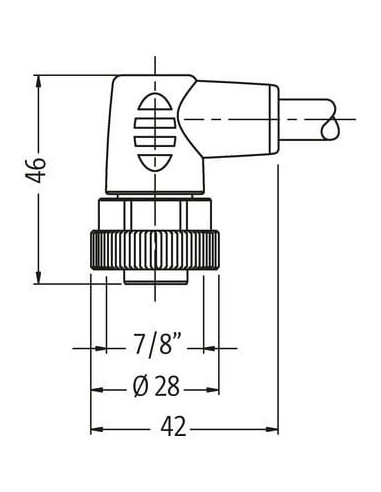

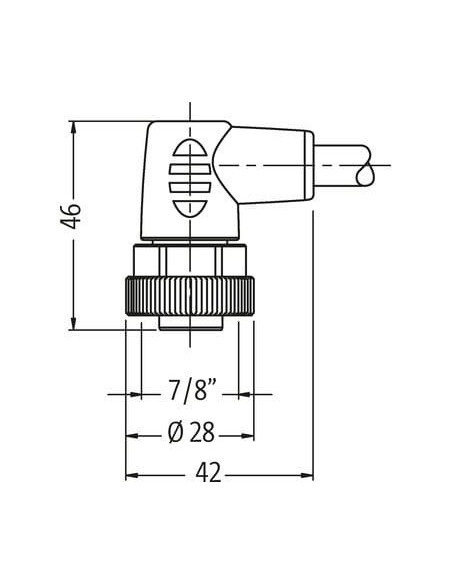

Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | 965 |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 86,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,205 mm |
| Conductor crosssection (wire) | 1 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 11,3 A |
| Electrical resistance line constant wire | 19,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

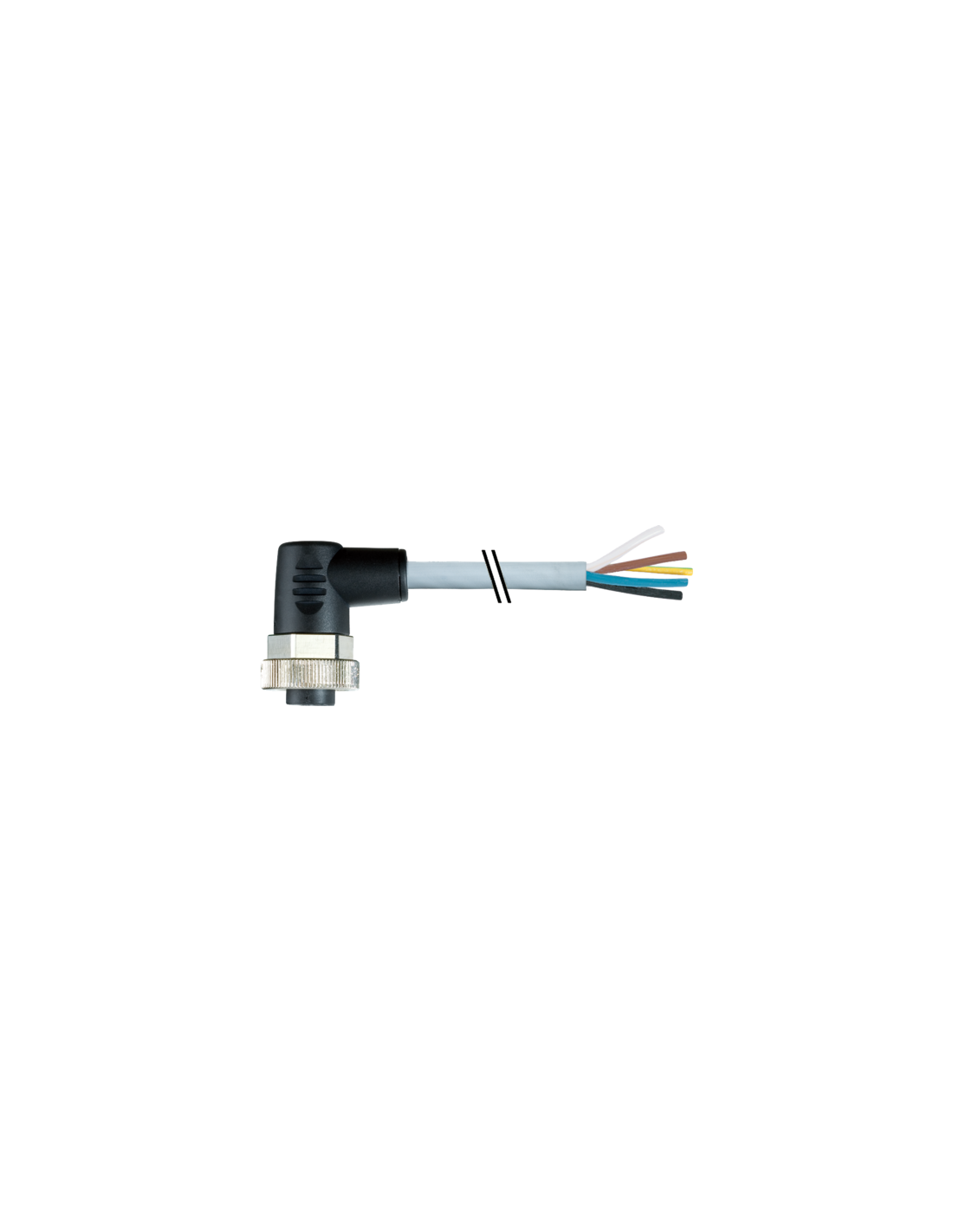

Złącze kątowe 7/8'' żeńskie 90° z przewodem – 5-pinowe, 15 m
Kod produktu: 7000-78051-9651500
Profesjonalne złącze kątowe 7/8 cala 5-pinowe przeznaczone do wymagających zastosowań przemysłowych i automatyki. Dzięki wysokiej wytrzymałości mechanicznej oraz doskonałym parametrom elektrycznym sprawdza się jako solidne połączenie zasilające i sygnałowe.
Zastosowanie złącza kątowego 7/8'' 5-pinowego – szerokie możliwości
To złącze kątowe 90° o normowanym gwincie 7/8 cala jest często wykorzystywane w instalacjach sterujących, liniach produkcyjnych, maszynach przemysłowych oraz wszędzie tam, gdzie liczy się niezawodne i szczelne połączenie przewodów zasilających. Przewód o długości 15 m umożliwia swobodny montaż nawet na większych dystansach w rozbudowanych układach automatyki.
- Dedykowane do aplikacji wymagających dużej odporności na wilgoć i zanieczyszczenia – stopień ochrony IP67
- Materiał obudowy o zwiększonej odporności chemicznej i na oleje
- Prosty i szybki montaż dzięki konstrukcji kątowej oraz zabezpieczeniu przeciwwstrząsowemu
- Możliwość stosowania w systemach zasilania o napięciu do 600V i prądzie do 12A na pin
Zalety złącza kątowego do automatyki i przemysłu
Złącze charakteryzuje się szczelną konstrukcją oraz wysoką wytrzymałością mechaniczną. Izolacja wykonana z tworzyw odpornych na działanie czynników chemicznych i olejów gwarantuje długotrwałą pracę w trudnych warunkach.
- Bardzo dobra odporność na płomień, chemikalia, benzynę oraz oleje
- Przewód z wypełniaczem o średnicy 7,2 mm, osłona z PUR, wnętrze z PVC, izolacja z PP
- Brak szkodliwych składników – produkt bezołowiowy, bezhalogenowy, bez kadmu i silikonu
- Przeznaczony do pracy w szerokim zakresie temperatur: -25°C do +85°C
Typowe zastosowania złącza 7/8'' 5-pinowego kątowego
Złącze kątowe 7/8'' sprawdzi się w:
- Przemysłowych instalacjach zasilania maszyn i urządzeń
- Systemach sterowania i automatyki
- Liniach produkcyjnych oraz w rozdzielniach przemysłowych
- Instalacjach wymagających wysokiej odporności na warunki zewnętrzne
Konstrukcja techniczna oraz schemat podłączeń
Wyposażone w kątowy konektor żeński, gwint 7/8” oraz pięć wyraźnie oznaczonych przewodów (czarny, niebieski, brązowy, zielono-żółty, biały) zgodnie z normami. Przewód posiada wytrzymałą izolację, a konstrukcja konektora ułatwia montaż nawet w miejscach o ograniczonej przestrzeni.

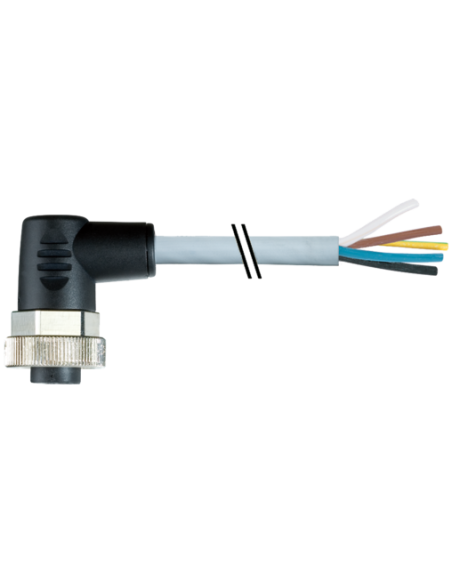

- Piny przypisane do konkretnych kolorów przewodów (zobacz schemat zdjęciowy)
- Maksymalny moment dokręcania: 1,5 Nm
- Maksymalna długość od konektora do wolnego końca: 15 m
Produkt przeznaczony do długotrwałego użytkowania w środowiskach przemysłowych. Doskonały wybór dla fachowców poszukujących niezawodnego złącza kątowego 7/8” z wytrzymałym przewodem.
