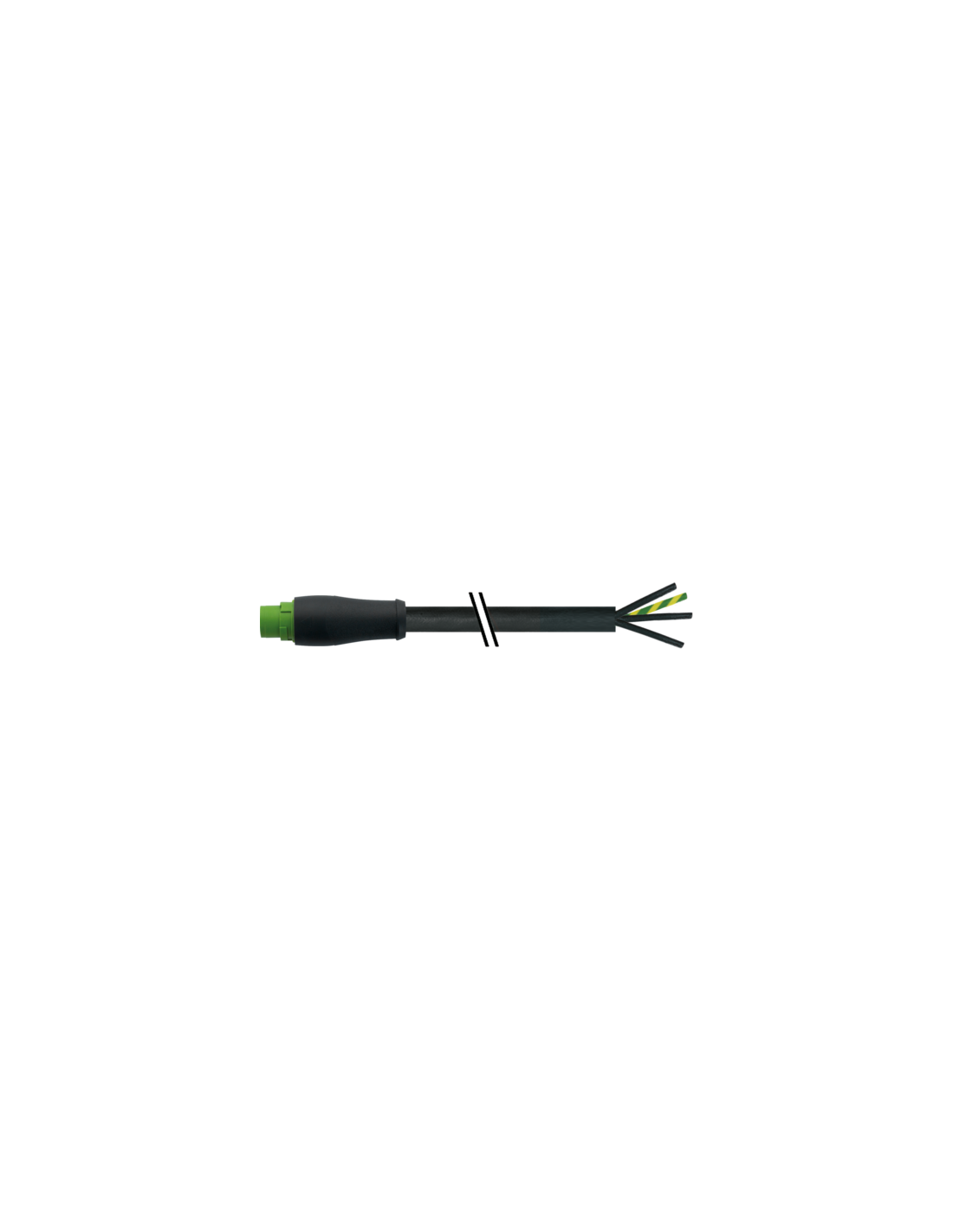

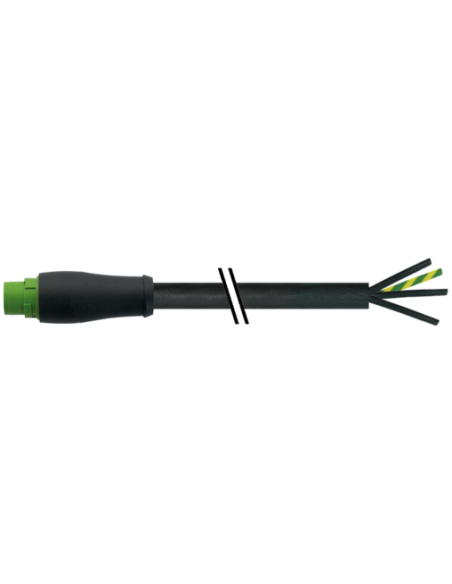

Męski prosty
MQ15, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |

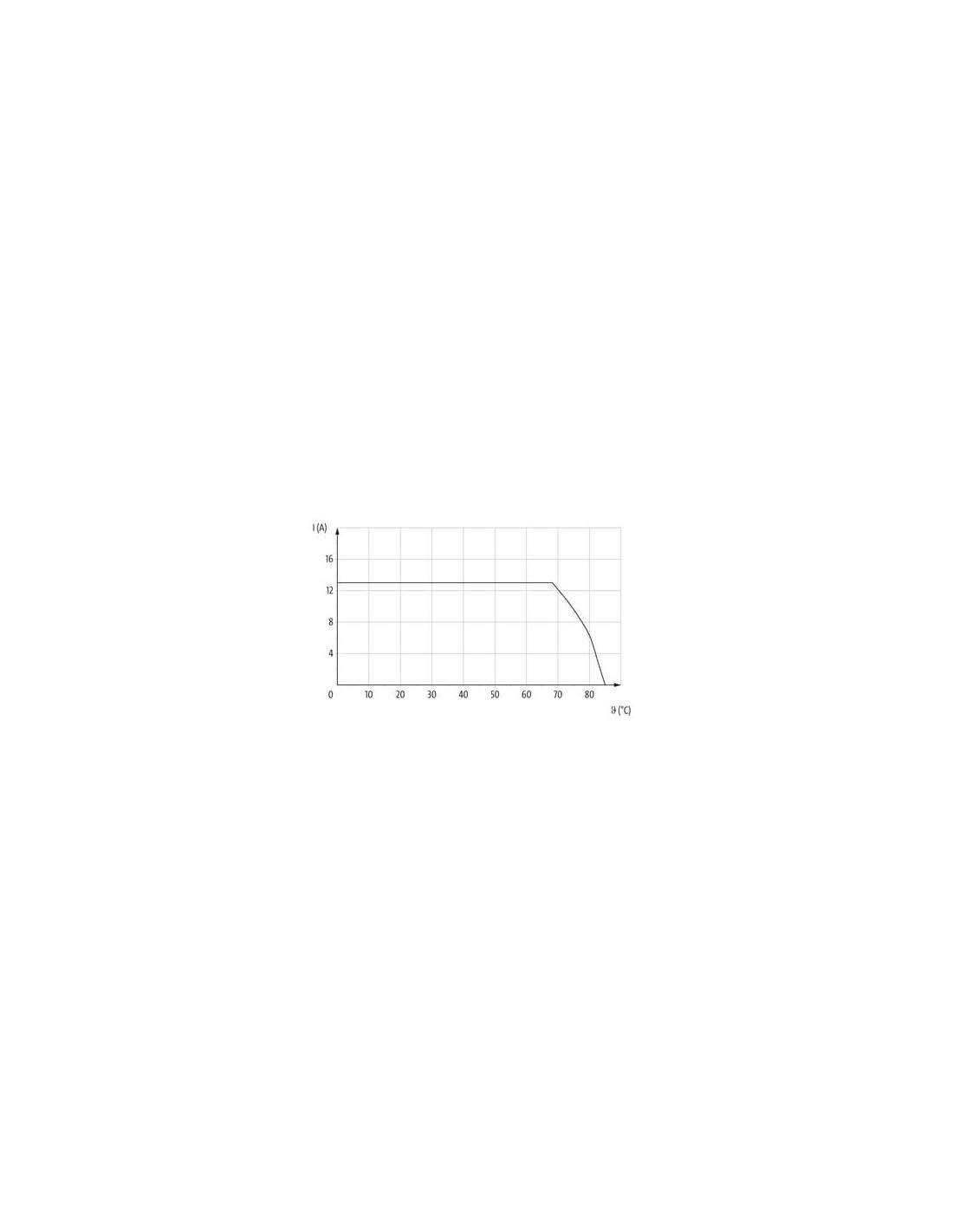

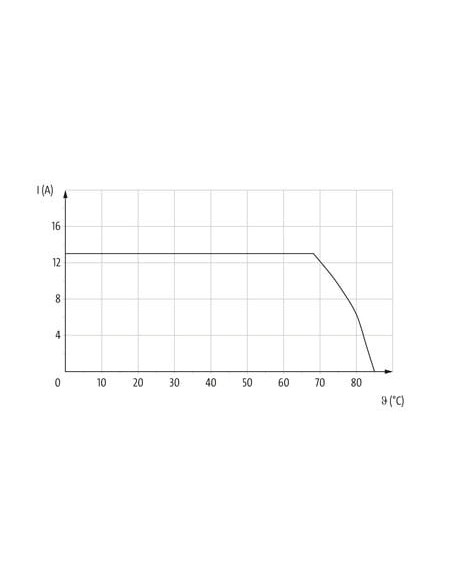

Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |

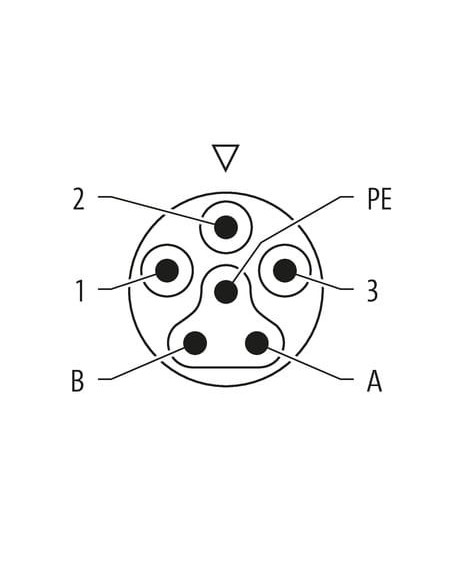

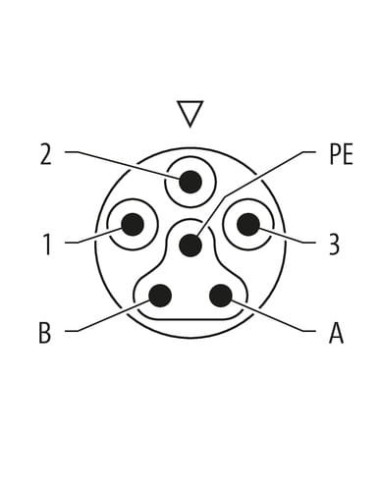

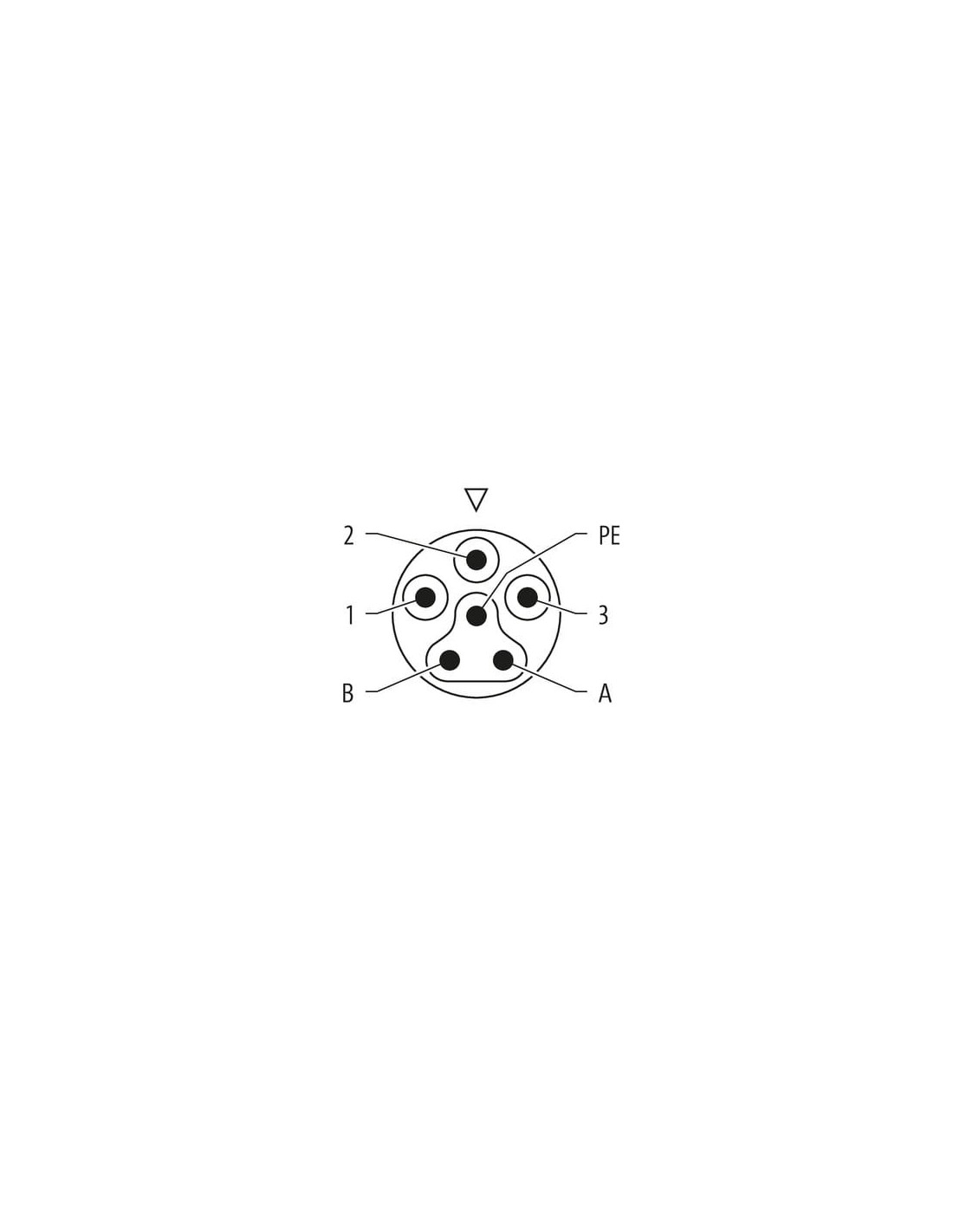

Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | P16 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

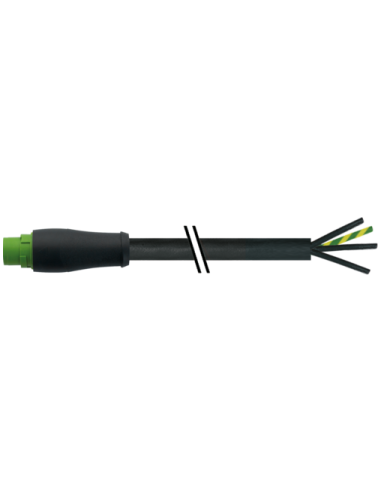

Złącze MQ15 męskie na kabel 0,3 m 600V AC typ 3 – uniwersalne i niezawodne połączenie
Złącze MQ15 męskie prosty 0° na kabel o kodzie produktu 7000-P8201-P160030 to komponent wysokiej klasy, stosowany w rozbudowanych instalacjach elektrycznych oraz automatyce przemysłowej. Charakteryzuje się czterema pinami, prostym wyprowadzeniem kabla oraz wysoką odpornością mechaniczną i chemiczną, co czyni go idealnym wyborem dla wymagających warunków pracy.
Zastosowanie złącza przemysłowego MQ15 – niezawodność i wszechstronność
Złącze MQ15 jest przeznaczone do przesyłania zasilania oraz sygnału w przemysłowych systemach automatyki, budowie maszyn, przemyśle motoryzacyjnym oraz w aplikacjach, które wymagają wytrzymałych i szczelnych połączeń elektrycznych. Doskonale nadaje się do:
- Podłączania silników i siłowników
- Łączenia rozdzielnic niskonapięciowych
- Instalacji sterowania w obiektach przemysłowych
- Aplikacji w wymagających środowiskach o wysokim poziomie wilgotności i zapylenia
Dzięki wysokiemu stopniowi ochrony IP65/IP67 oraz odporności na wiele mediów chemicznych (oleje, benzyny, UV), zapewnia bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.
Budowa i najważniejsze cechy techniczne złącza MQ15
- Wtyk 4-pinowy z opaską kodującą (kodowanie Typ 3) – zapewnia prawidłowe i pewne połączenie
- Kabel o długości 0,3 m – możliwość wykonania innych długości na zamówienie
- Wytrzymała obudowa z tworzywa PUR – odporność na chemikalia, oleje oraz czynniki mechaniczne
- Styk posrebrzany – niskie opory kontaktów i zwiększona trwałość
- Bagnetowe zamknięcie – szybki i pewny montaż dzięki jednemu obrotowi
- Wyprowadzenie kabla proste – wygoda w układaniu przewodów w szafie sterowniczej lub rozdzielni
- Dopuszczalne napięcie pracy do 600V AC oraz prąd znamionowy do 13A
Walory użytkowe i zalety stosowania złącza MQ15
Dzięki zastosowaniu bezołowiowych i wolnych od halogenów materiałów oraz wytrzymałego płaszcza PUR, złącze jest ekologiczne oraz odporne na ekstremalne temperatury (od -30°C do +85°C; przewód do -50°C). Dodatkowo cechuje się:
- Długą żywotnością przewodu (ponad 5 milionów cykli gięcia) oraz odpornością na skręcanie
- Stabilnością parametrów elektrycznych nawet przy dynamicznych ruchach kabla
- Pełną ochroną przed pyłem i wodą (zgodnie z EN IEC 60529: IP65/IP67)
- Odpornością na działanie promieniowania UV oraz płomieni
Wyprowadzenie przewodów: trzy czarne żyły oraz jeden zielono-żółty PE. Skrętka miedziana o przekroju 1,5 mm² zapewnia niską rezystancję linii oraz wysoką wydajność przesyłania energii.
Typowe zastosowanie i bezpieczeństwo montażu
Złącza MQ15 sprawdzą się wszędzie tam, gdzie liczy się niezawodność, szybka instalacja oraz pewność połączenia. Dzięki bagnetowemu zamknięciu i wyraźnemu kodowaniu pinów minimalizowane jest ryzyko błędów montażowych. Zaleca się dodatkowe zabezpieczenie przewodu przed nadmiernymi naprężeniami mechanicznymi, na przykład przy użyciu opasek kablowych.
- Dowolność montażu w szafach sterowniczych, na liniach produkcyjnych i urządzeniach mobilnych
- Idealne do zastosowań, gdzie wymagane jest szybkie podłączenie i rozłączenie przewodów
Produkt jest zgodny z normą IEC 61076-2-116 i posiada liczne certyfikaty bezpieczeństwa oraz jakości.
