Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

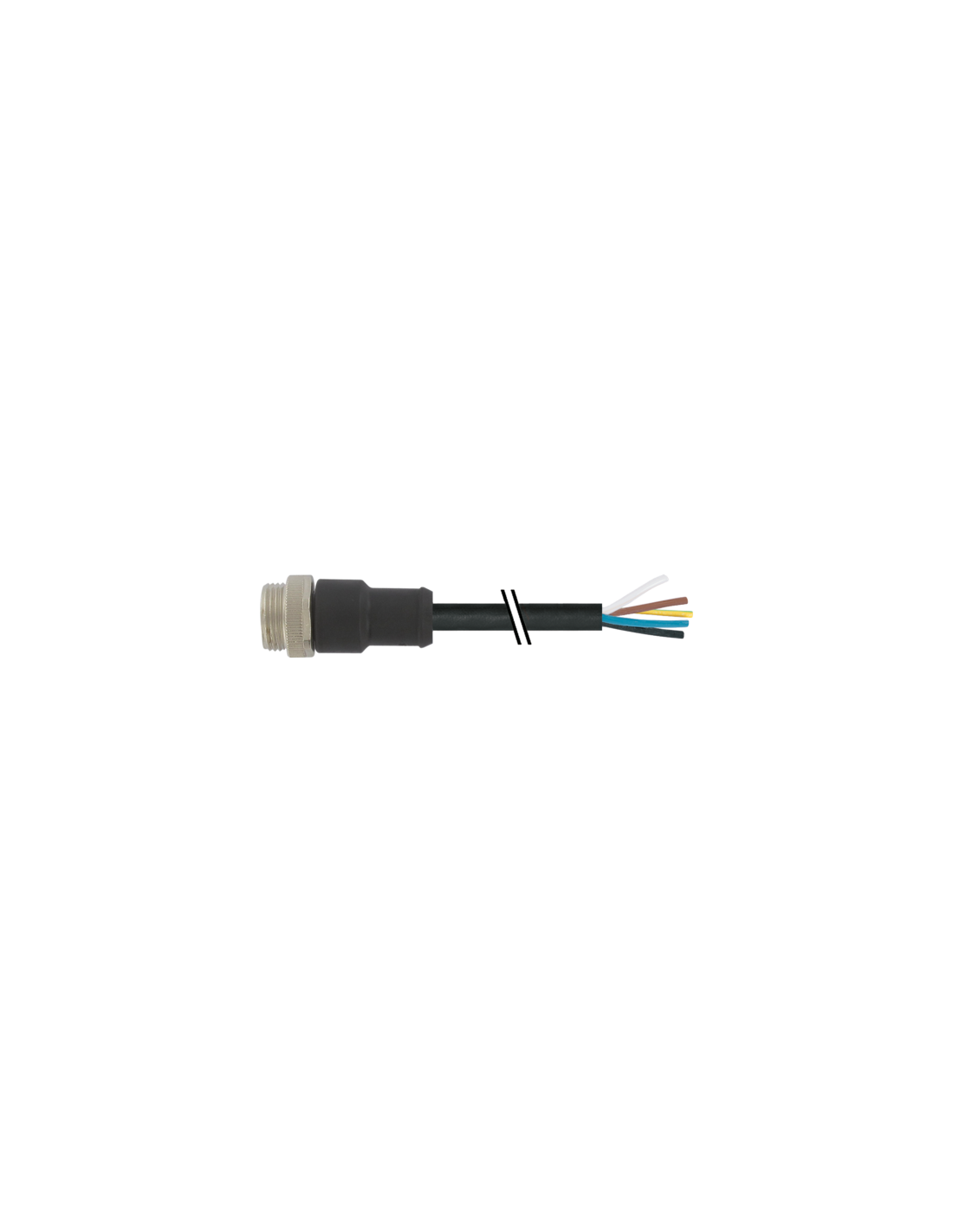

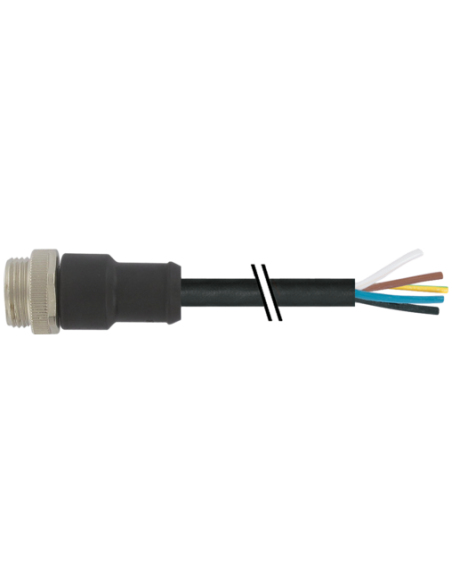

Złącze kablowe męskie 7/8" 5-pinowe z przewodem – 7700-A5001-UMD3000
Złącze kablowe typu 7/8", męskie (zewnętrzne), 5-biegunowe z przewodem o długości 30 m to niezawodne rozwiązanie do stosowania w instalacjach automatyki przemysłowej, systemach zasilania oraz aplikacjach wymagających trwałego i odpornego na warunki zewnętrzne połączenia elektrycznego. Zapewnia bezpieczne połączenie sygnałowe i zasilające w aplikacjach, gdzie liczy się wytrzymałość mechaniczna, odporność na warunki środowiskowe oraz łatwość montażu.
Przemysłowa wytrzymałość i uniwersalność zastosowań
Wtyk 7/8” 5-pinowy został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych.
Produkt ten znajduje zastosowanie między innymi w:
- Automatyce przemysłowej – połączenie z czujnikami, siłownikami, silnikami, modułami sterującymi oraz rozdzielniami
- Systemach zasilania maszyn – szybkie i bezpieczne doprowadzenie energii elektrycznej do urządzeń
- Budowie maszyn i urządzeń – odporność na oleje i chemikalia umożliwia pracę zarówno w pobliżu podłogi, jak i w trudnych warunkach warsztatowych
- Infrastrukturze przemysłowej – przeznaczony do trwałych połączeń wymagających wysokiego stopnia szczelności
Solidna konstrukcja – bezpieczeństwo i długotrwałość
Obudowa z tworzywa PUR oraz metalizowane elementy zapewniają wysoką odporność na uszkodzenia mechaniczne, działanie olejów, benzyn oraz innych agresywnych substancji chemicznych.
Produkt posiada stopień ochrony IP68, dzięki czemu gwarantuje szczelność oraz zabezpieczenie przed pyłem i wilgocią, nawet w przypadku zanurzenia. Parametry pracy umożliwiają stosowanie złącza zarówno w temperaturach ujemnych (-25°C), jak i wysokich (do 80°C w warunkach statycznych), co pozwala na szerokie zastosowanie w różnych gałęziach przemysłu.
Praktyczna budowa i szybki montaż
Dzięki zastosowaniu gwintu 7/8”-16 UN oraz sześciokąta SW24, złącze umożliwia stabilny i bezpieczny montaż przez włożenie i dokręcenie.
Długość przewodu 30 m rozszerza możliwości montażowe w rozległych instalacjach i ułatwia prowadzenie okablowania na większe odległości.
Parametry techniczne zapewniające bezpieczeństwo użytkowania
- Maksymalne napięcie robocze: 600 V AC/DC
- Maksymalny prąd przewodzony na styk: 9 A
- Znamionowy pik napięciowy: 2,5 kV
- Możliwość pracy w środowisku o stopniu zanieczyszczenia 3
- Przewód o przekroju żył 1,5 mm² z powłoką i izolacją z PUR, odporny na wyginanie oraz wielokrotną eksploatację (50 milionów cykli zgięcia C-track), spełniający normy odporności na płomień oraz wymagania UL, DIN EN

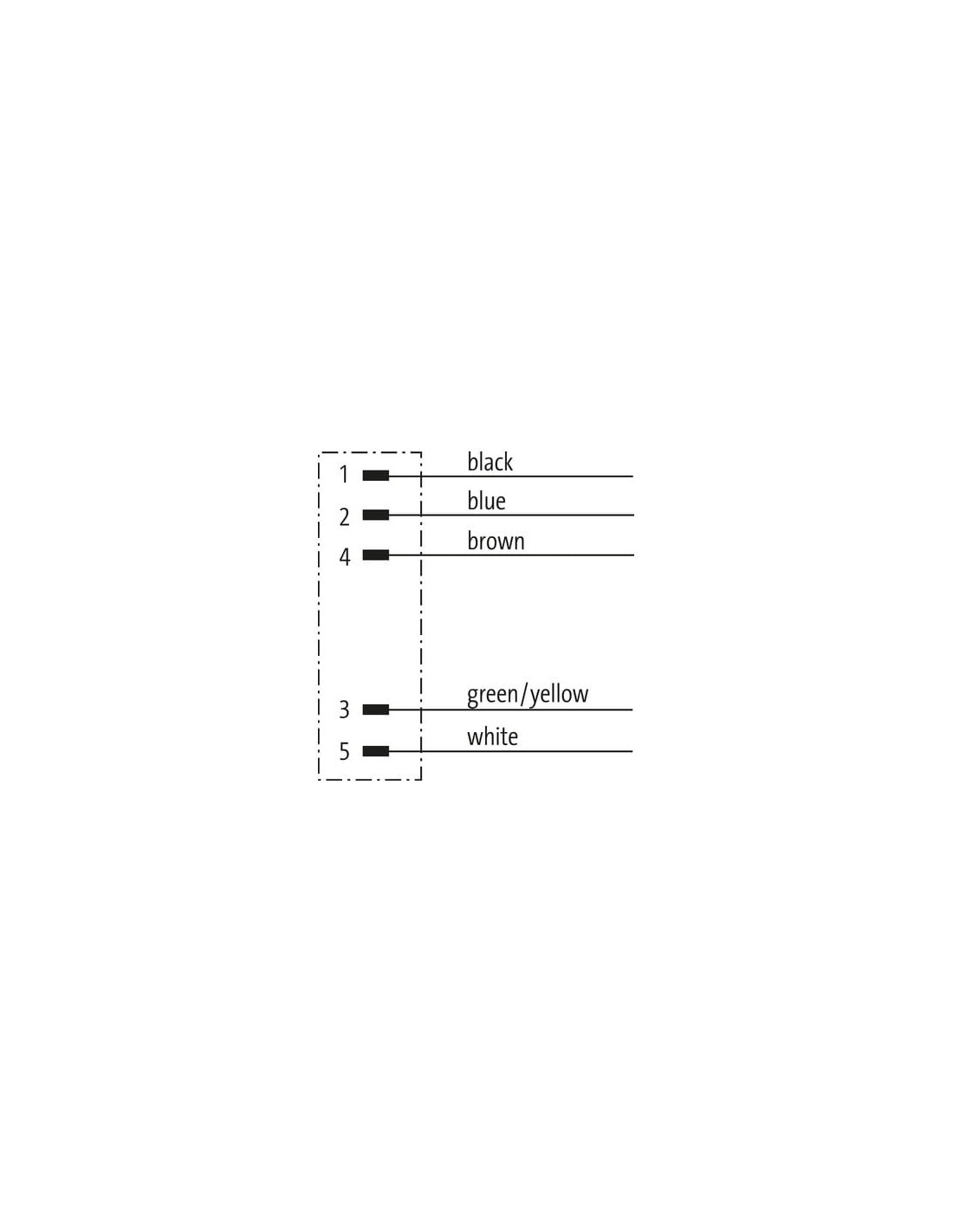

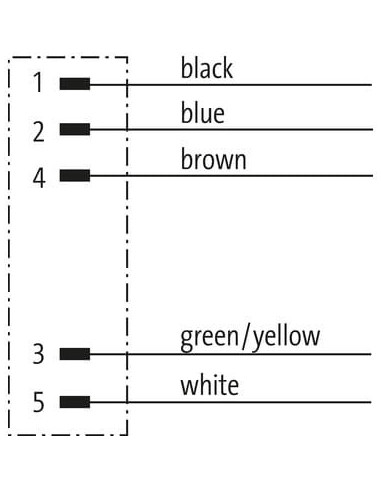

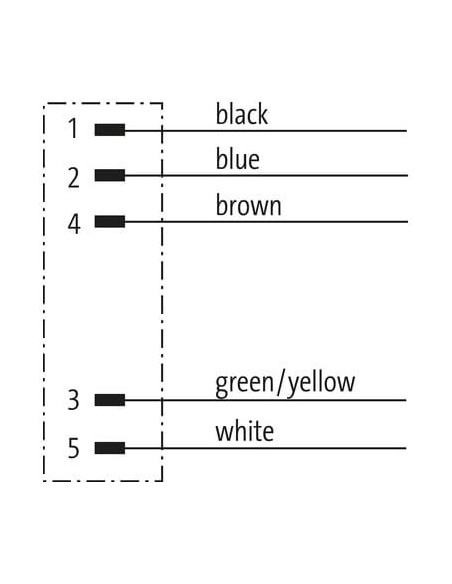

Schematy połączeń – wygodne projektowanie instalacji

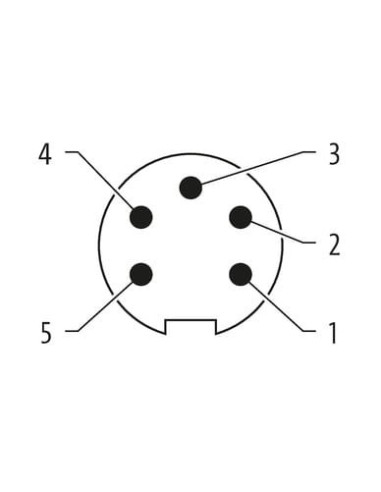

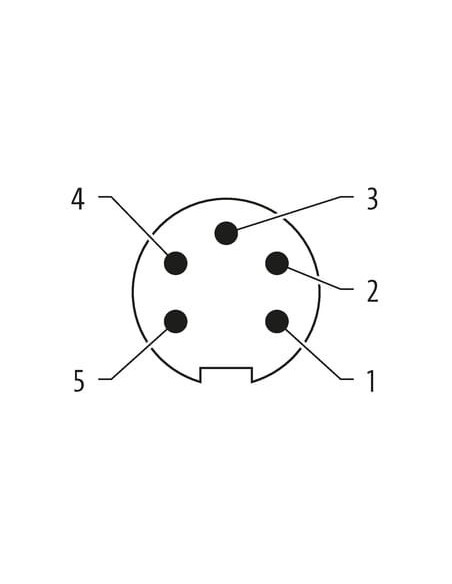

Oznaczenia przewodów (czarny, niebieski, brązowy, zielono-żółty, biały) wraz z czytelną numeracją pinów ułatwiają szybkie i prawidłowe wykonanie połączeń oraz integrację z istniejącą instalacją elektryczną.
Zastosowanie w trudnych warunkach przemysłowych
Złącze kablowe 7700-A5001-UMD3000 to niezawodny wybór dla specjalistów poszukujących przemysłowych rozwiązań kablowych o wysokiej odporności na czynniki mechaniczne oraz chemiczne, z ponadprzeciętną trwałością i gwarancją stabilności parametrów pracy. Polecane szczególnie w środowiskach wymagających profesjonalnych rozwiązań z certyfikatem jakości, zgodnych z międzynarodowymi standardami.
