Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze Mini 7/8" 3-biegunowe z przewodem 1 m – 7700-A3021-UMB0100
Przewód z wtyczką 7/8” 3-pinową to wysokiej jakości złącze przemysłowe zaprojektowane do pracy w wymagających warunkach. Produkt umożliwia szybkie i pewne podłączanie urządzeń elektroenergetycznych oraz automatyki przemysłowej, co jest kluczowe dla niezawodności i trwałości połączeń elektrycznych.
Charakterystyka techniczna złącza elektrycznego 7/8" (3 piny) z przewodem

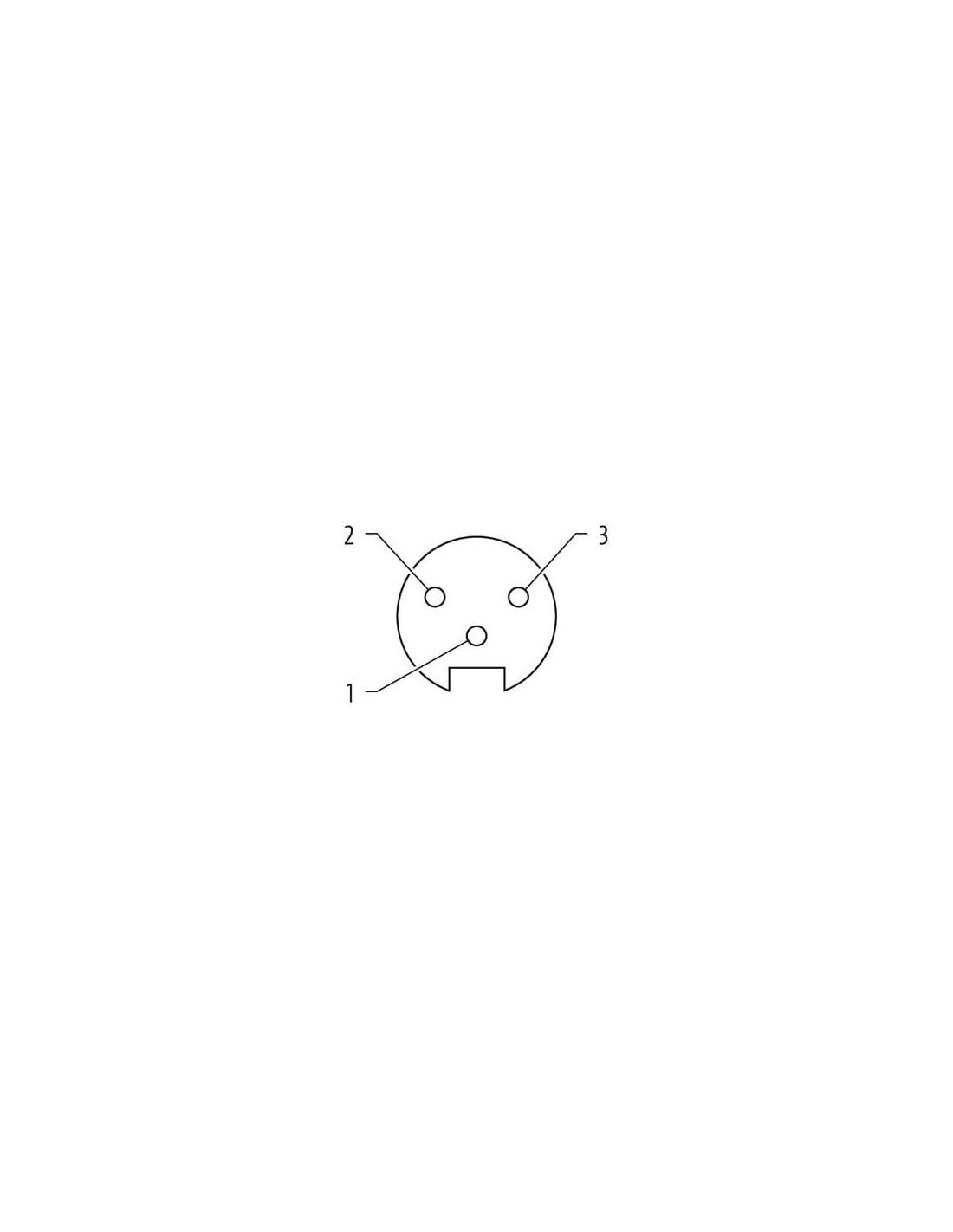

- Złącze żeńskie proste – 3 bieguny, standard 7/8" (7/8”-16 UN), kod produktu 7700-A3021-UMB0100.
- Długość przewodu: 1 metr, z możliwością wykonania innych długości na zamówienie.
- Wysoki stopień ochrony: IP68 przy poprawnym zamontowaniu (wkładane, przykręcane), co gwarantuje odporność na pył i wodę.
- Obudowa z tworzywa PUR o odporności chemicznej i olejoodpornej – przeznaczona do pracy w trudnych warunkach.
- Wytrzymałość mechaniczna: zabezpieczenie przeciwwstrząsowe, zalecany moment dokręcania 1,5 Nm, rozwartość klucza SW24.

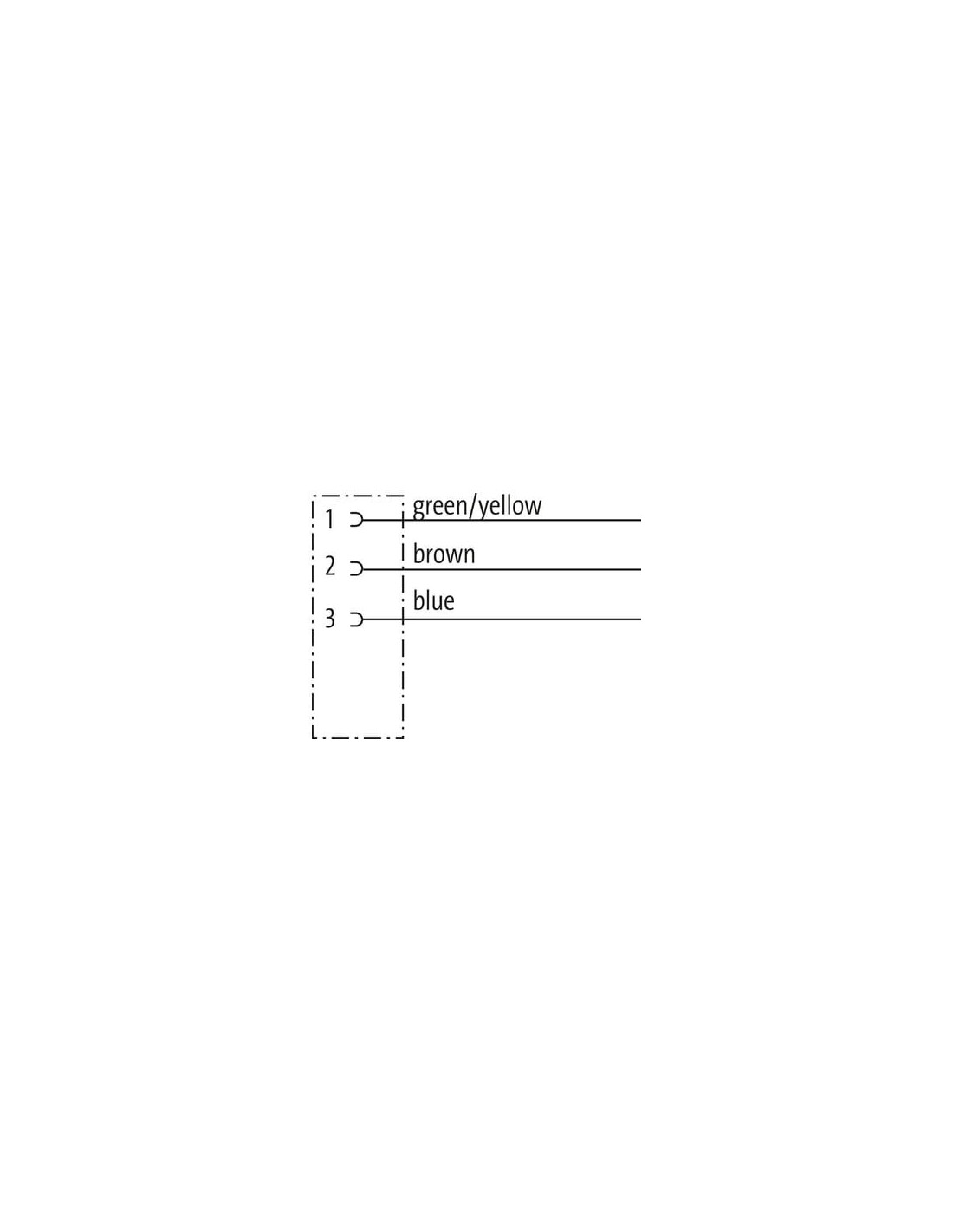

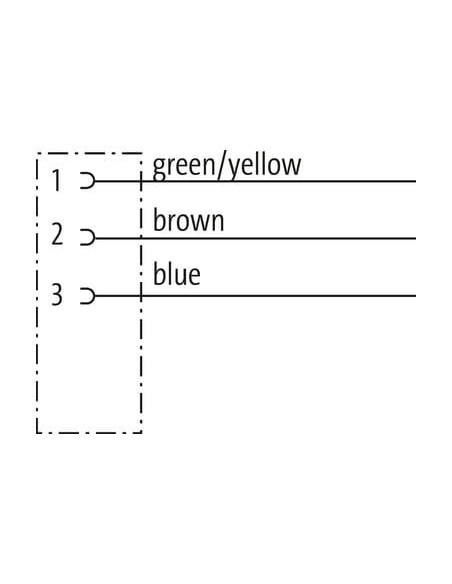

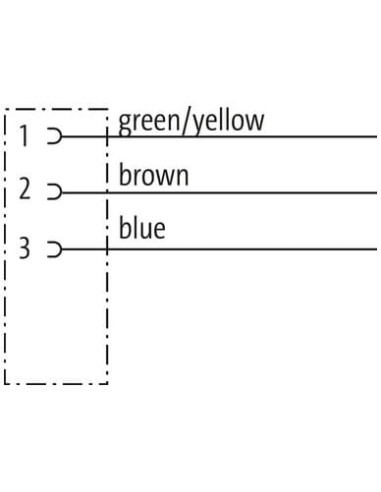

- Trójżyłowy przewód o przekroju 3 x 1,5 mm² (brązowy, niebieski, zielono-żółty – łatwa identyfikacja połączeń).
- Temperatura pracy: od -25°C do +80°C (całość złącza); sam przewód: od -40°C do +80°C (stała instalacja).
- Prąd maksymalny na styk: 12 A, Napięcie robocze: do 600 V AC/DC.
- Odporność na ogień oraz oleje i benzynę – zgodność z normami IEC 60332-2-2, UL 1581.
Zastosowanie złącza 7/8" 3-pinowego z kablem
- Automatyka przemysłowa – szybkie podłączanie czujników, urządzeń wykonawczych oraz elementów systemów sterowania.
- Pozyskiwanie sygnałów i zasilania w maszynach produkcyjnych, liniach pakujących oraz wszędzie tam, gdzie ważna jest odporność na zabrudzenia, wilgoć czy oleje.
- Instalacje zewnętrzne oraz systemy narażone na trudne warunki atmosferyczne i przemysłowe.
Konstrukcja złącza zabezpiecza przewody przed uszkodzeniami mechanicznymi – podłączenie przewodu z zastosowaniem odpowiednich promieni gięcia oraz dodatkowych elementów odciążających (np. opasek kablowych) gwarantuje długotrwałą i bezproblemową eksploatację.
Korzyści z używania złącza 7/8" 3-pinowego z kablem
- Uniwersalność montażu – do zastosowania w szerokim zakresie przemysłu.
- Wysoka odporność na czynniki zewnętrzne: woda, pył, oleje, chemikalia.
- Prosta instalacja – eliminacja konieczności lutowania dzięki gotowym przewodom i czytelnej kolorystyce żył (brązowy – L, niebieski – N, zielono-żółty – PE).
- Możliwość tworzenia połączeń stałych i ruchomych: zaawansowana giętkość przewodu zapewnia niezawodność także w aplikacjach mobilnych.
Złącze 7/8" 3-pinowe z kablem 1 m to produkt idealny do realizacji zadań w automatyce przemysłowej oraz w zastosowaniach, gdzie kluczowe są trwałość i szczelność połączenia. Zapewnia sprawne, bezpieczne i szybkie podłączanie urządzeń w trudnych warunkach środowiskowych.
