Męski prosty
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

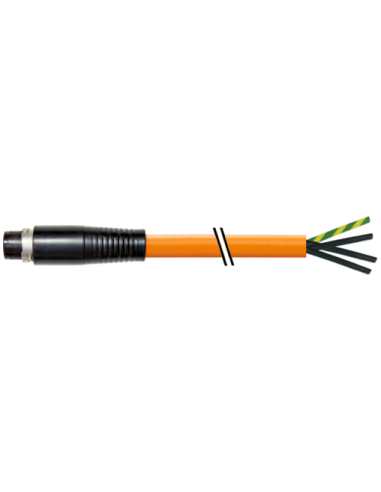

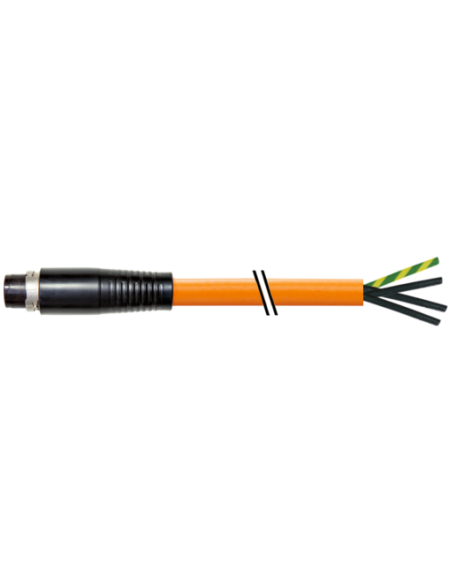

MQ15-X-Power z kablem 0° – Przewód zasilający 15 m, 4-piny, ekranowany
MQ15-X-Power z kablem to niezawodny przewód zasilający, przeznaczony do zastosowań przemysłowych i automatyki. Produkt umożliwia szybkie i bezpieczne podłączenie urządzeń wymagających dużych mocy oraz zapewnia wysoką odporność mechaniczną i chemiczną, co czyni go doskonałym wyborem dla profesjonalistów.
Charakterystyka techniczna MQ15-X-Power – 4-pinowy kabel przemysłowy
Złącze MQ15-X-Power zostało wyposażone w 4 piny (męskie, proste), ekranowanie oplotem miedzianym oraz przewód oznaczony identyfikatorem P12 o długości 15 metrów. Jego budowa zapewnia wysoki poziom ochrony (IP67), dzięki czemu sprawdza się w środowiskach narażonych na wilgoć, zabrudzenia czy kontakt z olejami.
- Długość kabla: 15 metrów
- Liczba żył: 4 (czarny 1, czarny 2, czarny 3, zielono-żółty PE)
- Rodzaj oplotu: miedź, ekranowanie 80%
- Średnica zewnętrzna kabla: 8 mm
- Materiał izolacji: TPE – odporność chemiczna i mechaniczna
- Przekrój przewodów: 1,5 mm²
- Maksymalny prąd na styk: do 13 A
- Maksymalne napięcie robocze: 600 V AC
- Klasa palności: UL94 HB – bezpieczeństwo i trwałość
- Zakres temperatur pracy: od -40°C do +80°C (praca stała)
- Odporność na środki chemiczne, olej i benzynę: możliwość pracy w wymagających warunkach środowiskowych
MQ15-X-Power – Możliwości zastosowania i zalety
MQ15-X-Power z kablem 0° dedykowany jest do szerokiego zastosowania w automatyce przemysłowej, inżynierii maszyn, instalacjach rozdzielczych, systemach zasilania napędów oraz zrobotyzowanych liniach produkcyjnych. Zastosowanie złącza MQ15 gwarantuje trwałe i pewne połączenie, odporne na wielokrotne cykle złączania (minimum 500 cykli) oraz wpływ czynników zewnętrznych.
- Bardzo dobra odporność na warunki przemysłowe: kurz, woda, ścieranie, chemikalia i oleje
- Prosta instalacja dzięki łatwemu dostępowi do kabla i bagnetowemu zamknięciu
- Bezpieczne mocowanie – możliwość zabezpieczenia mechanicznego przed obciążeniem
- Wysoka klasa ochrony IP67 – odporność na zalania i kurz przy skręconym i zamontowanym złączu
- Kolorystyka przewodów ułatwia szybkie podłączenie i diagnostykę
- Elastyczność użytkowania – odpowiedni do ruchomych instalacji dzięki dużej liczbie cykli zginania oraz odporności temperaturowej

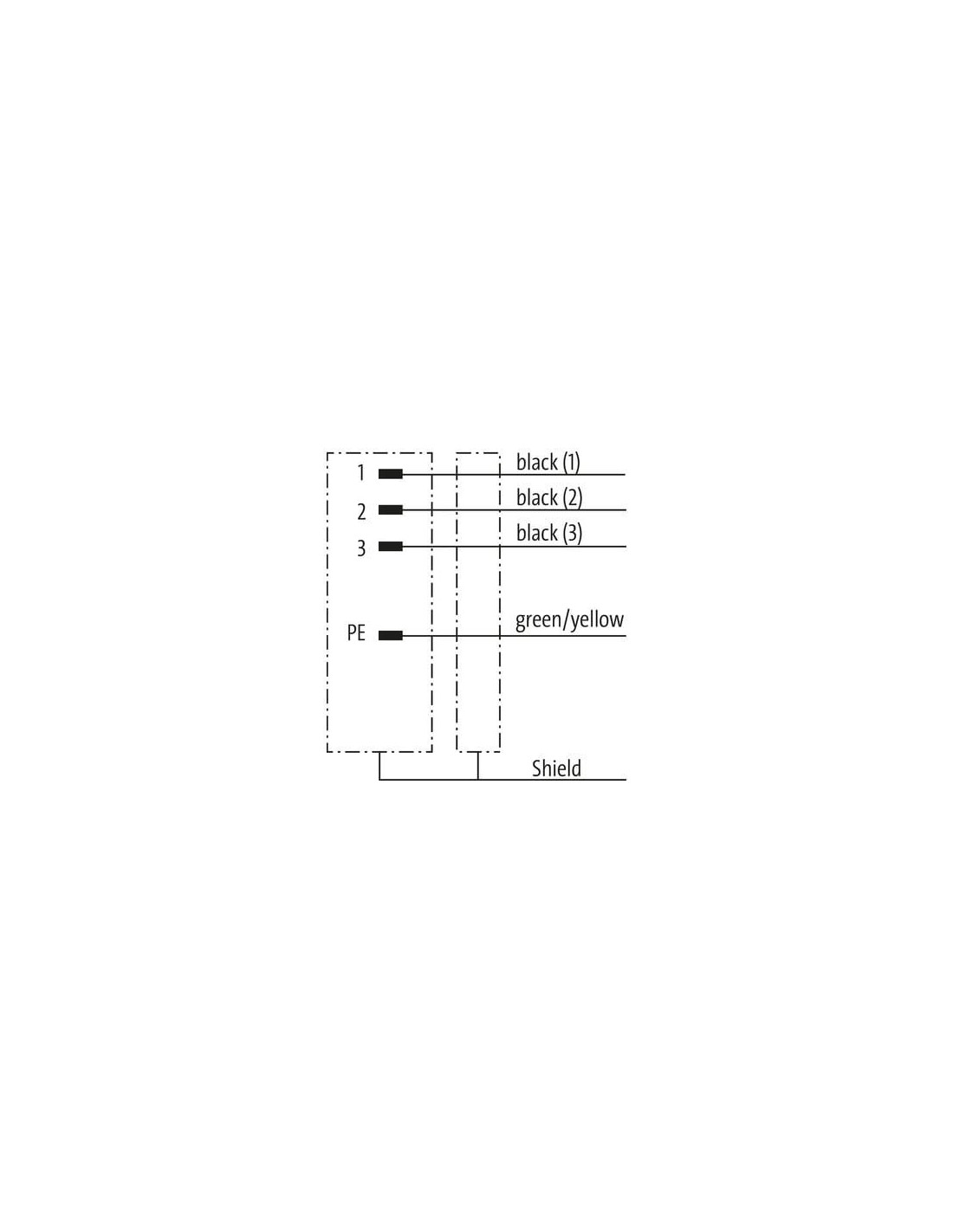

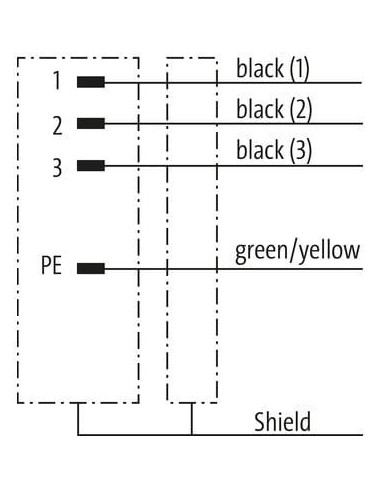

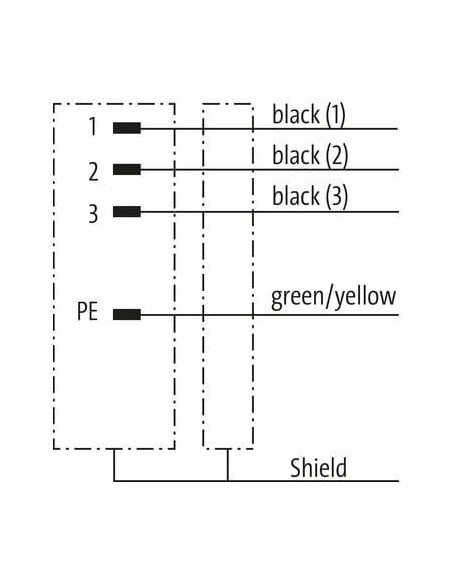

Schematy i dodatkowe informacje – Złącze MQ15-X-Power
Produkt wyposażono w szczegółowy schemat połączeń oraz opis kolorystyczny żył, co upraszcza montaż i eliminuje ryzyko błędnego podłączenia. Ekranowanie zapewnia skuteczną ochronę przed interferencjami elektromagnetycznymi, co ma kluczowe znaczenie w środowiskach wysokiej częstotliwości i w automatyzacji przemysłowej.
To rozwiązanie sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność, odporność na działanie czynników zewnętrznych oraz trwałość w kontekście intensywnego użytkowania mechanicznego.
