Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8" żeński prosty z wolnymi końcami kabli – 7000-78021-9611500
Konektor 7/8" żeński prosty, model 7000-78021-9611500, to profesjonalny element przeznaczony do zastosowań w automatyce przemysłowej, instalacjach elektrycznych oraz systemach zasilania i sterowania. Produkt został wyposażony w solidny kabel elektroenergetyczny o długości 15 metrów z zakończeniem wolnymi przewodami, co pozwala na szybkie i elastyczne podłączenie do różnych urządzeń oraz systemów instalacyjnych.
Zastosowanie konektorów 7/8" żeńskich
Konektory 7/8" są powszechnie wykorzystywane w instalacjach wymagających niezawodnego połączenia elektrycznego o wysokiej wytrzymałości na czynniki zewnętrzne. Znajdują zastosowanie m.in. w:
- Automatyce przemysłowej – połączenia maszyn, czujników, aktuatorów.
- Systemach zasilania – podłączenia szaf sterowniczych, rozdzielnic, napędów.
- Budowie maszyn – elastyczne okablowanie zasilające i sygnałowe.
- Transporcie przemysłowym i logistyce – odporność na drgania i uszkodzenia mechaniczne.
Najważniejsze zalety i cechy konektora 7/8" żeńskiego prostego
- Wysoka trwałość i odporność – obudowa z wysokiej jakości tworzywa sztucznego, odpornego chemicznie i na oleje, z dodatkową powłoką niklowaną oraz blokadą z cynkowego odlewu ciśnieniowego zapewnia zwiększoną żywotność i bezawaryjną eksploatację.
- Stopień ochrony IP67 – zabezpiecza złącze przed kurzem i wilgocią po prawidłowym zainstalowaniu (włożone, przykręcone), co pozwala na bezproblemową pracę w trudnych warunkach przemysłowych.
- Przepustowość prądowa do 12 A oraz napięcie robocze do 1000 V AC umożliwiają zastosowanie w wielu wymagających aplikacjach zasilających.
- Pozłacane styki minimalizują ryzyko utleniania i gwarantują stabilny oraz długotrwały kontakt elektryczny.
- Trwały kabel PUR o podwyższonej odporności mechanicznej i chemicznej (bezołowiowy, bezhalogenowy, bezsilikonowy) gwarantuje bezproblemową pracę również w środowiskach narażonych na działanie olejów, benzyn i agresywnych mediów (konieczne jest indywidualne sprawdzenie odporności w konkretnych aplikacjach).
- Szybka i łatwa instalacja dzięki specjalnej konstrukcji złącza oraz oznaczeniom kolorystycznym żył.
Specyfikacja techniczna – kluczowe informacje dla użytkownika
- Liczba pinów: 5 (czarny, niebieski, brązowy, zielono-żółty, biały)
- Przekrój przewodu: 1,5 mm²
- Długość kabla: 15 m (inne długości dostępne na zamówienie)
- Materiał płaszcza: PUR
- Odporność na temperatury: -25°C do +85°C (przewód: od -50°C do 90°C krótkotrwale)
- Kolor izolacji zewnętrznej: szary
- Normy i certyfikaty: cURus, spełnia UL 1581, IEC 60332-2-2
Budowa i oznaczenia przewodów w konektorze 7/8" 5-pinowym

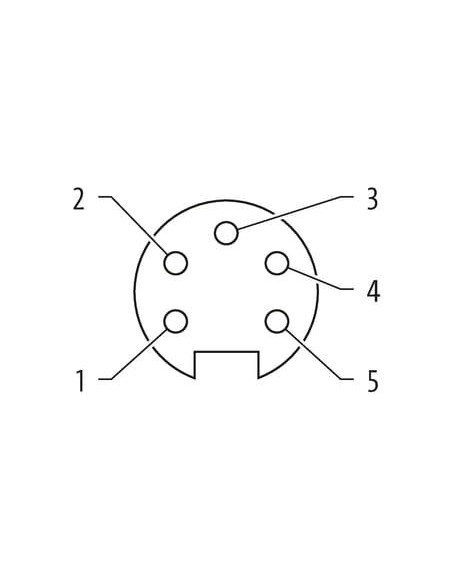

Przewody: czarny (1), niebieski (2), brązowy (3), zielono-żółty (PE), biały (4). Przyporządkowanie pinów zgodne ze schematem montażu umożliwia szybkie podłączenie do standardowych urządzeń w przemyśle.
Konstrukcja złącza zaopatrzona jest w system opaski kodującej, co zapobiega omyłkowym podłączeniom podczas integracji w systemach wieloliniowych.
Podsumowanie – uniwersalne i niezawodne złącze 7/8" żeńskie
Konektor 7/8" żeński, prosty z wolnymi kablami o kodzie 7000-78021-9611500 to solidne, wytrzymałe oraz bezpieczne rozwiązanie dla wszystkich, którzy oczekują niezawodności oraz maksimum elastyczności w instalacjach przemysłowych i energetycznych. Produkt jest rekomendowany do zaawansowanych systemów automatyki oraz dla wymagających środowisk aplikacyjnych.
