Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie

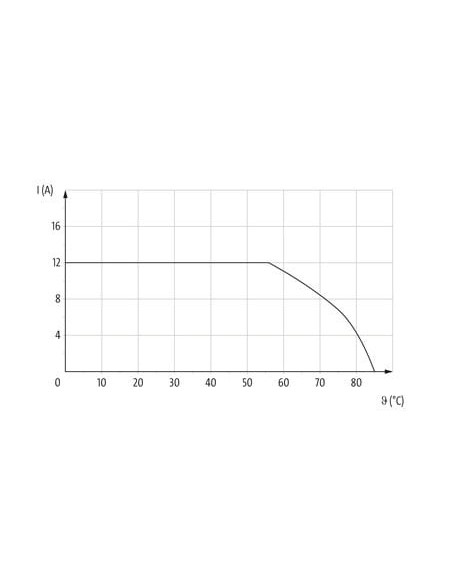

| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

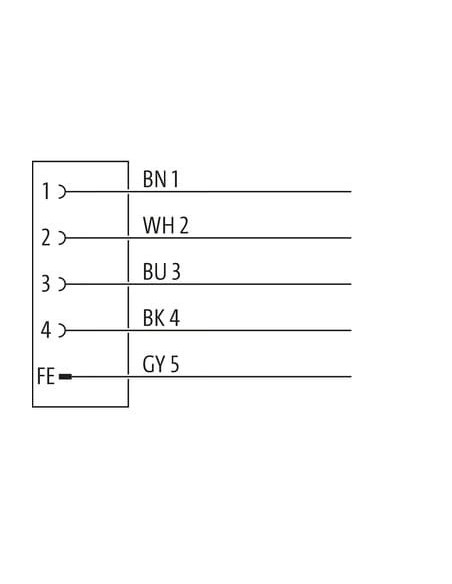

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 Power Kod L – Zasilanie i bezpieczeństwo w automatyce przemysłowej

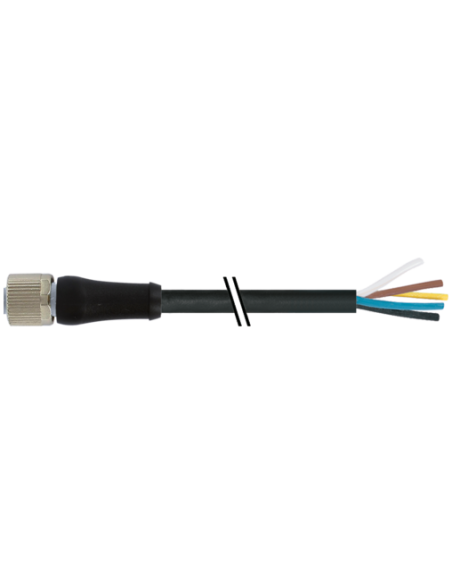

Konektor M12 Power Kod L 7000-P4221-P040500 to wysokiej klasy złącze przemysłowe przeznaczone do zastosowań wymagających stabilnego oraz niezawodnego przesyłu zasilania. Wyposażony w 5 pinów i kodowanie L, konektor umożliwia szybkie i bezpieczne połączenia w systemach automatyki. Dzięki solidnej konstrukcji oraz wysokiej odporności mechanicznej i chemicznej doskonale sprawdza się w najtrudniejszych warunkach środowiskowych.
Wysoka jakość wykonania konektora M12 Power L
Złącze M12 Power L wykonane jest z trwałego tworzywa sztucznego (PUR, FKM) o znakomitej odporności na oleje oraz środki chemiczne, co zapewnia długą eksploatację nawet w strefach narażonych na agresywne media. Materiał styków to pozłacany stop miedzi, co gwarantuje pewność kontaktu i minimalizację strat elektrycznych.
- Stopień ochrony IP65/IP67 – ochrona przed pyłem i wodą
- Odporność temperaturowa - zakres pracy od -25°C do 85°C (kabel: -50°C do 90°C)
- Prąd znamionowy do 12 A na styk
- Zasilanie do 63 V DC
Typowe zastosowania konektora M12 Power Kod L
Złącze M12 Power z kodowaniem L sprawdza się doskonale w sterowaniu maszynami, robotyce, systemach transportu przemysłowego, rozdzielnicach oraz urządzeniach wymagających zasilania o podwyższonej niezawodności. Jego parametry techniczne pozwalają na wykorzystanie zarówno w środowiskach stacjonarnych, jak i mobilnych, a także tam, gdzie konieczne są szybkie i bezpieczne wymiany elementów instalacji.
- Systemy zasilania w automatyce przemysłowej
- Robotyka i maszyny produkcyjne
- Przemysł spożywczy, motoryzacyjny, logistyka
- Aplikacje z ruchomymi elementami dzięki wysokiej elastyczności kabla
Kabel i konstrukcja konektora – wytrzymałość oraz elastyczność
Kabel o długości 5 m wykonany w technologii PUR zapewnia odporność na ścieranie, działanie oleju oraz promieniowanie UV, co jest szczególnie ważne w warunkach przemysłowych i zewnętrznych. Przewód 5-żyłowy (1,5 mm²) umożliwia przesył dużych prądów, a dzięki elastycznej budowie idealnie nadaje się do stosowania w ruchomych częściach maszyn (5 milionów cykli gięcia). Parametry przewodu pozwalają na stosowanie go również w prowadnikach kablowych.
- Kabel wolny od halogenów, bezołowiowy, odporny na działanie ognia
- Idealne rozwiązanie do dynamicznych aplikacji (skręcanie, gięcie)
- Kolorowe oznaczenie przewodów dla szybkiej i pewnej identyfikacji podczas podłączeń
Bezpieczeństwo i zgodność konektora M12 Power z normami
Wszystkie elementy spełniają rygorystyczne normy IEC 61076-2-111 oraz UL, co potwierdza wysoką jakość i niezawodność produktu. Stopień ochrony IP65/IP67 zapewnia bezpieczeństwo użytkowania nawet w wymagających warunkach przemysłowych, a pozłacane styki minimalizują ryzyko awarii oraz zwiększają trwałość połączenia.
- Odporność na wstrząsy i drgania
- Stabilność parametrów elektrycznych w szerokim zakresie temperatur
- Szybki montaż w aplikacjach wymagających dużej liczby cykli przyłączeń
Podsumowanie – Konektor M12 Power L do zastosowań profesjonalnych
Konektor M12 Power Kod L (kod produktu: 7000-P4221-P040500) to nowoczesne, niezawodne rozwiązanie zapewniające bezpieczne zasilanie i stabilną pracę maszyn w różnorodnych gałęziach przemysłu. Odporny na trudne warunki, łatwy w instalacji i konserwacji – stanowi doskonały wybór wszędzie tam, gdzie istotne są niezawodność, bezpieczeństwo i długowieczność połączeń elektrycznych.
