Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

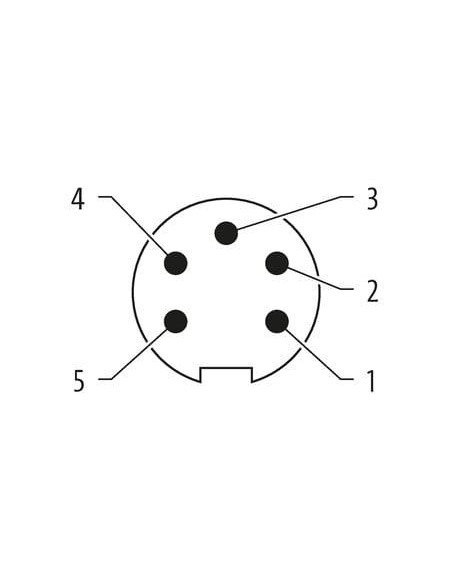

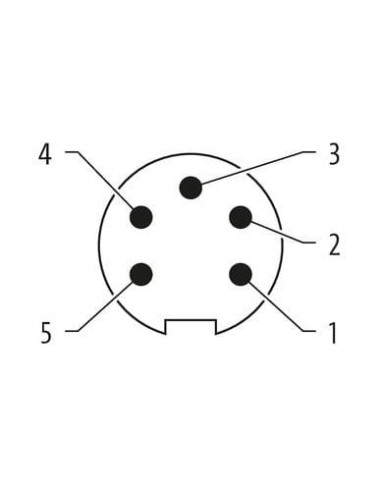

| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

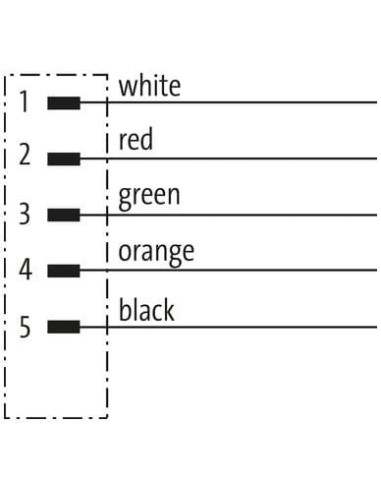

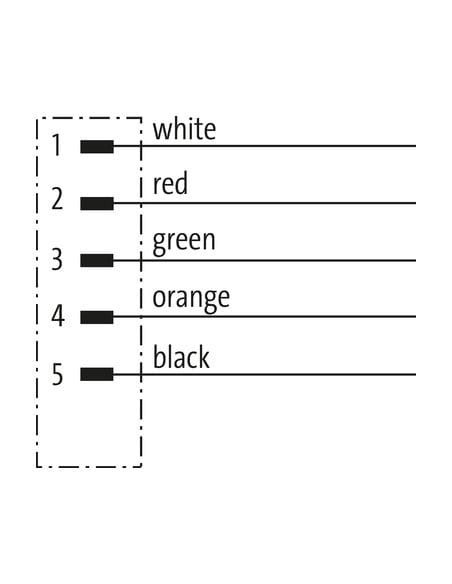

| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

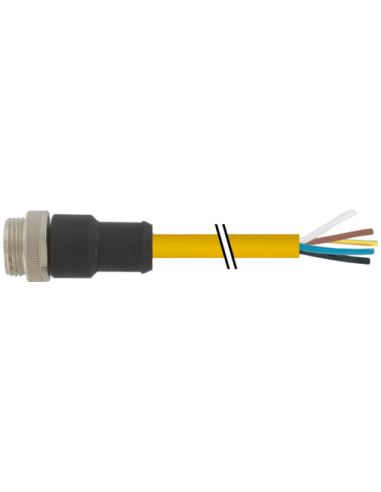

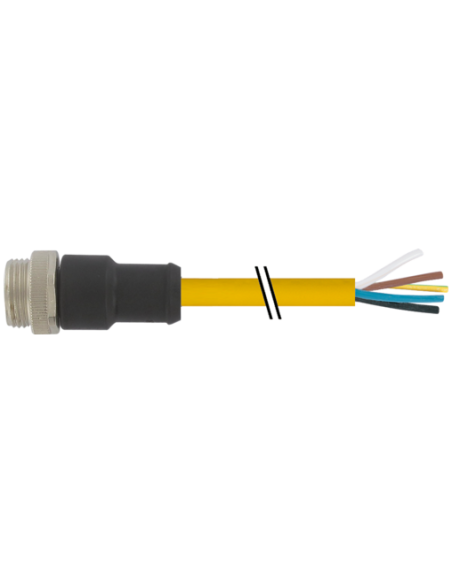

Złącze przemysłowe Mini 7/8" 5-pinowe męskie z przewodem – 7700-A5001-U1D0300
Mini 7/8" 5-biegunowe złącze męskie z kablem to uniwersalne rozwiązanie dedykowane do zastosowań w przemyśle, automatyce, instalacjach maszynowych oraz w aplikacjach wymagających niezawodnego połączenia sygnałów i zasilania. Dzięki solidnej konstrukcji oraz wysokiej odporności na warunki środowiskowe sprawdzi się nawet w wymagających aplikacjach przemysłowych.
Zalety i cechy charakterystyczne złącza 7/8" 5-pinowego z kablem
- Trwałość i niezawodność – solidna konstrukcja z obudową wykonaną z PUR oraz powłoką niklową gwarantuje odporność na uszkodzenia mechaniczne i wpływ czynników chemicznych.
- Wysoki stopień ochrony IP68 – złącze zapewnia pełną ochronę przed kurzem i wodą, co czyni je idealnym do pracy w trudnych warunkach przemysłowych.
- Bezpieczeństwo połączenia – zabezpieczenie przeciwwstrząsowe oraz solidne mocowanie typu „włożone, przykręcone” z momentem dokręcania 1,5 Nm przekładają się na stabilność połączenia nawet w środowiskach narażonych na wibracje.
- Uniwersalna budowa – standardowa forma rodziny 7/8” oraz gwint 7/8” umożliwia kompatybilność z wieloma instalacjami przemysłowymi.
- Przewód 5-żyłowy – wyraźnie oznaczone żyły (biały, czerwony, zielony, pomarańczowy, czarny) ułatwiają szybki i pewny montaż.
- Szeroki zakres temperatur pracy – odpowiedni do pracy w temperaturach od -25°C do +80°C (w zależności od jakości kabla nawet od -50°C do +105°C), co umożliwia eksploatację zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Wysokie parametry elektryczne – obsługa napięć do 600 V oraz prąd znamionowy do 9 A na styk pozwala na stosowanie w instalacjach o dużym obciążeniu prądowym.
Zastosowania złącza Mini 7/8" 5-pinowego
Mini 7/8" 5-pinowy męski wtyk prosty z kablem znajduje szerokie zastosowanie, m.in. w:
- zasilaniu i okablowaniu silników elektrycznych, czujników oraz siłowników w automatyce przemysłowej,
- systemach transportowych i przenośnikach taśmowych,
- instalacjach rozproszonych – szafach sterowniczych, maszynach produkcyjnych,
- rozwiązaniach wymagających wysokiej szczelności i odporności na oleje oraz substancje chemiczne,
- połączeniach urządzeń eksploatowanych w trudnych warunkach środowiskowych.
Budowa i ergonomia złącza 7/8" 5-biegunowego
Ergonomiczne rozwiązania montażowe, takie jak standard SW24 do dokręcania oraz identyfikacja przewodów poprzez kolory, znacznie ułatwiają instalację. Dodatkowo produkt umożliwia indywidualne dopasowanie długości przewodu do potrzeb użytkownika.
Konstrukcja z elastycznym, wytrzymałym kablem z powłoką TPE, spełniająca wymagania stawiane przez środowiska wolne od halogenów i ołowiu, nadaje się do zastosowań zgodnych z obowiązującymi normami ekologicznymi oraz bezpieczeństwa. Wysoka odporność na płomienie potwierdzona jest normami UL oraz IEC.
Parametry instalacyjne i bezpieczeństwo użytkowania
Przemyślana konstrukcja pozwala na łatwe prowadzenie kabli (promień gięcia od 8 do 10 x średnica zewnętrzna kabla), z możliwością ochrony połączeń za pomocą opasek zaciskowych. Całość spełnia wymagania norm UL, cURus oraz IP68.
Podsumowanie – złącze przemysłowe 7700-A5001-U1D0300
Wysokiej klasy złącze Mini 7/8" 5-pinowe męskie z przewodem to niezawodne rozwiązanie do zastosowań przemysłowych i automatyki, gdzie liczy się bezpieczeństwo, trwałość oraz uniwersalność połączenia. Odpowiednie do zasilania urządzeń, przesyłu sygnałów oraz integracji w nowoczesnych instalacjach przemysłowych.
