Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Konektor kabelowy 7/8" 5-pinowy 7700-A5021-UMD3000 – przewód zasilający 30m PUR
Konektor prosty 7/8" 5-pinowy z przewodem o długości 30 metrów to niezawodne rozwiązanie przeznaczone do zasilania oraz transmisji sygnału w przemyśle automatyki, systemach sterowania, maszynach i instalacjach energetycznych. Przewód o kodzie produktu 7700-A5021-UMD3000 został zaprojektowany z myślą o wysokiej trwałości oraz odporności na trudne warunki środowiskowe.
Budowa i główne cechy konektora 7/8" 5-pin
- Wtyk prosty żeński 7/8" (5 pinów), kompatybilny z systemami automatyki przemysłowej.
- Materiał obudowy: wytrzymały PUR, wykazujący wysoką odporność chemiczną oraz na działanie olejów i paliw.
- Stopień ochrony IP68: przewód przeznaczony do zastosowań w trudnych warunkach – odporny na kurz, wilgoć oraz krótkotrwałe zanurzenie w wodzie.
- Przewód 5-żyłowy o przekroju 1,5 mm² umożliwia przesyłanie wysokiego prądu (do 9A) oraz napięć do 600V.
- Oznaczenia kolorystyczne żył zgodne ze standardami (czarny, niebieski, brązowy, biały, zielono-żółty) zapewniają szybki i pewny montaż.
Konstrukcja konektora oparta na odpornym na uszkodzenia cynkowym odlewie ciśnieniowym oraz niklowanej powłoce blokady gwarantuje trwałość i bezpieczeństwo nawet podczas intensywnej eksploatacji.
Zastosowania konektora prostego 7/8" 5-pinowego
- Zasilanie maszyn przemysłowych – doskonały do podłączania silników, czujników, rozdzielnic oraz innych urządzeń automatyki.
- Systemy sterowania i automatyki – idealny w rozproszonych strukturach sterowania, gdzie wysoka niezawodność połączeń i odporność na zakłócenia mają kluczowe znaczenie.
- Instalacje zewnętrzne i wewnętrzne – dzięki szczelności IP68 oraz wytrzymałości mechanicznej znajduje zastosowanie również w środowiskach narażonych na działanie czynników atmosferycznych oraz zabrudzenia.
- Aplikacje w przemyśle ciężkim, energetyce oraz produkcji – zapewnia długotrwałą niezawodność nawet podczas pracy pod dużym obciążeniem elektrycznym i mechanicznym.
Wytrzymałość i odporność przewodu PUR 30 metrów
Przewód PUR cechuje się wysoką elastycznością i odpornością na ścieranie, co znacznie wydłuża jego żywotność. Materiał płaszcza skutecznie chroni przed wpływem olejów, substancji chemicznych oraz płomienia (zgodność z IEC 60332-2-2, UL 1581).
Przewód umożliwia pracę w szerokim zakresie temperatur: od -50°C do +80°C (praca stała) oraz od -20°C do +80°C w ruchu, dzięki czemu sprawdza się zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Bezpieczeństwo i wygoda montażu wtyku 7/8”
- Blokada antywstrząsowa – konstrukcja z zabezpieczeniem przed odkręceniem eliminuje ryzyko przypadkowego rozłączenia.

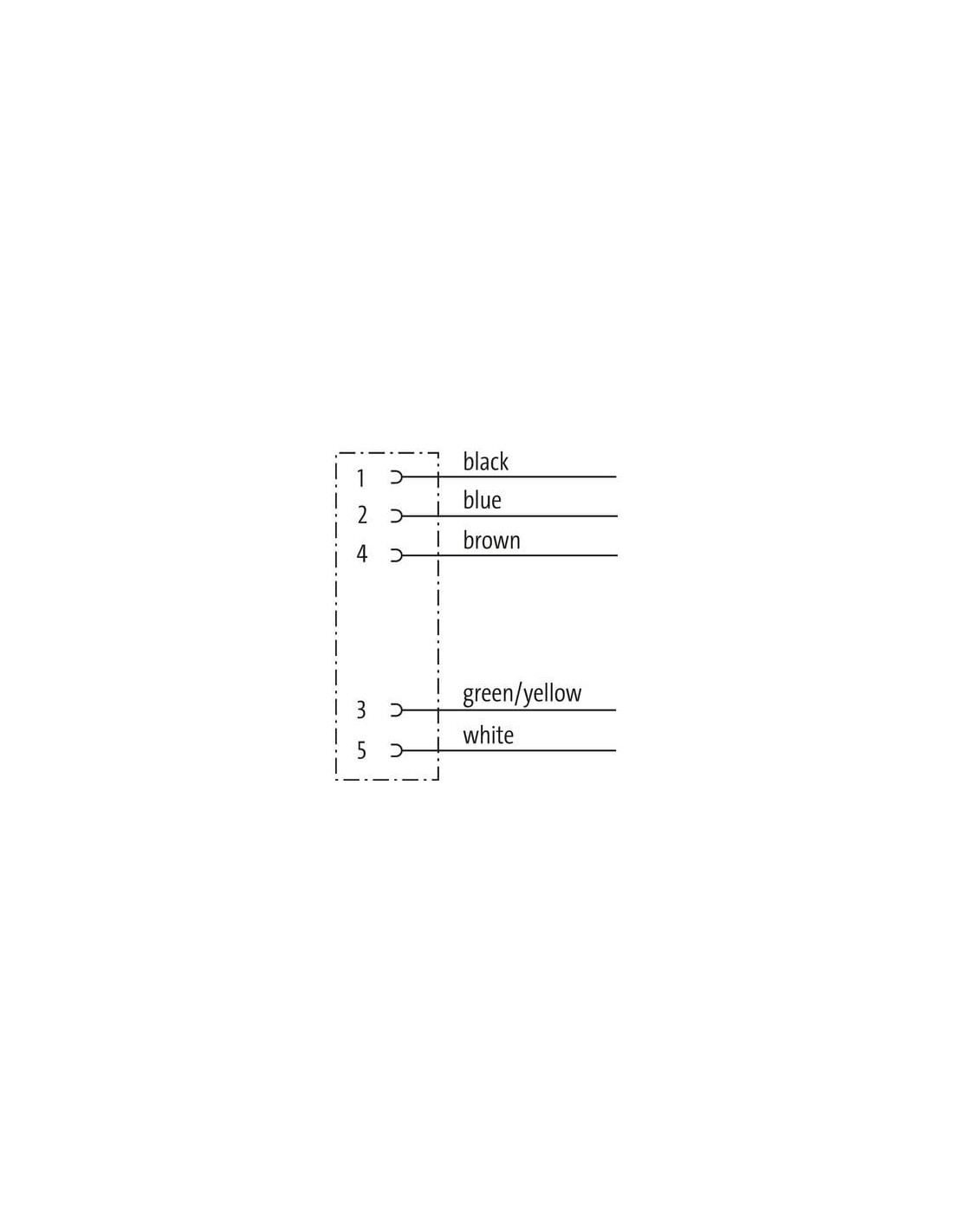

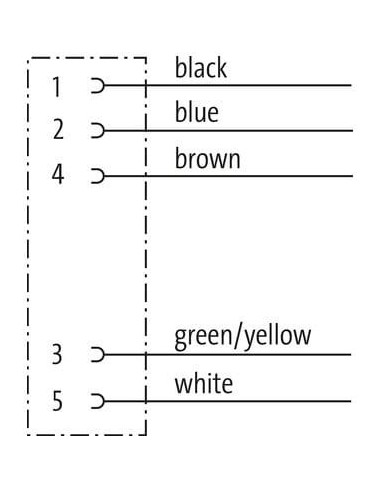

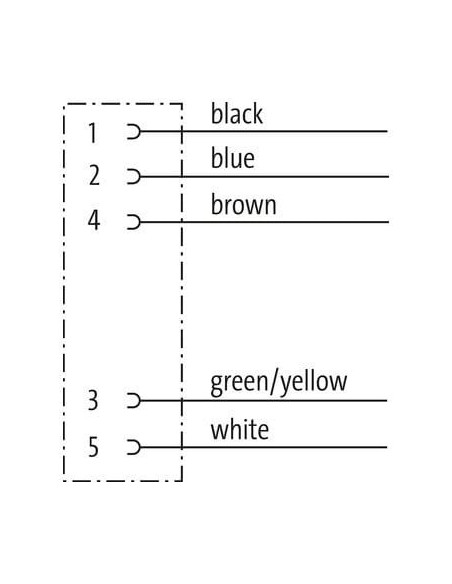

- Oznaczenia kolorów żył oraz schemat połączeń oszczędzają czas podczas instalacji i serwisowania.
- Promień gięcia: minimum 7,5x średnica zewnętrzna (przy układaniu na stałe), 10x średnica (przy pracy w ruchu).
- Wysoka liczba cykli zgięcia – do 5 milionów cykli (C-track), co czyni przewód bardzo trwałym także w dynamicznych aplikacjach.
Konektor kabel mini 7/8" 5-pin, 30m, PUR to profesjonalne rozwiązanie zaprojektowane z myślą o wytrzymałości, niezawodności oraz bezpieczeństwie pracy w wymagających aplikacjach automatyki przemysłowej, energetyce i instalacjach energetycznych. Dzięki szerokiemu zakresowi temperatur, wysokiemu stopniowi ochrony oraz zgodności ze standardami przemysłowymi, doskonale sprawdzi się w najbardziej wymagających warunkach użytkowania.
