Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

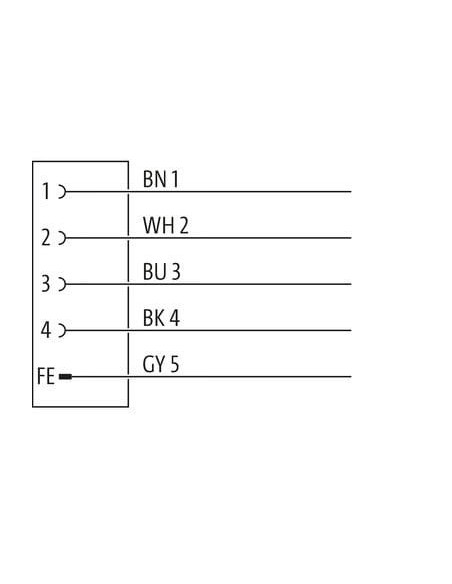

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

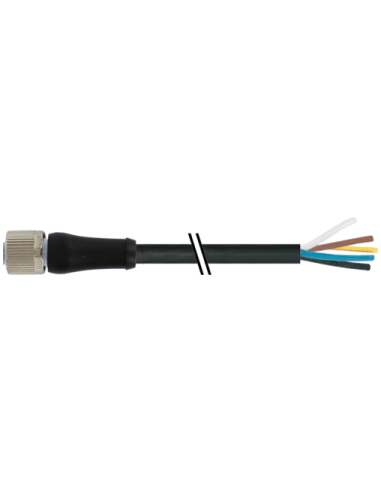

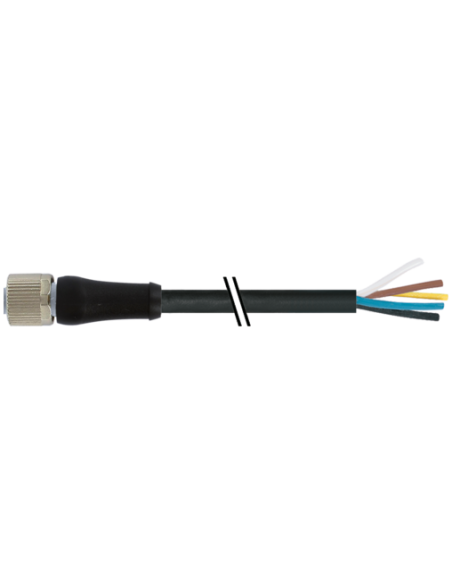

Konektor M12 Power Kod L żeński 0° – profesjonalne rozwiązanie zasilające
Konektor M12 Power Kod L o numerze katalogowym 7000-P4221-P042500 to wysokiej jakości złącze zasilające przeznaczone do zastosowań przemysłowych, w których wymagana jest niezawodność, bezpieczeństwo oraz długa żywotność połączeń elektrycznych. Produkt posiada 5 pinów oraz prosty, żeński korpus wykonany z wytrzymałego tworzywa PUR, co gwarantuje doskonałą odporność zarówno mechaniczną, jak i chemiczną, w tym również na działanie olejów i innych typowych substancji wykorzystywanych w przemyśle.
Uniwersalne zastosowanie konektora M12 Power do wymagających aplikacji
Złącze M12 Power Kod L doskonale sprawdza się w środowiskach automatyki przemysłowej, inżynierii maszyn, systemach robotyki, energetyce, infrastrukturze budynkowej oraz w instalacjach związanych z zarządzaniem energią. Dzięki wysokim parametrom elektrycznym (napięcie robocze do 63V DC i prąd do 12A na pin) konektor znajduje zastosowanie w układach zasilających wymagających niezawodności, na przykład w zasilaniu silników, napędów, przetworników czy systemów sterowania.
- Ochrona IP65/IP67 – gwarantuje szczelność nawet w bardzo wymagających warunkach środowiskowych.
- Solidna konstrukcja – plastikowa obudowa PUR, cynkowa blokada oraz pozłacane styki zapewniają odporność na uszkodzenia mechaniczne i korozję.
- Szeroki zakres temperatur pracy – od -25°C do +85°C, co pozwala na pracę zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Bezhalogenowe oraz bezołowiowe materiały – idealne według norm środowiskowych i przemysłowych.
- Zabezpieczenie przeciwwstrząsowe – pewne i trwałe połączenie, nawet w miejscach narażonych na drgania.
Zalety stosowania złącza M12 Power Kod L 7000-P4221-P042500
Stosowanie konektora M12 Power Kod L przekłada się na bezpieczeństwo i pewność instalacji zasilających dzięki:
- Wytrzymałemu kablowi o długości 25 m, który umożliwia montaż w dużych instalacjach.
- Pozłacanym stykom – zwiększona odporność kontaktów na utlenianie i niezawodność przesyłu energii.
- Normie IEC 61076-2-111 – zgodność ze standardami gwarantuje uniwersalność i kompatybilność.
- Szybki i pewny montaż – złącze jest przeznaczone do włożenia i przykręcenia, co zapewnia wygodę użytkowania.
Złącze M12 Power Kod L – specyficzne cechy konstrukcyjne
Konektor M12 Power wyróżnia się ergonomiczną konstrukcją, która umożliwia łatwy montaż i podłączenie przewodów. Średnica gwintu to M12 x 1, kąt prosty (0°), a kabel posiada 5 żył o przekroju 1,5 mm² każda, co zapewnia wysoką jakość przesyłu mocy. Kolorystyka przewodów ułatwia identyfikację podczas montażu.
- Średnica osłony zewnętrznej – 8,2 mm, materiał płaszcza: PUR.
- Bardzo dobra wytrzymałość chemiczna i na UV (zgodność z normą DIN EN ISO 4892-2 A).
- Wysoka obciążalność prądowa do 13,5A na przewód, zgodnie z normą VDE.
- Wytrzymałość na zginanie oraz duża liczba cykli gięcia i skręcania kabli (do 5 milionów cykli, 2 miliony cykli skręcania).
Bezpieczeństwo i długowieczność w przemyśle
Konektor M12 Power Kod L jest dedykowany do zasilania urządzeń wymagających wysokiego poziomu ochrony przed kurzem, wodą i mechanicznym uszkodzeniem. Szczególną zaletą jest wysoka odporność na drgania oraz stabilność parametrów elektrycznych nawet w warunkach zmiennej temperatury i wilgotności.
Produkt zapewnia prosty montaż, długą żywotność oraz wysoki poziom bezpieczeństwa użytkowania, co czyni go niezastąpionym elementem każdej nowoczesnej instalacji automatyki i zasilania.
