Zasilanie
M12, 4-piny
Żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

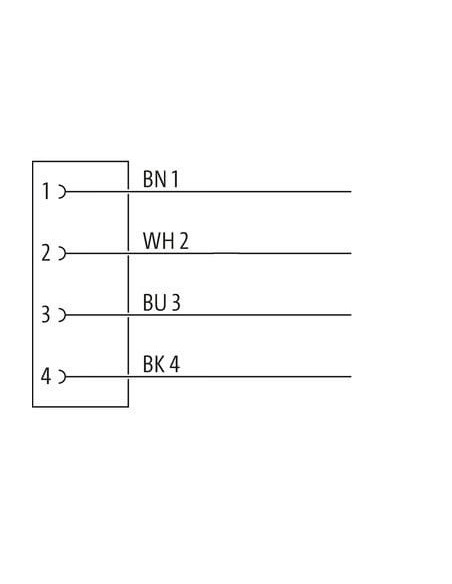

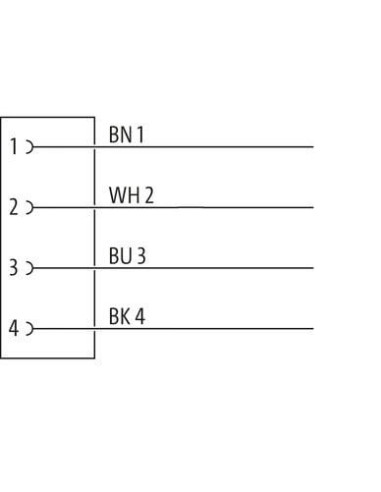

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

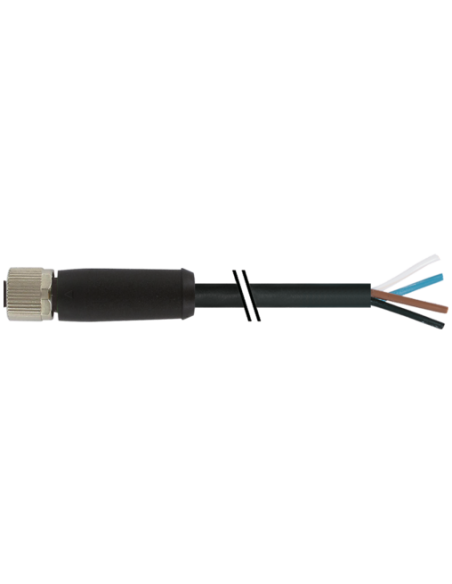

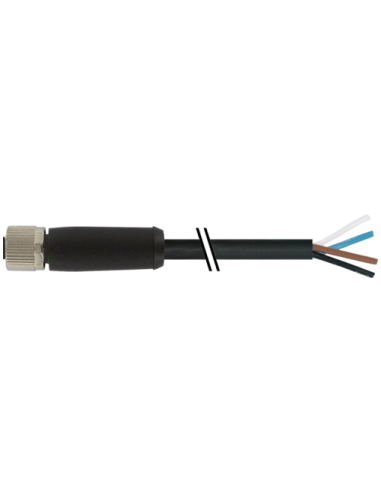

Złącze żeńskie M12 Kod L z kablem – profesjonalne rozwiązanie do zasilania, automatyki i przemysłu
Złącze żeńskie M12 z kodowaniem L o kodzie produktu 7000-P4121-P370100 to niezawodny i powszechnie stosowany komponent przeznaczony do zasilania urządzeń w przemyśle automatyki, robotyki oraz maszyn i linii produkcyjnych. Produkt wyróżnia się możliwością pracy w trudnych warunkach środowiskowych dzięki wysokiemu stopniowi ochrony oraz odporności na działanie olejów, chemikaliów i promieniowania UV.
Kluczowe zalety i zastosowania złącza M12 Kod L
- Uniwersalność – złącze przeznaczone do zasilania urządzeń o wysokim poborze prądu, takich jak serwonapędy, silniki, zasilacze, systemy rozdzielcze w szafach automatyki i maszyny przemysłowe.
- Solidność wykonania – wykonane z wytrzymałych materiałów: obudowa z tworzywa PUR, uszczelka FKM, blokada z cynkowego odlewu ciśnieniowego oraz pozłacane styki.
- Ochrona IP65/IP67 – zapewnia odporność na pył, wodę i oleje, nawet podczas pracy w trudnych warunkach przemysłowych, dzięki czemu idealnie sprawdzi się w automatyce przemysłowej, logistycznej i procesowej.
- Wysoka prądowość – do 16 A na styk oraz napięcie pracy do 63 V DC umożliwiają bezpieczne zasilanie wymagających komponentów.
- Bezpieczeństwo montażu – kodowanie L oraz prosta konstrukcja złącza ułatwiają szybką i pewną instalację, chroniąc przed błędnym podłączeniem.
- Wytrzymały przewód – kabel o długości 1 m i przekroju 2,5 mm² przystosowany do pracy w ruchomych aplikacjach, zgodny z wymaganiami odporności mechanicznej i chemicznej (m.in. na benzynę, oleje i promieniowanie UV).
Konstrukcja i wytrzymałość złącza M12 Kod L z kablem

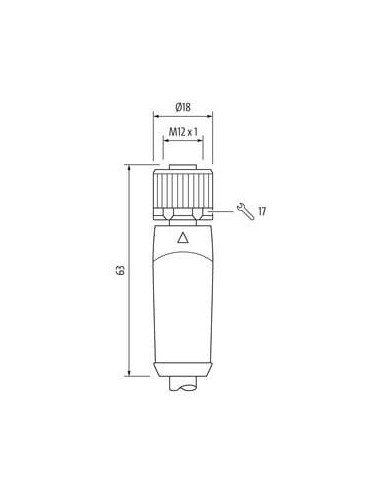

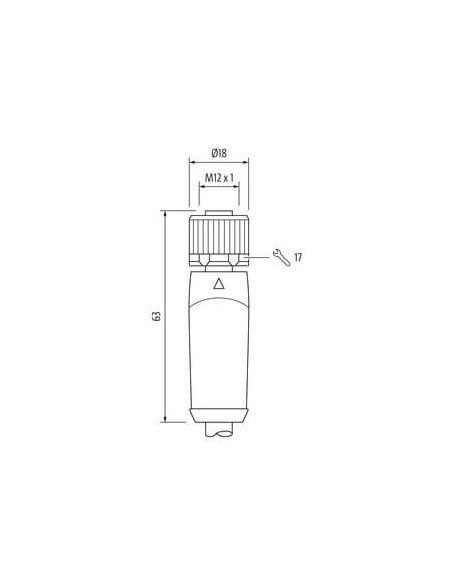

Solidna konstrukcja mechaniczna oraz odporność na wstrząsy umożliwiają instalację w miejscach narażonych na drgania i uderzenia. Złącze wyposażone jest w precyzyjny gwint M12 x 1, a kąt wyprowadzenia kabla wynosi 0° (proste).
Zabezpieczenia przeciwwstrząsowe oraz trwałość mechaniczna sprawiają, że komponent może być wykorzystywany w aplikacjach o wysokiej dynamice, w tym w robotyce oraz instalacjach ruchomych (zgodność z wymaganiami dotyczącymi liczby cykli gięcia i skręcania - C-track).
Typowe obszary zastosowania złącza M12 L-kod
- Systemy zasilania w szafach sterowniczych i rozdzielnicach.
- Podłączanie napędów, serwonapędów oraz silników prądu stałego lub zmiennego.
- Instalacje automatyki fabrycznej, transportowej i procesowej.
- Aplikacje przemysłowe narażone na wibracje, wilgoć, zapylenie oraz kontakt z substancjami chemicznymi.
- Systemy rozdziału energii do maszyn i linii produkcyjnych.
Parametry przewodu i wytrzymałość środowiskowa
Przewód zasilający to czterożyłowa skrętka miedziana o wysokiej elastyczności i przekroju 2,5 mm², powleczona płaszczem PUR. Przewód jest odporny na zginanie, skręcanie oraz działanie agresywnych mediów, takich jak oleje, benzyna czy chemikalia przemysłowe.
- Temperatury pracy: od -50°C do +90°C (praca stała)
- Odporność na promieniowanie UV (DIN EN ISO 4892-2 A) oraz płomień (UL 1581, IEC 60332-2-2)
- Bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW
Bezpieczeństwo i normy
Złącze spełnia wymagania norm IEC 61076-2-111 oraz EN IEC 60529 dotyczące ochrony przed wpływami środowiskowymi i zapewnia stopień ochrony IP65 oraz IP67 w stanie zmontowanym. Produkt posiada certyfikaty jakości i zgodności, co umożliwia jego bezpieczne zastosowanie w instalacjach przemysłowych i automatyce.
Złącze żeńskie M12 Kod L z przewodem to sprawdzone rozwiązanie dla przemysłu, które zapewnia bezpieczne oraz trwałe połączenie zasilające, nawet w najbardziej wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Zasilanie »
