Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

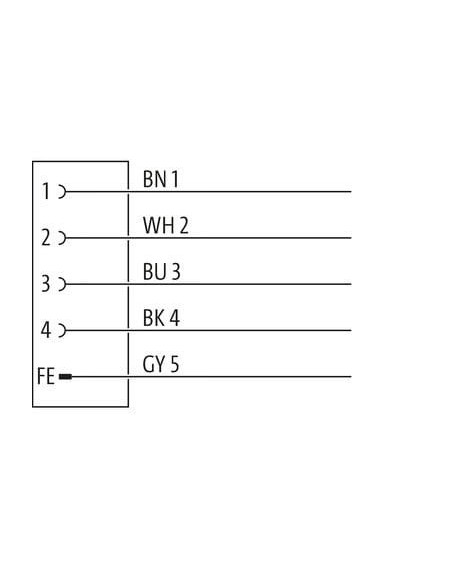

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

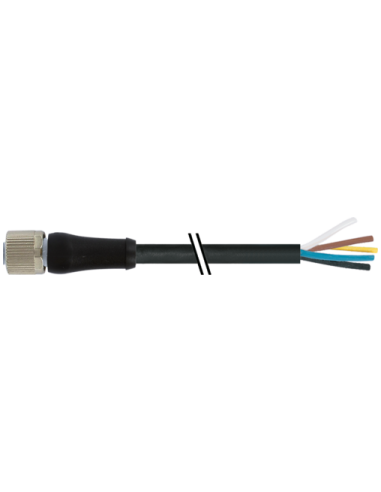

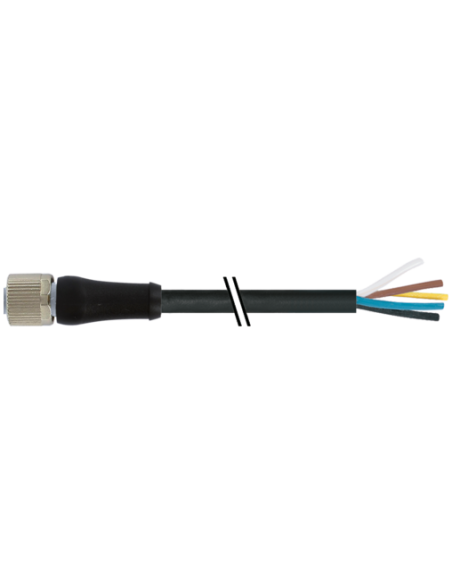

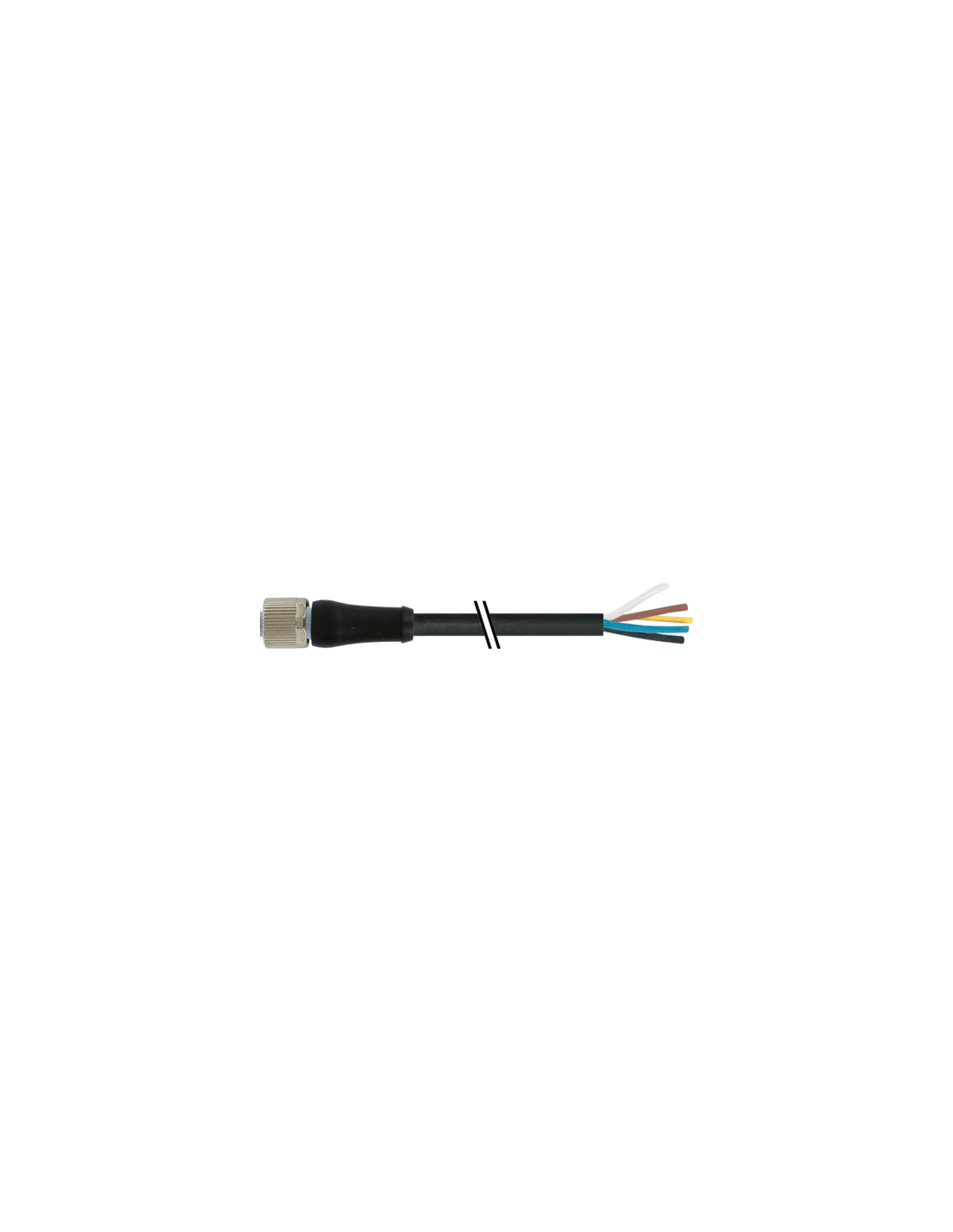

Konektor M12 Power kod L żeński prosty 5-pinowy – profesjonalne złącze do zasilania maszyn i urządzeń przemysłowych
Konektor M12 Power kod L żeński 0° (kod: 7000-P4221-P040100) to wysokiej klasy złącze stosowane w wymagających aplikacjach automatyki przemysłowej, gdzie istotne są niezawodność i bezpieczeństwo połączeń zasilających. Produkt znajduje zastosowanie zarówno w maszynach produkcyjnych, jak i w zaawansowanych instalacjach automatyki oraz robotyki.
Najważniejsze cechy konektora M12 Power kod L żeński
- 5-pinowe złącze z kodowaniem L umożliwia przesył zasilania do 12 A i napięcia do 63 V DC, co czyni je idealnym do zasilania napędów i obwodów mocy w automatyce.
- Prosta, żeńska konstrukcja ułatwia szybki montaż oraz integrację z wieloma popularnymi typami przewodów zasilających.
- Obudowa z tworzywa PUR zapewnia wysoką odporność mechaniczną, a także odporność na oleje oraz szeroką gamę mediów chemicznych.
- Stopień ochrony IP65 / IP67 (przy połączeniu włożonym i przykręconym) gwarantuje niezawodne działanie nawet w trudnych warunkach przemysłowych, zapobiegając wnikaniu wody i pyłów.
- Pozłacane styki zwiększają trwałość połączenia elektrycznego oraz odporność na korozję.
- Zabezpieczenie przeciwwstrząsowe zwiększa bezpieczeństwo pracy nawet w środowiskach o dużych wibracjach.
Zalety zastosowania konektora M12 Power kod L – bezpieczeństwo i uniwersalność w przemyśle
Konektor M12 Power kod L jest dedykowany do profesjonalnych zastosowań przemysłowych, gdzie liczy się niezawodność zasilania oraz wysoka wydajność prądowa. Dzięki solidnej budowie i standardowi IEC 61076-2-111 produkt spełnia restrykcyjne wymagania branży automatyki oraz oczekiwania producentów maszyn i integratorów systemów.
Specjalnie zaprojektowana izolacja PUR oraz przewody o przekroju 1,5 mm² umożliwiają zastosowanie złącza do transmisji wyższych prądów, co jest kluczowe w przypadku nowoczesnych napędów i silników serwo.
Typowe zastosowania konektora M12 Power kod L żeński
- Automatyka przemysłowa – zasilanie serwosilników, rozdzielnic, paneli sterowniczych.
- Robotyka – złącza do modułów zasilania ramion i osi robotów.
- Budowa maszyn – połączenia napędów, silników i urządzeń wykonawczych.
- Transport i logistyka – systemy przenośników, automaty zasilające, magazyny wysokiego składowania.
- Sieci energetyczne – wszędzie, gdzie konieczne jest bezpieczne prowadzenie zasilania i ochrona przed czynnikami zewnętrznymi.
Budowa, wytrzymałość i odporność na warunki środowiskowe
Solidny korpus złącza wykonany z odpornego na wstrząsy i chemikalia tworzywa sztucznego, uszczelka FKM oraz niklowany pierścień blokujący gwarantują długotrwałą eksploatację w środowiskach o dużej wilgotności, zapyleniu oraz ekspozycji na kontakt z olejami przemysłowymi.
Dzięki wysokiemu stopniowi ochrony oraz szerokiemu zakresowi temperatur pracy od -25°C do +85°C, złącze zapewnia bezproblemowe działanie zarówno w standardowych halach produkcyjnych, jak i w trudnych warunkach zewnętrznych.
Parametry instalacyjne i wygoda użytkowania
- Łatwa instalacja dzięki standardowemu gwintowi M12x1 oraz ergonomicznej obudowie o długości 53,5 mm.
- Wysoka zgodność z systemami ochronnymi – można stosować w peszlach o średnicy wewnętrznej 12 mm.
- Bezproblemowa integracja w aplikacjach z dynamicznym ruchem – kabel o wysokiej odporności na zginanie i skręcanie, przystosowany do pracy w układach C-track oraz aplikacjach narażonych na ruch i drgania.
Podsumowanie – Konektor M12 Power kod L żeński 0°
Proste i niezawodne rozwiązanie do przesyłu zasilania, spełniające wymagania nawet najbardziej wymagających instalacji przemysłowych. Złącze M12 Power, dzięki solidnej konstrukcji, odporności na warunki środowiskowe oraz wysokim parametrom prądowym, znajduje zastosowanie w nowoczesnych liniach produkcyjnych, w sterowaniu maszynami oraz w automatyzacji procesów – gwarantując bezpieczeństwo, uniwersalność i bezproblemową eksploatację przez długi czas.
