Żeński proste

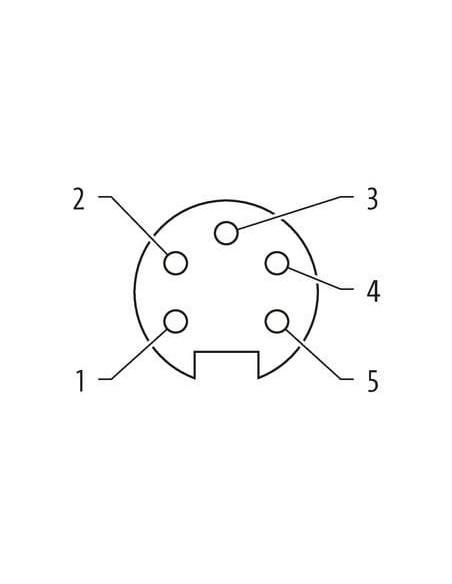

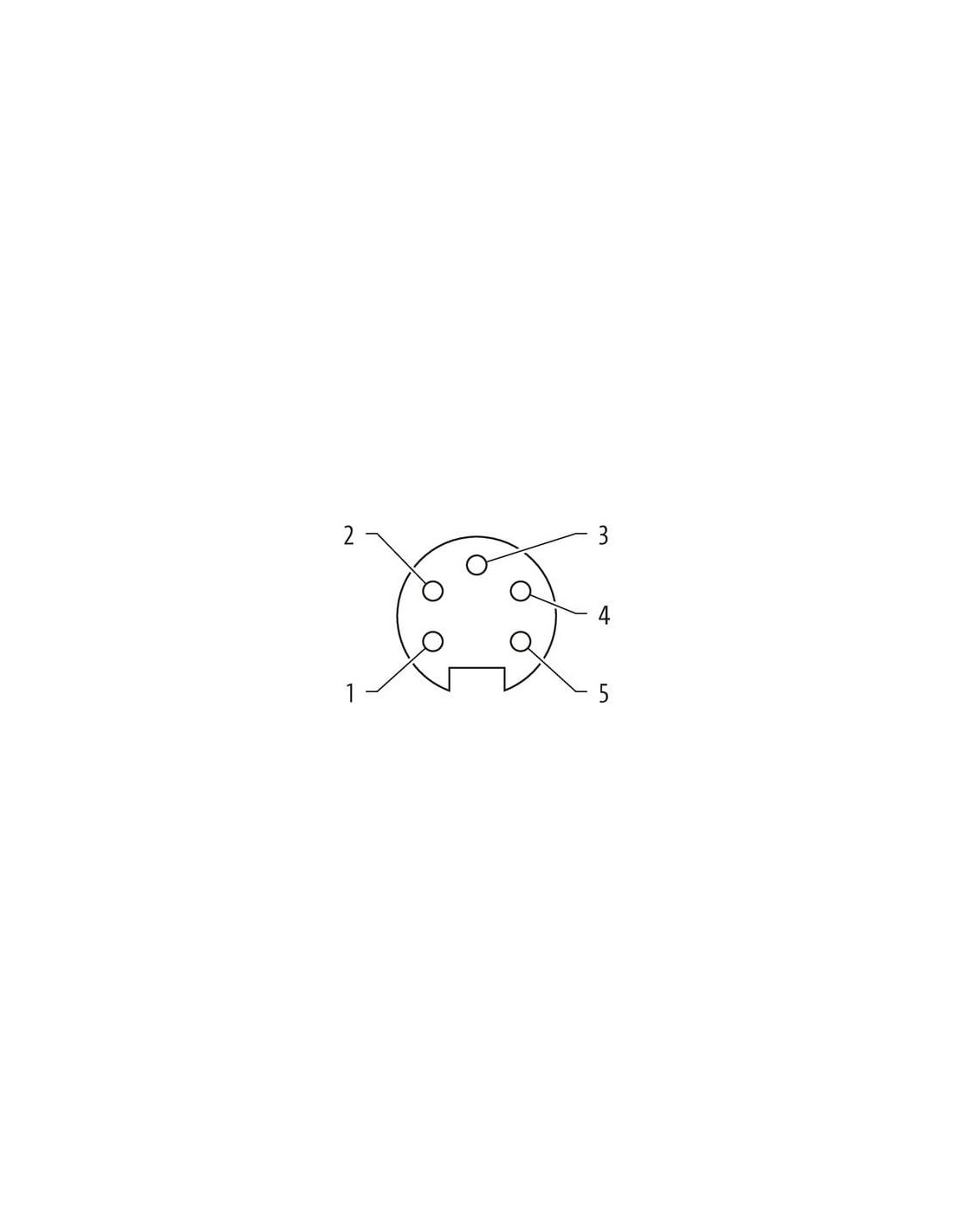

7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

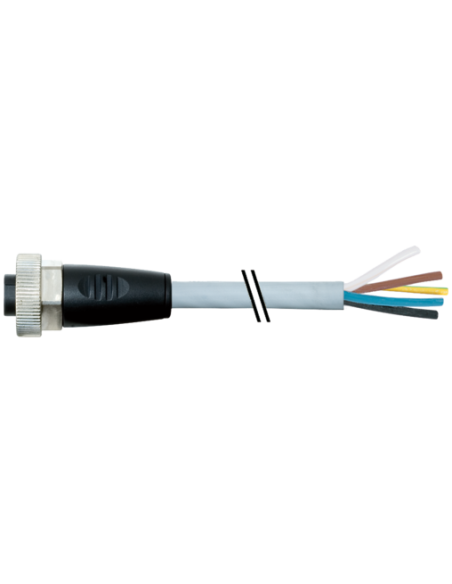

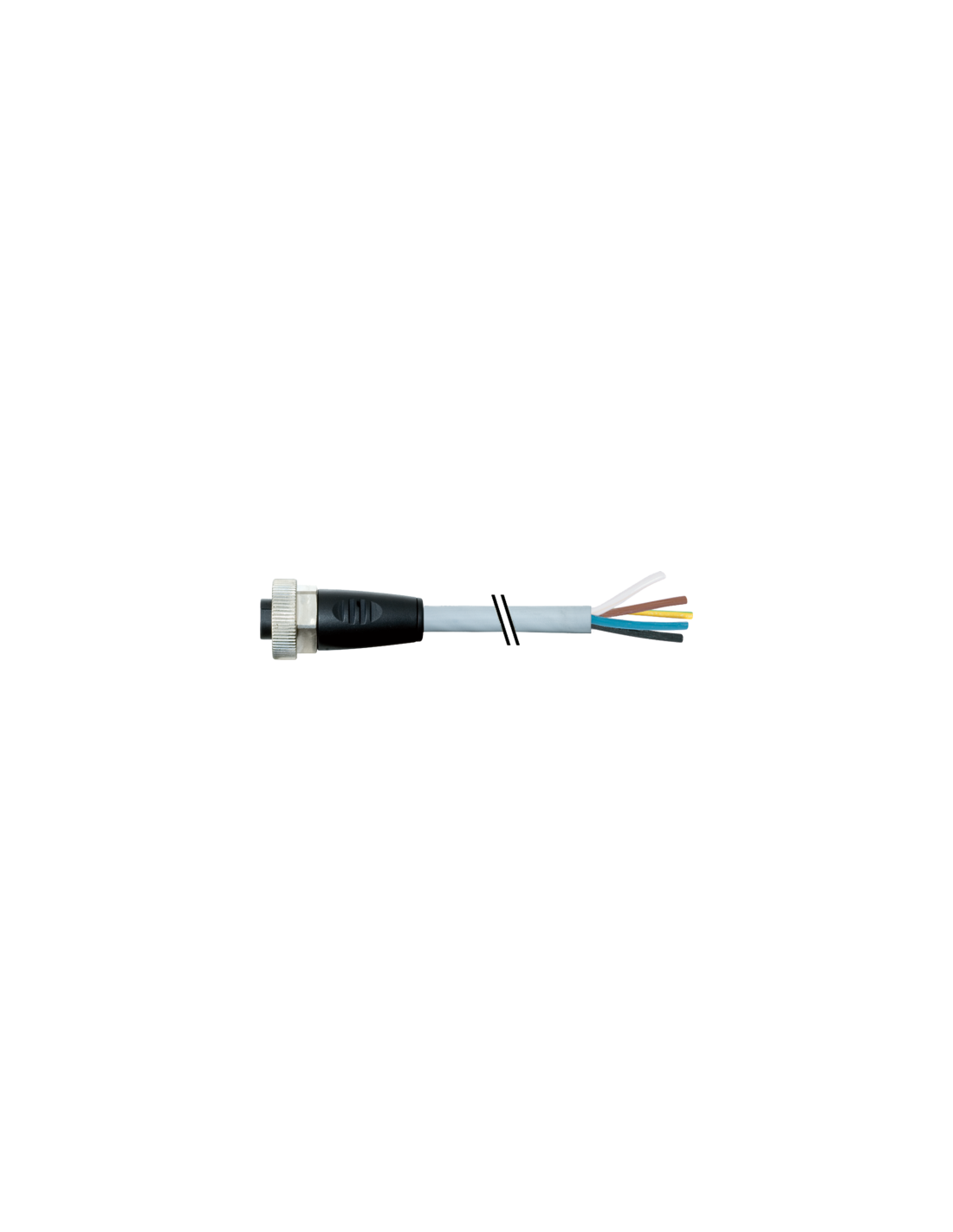

Konektor 7/8" żeński prosty z wolnymi końcami kabli – 5-pinowy przewód zasilający 7000-78021-9610300
Konektor 7/8" żeński prosty to wysokiej jakości przewód podłączeniowy wyposażony w złącze 7/8" (5-pinowe), przeznaczony do niezawodnych połączeń elektrycznych w wymagających warunkach przemysłowych. Zaawansowana konstrukcja zapewnia odporność na działanie czynników chemicznych i olejów, co znacznie zwiększa trwałość oraz bezpieczeństwo pracy instalacji.
Główne zalety konektora 7/8" żeńskiego z wolnymi kablami
- Wysoka wytrzymałość mechaniczna dzięki solidnej obudowie z tworzywa sztucznego oraz niklowanej powłoce blokady.
- Konstrukcja z 5 żyłami przewodu o przekroju 1,5 mm² (skrętka miedziana) zapewnia wydajność i niezawodność.
- Stopień ochrony IP67 gwarantuje bezpieczeństwo użytkowania nawet w trudnych warunkach środowiskowych (kurz i wilgoć).
- Temperatura pracy w zakresie od -25°C do +85°C, a sam kabel do nawet -50°C do +90°C, co umożliwia zastosowanie w szerokim spektrum aplikacji przemysłowych.

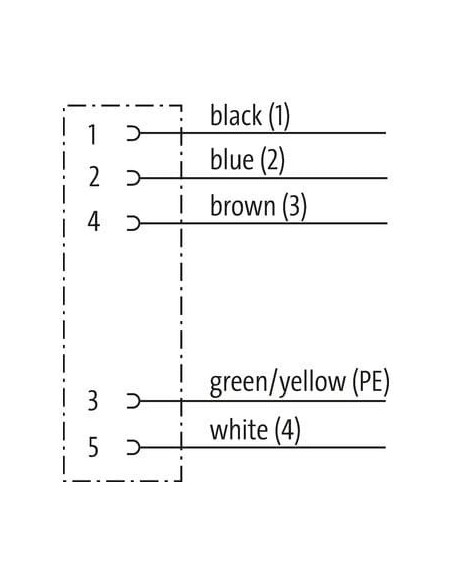

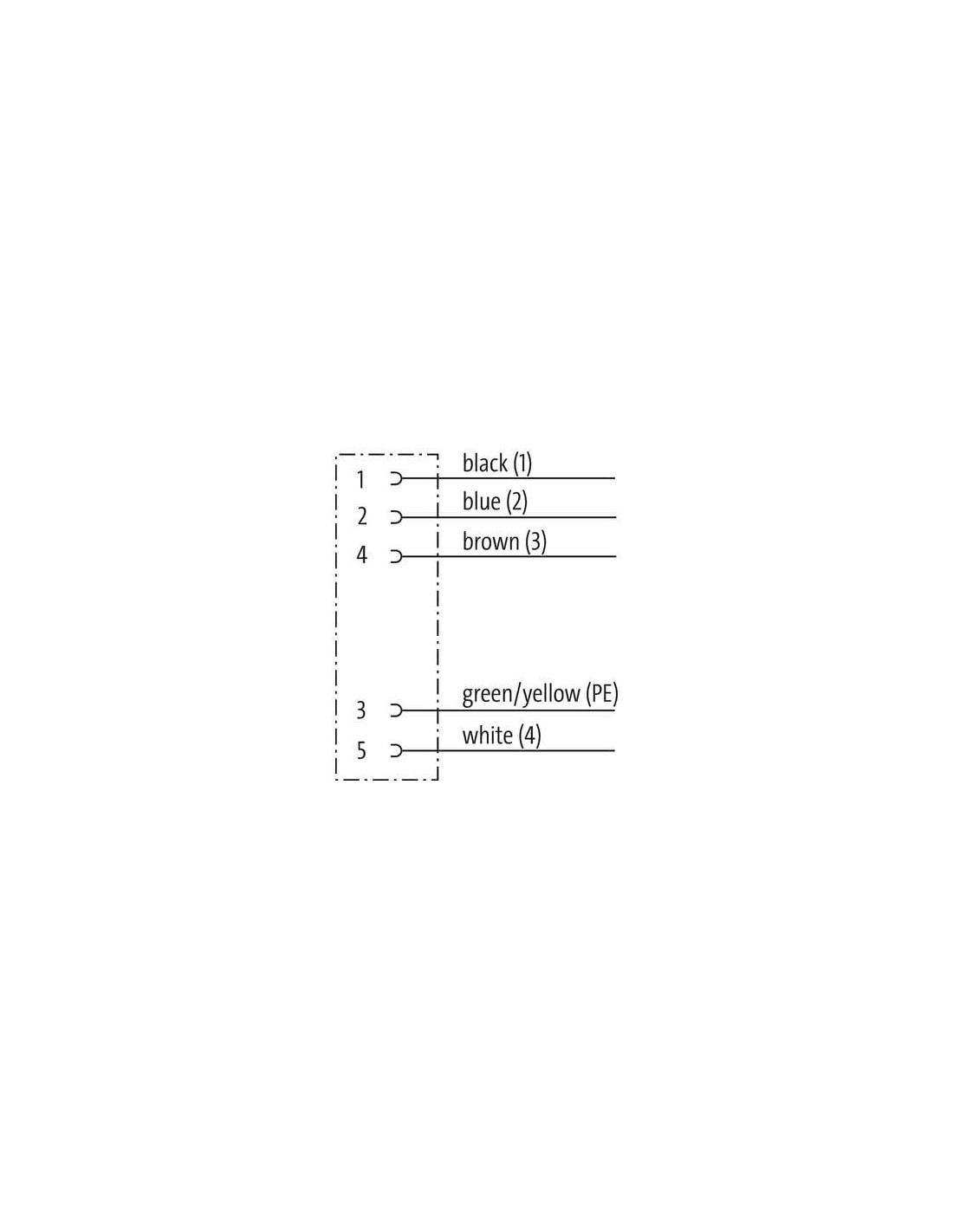

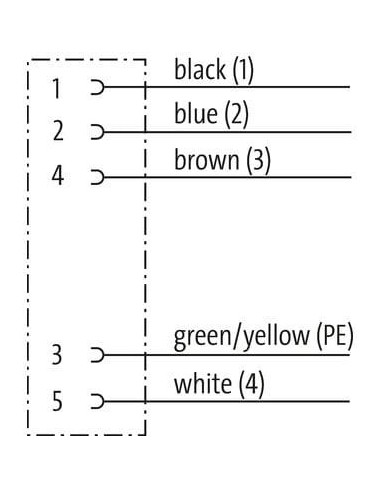

- Oznaczenie kolorów przewodów ułatwia prawidłowe podłączenie – każda żyła oznaczona jest zgodnie ze schematem (czarny, niebieski, brązowy, zielono-żółty - PE, biały).
- Elastyczność długości przewodu – standardowa długość 3 m, z możliwością zamówienia innych długości.
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu – przyjazny dla środowiska i bezpieczny w użytkowaniu.
- Bardzo dobra odporność na ścieranie, płomień i oleje (zgodność z wymaganiami norm UL i IEC).
Zastosowanie konektora 7/8" żeńskiego prostego
Produkt idealny do zastosowań w automatyce przemysłowej, systemach zasilania maszyn, podłączenia silników, urządzeń elektrycznych, szaf sterowniczych oraz innych instalacji wymagających niezawodnych połączeń zasilających. Dzięki wysokiej odporności na uszkodzenia mechaniczne i środowiskowe, konektor sprawdza się w aplikacjach wymagających intensywnej eksploatacji, w tym również w ruchomych częściach maszyn.
Konstrukcja i bezpieczeństwo użytkowania
- Precyzyjny gwint 7/8" zapewnia pewne, trwałe połączenie i łatwy montaż.
- Montaż przez włożenie i dokręcenie z zabezpieczeniem przeciwwstrząsowym gwarantuje stabilność nawet w miejscach narażonych na drgania.
- Zaleca się stosowanie opasek kablowych do ochrony przed obciążeniami mechanicznymi.
- Produkt polecany do instalacji, gdzie istotna jest estetyka, porządek oraz łatwość serwisowania połączeń elektrycznych.
Przykładowe zastosowania przemysłowe konektora 7/8"
- Robotyka i systemy automatyki
- Maszyny produkcyjne
- Systemy oświetleniowe
- Instalacje rozdzielcze i zasilające
- Szafy sterownicze
- Serwis i naprawa urządzeń przemysłowych
Produkt oznaczony certyfikatem cURus, co świadczy o spełnieniu rygorystycznych wymagań bezpieczeństwa i jakości dla rynku międzynarodowego.
Złącze 7/8"" żeńskie proste z wolnymi końcami kabli 7000-78021-9610300 to pewne rozwiązanie dla wszystkich, którzy oczekują trwałych, bezpiecznych i łatwych w montażu połączeń elektrycznych w różnorodnych środowiskach przemysłowych.
