Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze 7/8" 5-polowe z kablem – Mini (7/8) 5 biegunów, żeńskie proste, 7700-A5021-UMD2500
Złącze Mini 7/8" 5 biegunów, żeńskie proste (kod: 7700-A5021-UMD2500) jest dedykowane do połączeń elektroenergetycznych w wymagających środowiskach przemysłowych. Produkt został zaprojektowany z myślą o zapewnieniu bezpiecznego i niezawodnego przesyłu zasilania oraz sygnałów, gwarantując ochronę nawet w trudnych warunkach otoczenia.
Wytrzymałość i ochrona IP68 – idealne rozwiązanie do aplikacji przemysłowych
Złącze posiada stopień ochrony IP68, dzięki czemu jest odporne na pyły oraz długotrwałe zanurzenia w wodzie. Obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia doskonałą odporność chemiczną oraz olejoodporność. Te cechy sprawiają, że produkt świetnie sprawdzi się w środowiskach przemysłowych, gdzie obecność substancji chemicznych, olejów czy wody jest codziennością.
Zaawansowane parametry techniczne i możliwość zastosowania
- 5 biegunów pozwala na wykorzystanie przewodu zarówno do zasilania, jak i sygnałów sterujących.
- Maksymalne napięcie robocze: do 600 V (AC/DC).
- Maksymalny prąd roboczy: do 9 A na styk.
- Długość kabla – 25 m, dostosowana do wielu zastosowań przemysłowych.
- Przewody o przekroju: 1,5 mm², o zwiększonej odporności na uszkodzenia mechaniczne.
Złącze 7/8" 5-pinowe znajduje zastosowanie między innymi w:
- Automatyce przemysłowej
- Sterowaniu maszynami i liniami produkcyjnymi
- Rozwiązaniach zasilających urządzenia o dużym poborze mocy
- Podłączeniach czujników i elementów wykonawczych
Produkt jest także wykorzystywany w trudnych warunkach zewnętrznych oraz tam, gdzie ważna jest trwałość połączenia i niezawodność przesyłu sygnałów. Konstrukcja złącza gwarantuje
stabilność mechaniczną dzięki możliwości montażu za pomocą śruby SW24 oraz opcjom zabezpieczenia przeciwwstrząsowego.
Budowa oraz kolory przewodów – zgodność z przemysłowymi wymaganiami

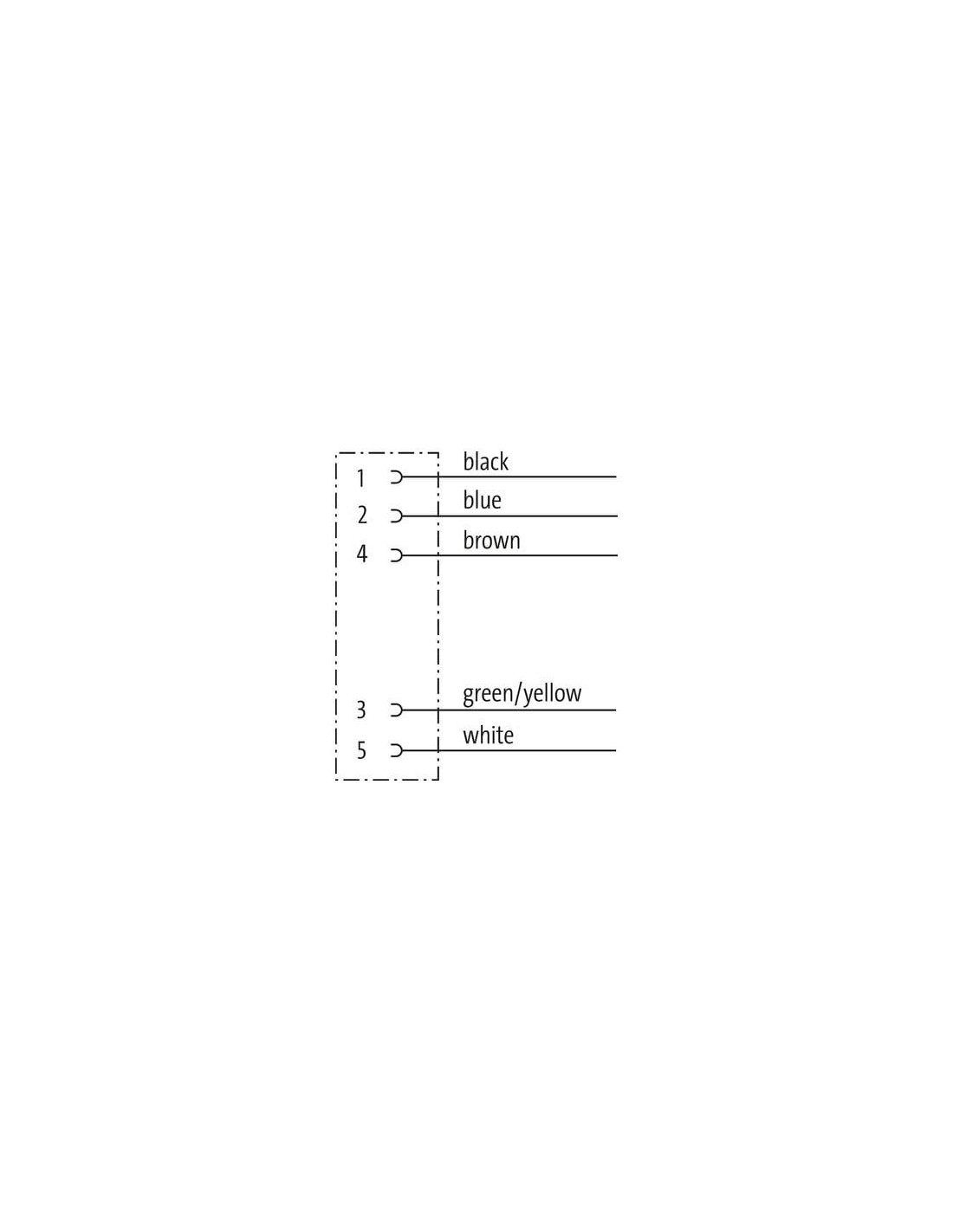

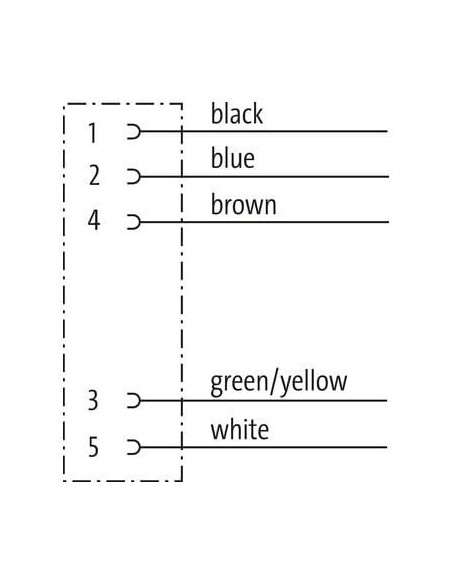

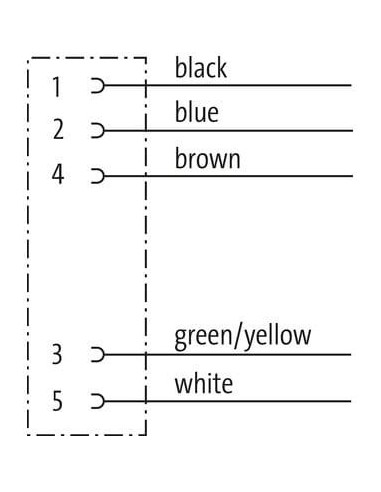

Złącze wyposażone jest w kabel 5-żyłowy, w którym żyły oznakowane są zgodnie z normą (czarny, niebieski, brązowy, zielono-żółty, biały). Pozwala to na łatwą i szybką identyfikację podczas montażu i serwisu. Rozkład biegunów i kolorystyka przewodów odpowiadają popularnym przemysłowym schematom połączeń – szczegóły przedstawiono na załączonym rysunku z przyporządkowaniem kolorów do poszczególnych pinów.
Średnica zewnętrzna przewodu wynosi 8,7 mm, co zapewnia odpowiednią elastyczność przy zachowaniu wytrzymałości. Minimalny promień gięcia oraz dodatkowe właściwości techniczne kabla podnoszą niezawodność instalacji, szczególnie w instalacjach ruchomych oraz na długich odcinkach.
Zalety stosowania złącza Mini 7/8'' 5-polowego
- Wysoka odporność środowiskowa – osłona PUR chroni przed wnikaniem cieczy, kurzu i środków chemicznych.
- Łatwość montażu – szybkie przykręcenie i sposób wprowadzenia gwarantują stabilność połączeń.
- Długi kabel – 25 m pozwala na elastyczne rozmieszczenie urządzeń bez konieczności stosowania dodatkowych przedłużaczy.
- Uniwersalność zastosowania – możliwość zastosowania zarówno w technice zasilania, jak i transmisji sygnałów.
- Bezpieczeństwo – przemyślana konstrukcja, odpowiednie parametry elektryczne, solidne zaciski oraz oznaczenia kolorystyczne przewodów.
Produkt Mini (7/8) 5 biegunów typu żeńskiego prostego z kablami jest niezawodnym rozwiązaniem dla firm potrzebujących solidnych, wodoodpornych i odpornych chemicznie połączeń na potrzeby automatyki, przemysłu maszynowego oraz systemów energetycznych. W razie potrzeby dostępne są także inne warianty długości kabla – szczegóły dostępne na życzenie.
