Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

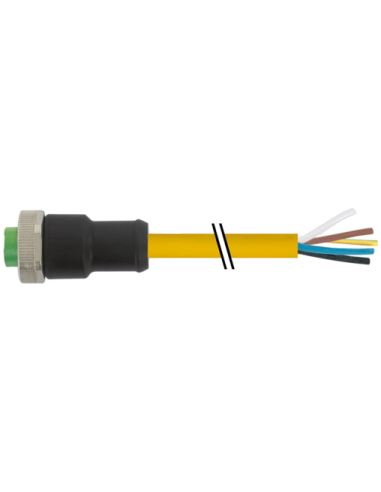

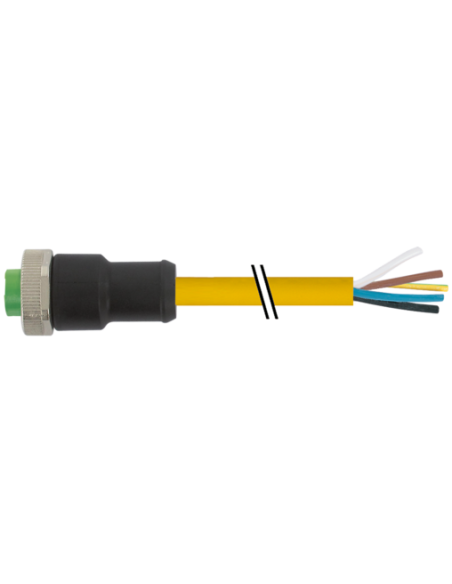

Złącze Mini (7/8”) 5-pinowe żeńskie proste z przewodem – 7700-A5021-U1D0150
Złącze Mini 7/8” 5-biegunowe żeńskie 7700-A5021-U1D0150 to wysokiej klasy przewód przyłączeniowy z prostym złączem żeńskim, przeznaczony do wymagających zastosowań przemysłowych. Produkt ten idealnie nadaje się do połączeń w systemach automatyki, technice sterowania, zasilaniu maszyn oraz w instalacjach przemysłowych. Zastosowanie standaryzowanego złącza 7/8” znacząco ułatwia integrację z szeroką gamą urządzeń i osprzętu.
Zastosowania i możliwości wykorzystania złącza 7/8" 5-pinowego z przewodem
5-pinowe złącze Mini znajduje szerokie zastosowanie w zasilaniu, a także w przesyłaniu sygnałów sterujących w automatyce przemysłowej. Dzięki wysokiej odporności mechanicznej oraz stopniowi ochrony IP68, przewód sprawdza się w środowiskach narażonych na zapylenie, wilgoć czy trudne warunki eksploatacyjne. Zakończenie przewodu otwartymi końcami umożliwia łatwą i sprawną integrację z istniejącymi systemami oraz panelami sterującymi.
- Typowe zastosowanie: zasilanie rozdzielnic, połączenia czujników, siłowników, zaworów, urządzeń automatyki, szaf sterowniczych
- Złącze żeńskie 7/8” – standard amerykański, szeroko stosowany w przemyśle
- Kabel o długości 1,5 m z otwartymi końcami (free cable end) – możliwość indywidualnego konfekcjonowania
- 5 przewodów: kolory – czarny, pomarańczowy, zielony, czerwony, biały – ułatwiające szybkie podłączenie według schematu
- Odporność na oleje, chemikalia i płomienie – pełna przydatność do pracy w trudnych warunkach przemysłowych
Najważniejsze zalety złącza 7700-A5021-U1D0150
- Pełna zgodność z normą EN IEC 60529 – klasa szczelności IP68
- Wytrzymała konstrukcja – metalizowany pierścień blokujący, obudowa z PUR, kabel z powłoką TPE
- Wysoka odporność elektryczna – napięcie robocze do 600 V AC/DC, prąd na styk do 9 A
- Szeroki zakres temperatur pracy: od -25°C do +80°C dla złącza (do 105°C dla kabla)
- Oznaczenie przewodów – czytelny schemat połączeń oraz przypisanie kolorów do poszczególnych pinów
- Niklowana powłoka blokady oraz cynkowy odlew ciśnieniowy gwarantują odporność na korozję
- Kabel wolny od halogenów, bezołowiowy, pozbawiony FCKW
- Możliwość stosowania w aplikacjach mobilnych i stacjonarnych – odporność na zginanie oraz wytrzymałość na liczne cykle ruchu
Budowa i bezpieczeństwo eksploatacji
Konstrukcja złącza bazuje na popularnym wariancie Mini (7/8”, 5-pin) z bezpośrednim połączeniem kablowym. Specjalny mechanizm blokujący oraz możliwość przykręcenia zapewniają stabilne i pewne połączenie. Złącze wyposażone jest w szeroki pierścień oraz płaską uszczelkę, co zwiększa odporność na drgania oraz przypadkowe rozłączenie. Zastosowanie wytrzymałego materiału PUR i pokrycia TPE zwiększa ochronę mechaniczną oraz wydłuża żywotność przewodu w trudnych warunkach.
Bezpieczeństwo podłączenia gwarantują wyraźnie oznaczone kolorami żyły, które odpowiadają dedykowanym pinom złącza, zgodnie ze schematem podłączeń widocznym na załączonych rysunkach technicznych.
Produkt posiada certyfikat cURus, co potwierdza zgodność z wymaganiami bezpieczeństwa obowiązującymi na rynku amerykańskim i kanadyjskim.

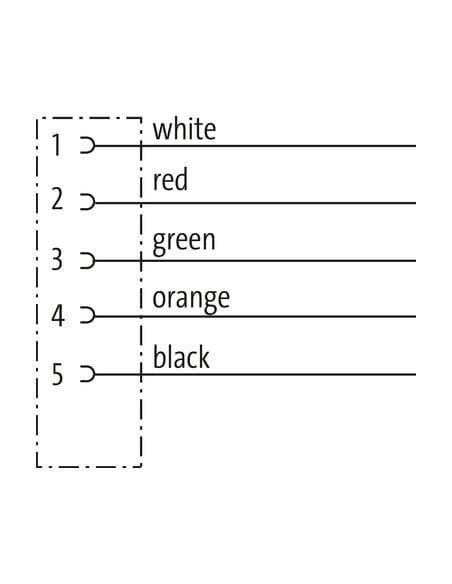

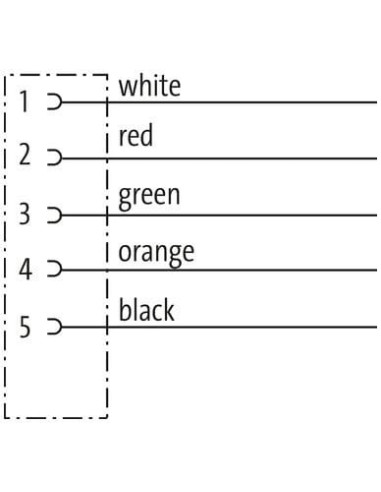

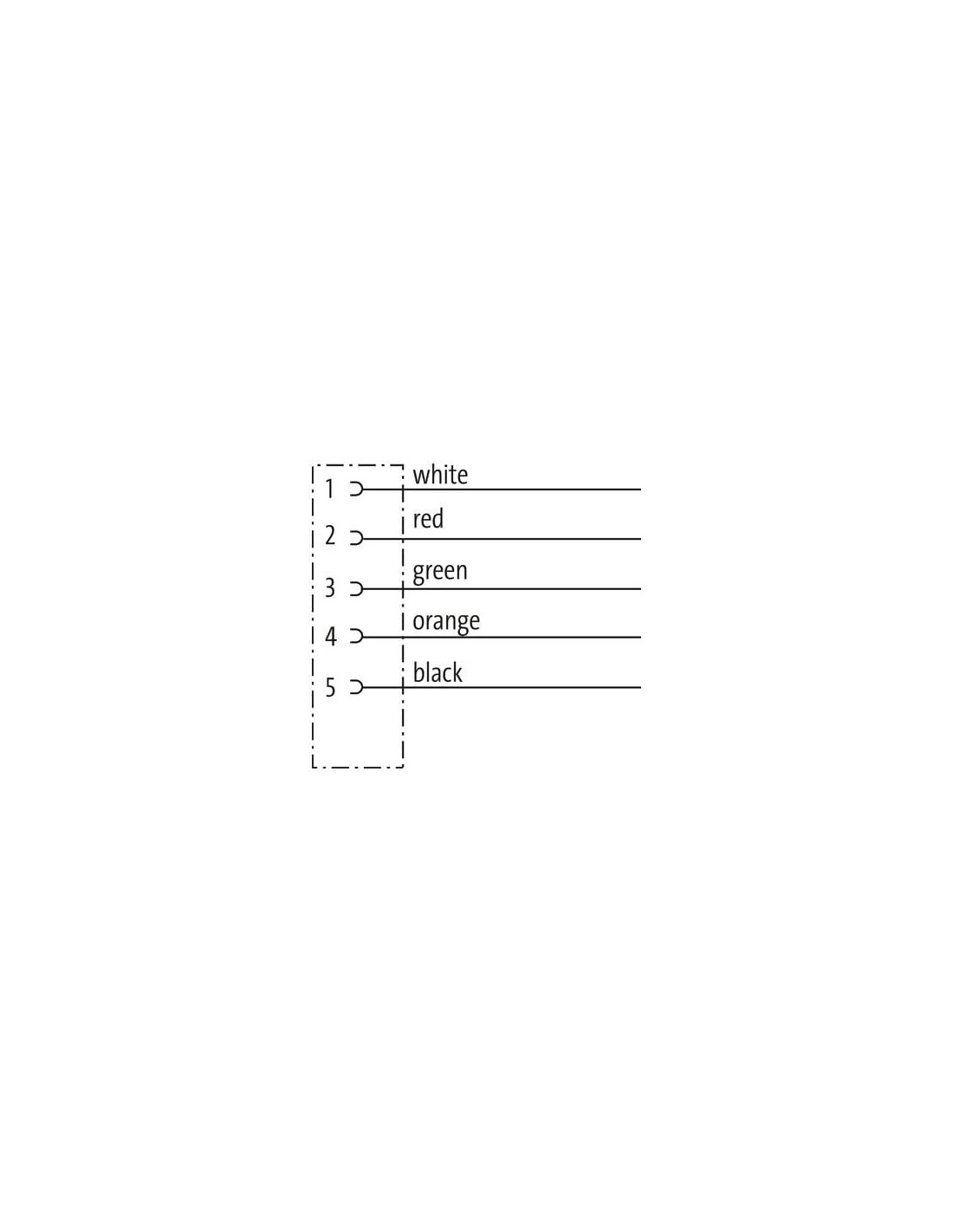

Schemat połączeń przewodów i konfiguracja pinów
- 1 – biały
- 2 – czerwony
- 3 – zielony
- 4 – pomarańczowy
- 5 – czarny
Załączone rysunki ułatwiają szybkie i poprawne podłączenie przewodu do instalacji oraz pomagają uniknąć pomyłek podczas montażu.
Podsumowanie – złącze Mini 7/8” 5-biegunowe żeńskie z przewodem
Przewód ze złączem Mini 7/8” 5-pinowym żeńskim o kodzie produktu 7700-A5021-U1D0150 to kompleksowe, gotowe do montażu rozwiązanie dla systemów automatyki, zasilania oraz sygnalizacji. Wysoka jakość wykonania, uniwersalność zastosowania, odporność na czynniki zewnętrzne oraz prosty montaż sprawiają, że produkt doskonale sprawdza się w instalacjach przemysłowych, maszynach produkcyjnych, pojazdach szynowych oraz urządzeniach mobilnych.
