MQ15, 6-piny
Female angled, contact carrier 270° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

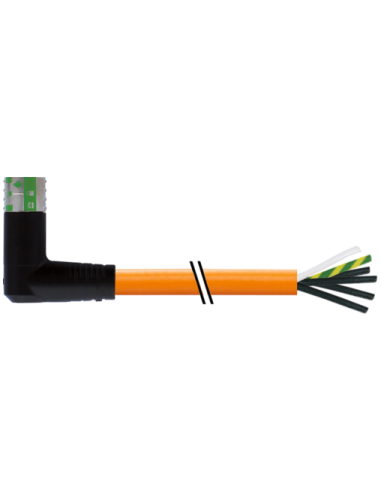

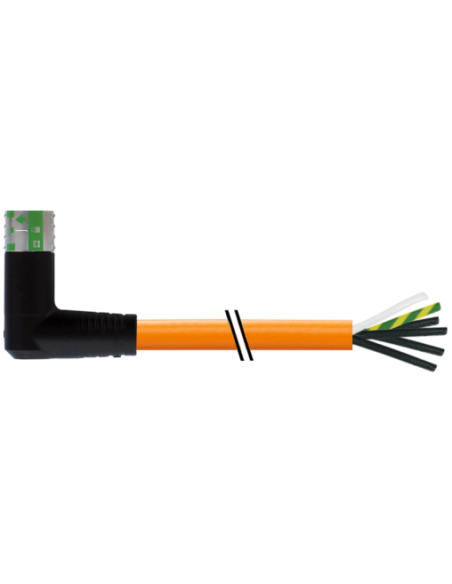

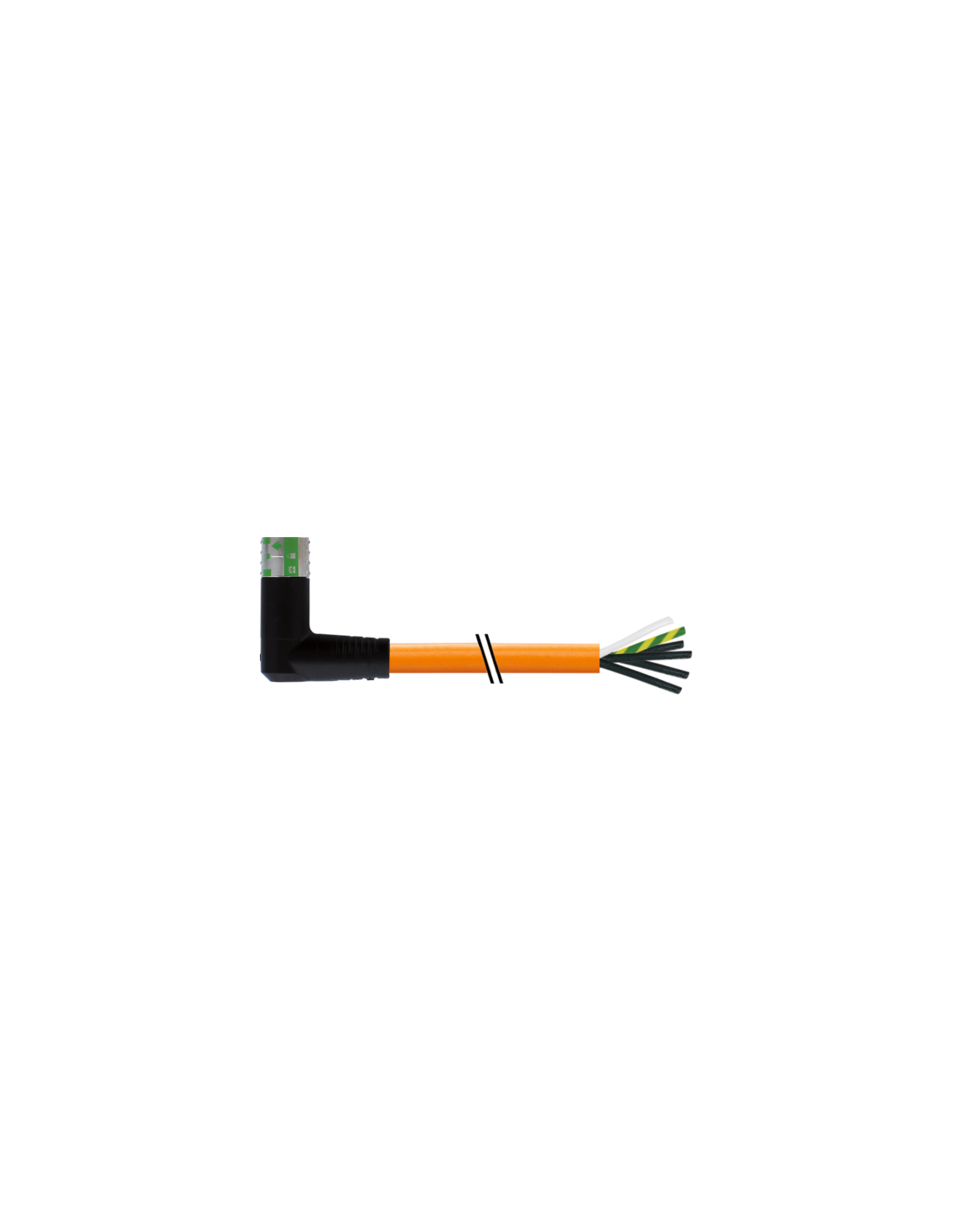

Złącze przemysłowe MQ15-X-Power żeńskie 90° ekranowane z kablem – 7000-P8331-P111000
MQ15-X-Power to zaawansowane, sześciopinowe żeńskie złącze przemysłowe o kącie prostym (90°), wyposażone w przewód o długości 10 metrów i wysokim poziomie ekranowania. Produkt przeznaczony jest do wymagających zastosowań elektroinstalacyjnych, szczególnie w środowiskach narażonych na intensywne zakłócenia elektromagnetyczne oraz trudne warunki przemysłowe. Kątowa konstrukcja złącza oraz odporność na czynniki chemiczne i oleje zapewniają niezawodność i trwałość nawet podczas wieloletniej eksploatacji w aplikacjach przemysłowych.
Zalety stosowania MQ15-X-Power w aplikacjach przemysłowych
- Wysoka odporność chemiczna i na oleje – idealne rozwiązanie do środowisk produkcyjnych i automatyki przemysłowej.
- Stopień ochrony IP67 – gwarancja zabezpieczenia przed pyłem i chwilowym zanurzeniem w wodzie.
- Kątowa konstrukcja (90°) – pozwala na łatwy montaż w miejscach o ograniczonej przestrzeni.
- Ekranowanie – skuteczna ochrona sygnałów przed zakłóceniami elektromagnetycznymi, co zapewnia stabilną pracę urządzeń.
- Bagnetowe zamknięcie – szybka i pewna instalacja, minimalizująca ryzyko przypadkowego rozłączenia.
Zastosowania złącza MQ15-X-Power – typowe obszary
Złącze MQ15-X-Power 7000-P8331-P111000 znajduje zastosowanie głównie w branży automatyki przemysłowej, robotyki oraz maszyn produkcyjnych. Sprawdzi się wszędzie tam, gdzie potrzebne jest niezawodne połączenie zasilania i sygnałów, a trwałość i bezpieczeństwo instalacji stanowią priorytet. Produkt zalecany jest do:
- Maszyn przemysłowych – jako złącze zasilające oraz do przesyłania sygnałów.
- Systemów automatyki – w rozbudowanych instalacjach sterujących.
- Robotyki – tam, gdzie wymagana jest elastyczność i odporność okablowania.
- Systemów transportowych i linii montażowych.
Budowa i cechy szczególne produktu MQ15-X-Power
Złącze żeńskie MQ15 90° zostało wyposażone w trwałą obudowę z tworzywa sztucznego klasy palności UL94 HB, zapewniającą ochronę mechaniczną oraz wysoką odporność na agresywne media w przemyśle. Wewnętrzny układ pinów umożliwia obsługę 6 torów sygnałowych i zasilających, z czego trzy przewody o przekroju 2,5 mm² przeznaczone są do zasilania, a dwa przewody (biały i czarny) o przekroju 1,5 mm² stanowią linie sygnałowe. Przewód wyposażony został także w miedziany ekran o pokryciu 80%, co znacznie podnosi odporność na zakłócenia.
Materiał płaszcza kabla to wytrzymały PUR (poliuretan), odporny na ścieranie oraz działanie substancji chemicznych, natomiast izolacja przewodów wykonana została z elastycznego TPE, co umożliwia pracę w szerokim zakresie temperatur oraz intensywnych cyklach zgięć i ruchów.
Parametry użytkowe złącza MQ15-X-Power
- Dopuszczalne napięcie robocze: do 600 V AC (zasilanie), do 63 V (sygnał)
- Maksymalny prąd na styk: 16 A (zasilanie), 10 A (sygnał)
- Trwałość cykli wtykowych: minimum 500 cykli
- Stopień ochrony: IP67 (połączenie szczelne)
- Zakres temperatury pracy: od -25°C do +80°C
- Średnica zewnętrzna kabla: 12,8 mm

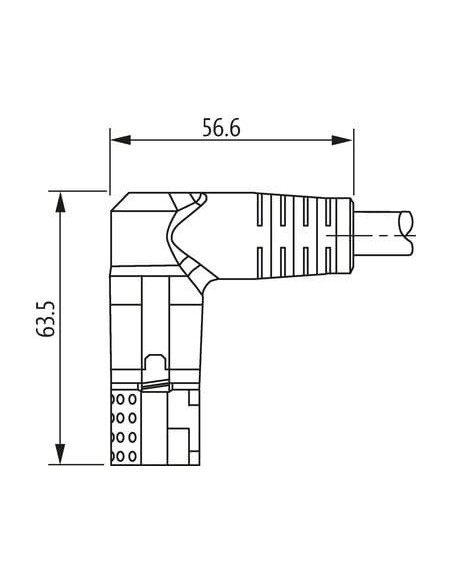

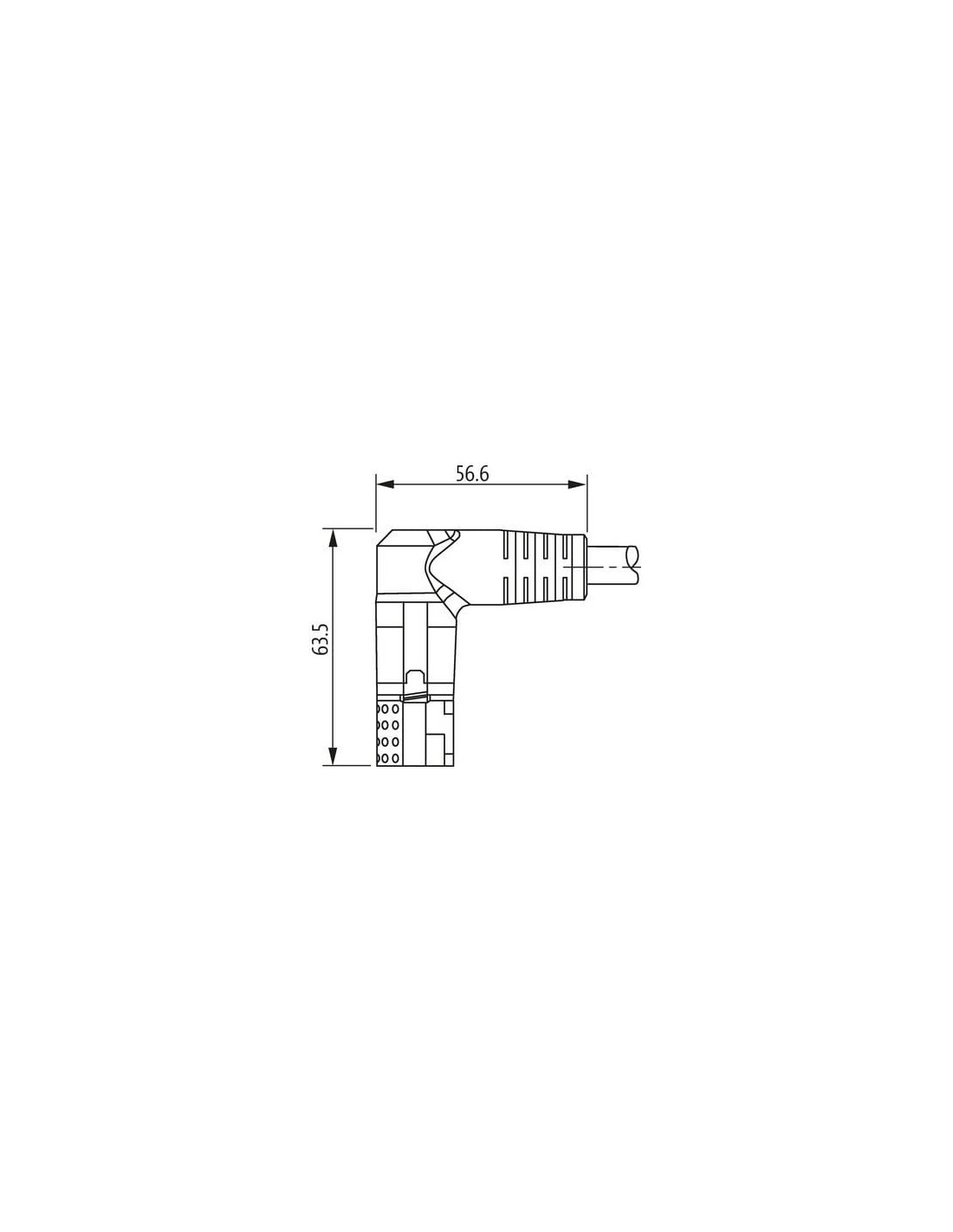

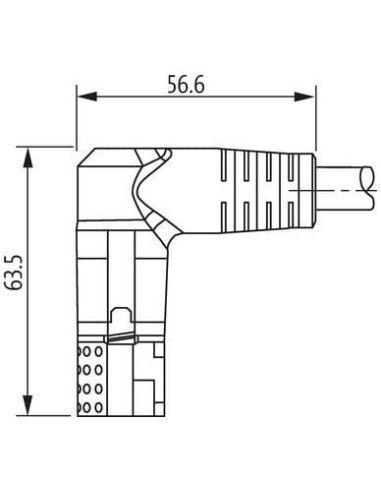

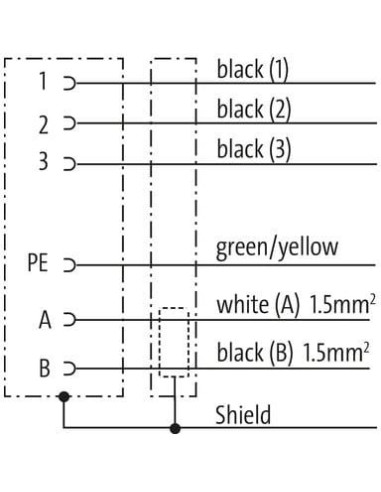

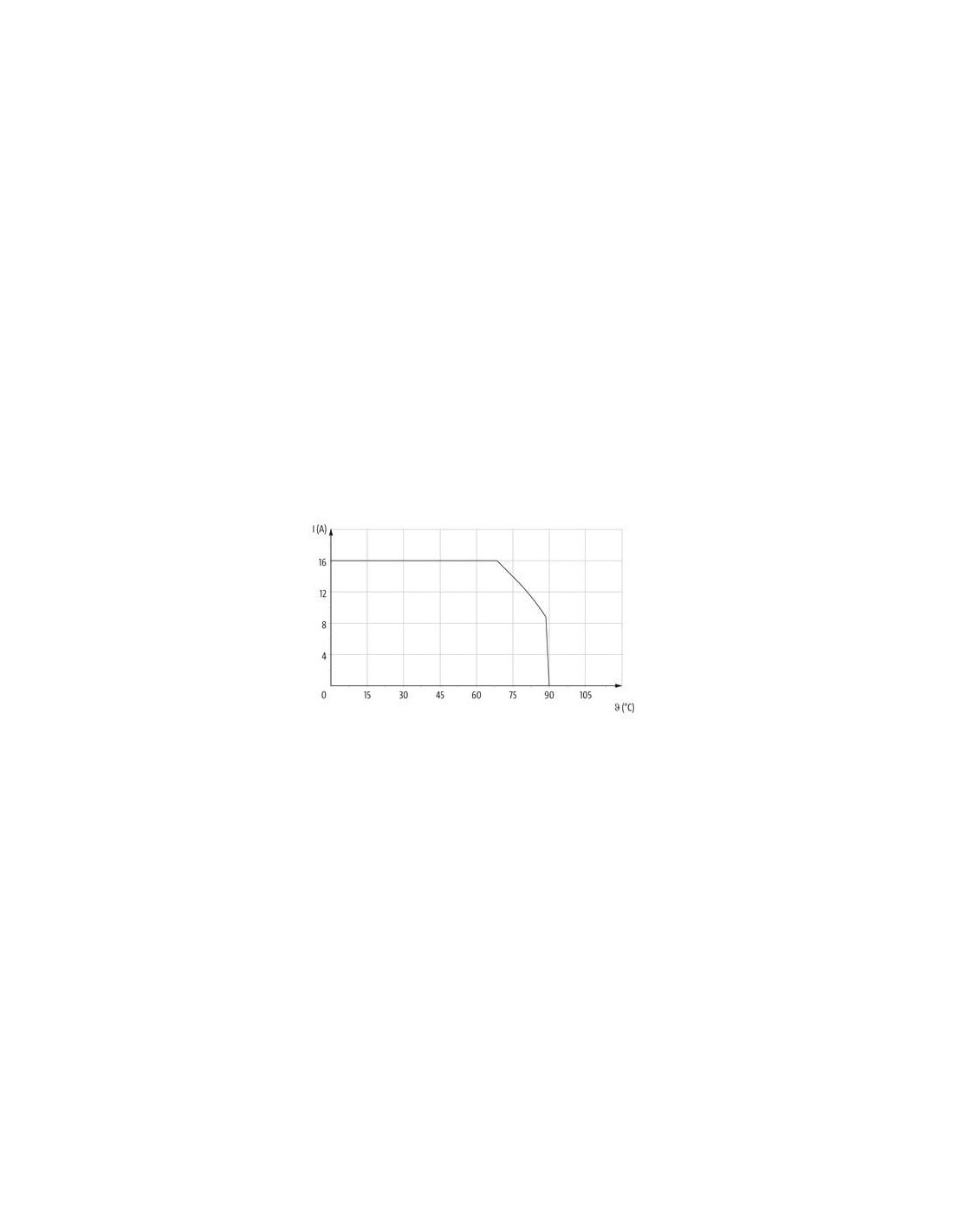

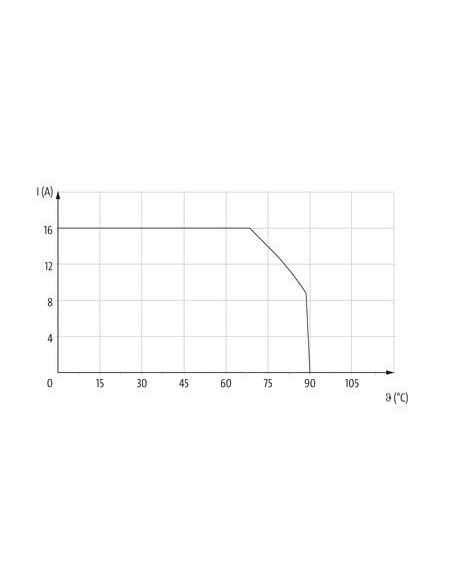

Schematy techniczne i wymiary MQ15-X-Power

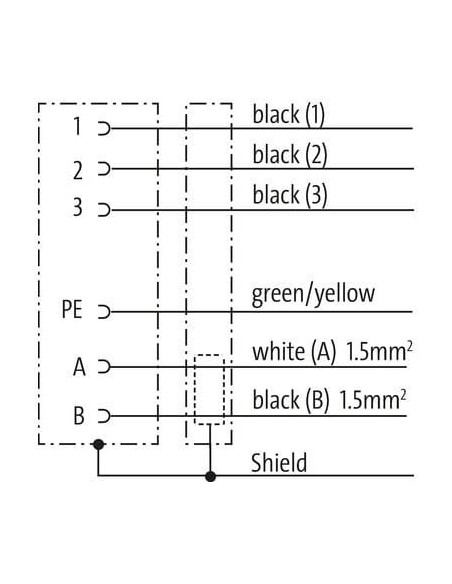

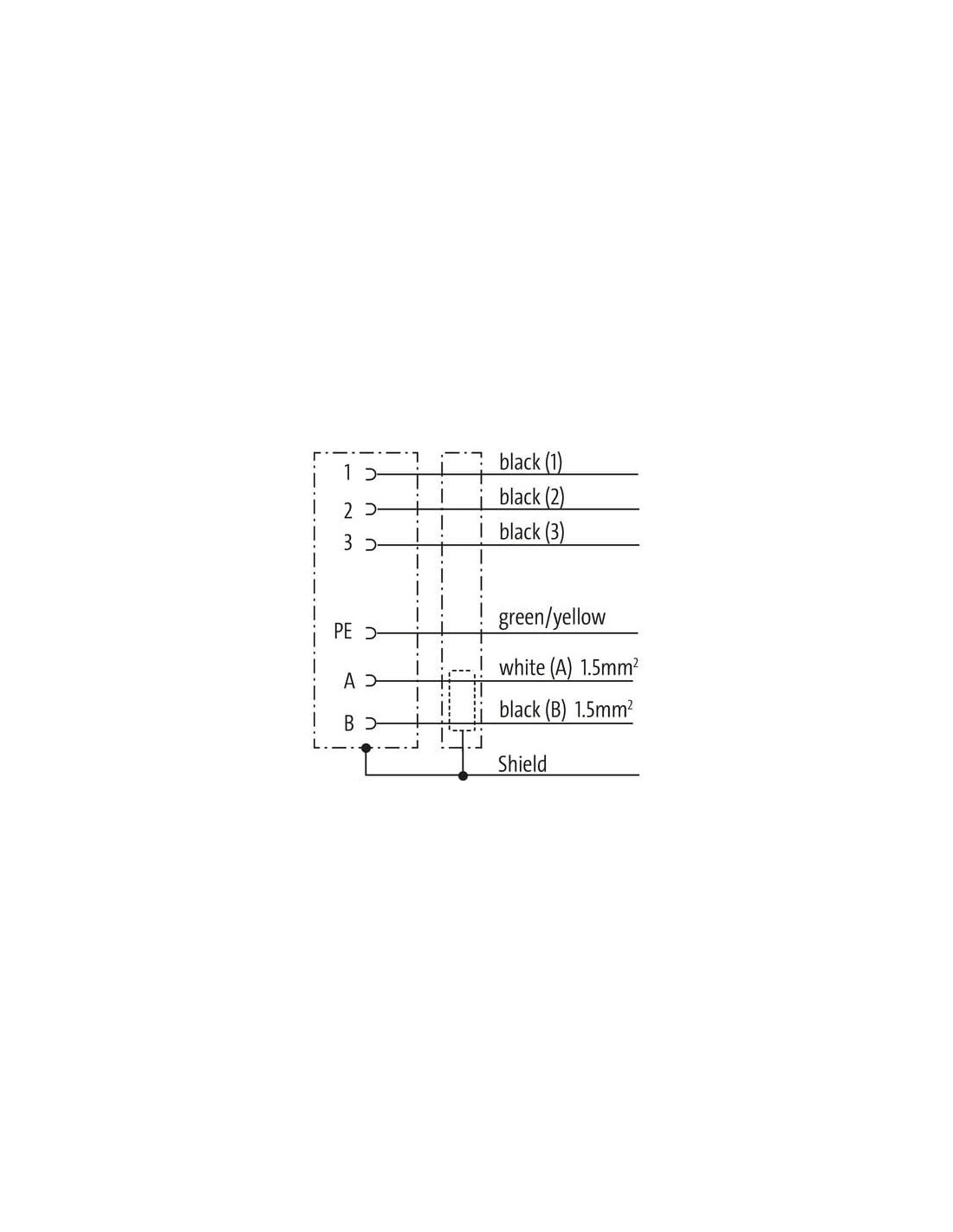

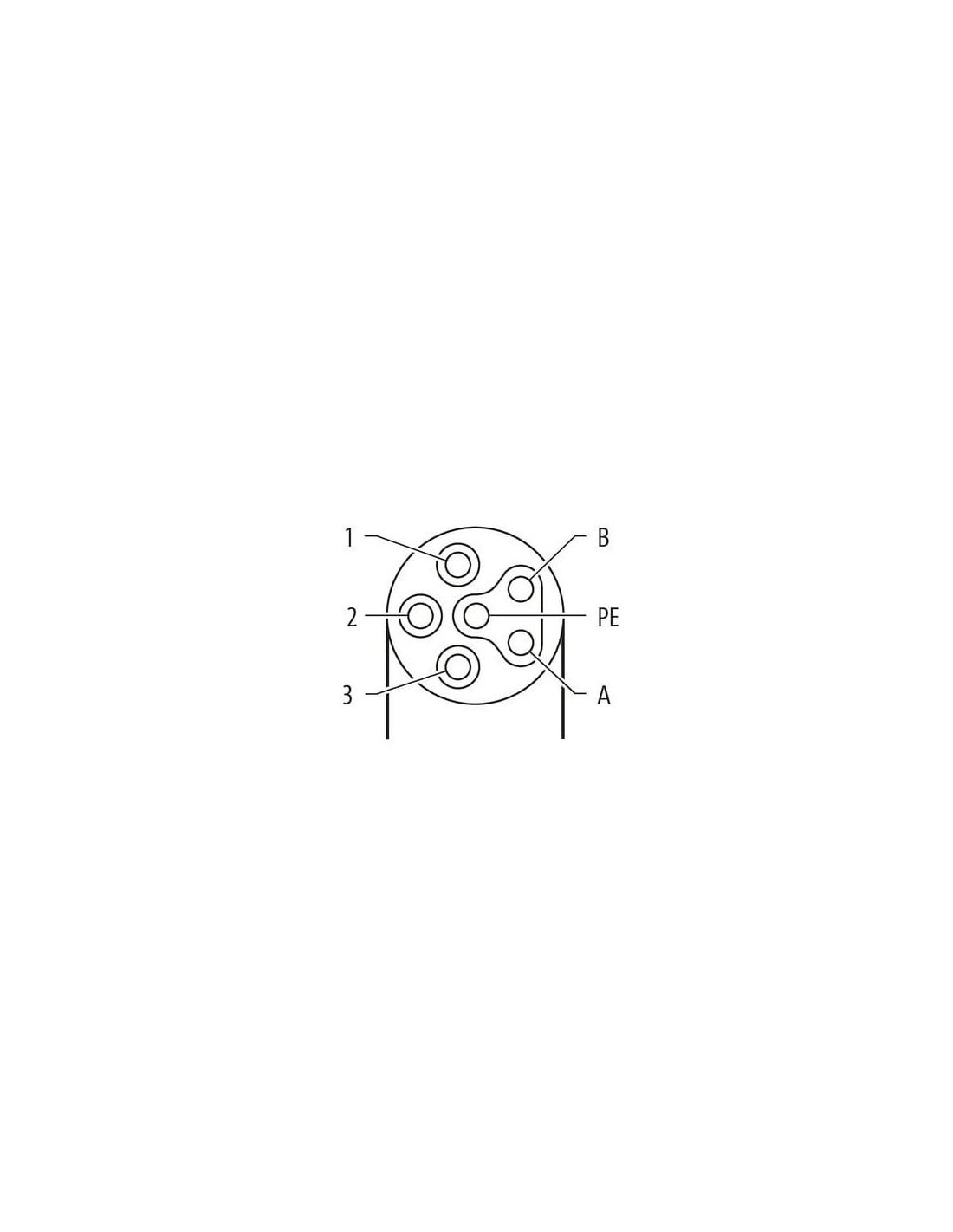

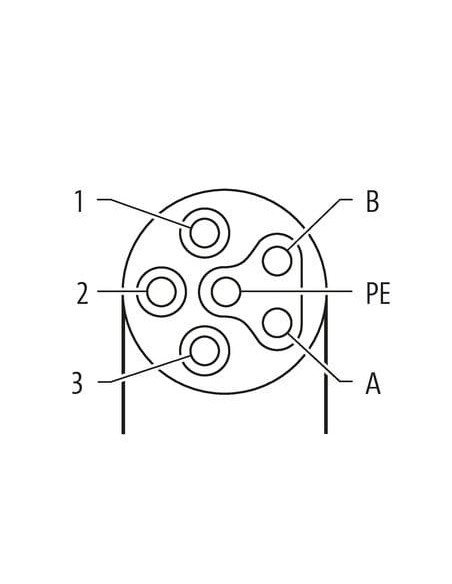

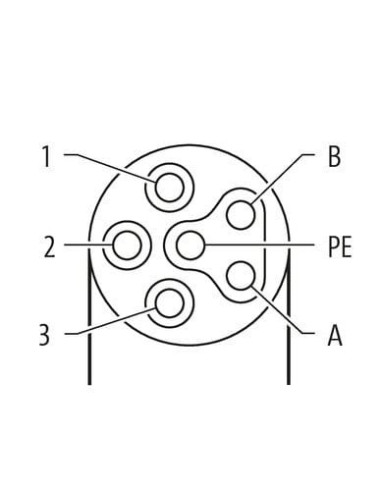

Poniżej przedstawiono schemat podłączenia oraz układ pinów, co umożliwia poprawną i bezpieczną instalację przewodu w różnych konfiguracjach maszyn i urządzeń.
Typowe korzyści z zastosowania ekranu w przewodach zasilających
Ekranowana wiązka przewodów pozwala na stosowanie złącza w miejscach o dużym nasyceniu przewodów i urządzeń, gdzie zachowanie wysokiej integralności sygnałów jest kluczowe dla pracy systemu. Redukcja zakłóceń oraz wysoka odporność na wpływ czynników zewnętrznych gwarantują stabilność przesyłu danych i zasilania oraz długą żywotność instalacji.
