Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

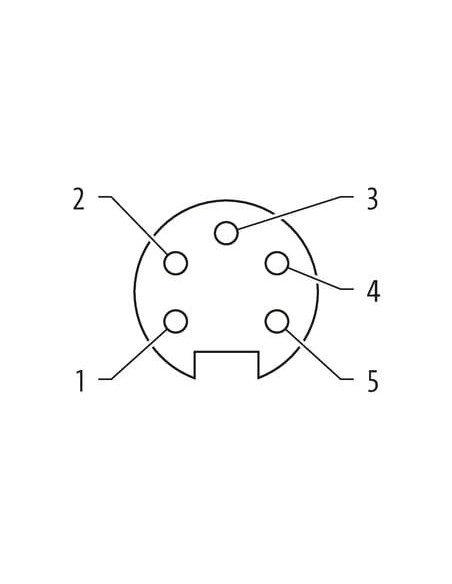

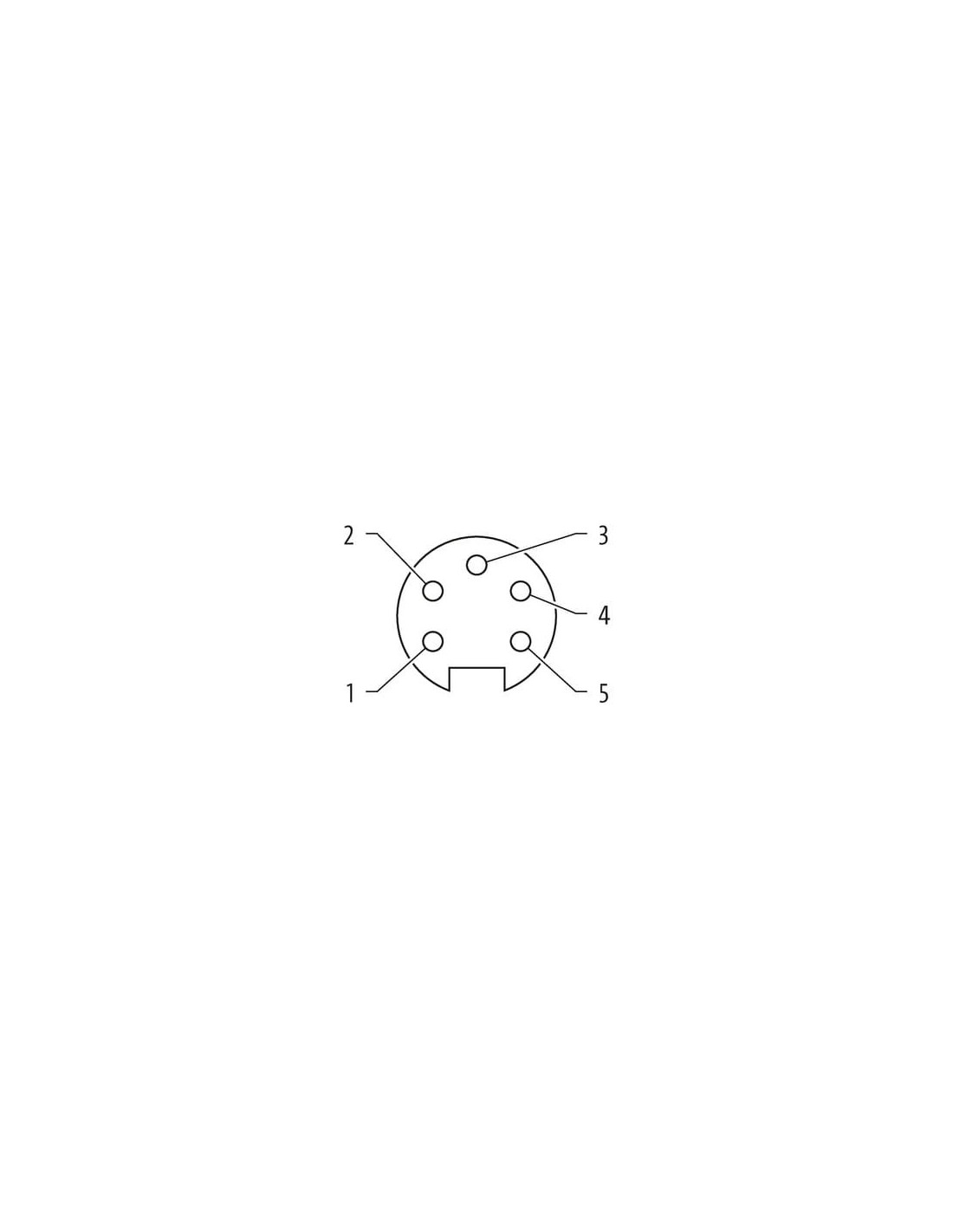

| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

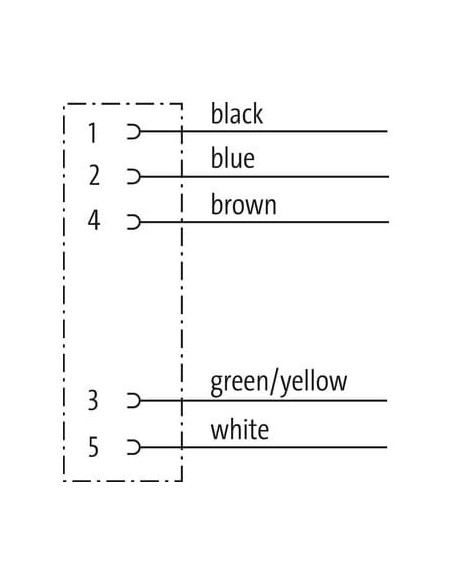

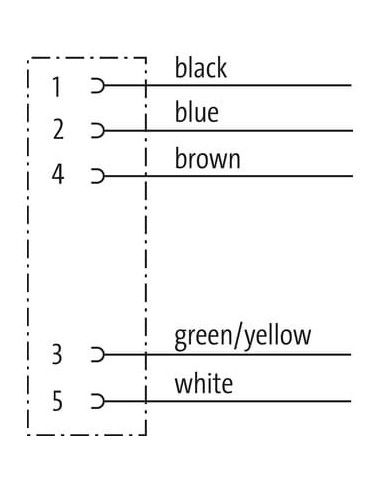

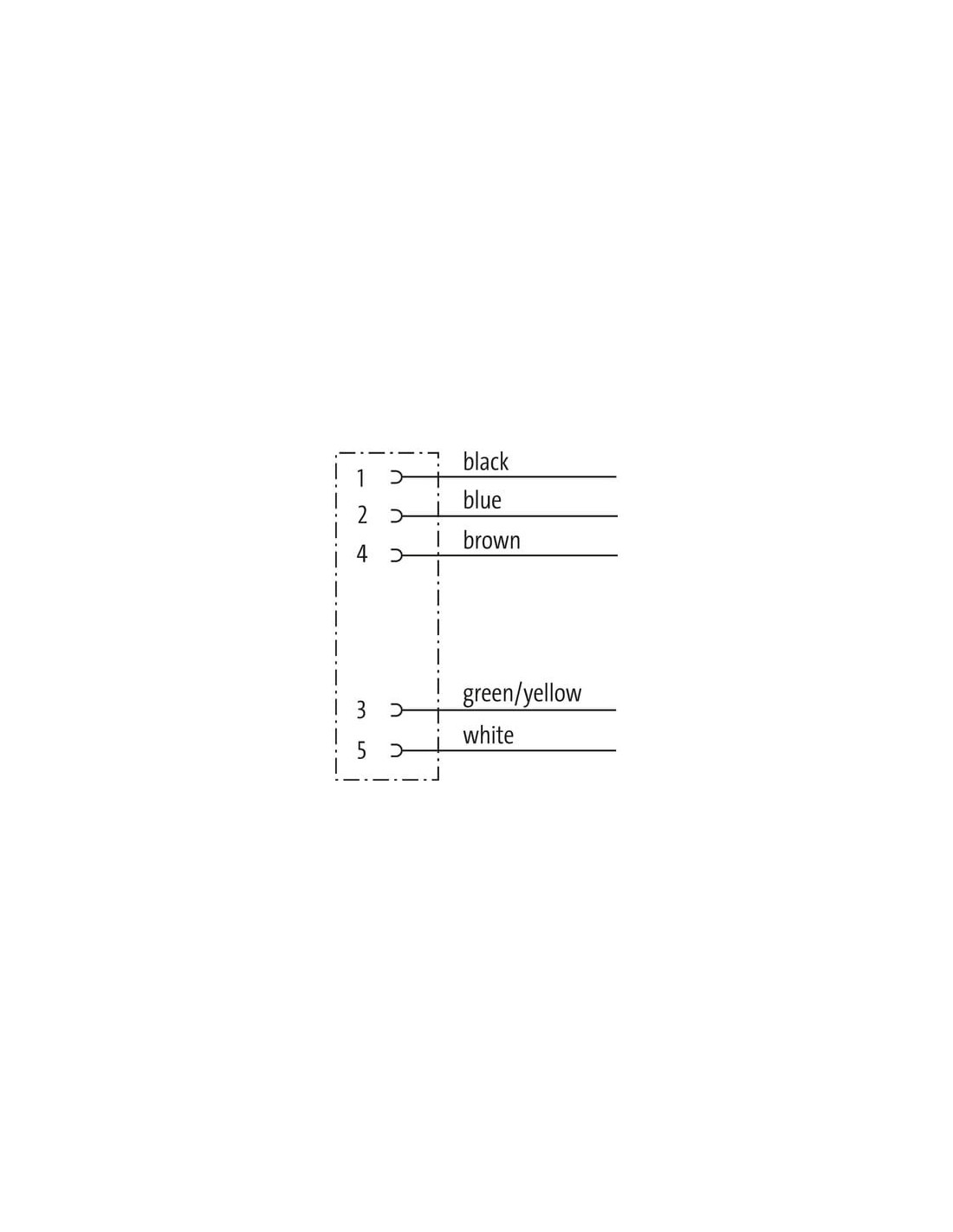

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Konektor Mini 7/8" 5-pinowy z wolnym końcem kabla — 7700-A5021-UMD0500
Konektor Mini 7/8" 5-pinowy typu żeńskiego, wyposażony w prosty wolny kabel o długości 5 metrów, to niezawodne rozwiązanie do zastosowań przemysłowych oraz automatyki, gdzie kluczowe są pewność połączenia i trwałość.
Zastosowanie konektora przemysłowego 7/8" 5P
Przemysłowe konektory 7/8" (z pięcioma pinami) są powszechnie wykorzystywane w systemach zasilania i przesyłu sygnałów, a także jako standardowe złącza w aplikacjach automatyki przemysłowej, w maszynach oraz systemach sterowania. Idealnie nadają się do integracji z czujnikami, modułami zasilającymi, elementami wykonawczymi oraz wszędzie tam, gdzie ważna jest szybka i niezawodna możliwość rozłączania lub podłączania instalacji elektrycznych.
Zalety konektora Mini 7/8" z kablem PUR
- Wysoka odporność mechaniczna – obudowa z tworzywa PUR oraz niklowana blokada gwarantują trwałość i wytrzymałość na trudne warunki środowiskowe.
- Stopień ochrony IP68 – zapewnia całkowitą szczelność na pył oraz wodę przy poprawnym zainstalowaniu złącza, dzięki czemu sprawdzi się także w wilgotnych i zapylonych środowiskach.
- Szeroki zakres temperatury pracy – możliwość pracy w temperaturze od -25 °C do 80 °C (kabel: nawet od -50 °C do 80 °C w warunkach stałych), co pozwala na zastosowanie w różnych strefach przemysłowych.
- Wytrzymałość na środki chemiczne – dobra odporność na oleje, chemikalia oraz benzynę dzięki zastosowaniu wysokiej klasy tworzyw sztucznych i powłoki PUR.
- Prosta i szybka instalacja – gwint 7/8" oraz blokada SW24 umożliwiają pewne i trwałe mocowanie.
- Przewód 5-żyłowy o przekroju 1,5 mm² pozwala na wykorzystanie w wielu aplikacjach energetycznych i sygnałowych.
Typowe obszary zastosowań konektora Mini 7/8"
- Linie produkcyjne oraz automatyzacja przemysłowa
- Maszyny i urządzenia przemysłowe
- Systemy sterowania oraz rozdzielnie
- Instalacje elektroenergetyczne wymagające szybkich połączeń
- Aplikacje w środowiskach narażonych na wilgoć, oleje i pył
Właściwości techniczne konektora 7/8" prostego
- 5 pinów – zapewnia możliwość przesyłu sygnałów zasilających oraz sygnałowych
- Długość kabla: 5 m
- Prąd maksymalny: do 9 A na styk
- Napięcie robocze: do 600 V AC/DC
- Kabel PUR o średnicy zewnętrznej 8,7 mm
- Przewody: biały, niebieski, czarny, zielono-żółty, brązowy
Produkt 7700-A5021-UMD0500 to idealny wybór wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość montażu, niezależnie od trudnych warunków przemysłowych. Dzięki uniwersalnemu wykonaniu oraz szerokiemu zakresowi odporności sprawdzi się zarówno w wymagających aplikacjach elektroenergetycznych, jak i w automatyce oraz przemyśle ciężkim.
