Zasilanie
M12, 4-piny
Żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

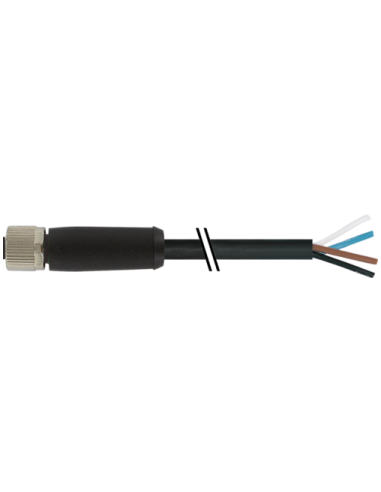

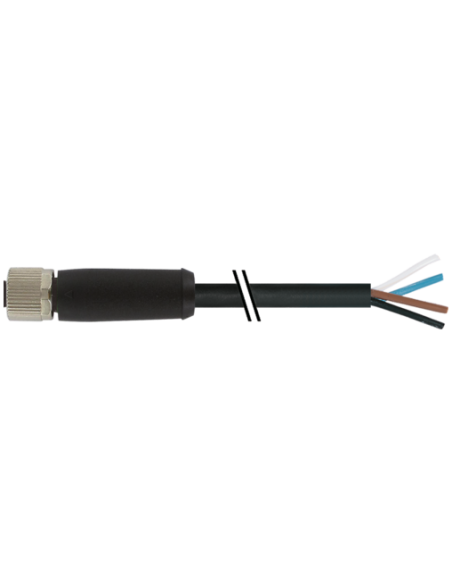

Przewód zasilający M12 L-code 4-polowy prosty żeński 1,5 m – 7000-P4121-P370150
Przewód zasilający M12 L-code o oznaczeniu 7000-P4121-P370150 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, wymagających zapewnienia niezawodnych połączeń elektrycznych i zasilania w trudnych warunkach środowiskowych. Dzięki 4-polowemu żeńskiemu złączu o prostym wyprowadzeniu produkt umożliwia bezpieczne i efektywne podłączanie różnorodnych urządzeń automatyki przemysłowej, maszyn oraz systemów technologicznych.
Zastosowania przewodu zasilającego M12 L-code
Typowe zastosowania to:
- zasilanie komponentów automatyki przemysłowej, takich jak silniki, serwonapędy, moduły zasilające czy sterowniki PLC,
- modernizacja i integracja linii produkcyjnych,
- łączenie rozdzielnic sterowniczych z urządzeniami wykonawczymi,
- systemy transportowe oraz robotyka,
- aplikacje wymagające podwyższonej odporności na oleje, środki chemiczne oraz intensywną eksploatację,
- zastosowania w warunkach wymagających ochrony zgodnej z IP65 oraz IP67.
Zalety złącza M12 L-code 4-polowego
- Wysokie natężenie prądu: możliwość przesyłu nawet do 16 A na styk umożliwia zastosowanie w instalacjach wymagających dużej mocy.
- Powłoka o podwyższonej odporności: pozłacane styki oraz niklowana blokada gwarantują doskonałą jakość połączenia i zwiększoną trwałość mechaniczną.
- Wytrzymałość na niekorzystne warunki środowiskowe: zastosowanie poliuretanu (PUR) oraz uszczelki FKM zapewnia odporność na zanieczyszczenia, oleje, promieniowanie UV oraz różnorodne środki chemiczne.
- Standardowe wymiary i kompatybilność: gwint M12 x 1, zgodność z normą IEC 61076-2-111 oraz szeroka współpraca z przewodami o średnicy do 16,4 mm.
- Stabilność parametrów elektrycznych: możliwość pracy przy napięciu DC do 63 V, wysoka wytrzymałość dielektryczna oraz odporność na przepięcia do 1,5 kV.
Budowa i parametry przewodu
Kabel zasilający wykonany jest z wysokiej jakości przewodów miedzianych o przekroju 2,5 mm² i 4 żyłach, skręcanych dla lepszej elastyczności i odporności na uszkodzenia mechaniczne. Polietylenowa izolacja zapewnia dodatkową ochronę przed niekorzystnymi czynnikami zewnętrznymi, a poliuretanowy płaszcz przewodu gwarantuje długą żywotność podczas użytkowania w ruchu oraz na stanowiskach o wysokim stopniu eksploatacji.
Dzięki wysokiej odporności na promieniowanie UV, płomienie, działanie olejów i benzyn – przewód sprawdzi się zarówno w aplikacjach stacjonarnych, jak i ruchomych (kable giętkie, C-track).
Odporność mechaniczna i bezpieczeństwo eksploatacji
Produkt charakteryzuje się wysoką klasą szczelności IP65/IP67 przy poprawnym zamocowaniu, co zapewnia ochronę przed wnikaniem pyłów oraz wody. Przewód jest odporny na 5 milionów cykli zgięcia oraz do 2 milionów cykli skręcania, co sprawia, że znajduje zastosowanie w urządzeniach pracujących w ruchu.
Wskazówki montażowe:
- należy zastosować środki ochrony przed obciążeniami mechanicznymi (np. opaski kablowe),
- przestrzegać dozwolonych promieni zgięcia, aby zachować szczelność i trwałość połączenia,
- w przypadku pracy z agresywnymi mediami zaleca się wcześniejsze sprawdzenie odporności chemicznej materiałów.
Dane ogólne i rozkład żył w przewodzie M12 L-code
Schemat podłączenia żył (kolory zgodnie z normą):
- Pin 1: brązowy (BN)
- Pin 2: biały (WH)
- Pin 3: niebieski (BU)
- Pin 4: czarny (BK)
Przewód M12 L-code 4-polowy żeński 0° do kabla 1,5 m to rozwiązanie dedykowane nowoczesnym systemom automatyki, gwarantujące trwałe, bezpieczne i wydajne podłączenie urządzeń oraz odporność na wymagające warunki przemysłowe.
