Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 60 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze Mini 7/8" 3-biegunowe żeńskie proste z kablem – 7700-A3021-UMB6000
Złącze Mini 7/8" 3-piny żeńskie proste z kablem to wysokiej jakości przewód przeznaczony do instalacji zasilających oraz sterowniczych w wymagających aplikacjach przemysłowych. Produkt został zaprojektowany z myślą o zapewnieniu niezawodnego połączenia elektrycznego, a jego konstrukcja spełnia rygorystyczne wymagania dotyczące ochrony, trwałości oraz odporności na niekorzystne warunki środowiskowe.
Konstrukcja i materiały zgodne z przemysłowymi standardami
Obudowa złącza wykonana z odpornego tworzywa PUR oraz metalowy, niklowany pierścień blokujący zapewniają trwałość i długą żywotność produktu. Złącze wyposażone jest w przewód o długości 60 m, co pozwala na jego wykorzystanie w rozległych instalacjach automatyki i systemach zasilania maszyn.
- Stopień ochrony IP68 – pełna szczelność przeciwpyłowa i odporność na długotrwałe zanurzenie w wodzie
- Stała i ruchoma temperatura pracy do 80°C, co czyni je odpowiednim do zastosowań w trudnych warunkach klimatycznych i przemysłowych
- Bardzo dobra odporność chemiczna i na oleje – przewód zachowuje swoje właściwości nawet po długotrwałym kontakcie z substancjami agresywnymi
Możliwości zastosowania złącza Mini 7/8" 3-pinowego
Złącze prostokątne 7/8” znane jest z szerokiego zastosowania w automatyce przemysłowej, inżynierii mechanicznej, maszynach rolniczych oraz przemyśle spożywczym. Produkt sprawdzi się w instalacjach wymagających niezawodnego zaopatrzenia w energię urządzeń, czujników, siłowników czy silników. Dzięki wysokiej obciążalności prądowej (12 A) oraz napięciowej (600 V AC/DC), kabel można stosować zarówno do zasilania, jak i sterowania rozbudowanymi systemami automatyki.
- Zasilanie elementów systemów rozproszonych automatyki
- Łączenie rozdzielnic, szaf sterowniczych i urządzeń dźwigowych
- Podłączanie siłowników, czujników oraz elementów wykonawczych
- Stosowanie w trudnych warunkach środowiskowych wymagających odporności na wilgoć, pył, oleje i środki chemiczne
Budowa i parametry przewodu zasilającego
Przewód UMB, 3-żyłowy, o przekroju 1,5 mm² i izolacji o kolorze czarnym zapewnia odpowiednią wytrzymałość mechaniczną oraz ochronę przed uszkodzeniami. Płaszcz z PUR gwarantuje odporność na ścieranie, działanie płomienia zgodnie z IEC 60332-2-2, UL 1581 FT2 oraz odporność na benzynę i oleje.
- Bardzo wysoka elastyczność – aż do 5 milionów cykli gięcia przy montażu w torach C-track
- Odpowiedni do mocowania peszli o średnicy wewnętrznej 17,8 mm
- W zestawie nie ma diody LED wskaźnika stanu, co minimalizuje ryzyko awarii oraz upraszcza konstrukcję
Wyprowadzenia i schemat połączeń

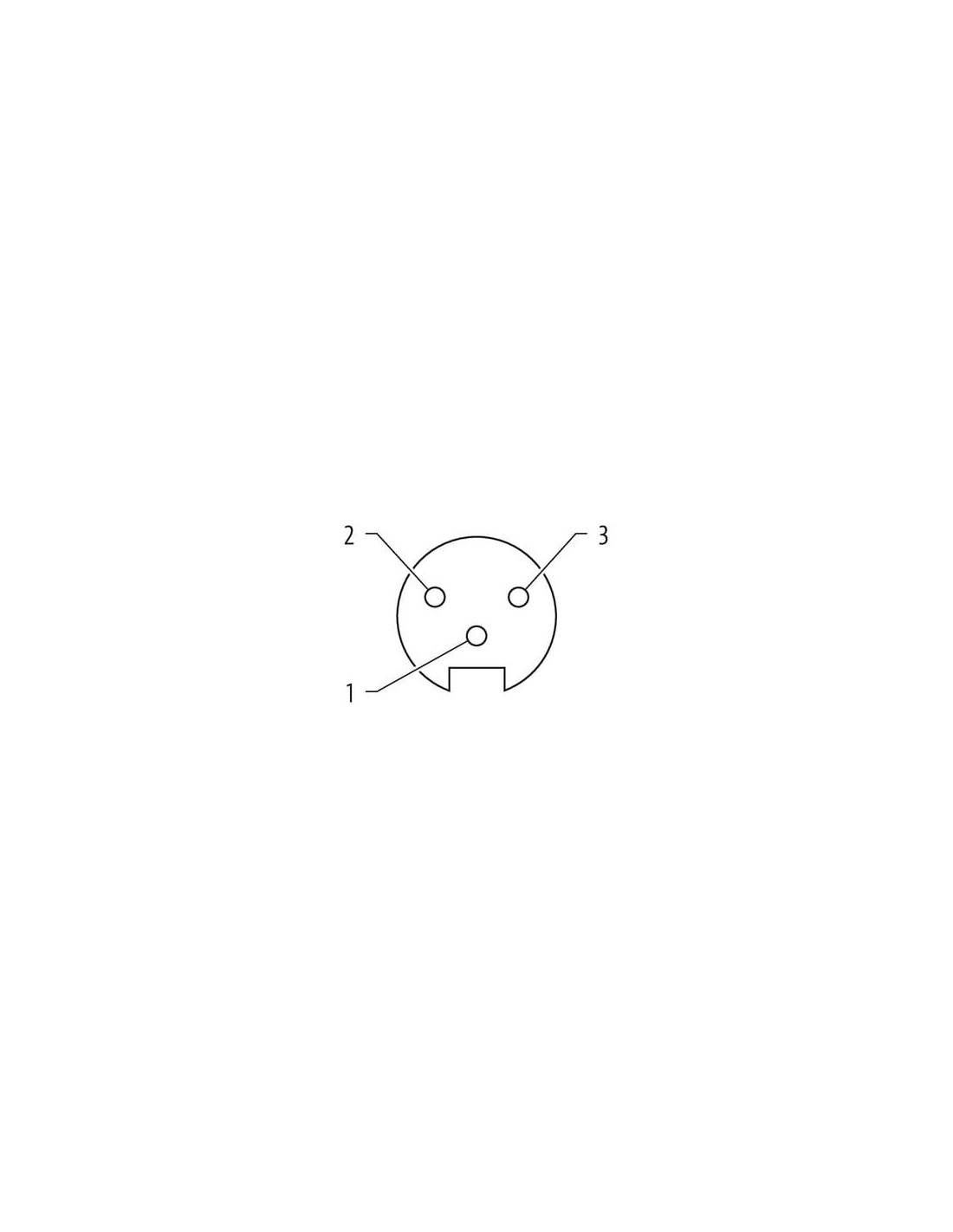

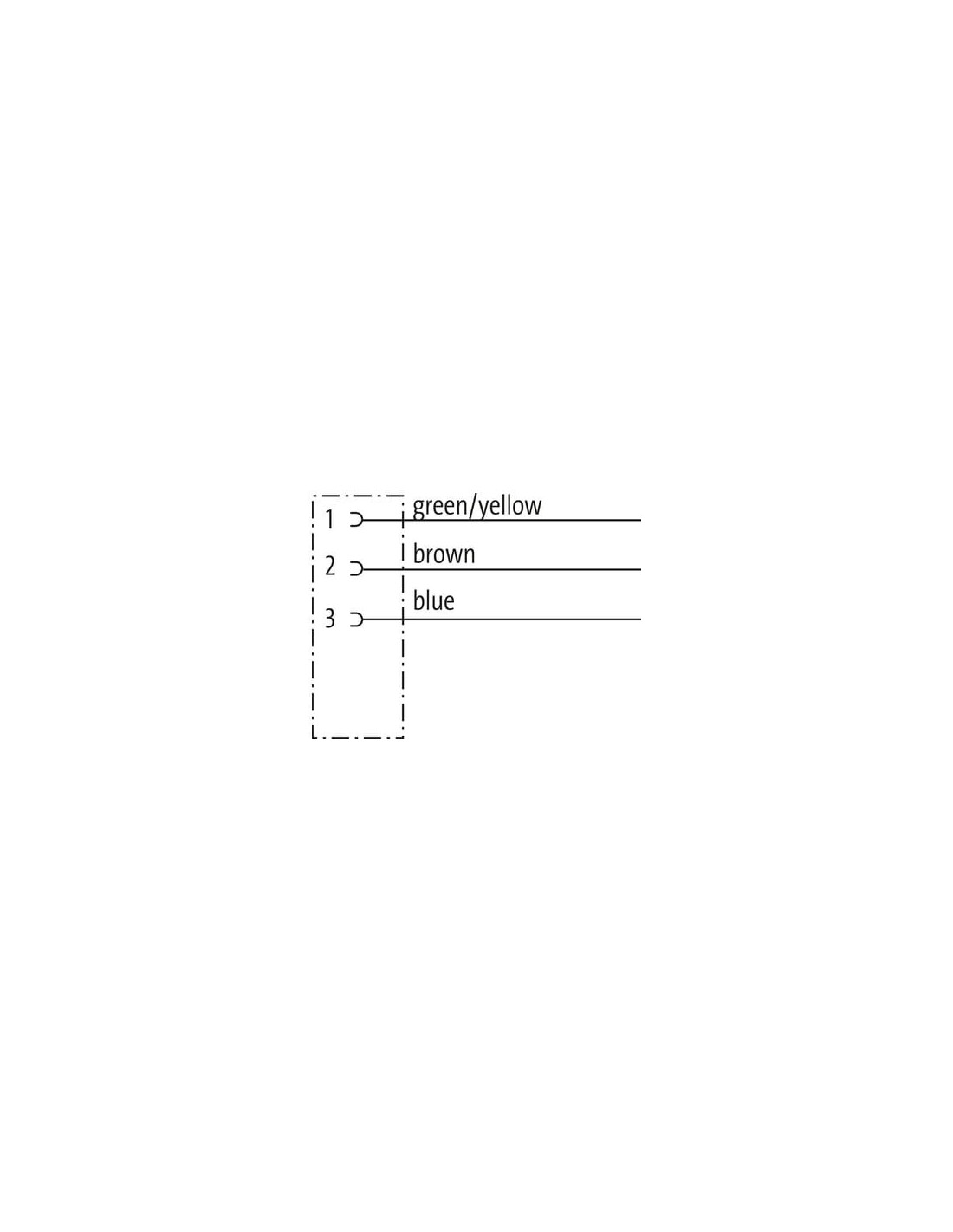

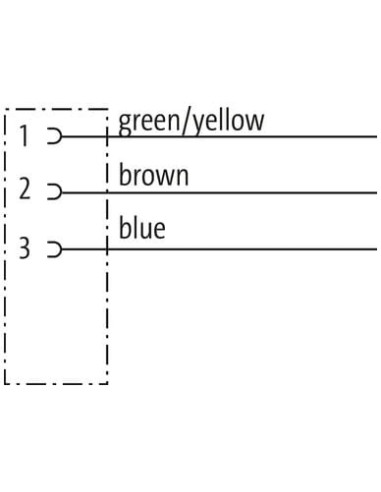

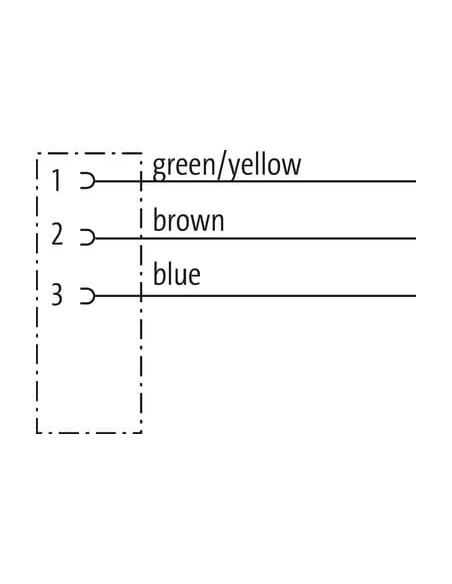

Złącze posiada wyprowadzenia kolorystyczne zgodnie z poniższym schematem:
- Pin 1 – zielono/żółty (uziemienie)
- Pin 2 – brązowy (L, faza)
- Pin 3 – niebieski (N, neutralny)
Schemat połączeń oraz kształt złącza ułatwiają szybki i poprawny montaż nawet w ograniczonej przestrzeni.
Uwagi eksploatacyjne – bezpieczny montaż i trwałość
Przewód Mini 7/8" 3-pinowy żeński prosty z kablami zapewnia bezpieczeństwo użytkowania pod warunkiem zachowania odpowiednich promieni gięcia oraz zabezpieczenia przed nadmiernymi obciążeniami mechanicznymi. Przy układaniu przewodów w instalacjach należy stosować dodatkowe środki ochrony, takie jak opaski kablowe, w celu ochrony złącz przed uszkodzeniem i przesileniem.
Podsumowanie – złącze Mini 7/8" 3-biegunowe z kablem dla automatyki przemysłowej
Złącze Mini 7/8" 3-pinowe (produkt: 7700-A3021-UMB6000) to uniwersalne i wytrzymałe rozwiązanie dla automatyki przemysłowej, maszyn, systemów sterowania i urządzeń wymagających niezawodnego połączenia zasilającego. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach – od aplikacji przemysłowych po systemy infrastrukturalne. *Dostępne są także inne wersje długości przewodów na zapytanie*
