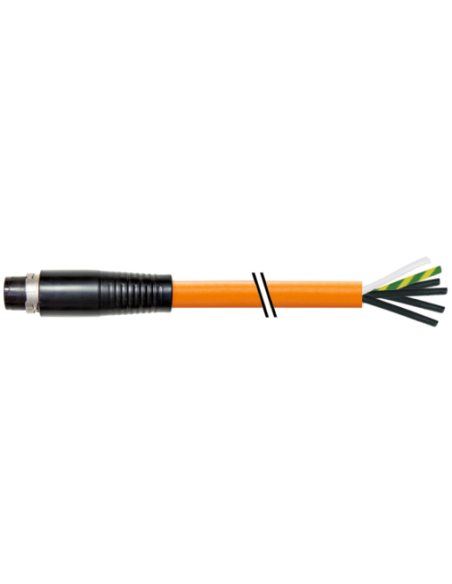

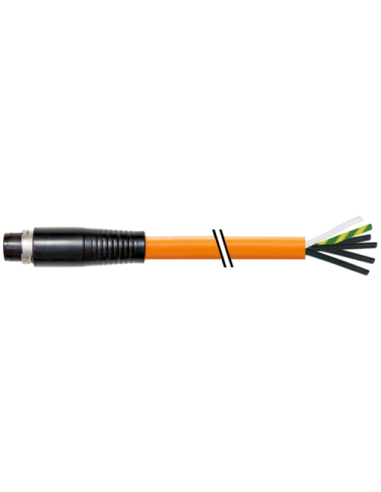

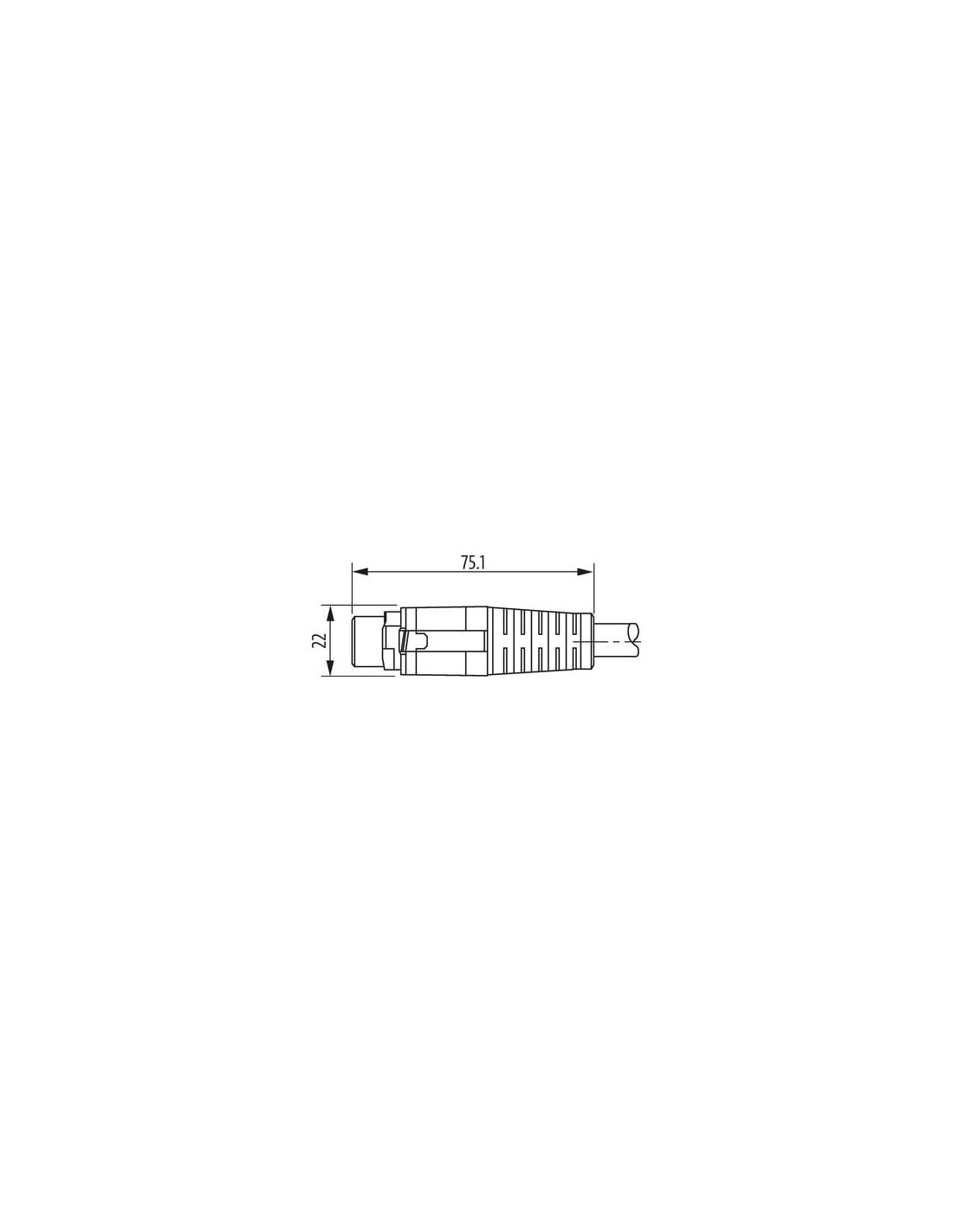

Męski prosty
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |
MQ15-X-Power z kablem 0° – Przewód zasilający i sygnałowy do wymagających zastosowań przemysłowych
MQ15-X-Power z kablem o długości 10 m to specjalistyczny przewód przeznaczony do transmisji energii oraz sygnałów w środowiskach przemysłowych. Produkt zapewnia bezpieczne i niezawodne połączenie dzięki sześciopinowemu, prostemu wtykowi męskiemu typu MQ15, charakteryzującemu się wysoką odpornością na czynniki zewnętrzne oraz intensywne użytkowanie.
Wytrzymała konstrukcja i odporność chemiczna
Osłona wtyku wykonana jest z trwałego tworzywa sztucznego o bardzo dobrej odporności na chemikalia i oleje, co sprawia, że przewód może być z powodzeniem stosowany w środowiskach o wysokich wymaganiach dotyczących wytrzymałości materiałowej. W przypadku kontaktu z agresywnymi mediami zaleca się zweryfikowanie odporności materiału do konkretnych zastosowań.
Maksymalne bezpieczeństwo i ochrona
Produkt spełnia normę IP67 (przy włożeniu i przykręceniu), co zapewnia ochronę przed kurzem oraz krótkotrwałym zanurzeniem w wodzie. Przewód posiada klasę ochrony 3 oraz wytrzymuje pik napięciowy do 4 kV. Grupa materiałów izolacyjnych – I wg IEC 60664-1 – gwarantuje podwyższoną trwałość oraz bezpieczeństwo elektryczne każdego połączenia.
Wszechstronne zastosowania przemysłowe
Kabel typowo wykorzystywany jest w:
- Automatyce przemysłowej
- Systemach sterowania maszynami i urządzeniami
- Instalacjach wymagających przesyłu mocy oraz sygnałów
- Integracji szaf sterowniczych i rozdzielni elektrycznych
Zastosowanie ekranowania (oplot miedziany, pokrycie 80%) skutecznie minimalizuje wpływ zakłóceń elektromagnetycznych, co pozwala na niezawodny przesył danych w wymagających warunkach.
Konstrukcja przewodu i dane techniczne
MQ15-X-Power wyposażony jest w ekranowany kabel typu P11 o izolacji w kolorze pomarańczowym, z powłoką z PUR, zapewniającą wysoką odporność na ścieranie, elastyczność oraz trwałość. Przewód składa się z czterech przewodów zasilających o przekroju 2,5 mm² oraz dwóch przewodów sygnałowych o przekroju 1,5 mm². Materiał izolacji żył to wytrzymałe TPE. Całość spełnia wymagania norm odporności na płomień: UL 1581, UL 1581 FT2, IEC 60332-2-2.
Najważniejsze zalety MQ15-X-Power
- Zwiększona trwałość – odporność kabla na zużycie mechaniczne i chemiczne
- Elastyczność instalacji – bardzo dobre parametry gięcia oraz odporność na częste cykle zginania
- Praca w szerokim zakresie temperatur – od -25°C do +80°C
- Wysoka wydajność przesyłu energii – maksymalne napięcie robocze AC do 600 V na styk zasilania oraz prąd do 16 A
- Posrebrzane styki – zapewniające niską rezystancję oraz pewny kontakt
- Szybki i pewny montaż – bagnetowy system zamykania oraz możliwość ponad 500 cykli przyłączeniowych
Typowa konfiguracja i schemat połączeń

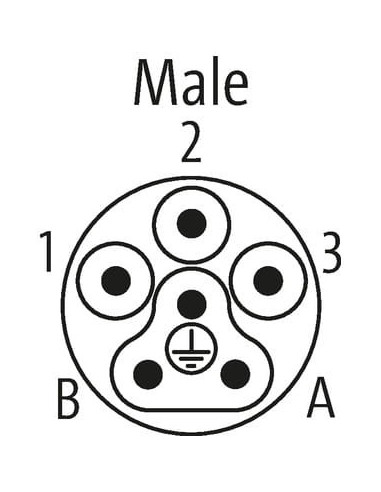

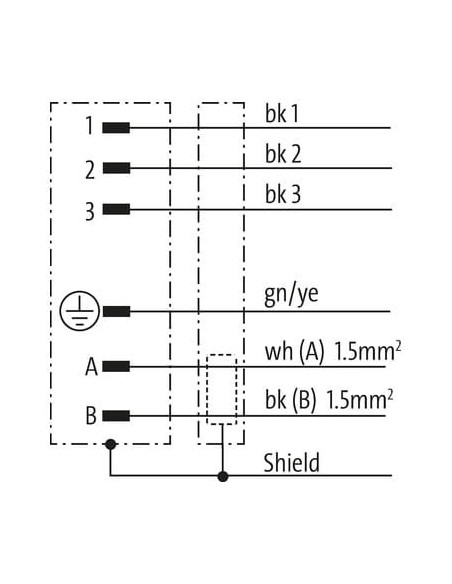

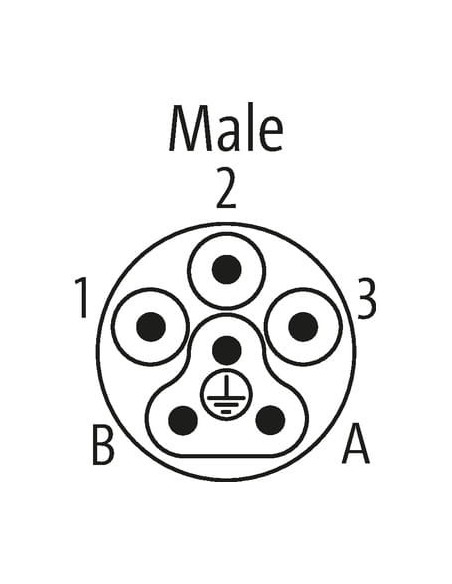

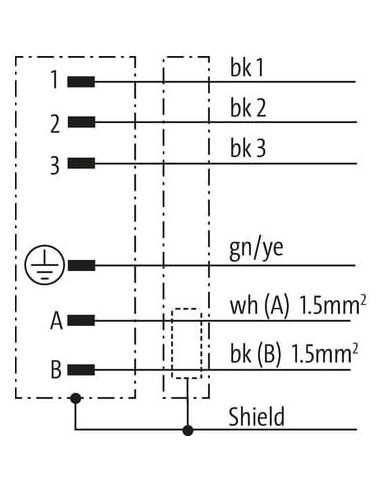

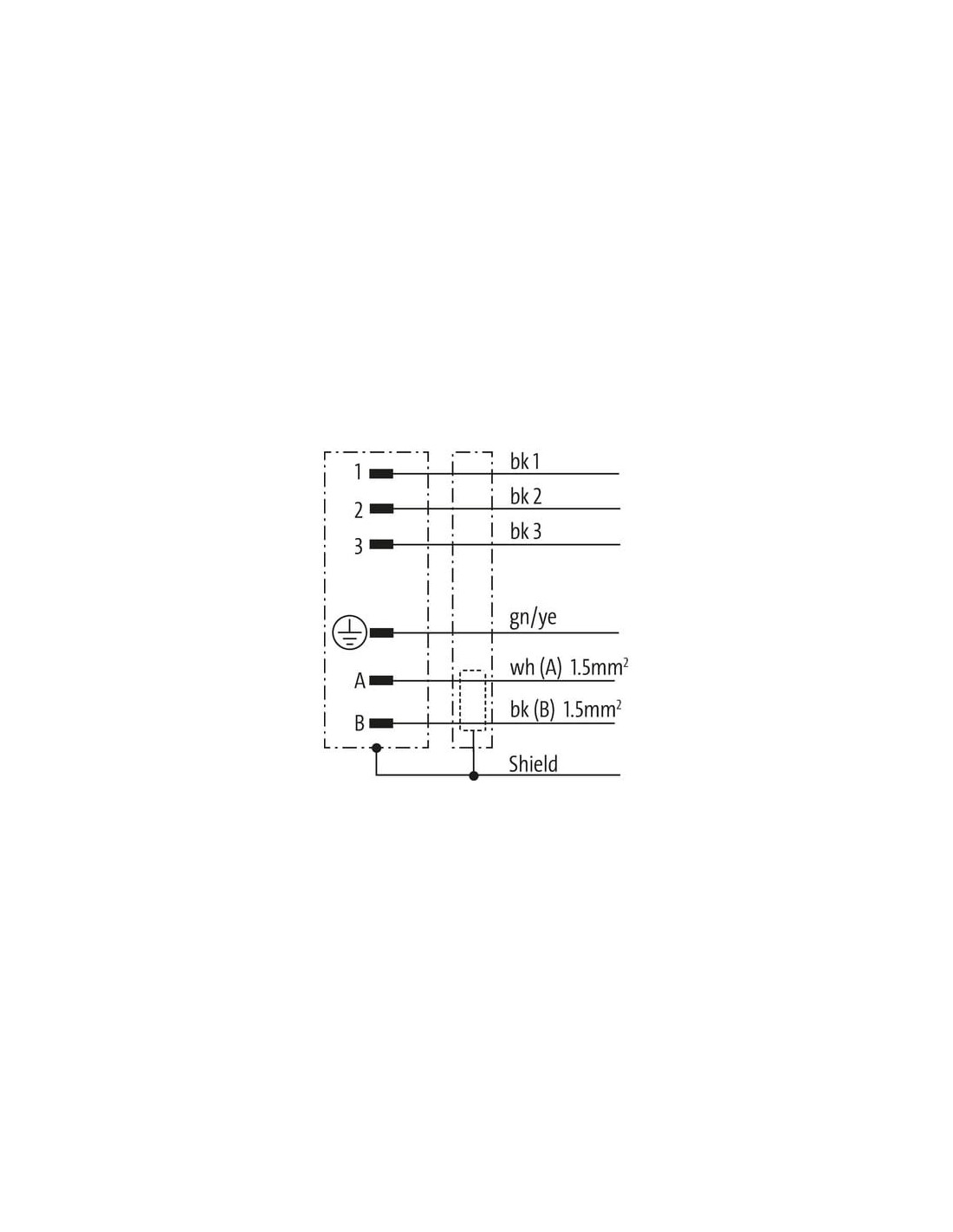

Przewód zakończony jest 6-pinowym prostym złączem MQ15 (męskim), z czytelnym kodowaniem i układem pinów zaprezentowanym na schematach. Typowy układ żył: trzy przewody czarne (zasilanie), jeden zielono-żółty (uziemienie), jeden biały i jeden czarny przewód sygnałowy. Wiązka ekranowana, ekran podłączony do dedykowanego pinu.
Podsumowanie – profesjonalny kabel do zastosowań przemysłowych
MQ15-X-Power z kablem 0° dla kabla 7000-P8301-P111000 to solidne i bezpieczne rozwiązanie do przesyłu energii oraz sygnałów wszędzie tam, gdzie liczy się niezawodność, odporność na warunki środowiskowe oraz łatwość instalacji w środowiskach przemysłowych.
