Męski 90°
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

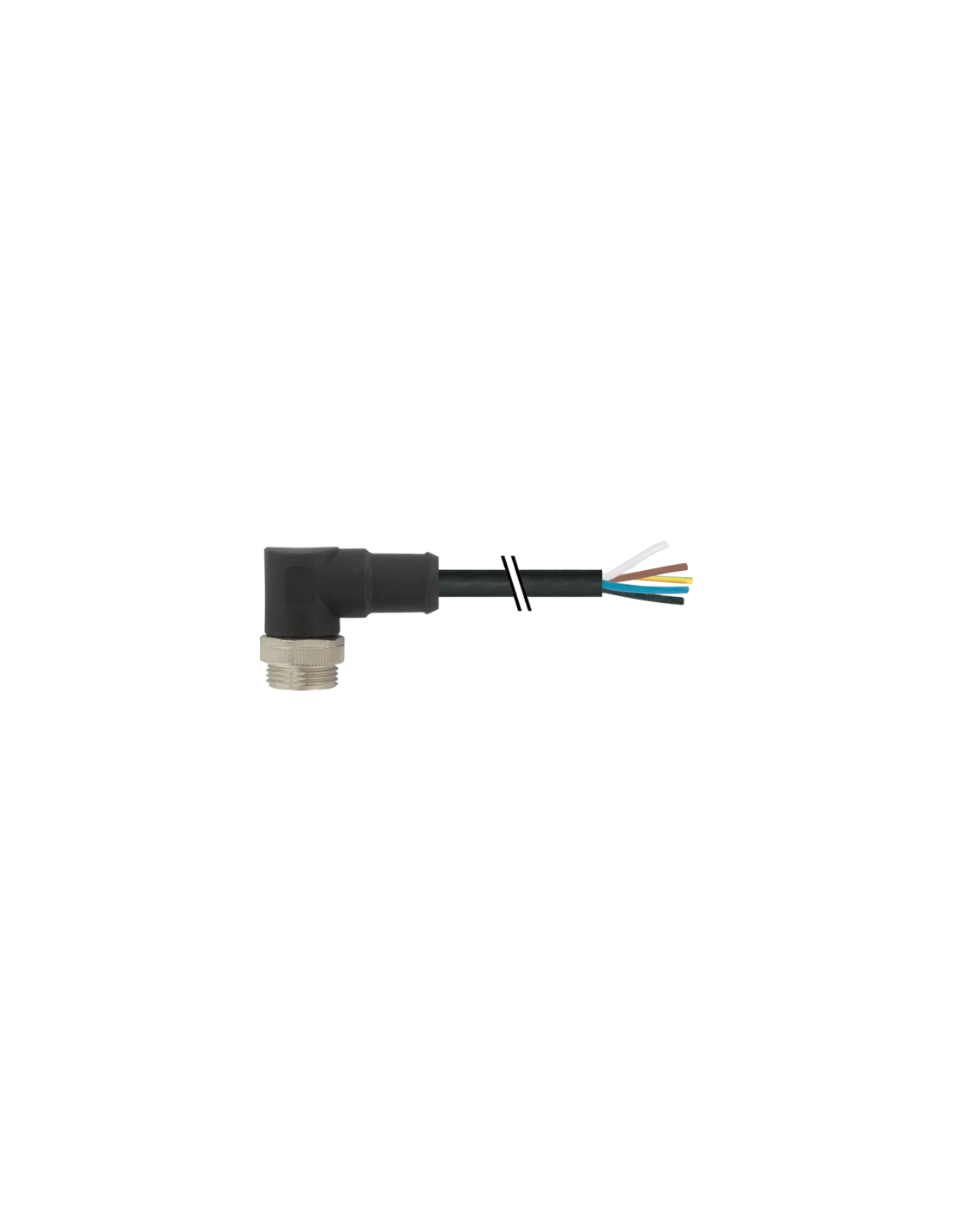

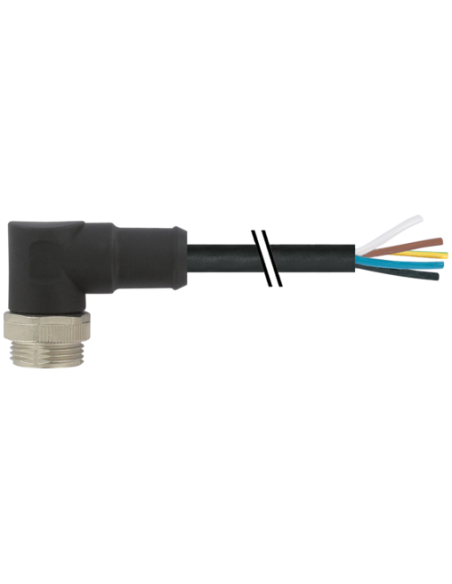

Złącze Mini 7/8" 3-pinowe męskie kątowe z kablem – 7700-A3011-UMB0150
Profesjonalne złącze Mini 7/8" 3-biegunowe męskie wyposażone w wytrzymały kabel elektroenergetyczny o długości 1,5 m to niezawodne rozwiązanie do zasilania oraz przesyłu sygnału w wymagających środowiskach przemysłowych. Kątowa konstrukcja złącza (90°) ułatwia montaż w miejscach o ograniczonej przestrzeni oraz zapewnia wygodę użytkowania podczas podłączania urządzeń.
Najważniejsze cechy i zalety złącza Mini 7/8" 3-biegunowego
- Odporność mechaniczna i chemiczna – obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia odporność na chemikalia oraz oleje, co pozwala na stosowanie produktu w trudnych warunkach przemysłowych.
- Wysoki poziom ochrony IP68 – pełna szczelność przy prawidłowym montażu (włożone, przykręcone), ochrona przed pyłem i zalaniem.
- Bezpieczeństwo i niezawodność – zgodność ze standardem EN IEC 60529 oraz wytrzymałość elektryczna do 600 V AC/DC sprawiają, że złącze spełnia normy bezpieczeństwa w automatyce i energetyce.
- Łatwość montażu – intuicyjne podłączenie przewodów (zgodność kolorystyczna: zielono-żółty, brązowy, niebieski); możliwy montaż przy pomocy przewlekania lub dokręcania.
- Wytrzymały kabel z powłoką PUR – zapewnia odporność na ścieranie, uszkodzenia mechaniczne oraz działanie niekorzystnych czynników środowiskowych.
Zastosowania złącza Mini 7/8" 3-pinowego
Złącze męskie Mini 7/8” 7700-A3011-UMB0150, dzięki swojej uniwersalności, doskonale sprawdza się w instalacjach:
- Automatyki przemysłowej i maszyn CNC
- Systemach transportowych i magazynowych
- Robotyce
- Przemysłowych liniach produkcyjnych
- Zasilaniu i sterowaniu urządzeń mobilnych
- Połączeniach zasilających do czujników i siłowników

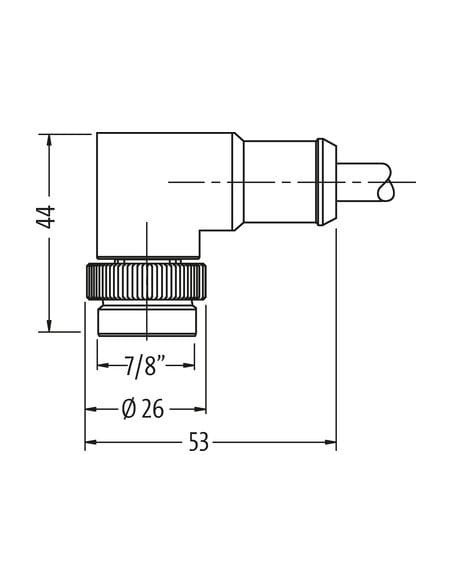

Konstrukcja i parametry techniczne
Solidna konstrukcja z metalowym zamkiem (niklowanym, z cynkowego odlewu ciśnieniowego) umożliwia pewne połączenie mechaniczne oraz trwałość podczas wielokrotnego użytkowania. Kabel o przekroju żył 3 x 1,5 mm² zapewnia niskie straty przesyłu prądu oraz kompatybilność z szerokim wachlarzem zastosowań.
Zakres temperatur pracy wynosi od -40°C do +80°C (w zależności od warunków użytkowania), a odporność na zginanie oraz 5 milionów cykli gięcia (C-track) umożliwiają montaż zarówno w instalacjach stacjonarnych, jak i ruchomych.

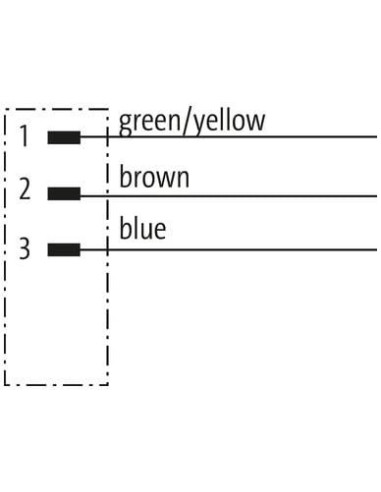

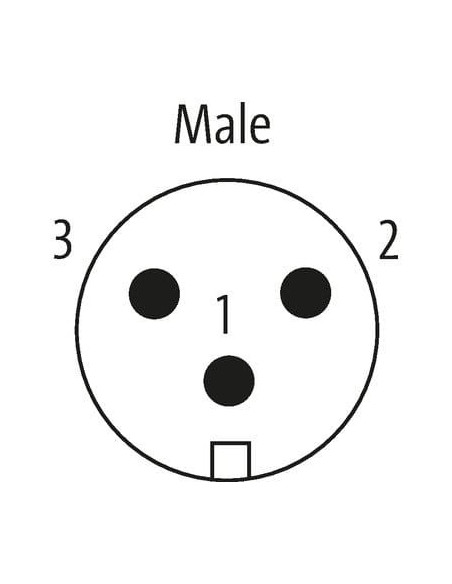

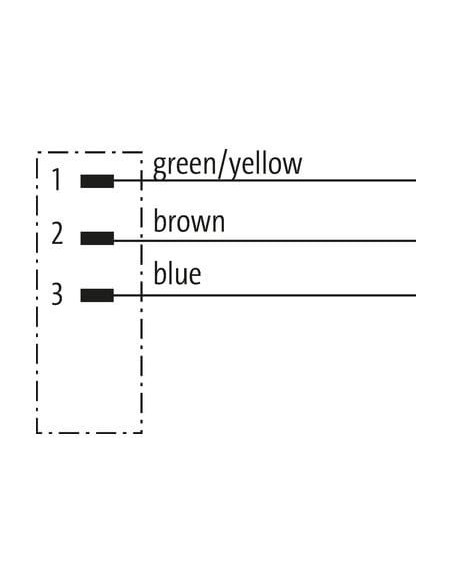

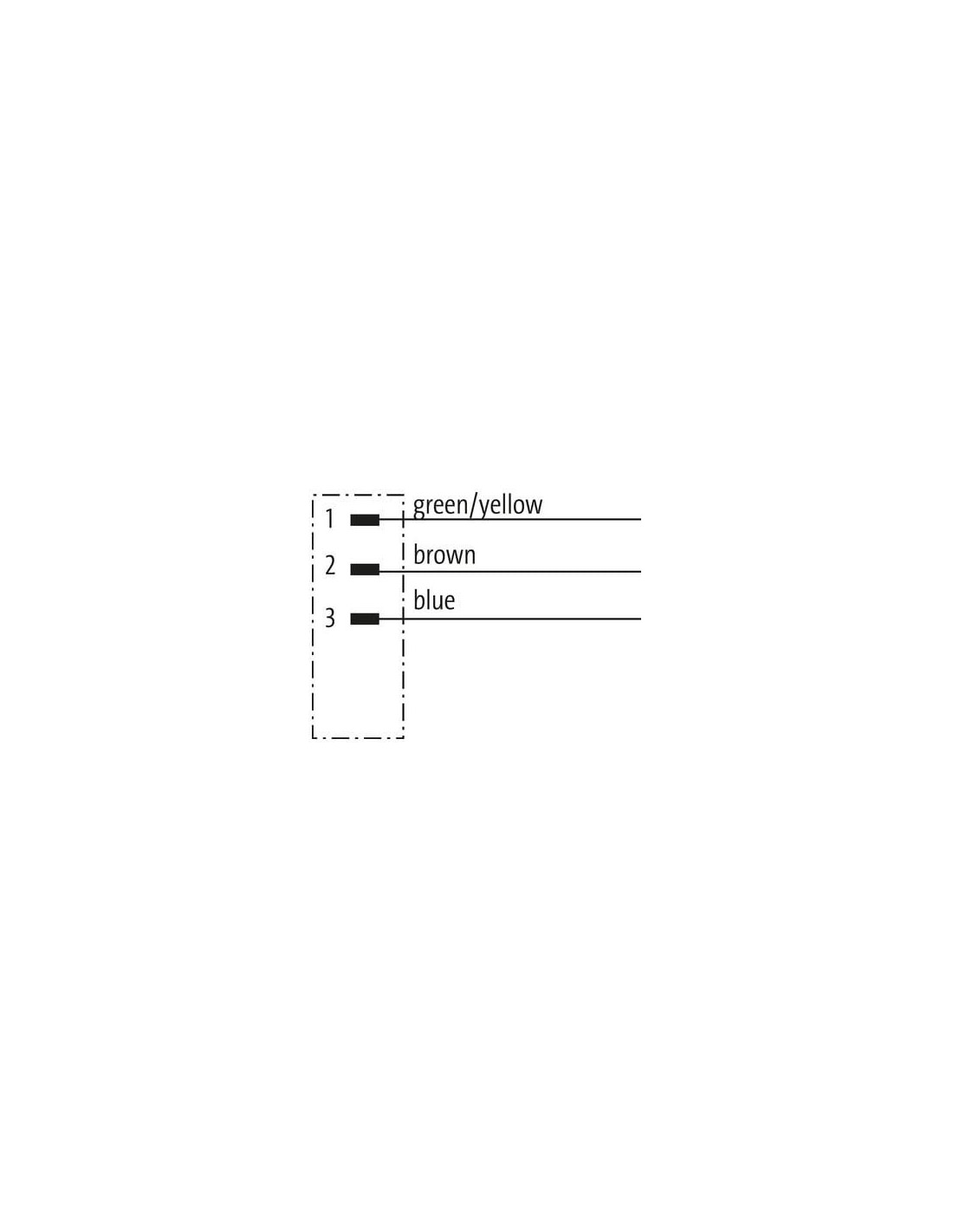

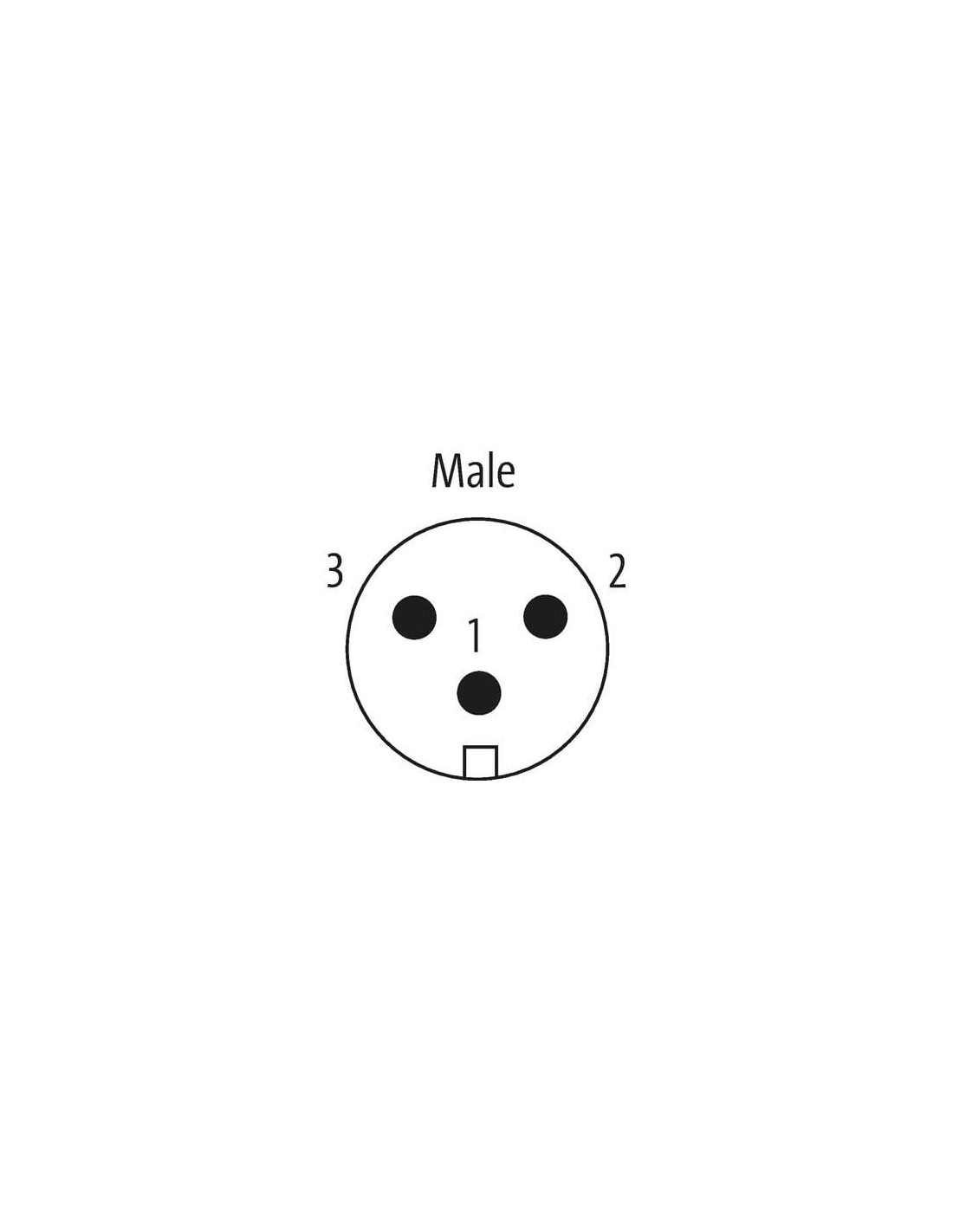

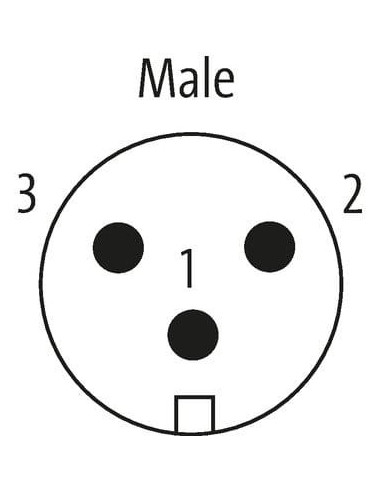

Budowa i schemat połączeń
Oznaczenie przewodów:
- 1 – zielono/żółty (uziemienie/PE)
- 2 – brązowy (L/faza)
- 3 – niebieski (N/neutralny)
Przewody są łatwe do identyfikacji i podłączenia zgodnie ze standardami elektrycznymi, co upraszcza montaż oraz serwisowanie instalacji.
Podsumowanie – złącze Mini 7/8" 3-pinowe do zastosowań przemysłowych
Złącze kątowe Mini 7/8” 3-biegunowe męskie z przewodem to niezawodne rozwiązanie dla profesjonalnych aplikacji przemysłowych wymagających solidności, odporności na czynniki zewnętrzne oraz łatwości w montażu. Doskonale sprawdzi się w nowoczesnych systemach automatyki, sterowania maszyn oraz zasilania urządzeń przemysłowych.
