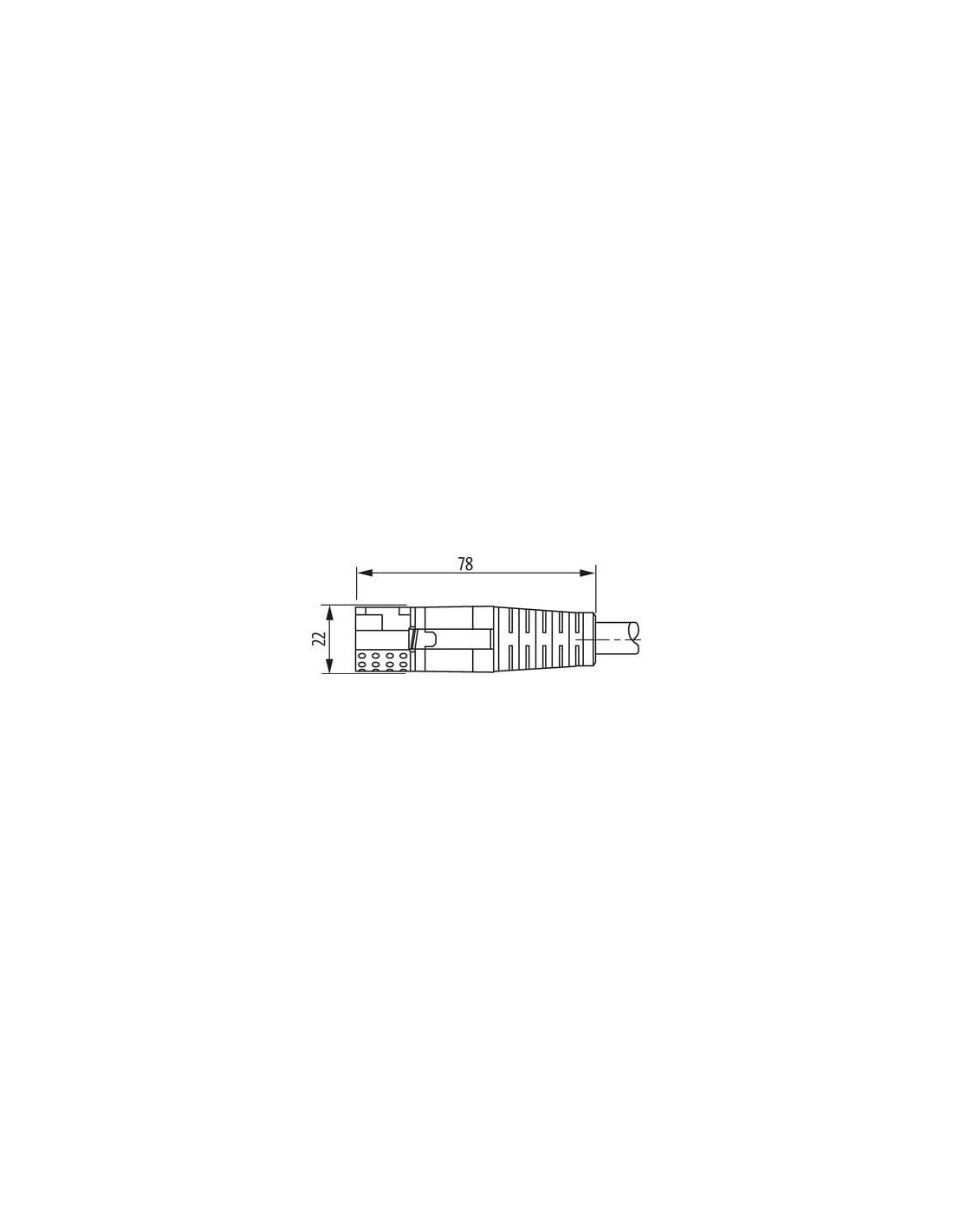

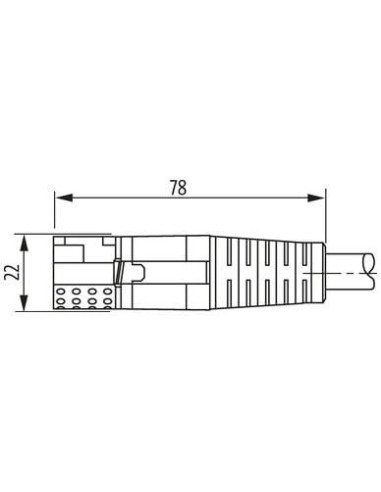

Żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

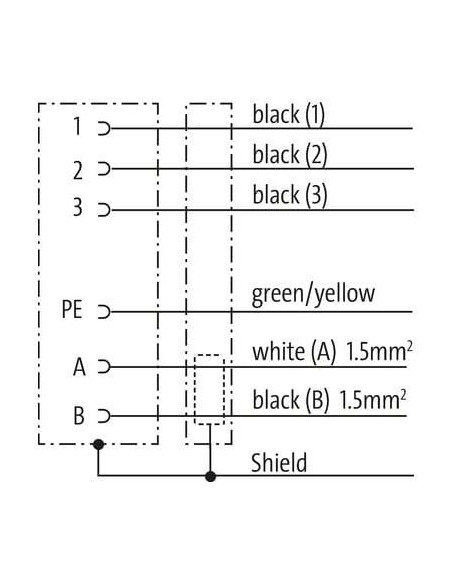

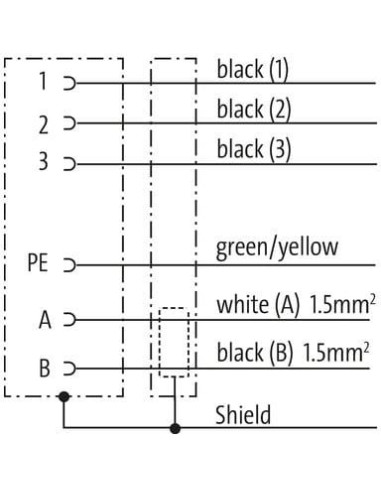

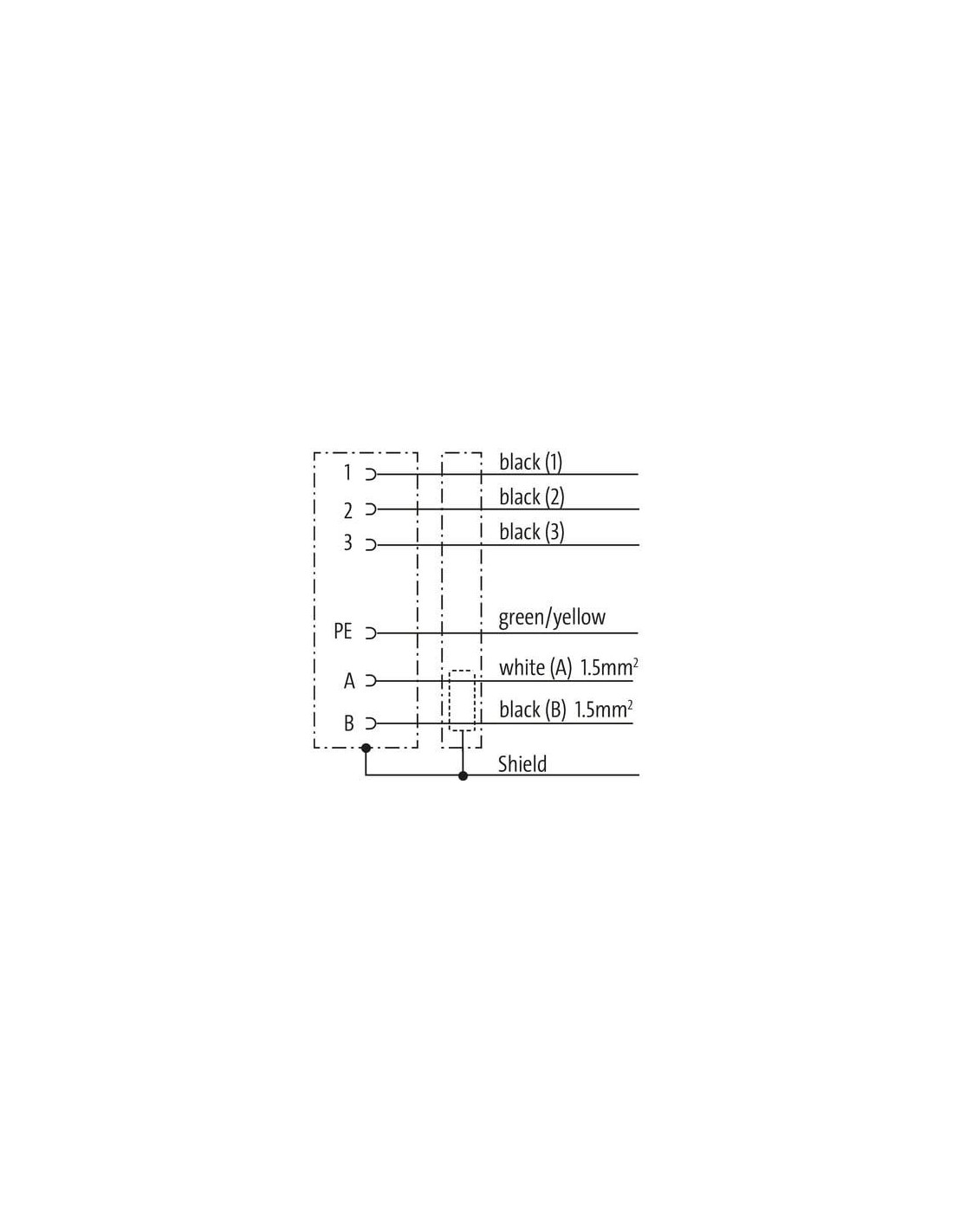

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

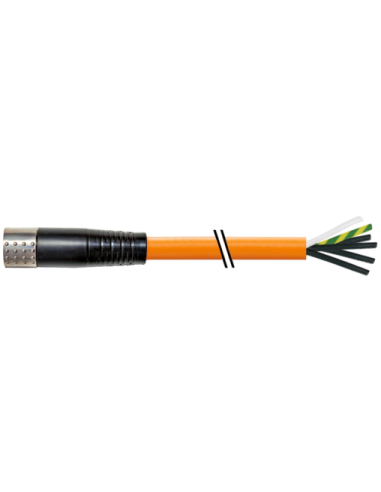

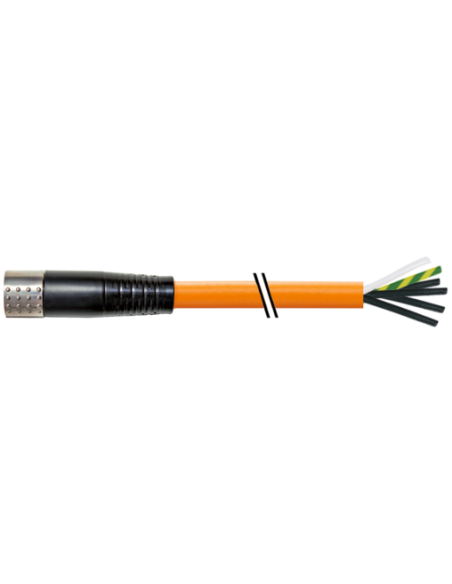

Złącze MQ15-X-Power żeńskie 0° ekranowane z kablem 3m – 7000-P8321-P110300
Złącze MQ15-X-Power żeńskie 0° z ekranowanym przewodem o długości 3 metrów (kod produktu: 7000-P8321-P110300) to profesjonalny element połączeniowy, dedykowany do wymagających aplikacji automatyki przemysłowej oraz zaawansowanych instalacji elektrycznych. Charakteryzuje się doskonałą odpornością mechaniczną i elektryczną, nawet w trudnych warunkach środowiskowych.
Zastosowanie złącza MQ15-X-Power – przemysł, robotyka, automatyka
Produkt znajduje zastosowanie w przemysłowych instalacjach zasilających, aplikacjach z robotami, a także w systemach automatyki, gdzie niezbędne są niezawodne połączenia elektryczne o wysokiej odporności na czynniki chemiczne, oleje i uszkodzenia mechaniczne. Złącze MQ15 nadaje się do miejsc narażonych na intensywną eksploatację i cykle przyłączeniowe, sprawdzając się w branżach takich jak automotive, produkcja maszyn czy systemy transportowe.
Zalety złącza MQ15-X-Power 7000-P8321-P110300
- Ekranowanie kabla – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, gwarantująca stabilność przesyłu sygnału oraz zasilania.
- Wysoka odporność IP67 – szczelność zapewniająca ochronę przed pyłem i wodą przy prawidłowym montażu, umożliwiająca użytkowanie w wymagających środowiskach.
- Wytrzymała konstrukcja – obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i olejoodporności, polecana do pracy w otoczeniu przemysłowym.
- Bagnetowy system zamykania – szybki i pewny montaż oraz demontaż połączenia, nawet w warunkach ograniczonej dostępności miejsca.
- Wysokie parametry elektryczne – dopuszczalne napięcie robocze do 600 V oraz prąd do 16 A pozwalają na zasilanie nawet wymagających odbiorników.
- Trwałość – gwarancja minimum 500 cykli wtykowych, co minimalizuje konieczność wymiany złącza przy częstej obsłudze technicznej.
Budowa i szczegóły techniczne kabla MQ15-X-Power
Kabel zewnętrzny w kolorze pomarańczowym posiada powłokę z odpornego PUR i średnicę zewnętrzną 12,8 mm, co zapewnia wysoką wytrzymałość na uszkodzenia mechaniczne. Ekran z oplotu miedzianego gwarantuje dobrze zabezpieczony przesył sygnału, nawet w obecności silnych źródeł zakłóceń. Izolacja przewodów wykonana jest z TPE, co umożliwia pracę zarówno w niskich (-25°C), jak i wysokich temperaturach (do 80°C), a konstrukcja zapewnia długotrwałą, bezawaryjną pracę.
- 6 pinów – pełne połączenie, w tym przewód ochronny PE
- Kabel przystosowany do pracy w ruchu i w stanie statycznym (żyła zasilania 2,5 mm², żyła sygnałowa 1,5 mm²)
- Oznakowanie przewodów dla łatwej identyfikacji: czarny, biały, zielono-żółty
Typowe zastosowania – gdzie sprawdzi się MQ15-X-Power?
Złącze żeńskie MQ15-X-Power z ekranowanym kablem wykorzystywane jest przede wszystkim tam, gdzie wymagane są niezawodne podłączenia zasilające silników, napędów oraz urządzeń peryferyjnych, a także w systemach wymagających szybkiego i trwałego montażu. Produkt polecany jest do:
- linii produkcyjnych i taśmociągów przemysłowych,
- aplikacji związanych z robotyką,
- podłączania czujników, napędów, elementów wykonawczych,
- systemów transportowych, automatyki budynkowej,
- w miejscach narażonych na działanie agresywnych substancji chemicznych lub olejów.
Bezpieczeństwo oraz zalecenia montażowe
W celu zapewnienia wysokiego poziomu ochrony IP67 i utrzymania trwałości połączenia, należy chronić złącze przed nadmiernym obciążeniem mechanicznym oraz przestrzegać zalecanych promieni gięcia kabla. Stosowanie opasek kablowych oraz unikanie zbyt ostrych zgięć to podstawa niezawodnego działania systemu.
Złącze MQ15-X-Power z kablem – wszechstronny i trwały wybór dla nowoczesnej automatyki
Produkt 7000-P8321-P110300 to sprawdzone i skuteczne rozwiązanie dla szerokiego zakresu zastosowań przemysłowych, gdzie liczy się zarówno bezpieczeństwo, jak i niezawodność połączeń zasilających oraz sygnałowych. To idealny wybór tam, gdzie warunki pracy są wymagające, a każdy detal ma znaczenie dla sprawności całej instalacji.
