Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Kabel Konektor Mini 7/8" 5-pinowy – 10 m, Kod: 7700-A5021-UMD1000
Kabel konektor Mini 7/8" o długości 10 metrów to wysokiej jakości przewód elektroenergetyczny zakończony prostym, żeńskim złączem 7/8" z 5 stykami. Produkt znajduje szerokie zastosowanie w różnorodnych aplikacjach przemysłowych, automatyce oraz instalacjach maszyn i urządzeń, gdzie wymagana jest niezawodna i trwała transmisja elektryczna w trudnych warunkach środowiskowych.
Najważniejsze cechy i zastosowanie kabla 5-żyłowego 7/8" 7700-A5021-UMD1000
- Profesjonalne złącze przemysłowe – standard 7/8" (5 pinów) zapewnia kompatybilność z wieloma urządzeniami automatyki i sterowania.
- Przeznaczony do wymagających warunków – wysoki stopień ochrony IP68 chroni przed pyłem i wodą, co umożliwia instalację na zewnątrz oraz w środowiskach przemysłowych.
- Kabel o długości 10 metrów – pozwala na wygodne prowadzenie instalacji na większe odległości.
- Wytrzymałość mechaniczna – obudowa z tworzywa PUR oraz blokada z niklowanego cynku zapewniają odporność na uszkodzenia mechaniczne i korozję.
- Uniwersalne zastosowanie – idealny do zasilania silników, zaworów, czujników oraz innego sprzętu przemysłowego.
- Bezpieczeństwo połączenia – gwint 7/8" oraz zabezpieczenie przeciwwstrząsowe gwarantują stabilność i trwałość instalacji.
- Odporny na chemikalia i oleje – przeznaczony do pracy w środowiskach z ekspozycją na agresywne media (zgodnie z normami DIN i IEC).

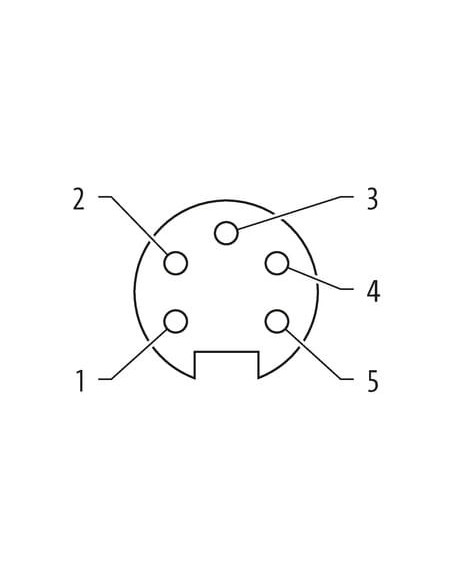

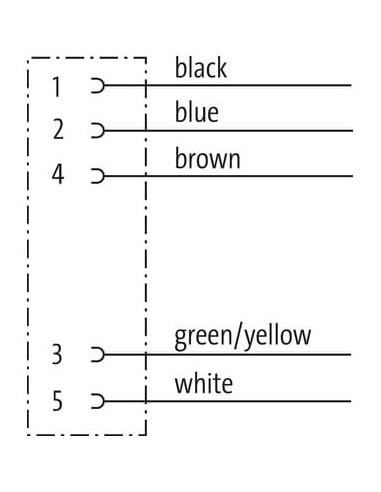

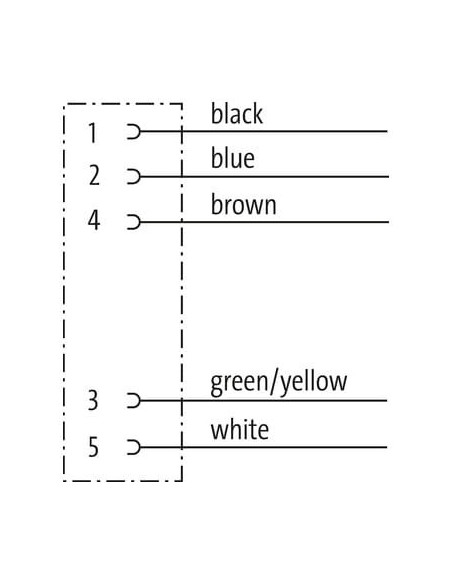

Budowa, schemat połączenia i kolory przewodów
Konektor Mini 7/8" jest wyposażony w pięć przewodów o standardowym oznaczeniu kolorów: czarny, niebieski, brązowy, zielono-żółty oraz biały. Umożliwia to łatwą identyfikację oraz szybkie podłączenie w typowych instalacjach automatyki przemysłowej.
- Czarny – pin 1
- Niebieski – pin 2
- Zielono-żółty – pin 3
- Brązowy – pin 4
- Biały – pin 5
Trwałość i niezawodność działania
Kabel o przekroju 1,5 mm² zaprojektowany jest do pracy przy wysokich napięciach do 600 V i natężeniu do 9 A na pin. Izolacja z PUR zapewnia znakomitą odporność na ścieranie oraz działanie płomieni (zgodnie z normami IEC 60332 i UL 1581). Kabel zachowuje elastyczność nawet w niskich temperaturach (-50°C w instalacji stałej).
Typowe zastosowania przemysłowe
- Instalacje maszynowe – podłączenie zasilania silników, napędów i urządzeń wykonawczych.
- Automatyka i robotyka – przesyłanie sygnałów i zasilania w obrębie linii produkcyjnych.
- Technika energetyczna – tworzenie instalacji w trudnych warunkach zewnętrznych, gdzie wymagana jest szczelność oraz odporność na środki chemiczne.
Kabel konektor Mini 7/8" 5-pinowy 10 m 7700-A5021-UMD1000 to niezawodne i uniwersalne rozwiązanie dla przemysłu, które gwarantuje bezpieczeństwo, odporność i długą żywotność w wymagających warunkach eksploatacyjnych.
Polecamy także inne produkty z kategorii: Zasilanie »
