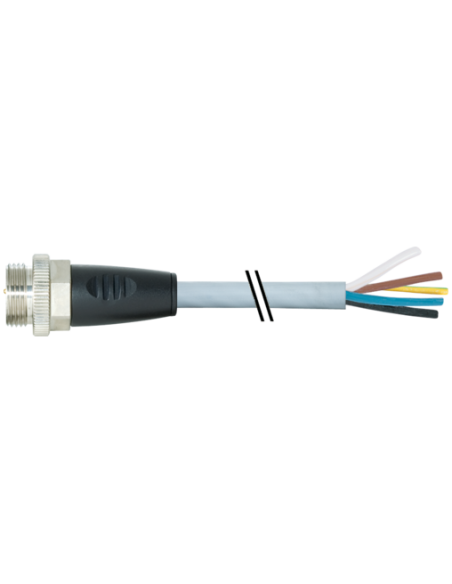

Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |

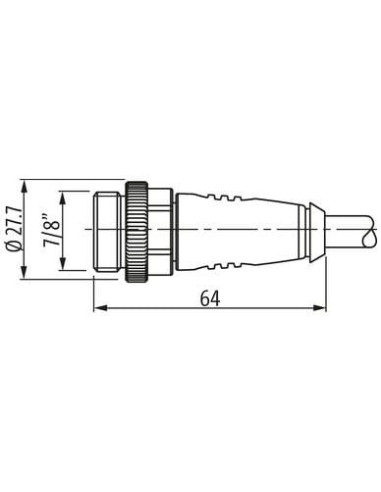

| Family construction form | 7/8" |
| Gwint | 7/8" |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW22 |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 3 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

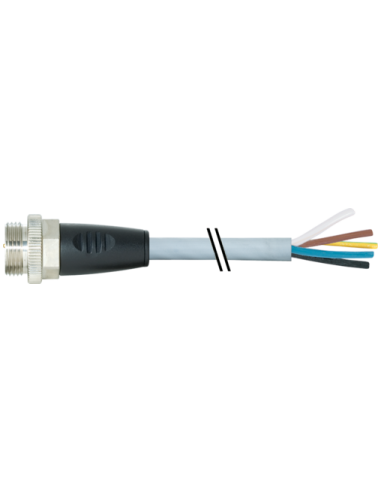

Złącze męskie 7/8" 5-pinowe z kablem elektroenergetycznym 30 m (7000-78421-9613000) – Przemysłowe zasilanie i sygnalizacja
Męskie proste złącze 7/8" z pięcioma pinami, wyposażone w kabel elektroenergetyczny o długości 30 metrów, to solidne i niezawodne rozwiązanie dla wymagających zastosowań przemysłowych. Złącze zostało zaprojektowane w standardzie prostym 0°, co zapewnia łatwość montażu oraz pewność połączenia nawet w trudnych warunkach eksploatacji.
Parametry kluczowe i budowa złącza 7/8" (5 pinów)
Złącze 7/8" męskie, 5-pinowe jest popularnym wyborem w aplikacjach automatyki przemysłowej, sterowania maszynami oraz w systemach zasilania. Solidna obudowa z wysokiej jakości tworzywa sztucznego zapewnia odporność chemiczną i na oleje, co jest istotne przy pracy w agresywnych środowiskach. Konstrukcja spełnia wymogi stopnia ochrony IP67, co gwarantuje ochronę przed pyłem oraz czasowym zanurzeniem w wodzie.
Typowe zastosowania złącza 7/8” – Kabel do zasilania i sygnału
- Automatyka przemysłowa – okablowanie maszyn i urządzeń
- Sterowanie silników i siłowników
- Systemy transportu bliskiego – linie produkcyjne, przenośniki
- Instalacje robotyczne – zasilanie modułów wykonawczych
- Budowa maszyn – łączenie rozdzielnic, szaf sterowniczych i urządzeń polowych
- Systemy bezpieczeństwa – połączenia komponentów zasilających i sygnalizacyjnych
Budowa kabla i zalety użytkowe
Wysokiej jakości kabel o długości 30 metrów charakteryzuje się płaszczem z PUR (poliuretan), odpornym na ścieranie, oleje oraz liczne związki chemiczne. Kabel umożliwia elastyczną i trwałą instalację nawet przy dynamicznych ruchach (roboczogodzinność: 10 000 godzin @ 90°C). Posiada pięć przewodów o przekroju 1,5 mm² – żyły są odpowiednio oznaczone kolorystycznie, co ułatwia ich identyfikację podczas montażu.
- Bardzo szeroki zakres temperatur pracy: od -50°C do +90°C (kabel w stanie stałym)
- Odporność na płomień – spełnia wymagania UL 1581 oraz IEC 60332-2-2
- Elastyczność – duża odporność na zginanie oraz skręcanie (do 5 milionów cykli gięcia, promień zgięcia: 5x średnica zewnętrzna)
- Wytrzymałość mechaniczna – półsztywny płaszcz, zabezpieczenie przeciwwstrząsowe podczas montażu
- Brak szkodliwych składników: bezołowiowy, bezhalogenowy, bezsilikonowy, wolny od FCKW i kadmu

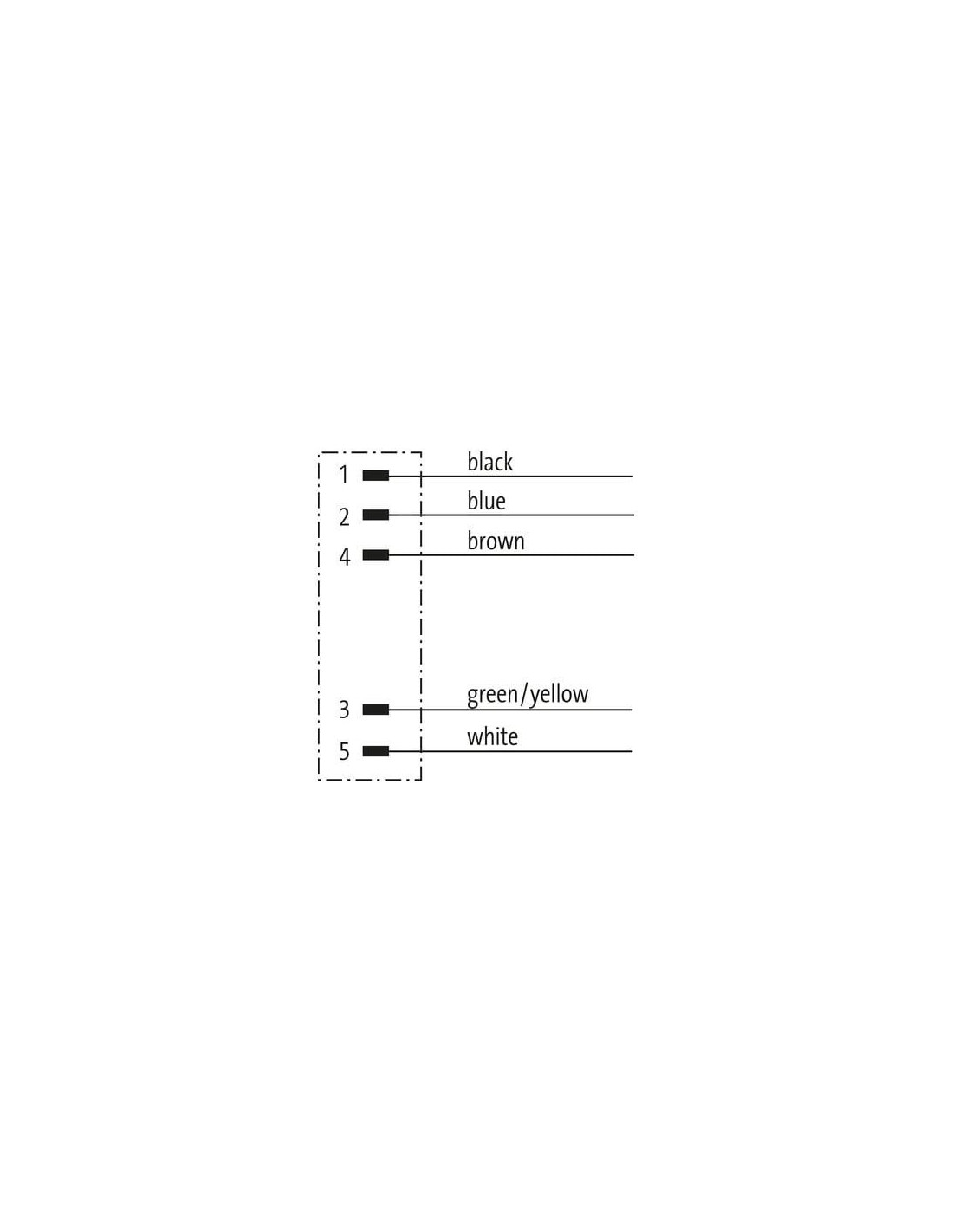

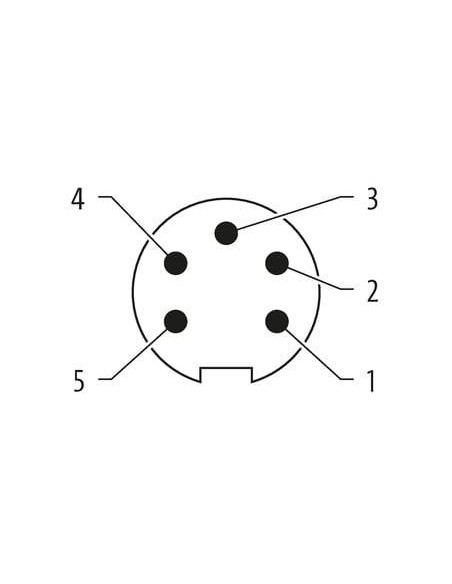

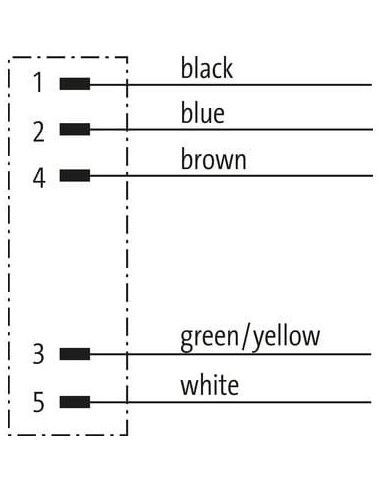

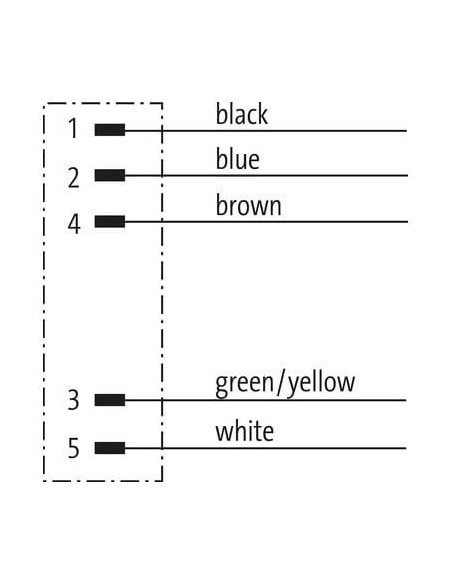

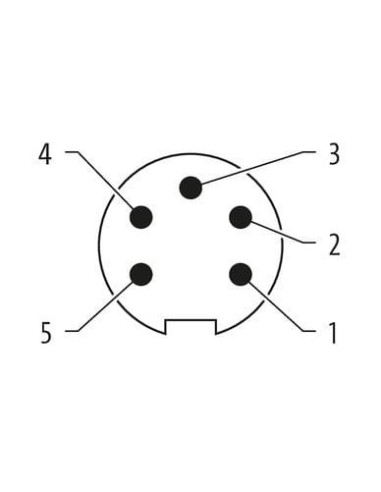

Schematy połączeń i kolorystyka żył
Standardowe przypisanie przewodów:
- Pin 1: Czarny
- Pin 2: Niebieski
- Pin 3: Zielono-żółty (uziemienie)
- Pin 4: Brązowy
- Pin 5: Biały
Kodowanie kolorów oraz przejrzysty układ pinów ułatwiają szybkie i bezpieczne podłączenie złącza w typowych instalacjach.
Złącze do wymagających aplikacji automatyki
Produkt spełnia wysokie wymagania przemysłowe w zakresie parametrów elektrycznych i środowiskowych. Prąd znamionowy wynosi 12 A, napięcie robocze do 400 V (przewód fazowy) oraz do 1000 V dla kabla, co pozwala na jego stosowanie w aplikacjach o dużym obciążeniu. Złącze z kablem 7/8" 7000-78421-9613000 znajduje szerokie zastosowanie w profesjonalnych sieciach zasilających i sygnałowych.
