Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie

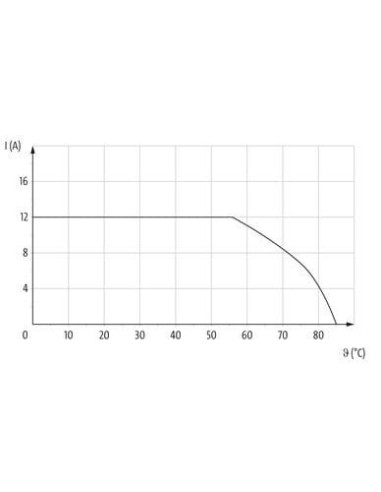

| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

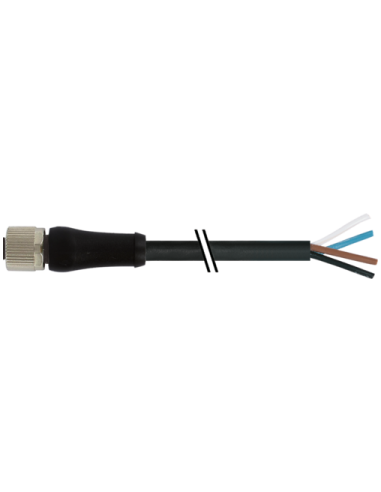

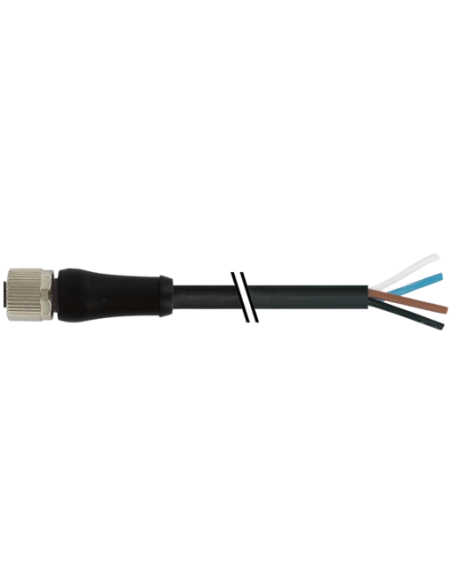

Złącze żeńskie M12 Kod L z kablem 1 m – Zasilanie przemysłowe
Złącze żeńskie M12 4-pin Kod L z kablem o długości 1 metra to profesjonalne rozwiązanie przeznaczone do zasilania urządzeń automatyki oraz przemysłowych systemów sterowania. Złącza tego typu charakteryzują się niezawodnością, wysoką trwałością oraz odpornością na niekorzystne warunki środowiskowe, dzięki czemu znajdują szerokie zastosowanie w instalacjach przemysłowych, maszynach oraz rozdzielnicach.
Opis i zalety złącza żeńskiego M12 Kod L
Złącze wyposażone jest w cztery pozłacane styki, które gwarantują stabilność połączenia i minimalizują ryzyko powstawania oporów kontaktowych. Solidna konstrukcja oraz zastosowanie trwałych materiałów, takich jak PUR oraz uszczelki FKM, przekładają się na doskonałą odporność na oleje, chemikalia i promieniowanie UV. Stopień ochrony IP65 oraz IP67 zapewnia szczelność nawet w trudnych warunkach przemysłowych (połączenie włożone i przykręcone).
Zastosowanie złączy M12 Kod L w przemyśle
- Automatyka przemysłowa
- Maszyny produkcyjne i montażowe
- Systemy zasilania modułowego
- Robotyka
- Rozdzielnice zasilające i sterujące
- Przemysł motoryzacyjny, spożywczy, logistyczny
Najważniejsze cechy złącza M12 L-kodowanego z przewodem 1 m
- Standard IEC 61076-2-111 – pełna zgodność z normą
- Maksymalne napięcie robocze DC: 63 V, prąd znamionowy: do 12 A na jeden styk
- Solidny przewód o długości 1 metra, z przewodami miedzianymi o przekroju 1,5 mm²
- Odporność na czynniki mechaniczne i środowiskowe – trwały płaszcz PUR, bezhalogenowy i bezołowiowy
- Zabezpieczenie przeciwwibracyjne – idealne do pracy w maszynach narażonych na drgania
- Brak diody LED wskaźnika stanu – czysta linia zasilania bez sygnalizacji
- Wytrzymałość mechaniczna przewodu – duża liczba cykli gięcia i skręcania, co przekłada się na długi czas użytkowania
Bezpieczne połączenia z kablami M12 – kod L

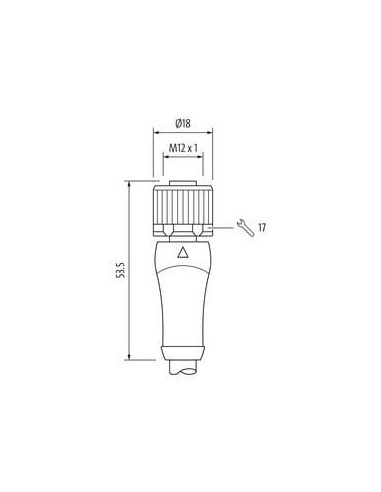

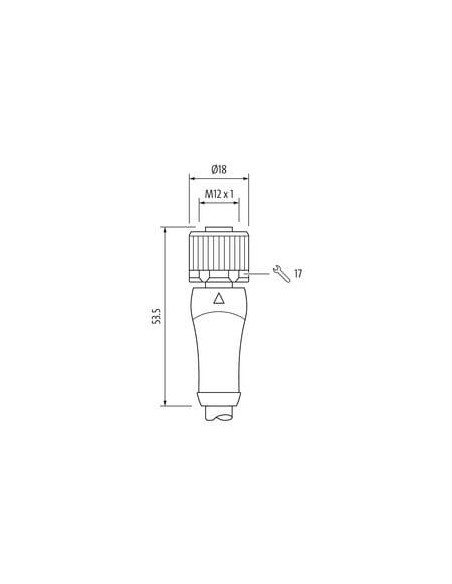

Zastosowanie kodowania L eliminuje ryzyko pomyłki podczas podłączania obwodów zasilających. Złącze wykonane jest w standardzie M12 x 1, co umożliwia szybki i pewny montaż dzięki połączeniu na gwint przy użyciu klucza SW17.
Budowa przewodu oraz schemat połączeń

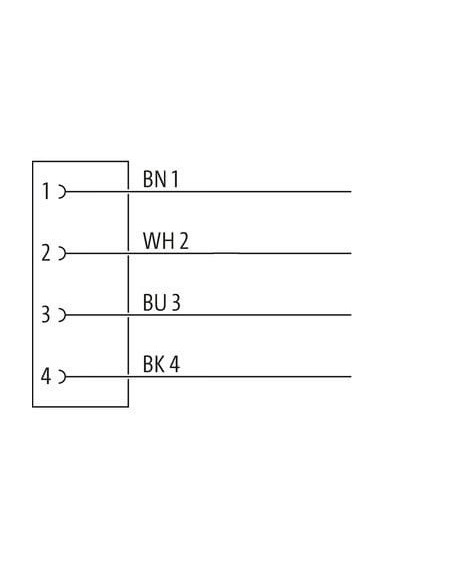

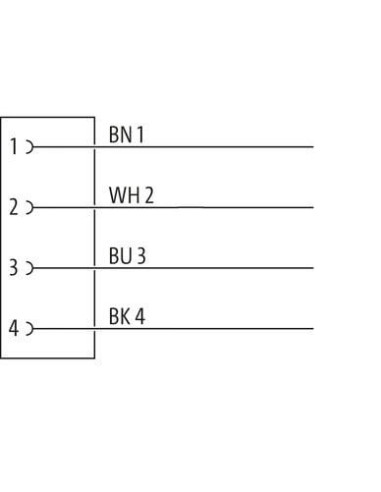

Kabel 4-żyłowy o wysokiej elastyczności składa się z przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), co odpowiada kolejno wyprowadzeniom 1, 2, 3, 4 w złączu. Przewody są odpowiednio oznaczone, co ułatwia montaż oraz integrację z resztą instalacji.
Parametry pracy i odporność na czynniki zewnętrzne
- Zakres temperatur pracy: od -25°C do 85°C (przy pracy stałej przewodu od -50°C do 90°C)
- Odporność na UV, oleje, chemikalia — zgodnie z normami DIN i UL
- Kabel o powłoce PUR – gwarantuje bardzo dobrą odporność na ścieranie oraz oddziaływanie środowisk przemysłowych
Typowe zastosowania złącza M12 L-kodowanego z kablem
Złącze żeńskie M12 Kod L doskonale sprawdza się jako przewód zasilający do modułów I/O, rozdzielnic maszynowych, napędów czy przetwornic napięcia i prądu. Konstrukcja zapewnia niezawodne zasilanie nawet w warunkach podwyższonej wilgotności, temperatury oraz w obecności olejów.
Podsumowanie – Przewód zasilający M12 L-kodowany
Złącze żeńskie M12 Kod L z przewodem to solidna i niezawodna propozycja dla wymagających rozwiązań przemysłowych. Połączenie wysokiej jakości wykonania, dużej wydajności prądowej (do 12 A) oraz odporności mechanicznej pozwala na stosowanie go zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii zasilaniowych w przemyśle.
