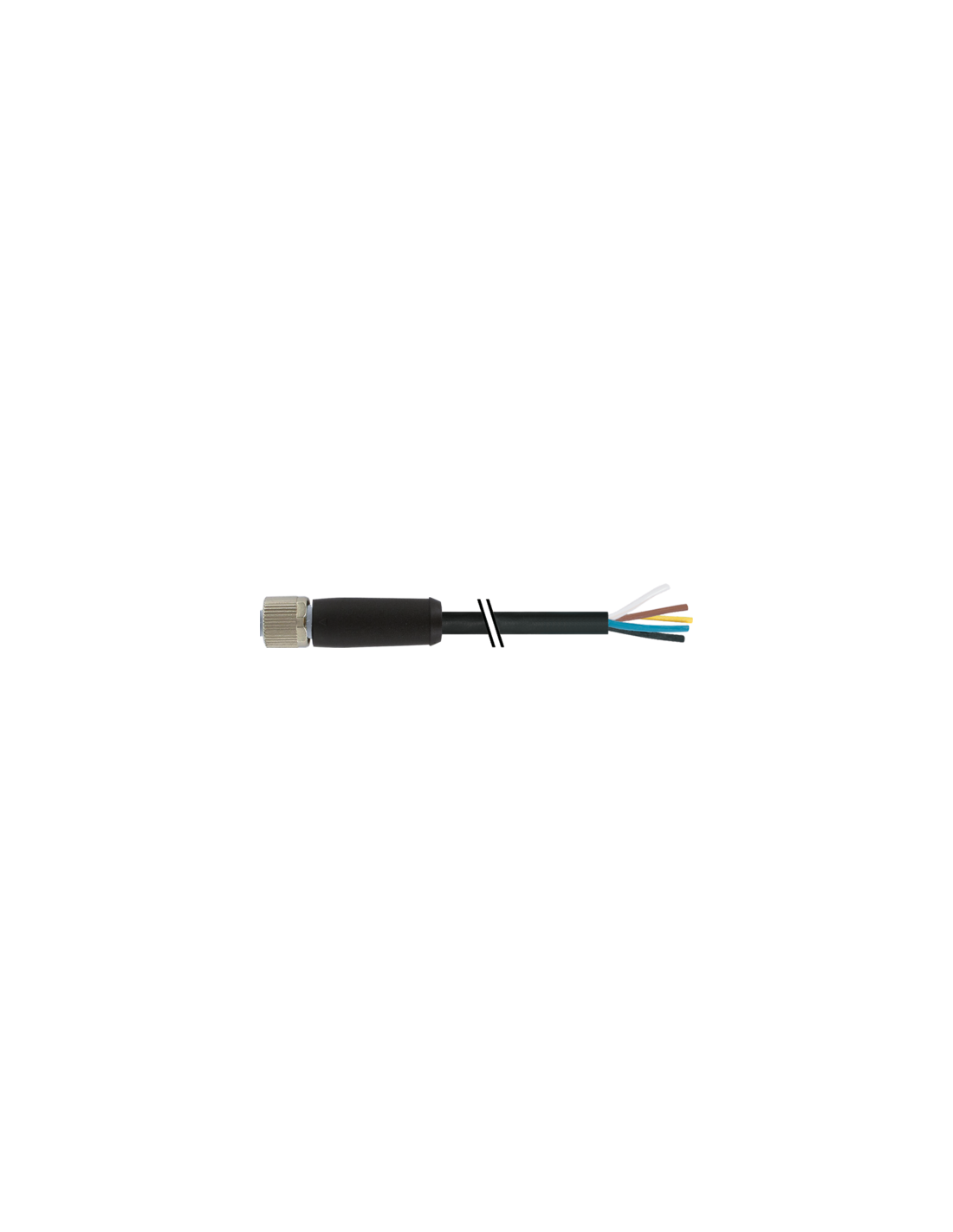

Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

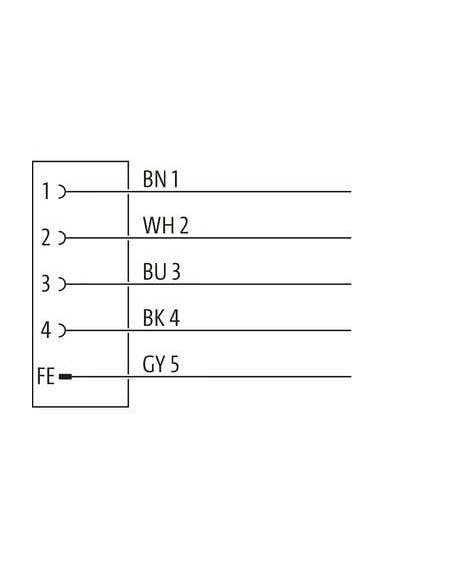

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

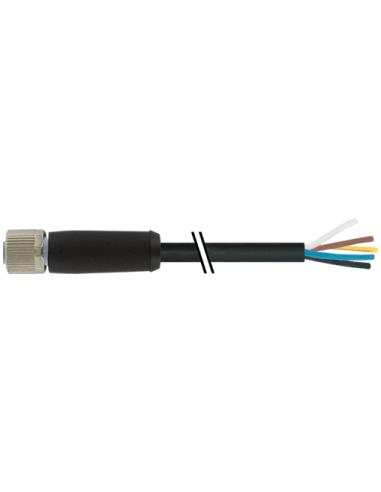

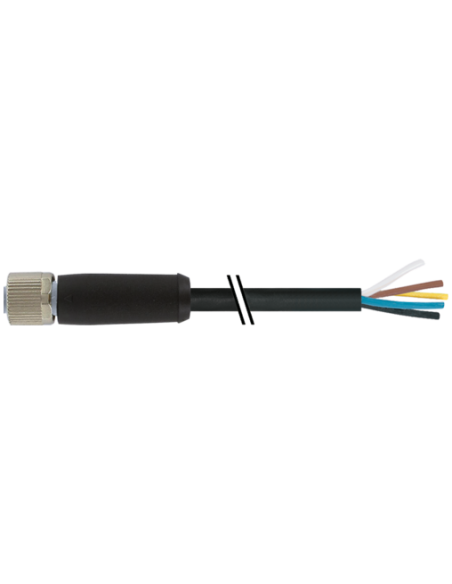

Konektor M12 Power L-cod męski 0° na wolny kabel 7000-P4221-P340500 – Złącze zasilania o wysokiej niezawodności
Konektor M12 Power L-cod męski 0° na wolny kabel (kod produktu: 7000-P4221-P340500) to profesjonalne rozwiązanie przeznaczone do przemysłowych systemów automatyki oraz aplikacji wymagających bezpiecznego i niezawodnego połączenia zasilającego. Produkt ten spełnia rygorystyczne normy IEC 61076-2-111, co gwarantuje wysoką kompatybilność i bezpieczeństwo użytkowania nawet w trudnych warunkach otoczenia.
Zastosowanie konektorów M12 Power – szerokie możliwości wykorzystania
Złącza M12 Power z kodowaniem L są szeroko stosowane w aplikacjach takich jak napędy, robotyka, systemy dystrybucji energii, automatyka przemysłowa oraz instalacje zasilające wymagające stabilności i dużych prądów. Doskonale sprawdzają się w środowiskach, w których wymagana jest wysoka odporność na czynniki mechaniczne, chemiczne i oleje. Dzięki solidnej konstrukcji oraz wytrzymałości mechanicznej, stosowane są zarówno w nowych, jak i modernizowanych liniach produkcyjnych.
Najważniejsze cechy i zalety konektora M12 Power
- 5-pinowe złącze – umożliwia przesyłanie zasilania oraz sygnału w jednym przewodzie.
- Kodowanie L – zapewnia bezpieczne połączenie do aplikacji DC i automatyki.
- Wysoki prąd roboczy – do 16 A na pin (przy temperaturze do 60°C), co pozwala na zasilanie wymagających urządzeń.
- Wytrzymałość na warunki środowiskowe – stopień ochrony IP65/IP67 przy odpowiednim montażu (włożone i przykręcone) zabezpiecza przed pyłem i wodą.
- Wytrzymałe materiały – obudowa z tworzywa PUR oraz metalowe elementy niklowane, rdzenie z drutu miedzianego, pozłacane styki zapewniają długotrwałą i stabilną pracę nawet w trudnym środowisku przemysłowym.
- Temperatura pracy – zakres roboczy od -25 °C do 85 °C dla konektora, kabel do -50 °C (w stałej instalacji) i do 90 °C przy krótkotrwałych obciążeniach, co pozwala na zastosowanie w wielu środowiskach produkcyjnych.
- Przewód o długości 5 m – zapewnia dużą elastyczność podczas projektowania i montażu.
Typowe zastosowania konektora M12 Power L-cod
- Systemy sterowania i automatyki przemysłowej
- Maszyny i linie produkcyjne
- Robotyka i urządzenia manipulacyjne
- Przemysł spożywczy i farmaceutyczny (odporność na środki chemiczne oraz wysoką częstotliwość mycia instalacji)
- Systemy rozdziału energii DC – bezpieczeństwo w obwodach niskonapięciowych dużej mocy
Kluczowe parametry mechaniczne i elektryczne – gwarancja niezawodności
Konektor M12 Power L-cod męski cechuje się wysokim stopniem ochrony IP65/IP67 (przy poprawnym montażu), wytrzymałością mechaniczną oraz odpornością na drgania i uderzenia (zabezpieczenie przeciwwstrząsowe). Pozłacane styki minimalizują straty napięcia oraz zapewniają trwałość połączenia, nawet po wielokrotnych cyklach przyłączania. Przewód o przekroju 2,5 mm² pozwala na przesyłanie dużych prądów bez ryzyka przegrzania.
Wysoka odporność chemiczna i olejoodporność (PUR, FKM) umożliwiają instalację w miejscach narażonych na intensywne działanie czynników agresywnych. Konektor posiada również oznaczenia kolorystyczne, które ułatwiają poprawne podłączenie przewodów zgodnie ze schematem połączeń.
Bezpieczeństwo i trwałość – odporność na zużycie i warunki przemysłowe
- Podwyższona odporność na UV według DIN EN ISO 4892-2
- Odporność na zginanie, skręcanie i wielokrotne cykle ruchu – idealny do zastosowań w C-track oraz aplikacjach z ruchomymi przewodami
- Przewód wolny od halogenów, silikonu, kadmu i ołowiu – spełnia wymagania środowiskowe
- Stabilność parametrów elektrycznych nawet przy długotrwałej, intensywnej eksploatacji
Wytrzymały konektor M12 Power – optymalne rozwiązania dla przemysłu
Konektor M12 Power L-cod męski 0° na wolny kabel łączy w sobie bezpieczeństwo, trwałość i elastyczność zastosowania, szczególnie w wymagających instalacjach automatyki i zasilania maszyn. Wysoka jakość wykonania oraz odporność na czynniki zewnętrzne sprawia, że jest to idealny wybór dla nowoczesnych systemów zasilania w przemyśle.
