Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

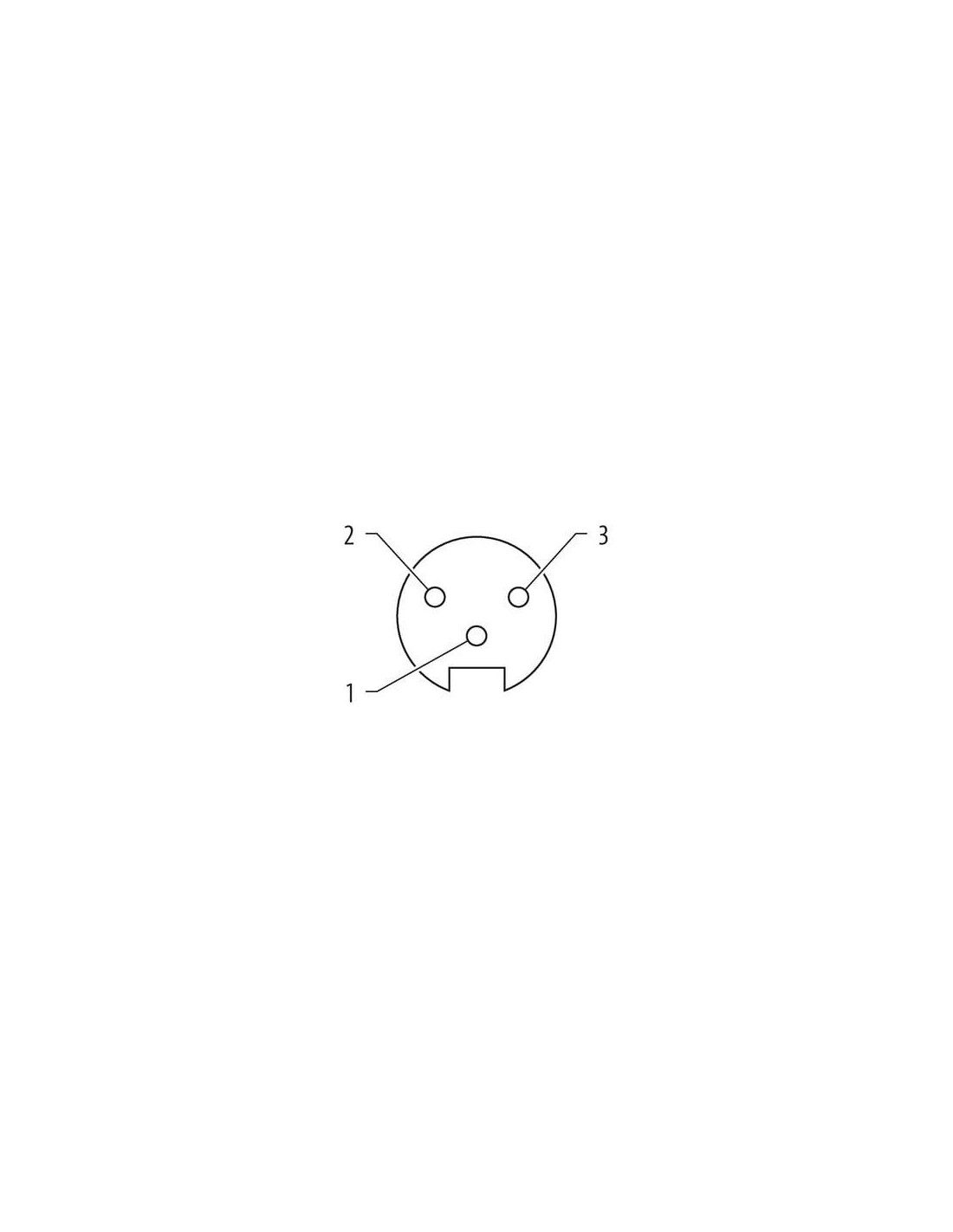

| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

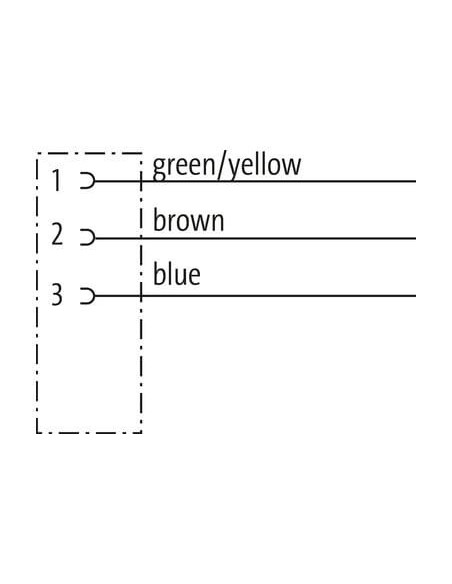

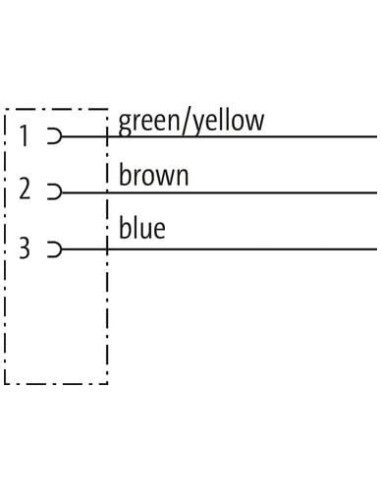

| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

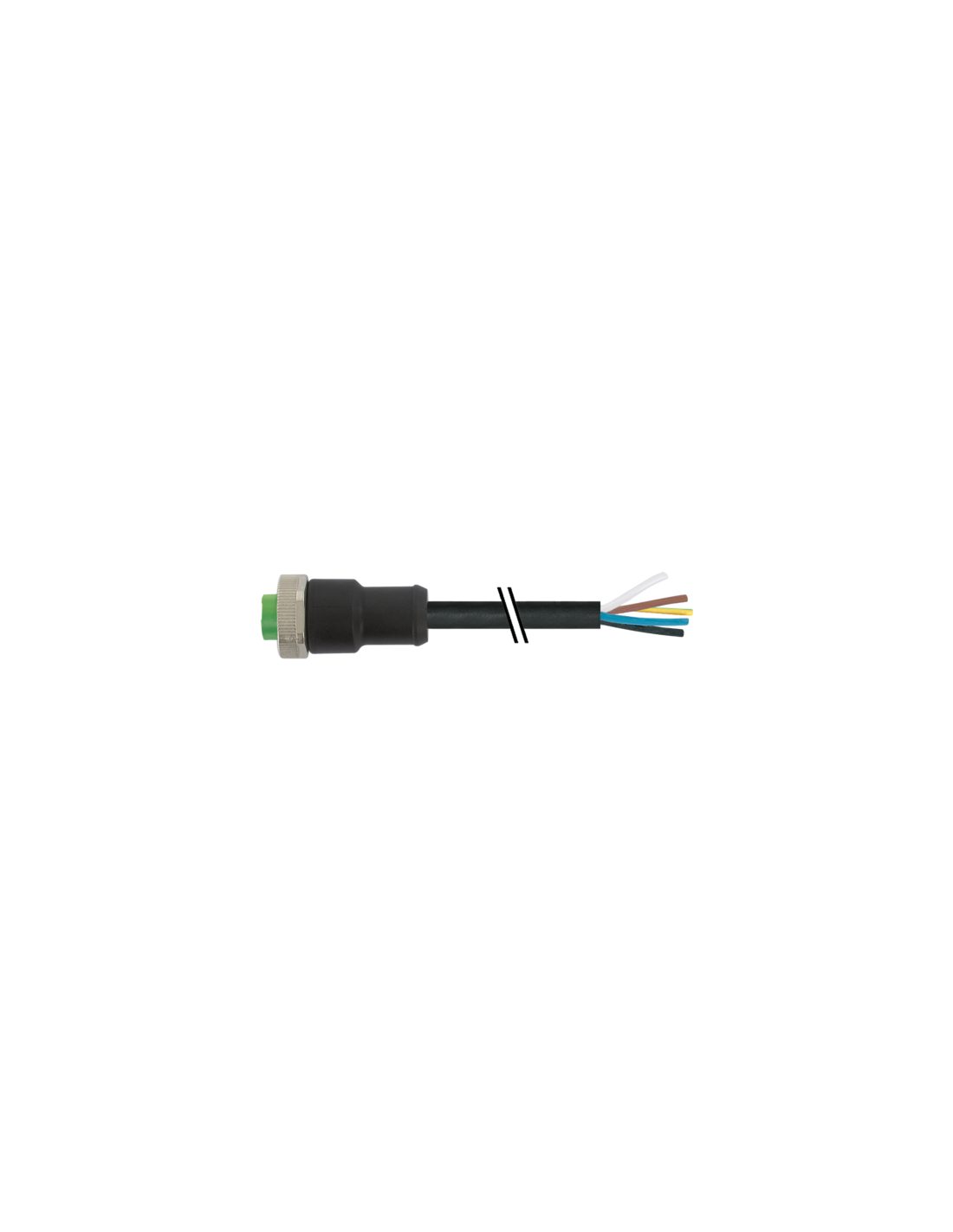

Złącze Mini 7/8" 3-biegunowe żeńskie z przewodem – 7700-A3021-UMB3000
Przemysłowe złącze prostokątne 7/8" (3-biegunowe) z przewodem to niezawodne rozwiązanie do zasilania maszyn oraz urządzeń automatyki. Produkt wyprodukowany zgodnie ze standardami branży przemysłowej zapewnia wytrzymałość, odporność chemiczną i wysoką szczelność zgodną z normą IP68, co gwarantuje niezawodną pracę w wymagających warunkach przemysłowych.
Najważniejsze zalety i możliwości zastosowania złącza kablowego 7/8"
- Wytrzymała konstrukcja – obudowa wykonana z odpornego na oleje i chemikalia poliuretanu (PUR). Metalowe elementy blokujące są zabezpieczone powłoką niklowaną oraz cynkowym odlewem ciśnieniowym.
- Wysoka szczelność – stopień ochrony IP68 zapobiega przedostawaniu się wody i pyłu do wnętrza złącza, co czyni produkt idealnym do zastosowań w trudnych warunkach środowiskowych.
- Uniwersalność montażu – montaż złącza odbywa się poprzez włożenie i przykręcenie, a dodatkowo konstrukcja zapewnia zabezpieczenie przeciwwstrząsowe.
- Długość kabla – 30 metrów przewodu, umożliwiającego elastyczne prowadzenie instalacji nawet na dużych dystansach.
- Trzy przewody o zwiększonym przekroju – przewody o przekroju 1,5 mm² pozwalają na przesyłanie prądu do 12 A oraz napięcia do 600 V, co doskonale sprawdza się jako przewód zasilający dla silników, napędów, rozdzielnic oraz innych odbiorników energii elektrycznej.
- Kolorystyka i oznaczenie przewodów – dzięki czytelnej kolorystyce (zielono-żółty, brązowy, niebieski) prawidłowe przyłączenie staje się prostsze, co zwiększa bezpieczeństwo instalacji.
Zastosowanie złącza kablowego 7/8" 3-pinowego
Złącze 7700-A3021-UMB3000 jest powszechnie stosowane w systemach automatyki przemysłowej, infrastrukturze przemysłowej, instalacjach maszynowych, a także w rozdzielnicach i skrzynkach sterowniczych. Doskonale nadaje się do zasilania silników, serwonapędów, urządzeń pomiarowych oraz sterowników, które wymagają trwałych i wytrzymałych połączeń kablowych.
- Przemysł motoryzacyjny – automatyczne linie produkcyjne, robotyka.
- Przemysł spożywczy i chemiczny – urządzenia wymagające higienicznych i odpornych połączeń kablowych.
- Systemy zasilania i sterowania – rozdzielnice, szafy sterownicze, zasilanie modułowe.
- Maszyny budowlane i transportowe – zasilanie urządzeń mobilnych w trudnych warunkach atmosferycznych.
Bezpieczeństwo i trwałość złącza 7700-A3021-UMB3000
Dzięki wysokiej odporności na płomienie (spełnia normy IEC 60332-2-2, UL 1581 FT2) oraz bardzo dobrym parametrom ochrony przeciwprzepięciowej (pik napięciowy do 2,5 kV), złącze to dedykowane jest do pracy w środowiskach o podwyższonych wymaganiach bezpieczeństwa. Zakres temperatur pracy od -40°C do 80°C pozwala na szerokie zastosowanie niezależnie od warunków klimatycznych.
Miniaturowe złącze 7/8" 3-biegunowe żeńskie proste z przewodem jest niezawodnym i trwałym rozwiązaniem dla każdego projektu przemysłowego, który wymaga solidnych połączeń kablowych, prostoty montażu oraz wysokich parametrów ochrony i wytrzymałości.
