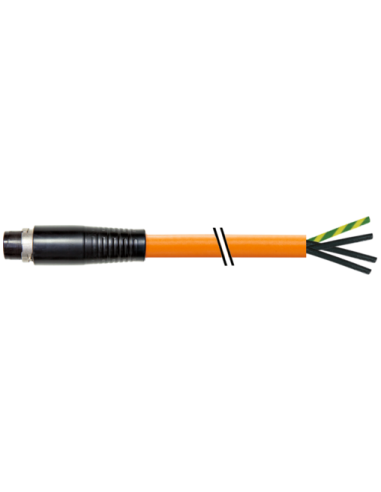

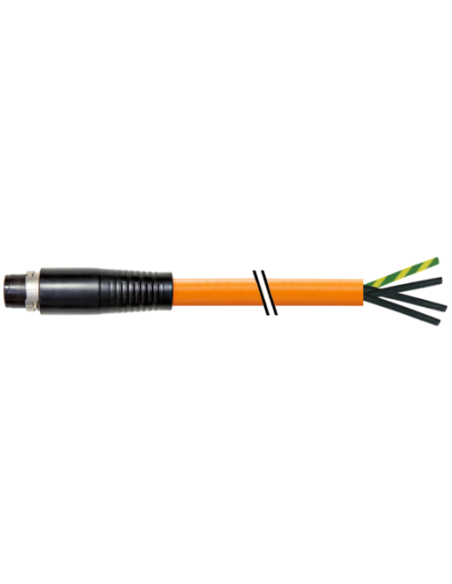

Męski prosty
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

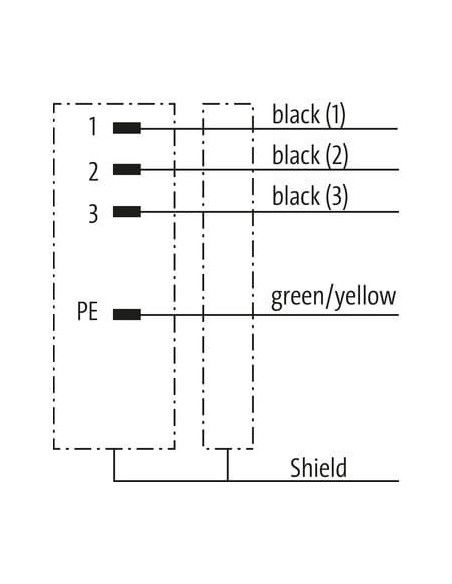

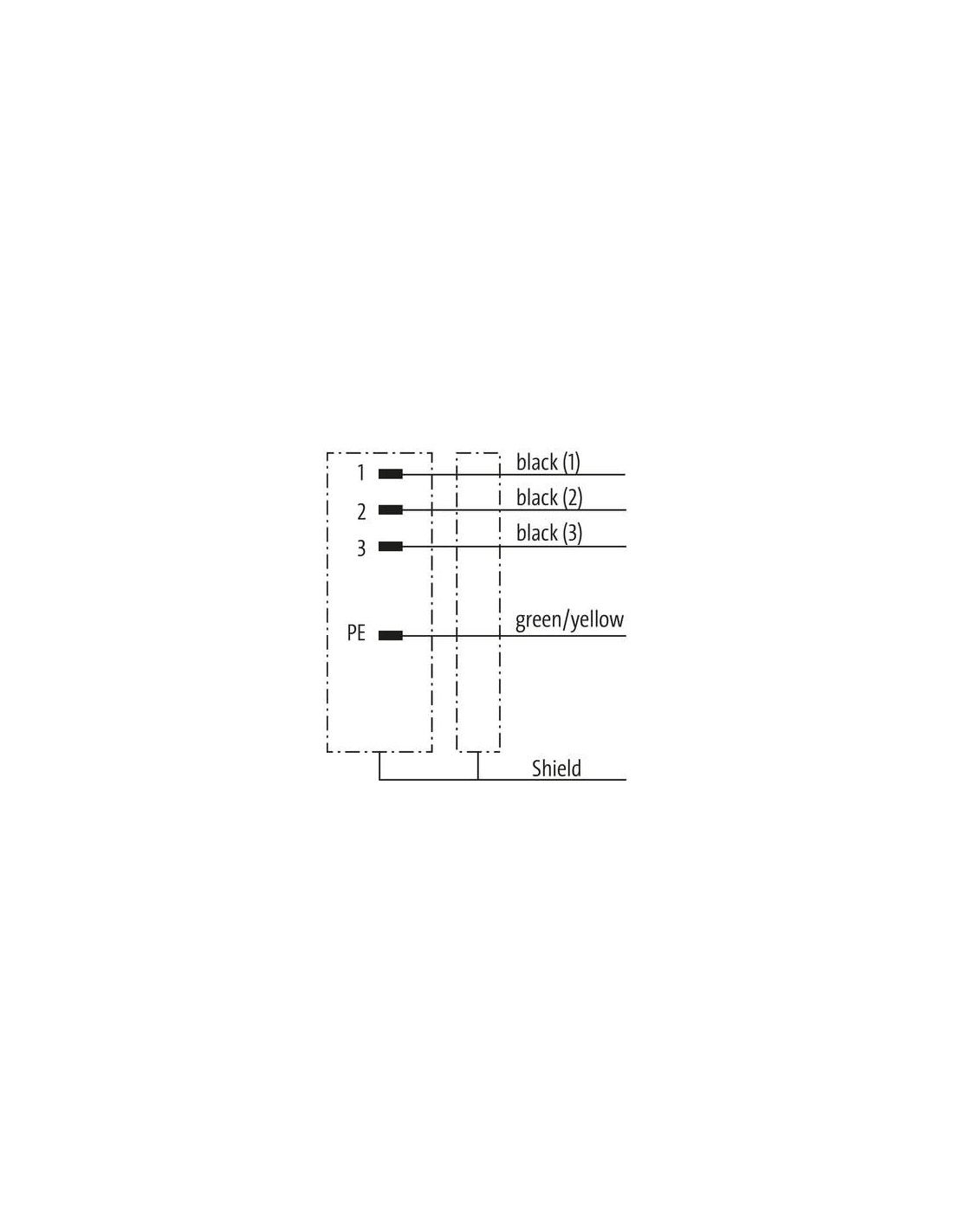

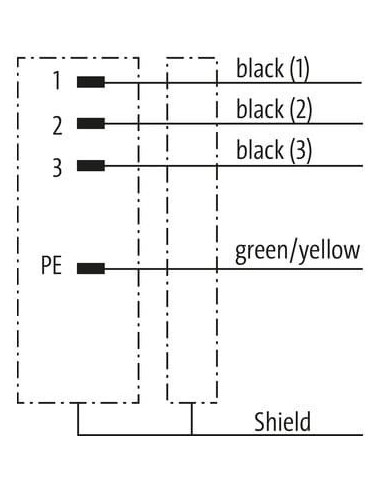

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |
Złącze z przewodem MQ15-X-Power 4-pin – szybkie i niezawodne połączenie zasilania
Złącze MQ15-X-Power z prostym męskim wtykiem oraz ekranowanym kablem o długości 1 m to rozwiązanie dedykowane wymagającym aplikacjom w zakresie automatyki przemysłowej, systemów napędowych oraz instalacji energetycznych. Produkt wyróżnia się wysoką wydajnością oraz kompatybilnością z systemami, w których kluczowe są pewna transmisja mocy oraz bezpieczeństwo użytkowania.
Kabel ekranowany do zastosowań przemysłowych – ochrona i wytrzymałość
Kabel o pomarańczowej izolacji i czterech żyłach (trzy czarne, jeden zielono-żółty PE) gwarantuje wysoką odporność chemiczną, wytrzymałość na oleje oraz płomienie. Ekran z oplotu miedzianego zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co zwiększa niezawodność i stabilność połączenia nawet w trudnych warunkach przemysłowych.
Zastosowanie złącza MQ15-X-Power w automatyce i energetyce
MQ15-X-Power znajduje zastosowanie w:
- maszynach przemysłowych – zasilanie silników, serwonapędów i urządzeń automatyki
- robotyce i technologii transportowej – złącza do podłączenia torów zasilających oraz linii montażowych
- aplikacjach outdoorowych – certyfikat IP67 umożliwia użycie w środowiskach narażonych na wilgoć i kurz
- energetyce i rozdzielniach mocy – szybkie i bezpieczne podłączanie urządzeń o dużym poborze prądu
Konstrukcja złącza 4-pin MQ15 – wygoda, bezpieczeństwo, standardy
Męskie wtyki prostokątne MQ15 z zamknięciem bagnetowym gwarantują pewny montaż oraz szybkie łączenie i rozłączanie w warunkach serwisowych. Wysoka klasa szczelności IP67 zabezpiecza przed kurzem oraz czasowym zanurzeniem w wodzie, a duży przekrój przewodów 1,5 mm² umożliwia bezpieczną pracę przy prądach do 13 A i napięciu do 600 V AC.
Wytrzymałość mechaniczna i długa żywotność kabla
Kabel o średnicy zewnętrznej 8 mm oraz powłoce z TPE jest odporny na wielokrotne zginanie (do 5 milionów cykli w prowadnikach kablowych), wysokie i niskie temperatury (od -40°C do 80°C), a także na trudne warunki środowiskowe, co sprawia, że żywotność zespołu sięga nawet 500 cykli wtykowych.
Montaż i bezpieczeństwo użytkowania złącza MQ15-X-Power
Produkt wyposażony w posrebrzane styki oraz miedziany ekran czyni go idealnym wyborem do aplikacji wymagających stabilnego zasilania i ochrony przed zakłóceniami. Złącze spełnia wymogi norm, między innymi EN IEC 60529 (IP67) oraz UL 1581 w zakresie odporności na płomień. Dodatkowo zaleca się stosowanie zabezpieczeń mechanicznych (np. opasek kablowych) w celu zwiększenia odporności na uszkodzenia eksploatacyjne.
