Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

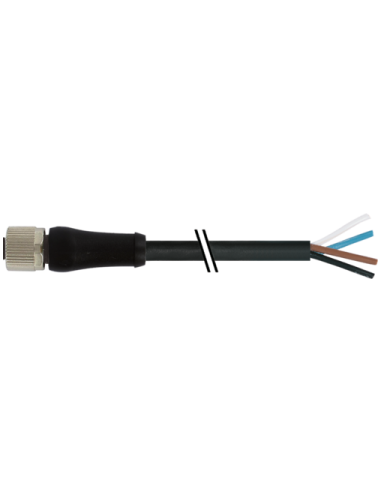

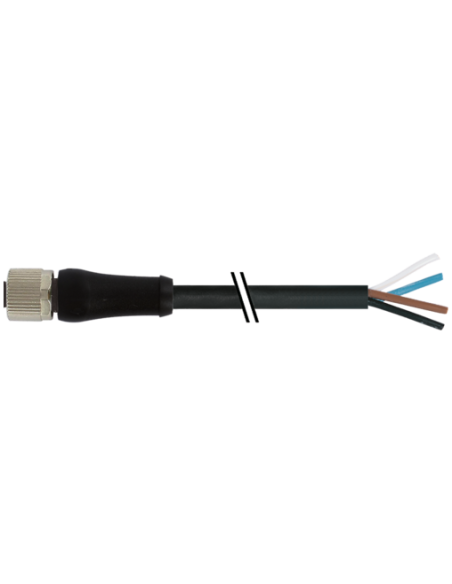

Konektor M12 Power Kod L żeński 0° z przewodem 3 m – 7000-P4121-P070300
Konektor M12 Power Kod L to specjalistyczne rozwiązanie przeznaczone do zastosowań wymagających niezawodnego i wydajnego zasilania urządzeń przemysłowych. Ten model charakteryzuje się prostopadłym (0°) wyprowadzeniem żeńskim oraz długością przewodu wynoszącą 3 metry, co zapewnia dużą elastyczność podczas instalacji w układach automatyki przemysłowej, maszynach oraz szafach sterowniczych.
Wytrzymałość i odporność przemysłowa dzięki nowoczesnym materiałom
Obudowa konektora została wykonana z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje. Dodatkowo złącze jest wyposażone w pozłacane styki oraz trwałą niklowaną powłokę blokady. W połączeniu z uszczelką FKM i obudową PUR, konektor cechuje się wysoką odpornością na trudne warunki przemysłowe oraz agresywne media.
Zastosowania konektora M12 Power Kod L
- Zasilanie silników i napędów w automatyce oraz robotyce
- Podłączanie modułów zasilających i komponentów maszyn
- Integracja w systemach dystrybucji energii oraz rozdzielnicach przemysłowych
- Użycie w środowiskach narażonych na działanie olejów, smarów oraz chemikaliów
- Połączenia wymagające standardu IEC 61076-2-111 oraz wysokiego stopnia ochrony IP65/IP67
Najważniejsze zalety złącza M12 Power Kod L
- Wysoka odporność na kurz i wodę – stopień ochrony IP65/IP67 podczas skręcenia
- Bezpieczeństwo pracy w szerokim zakresie temperatur (od -25°C do 85°C)
- Wysoka obciążalność prądowa – do 12 A na styk
- Uniwersalność zastosowań dzięki standardowi kodowania L oraz 4-pinowej konfiguracji
- Pozłacane styki gwarantujące niezawodny kontakt nawet przy długotrwałym użytkowaniu
- Możliwość bezpiecznego montażu z użyciem klucza (SW17) oraz zabezpieczenia przeciwwstrząsowego
- Kabel wykonany z wytrzymałego PUR, odporny na UV, płomienie oraz wolny od halogenów
- Odpowiedni do wymagających środowisk przemysłowych, również z możliwością integracji w peszlach 12 mm
Budowa i schemat połączeń - szybka i pewna instalacja
Schemat i numeracja przewodów umożliwiają łatwe, pewne oraz bezbłędne podłączenie sygnałów i zasilania. Konfiguracja: 1 (BN – brązowy), 2 (WH – biały), 3 (BU – niebieski), 4 (BK – czarny) – oznaczenia te są czytelnie naniesione i zgodne z międzynarodowymi normami, co przyspiesza pracę monterów.
Przeznaczenie konektora M12 Power Kod L w środowisku przemysłowym
Ze względu na wysoką wytrzymałość mechaniczną, szeroki zakres temperatur pracy oraz zgodność ze standardami przemysłowymi, konektor idealnie sprawdza się w instalacjach produkcyjnych, maszynach CNC, automatyce logistycznej oraz wszędzie tam, gdzie wymagana jest pewność połączenia zasilającego i bezpieczeństwo energetyczne. Gwarantuje to solidna konstrukcja, zabezpieczenie przeciwwstrząsowe oraz łatwość integracji z istniejącą infrastrukturą przemysłową.
Polecamy także inne produkty z kategorii: Zasilanie »
