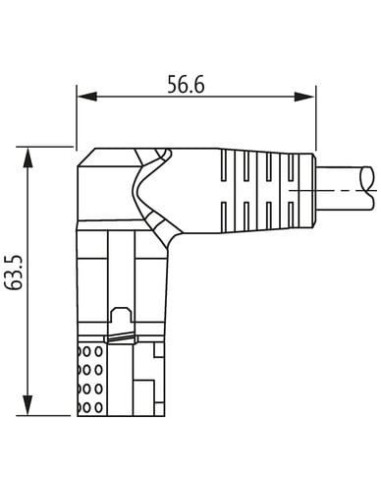

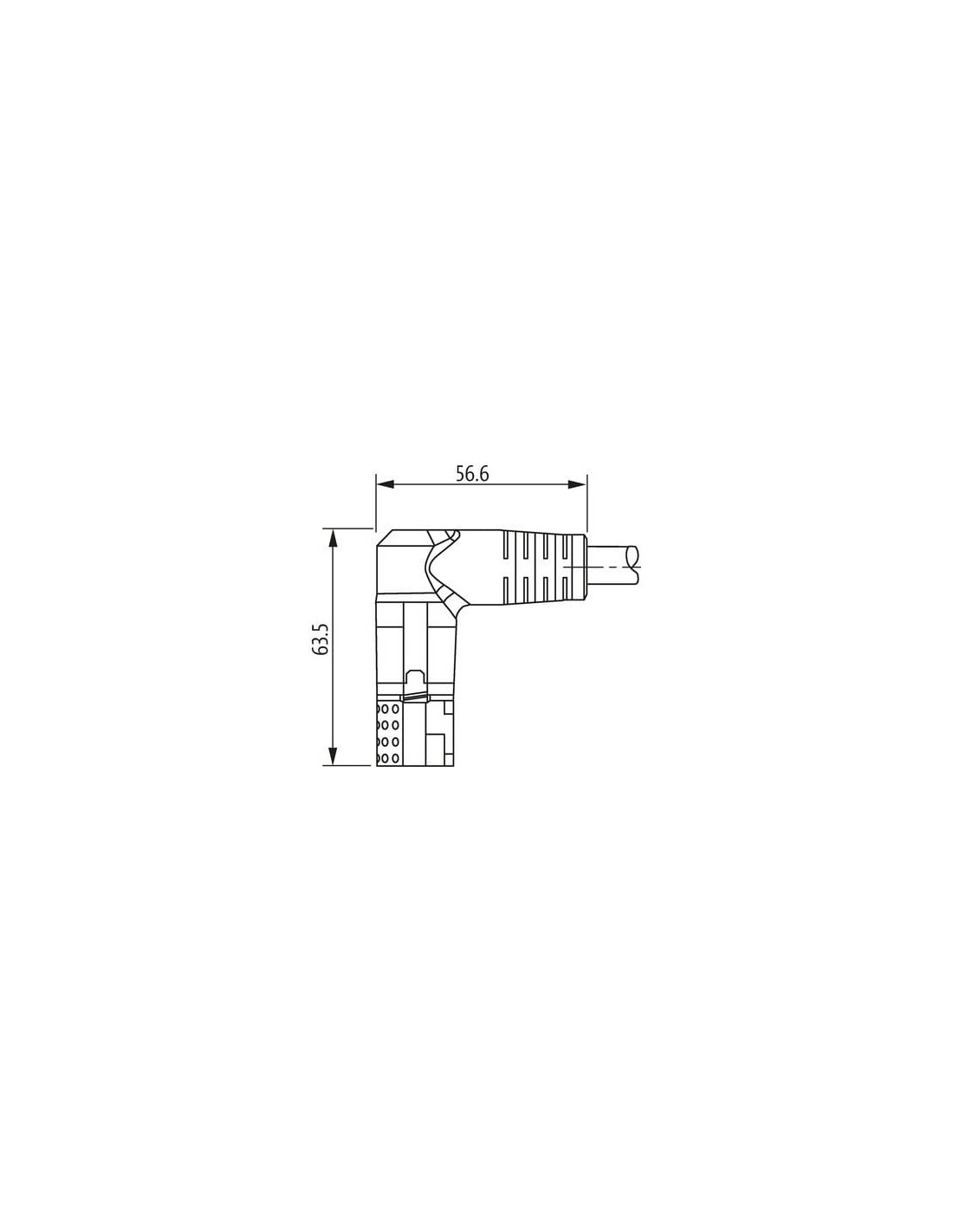

MQ15, 6-piny
Female angled, contact carrier 270° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |

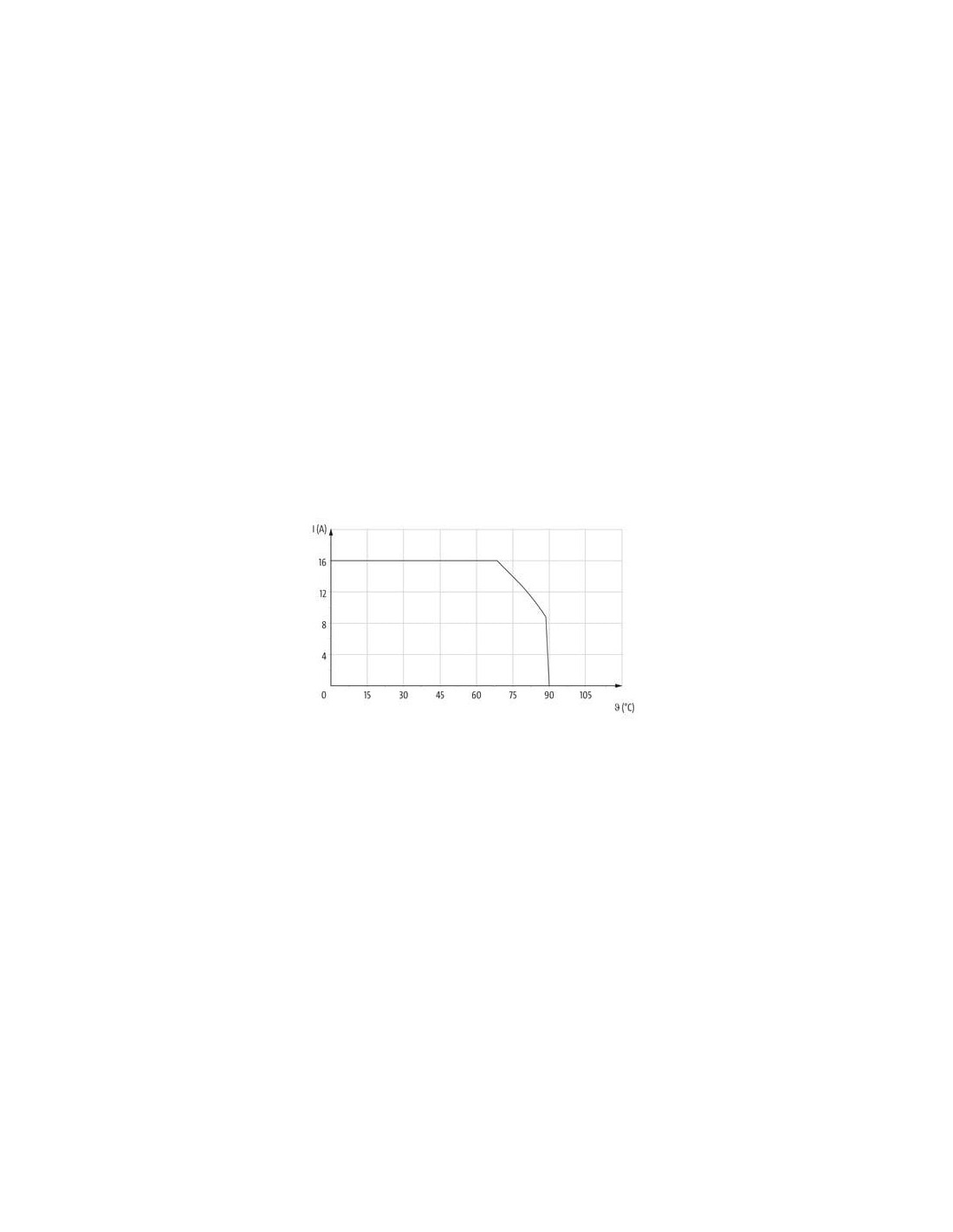

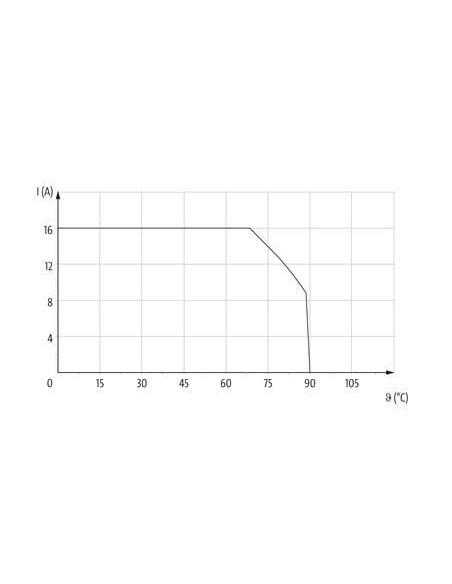

Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

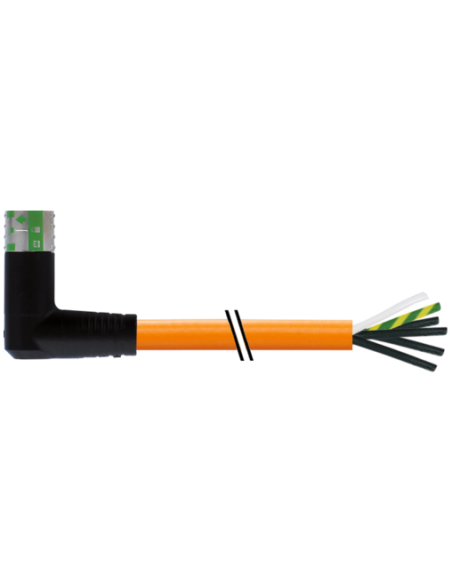

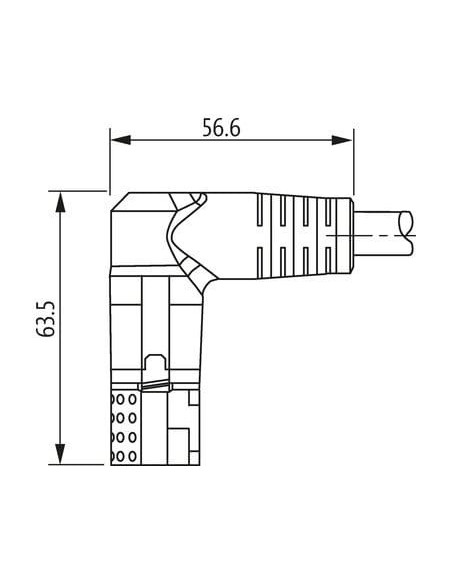

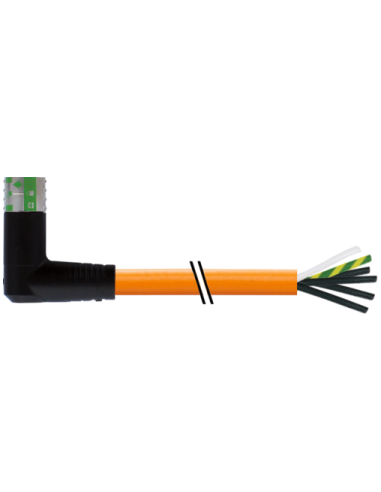

Złącze kątowe MQ15-X-Power żeńskie 90° ekranowane z kablem 5 metrów – 7000-P8331-P110500
MQ15-X-Power to profesjonalne, 6-pinowe złącze przemysłowe o kącie 90°, przeznaczone do wymagających zastosowań w automatyce, robotyce i sterowaniu maszynami. Model 7000-P8331-P110500 wyposażony jest w kabel o długości 5 m oraz ekranowanie, które skutecznie chroni sygnały przed zakłóceniami elektromagnetycznymi. Złącze posiada kontakt żeński (female), a jego konstrukcja opiera się na solidnych, chemicznie odpornych materiałach, co zapewnia niezawodność nawet w trudnych warunkach przemysłowych.
Najważniejsze zalety i możliwości zastosowania złącza MQ15-X-Power
- Łatwa instalacja – montaż poprzez włożenie i przykręcenie, szybki system bagnetowy.
- Odporność na warunki przemysłowe – wysoka klasa szczelności IP67, zabezpieczenie przed kurzem i wilgocią.
- Ekranowanie kabla – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, gwarancja niezawodnej transmisji sygnału i zasilania.
- Długi okres eksploatacji – minimum 500 cykli wtykowych, stabilność parametrów mechanicznych.
- Szeroka kompatybilność – złącze zgodne z najpopularniejszym standardem MQ15, wszechstronne możliwości integracji w układach automatyki.
Produkt sprawdza się w instalacjach wymagających przesyłu dużych wartości prądów do 16 A (zasilanie) oraz sygnałów sterujących do 10 A. Typowe zastosowania to:
- podłączenie silników elektrycznych, serwonapędów i siłowników,
- systemy automatyki fabrycznej i linie produkcyjne,
- zastosowania w maszynach przemysłowych i robotach,
- sieci zasilające oraz sygnałowe w środowiskach wymagających wysokiej odporności na czynniki chemiczne i oleje.
Budowa i materiały – trwałość i niezawodność
Obudowa wykonana z wytrzymałego tworzywa sztucznego gwarantuje odporność na uderzenia oraz działanie wielu agresywnych substancji chemicznych i olejów przemysłowych. Złącze przystosowane jest do pracy w zakresie temperatur od -25°C do +80°C, również w ruchu. Ekran kabla stanowi oplot miedziany o pokryciu 80%, zapewniający skuteczne uziemienie i eliminację zakłóceń.
Dzięki pomarańczowej izolacji przewodu oraz wyraźnie oznaczonym żyłom, wykonanie połączeń jest szybkie i bezbłędne, co usprawnia montaż w rozdzielniach, szafach sterowniczych oraz w zasilaniu elementów wykonawczych.

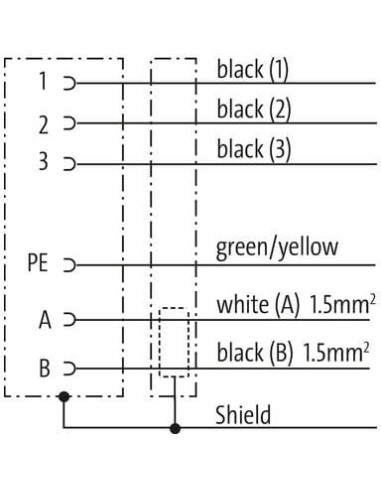

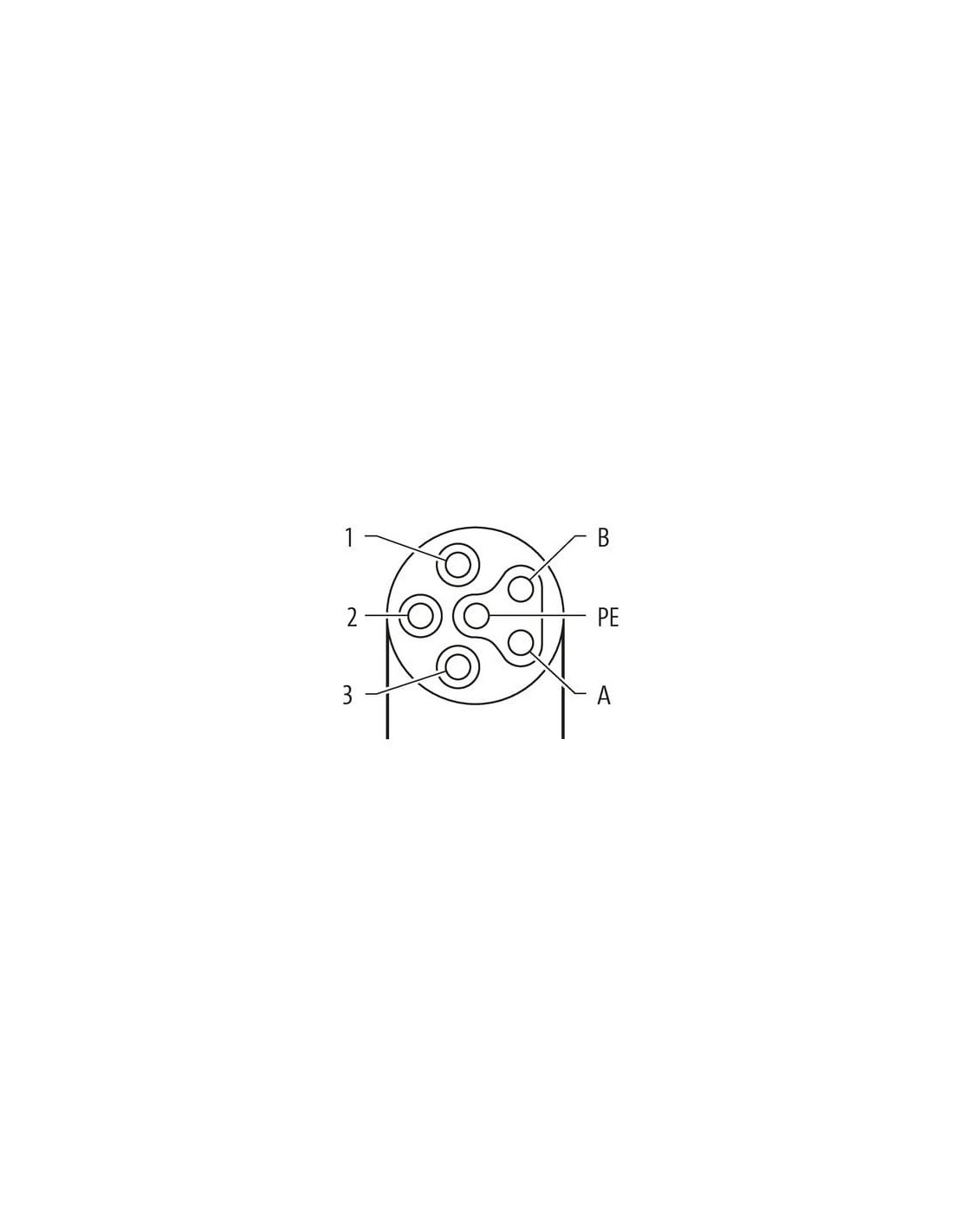

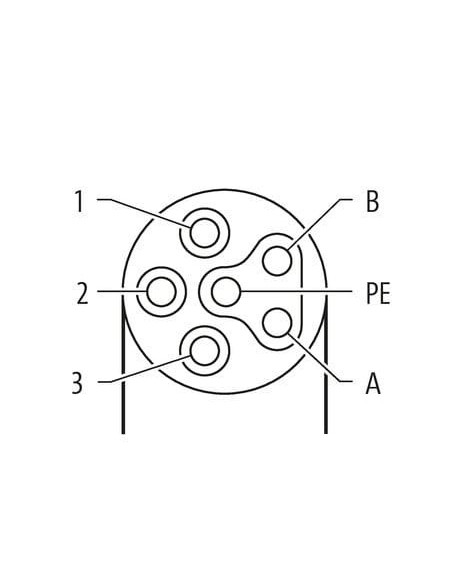

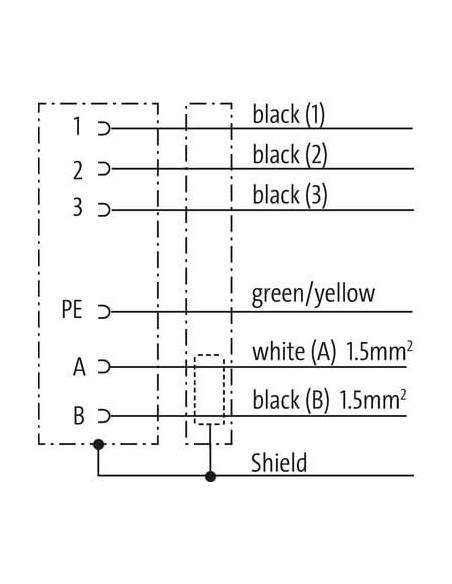

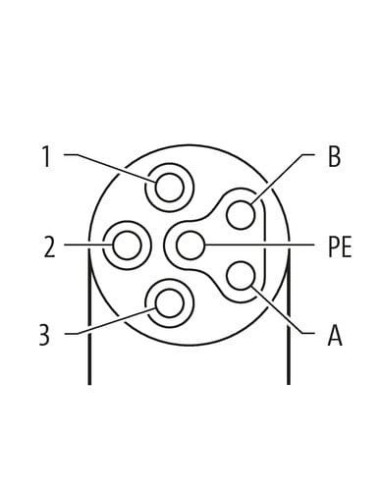

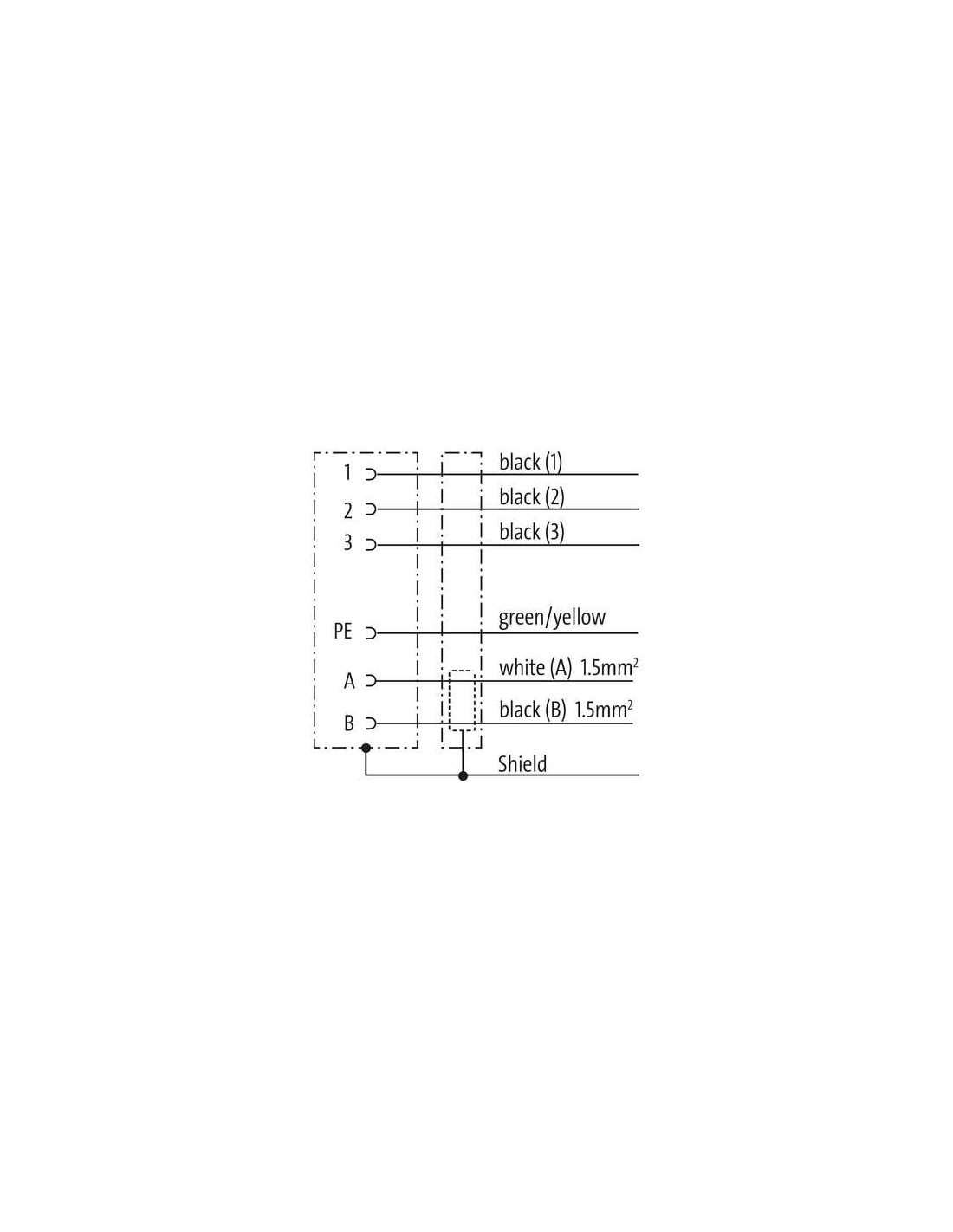

Typowa konfiguracja pinów i schemat połączeń
- 3 przewody czarne (zasilające)
- 1 przewód zielono-żółty (PE, uziemienie ochronne)
- 1 przewód biały (sygnałowy A, 1,5 mm²)
- 1 przewód czarny (sygnałowy B, 1,5 mm²)
- Ekran podłączany do osłony
Wyraźne oznaczenia na złączu oraz w pełni wykorzystana konfiguracja pinów ułatwiają poprawne połączenie nawet w rozbudowanych systemach automatyki.
Właściwości kabla
Kabel PUR o wysokiej odporności na ścieranie, oleje i działanie płomienia, przystosowany do pracy w trudnych warunkach przemysłowych i w ruchu (do 5 milionów cykli wyginania przy promieniu gięcia 10 x średnica zewnętrzna). Izolacja przewodów z TPE zapewnia elastyczność w szerokim zakresie temperatur.
Spełnia wymagania norm UL 1581 oraz IEC 60332-2-2 w zakresie odporności na płomień, a także normy dotyczące odporności chemicznej, gwarantując długotrwałe i bezpieczne działanie instalacji.
Zastosowania i sposób użytkowania
Złącze MQ15-X-Power z ekranowanym kablem to niezawodne rozwiązanie dla:
- aplikacji napędowych i zasilających w automatyce,
- systemów transportu i logistyki,
- montażu w trudnych warunkach środowiskowych,
- modernizacji i utrzymania ruchu maszyn przemysłowych.
Bagnetowy system zamykania pozwala na szybkie i pewne podłączenie, a konstrukcja złącza umożliwia jego stosowanie tam, gdzie liczy się miejsce, odporność oraz trwałość.
