Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

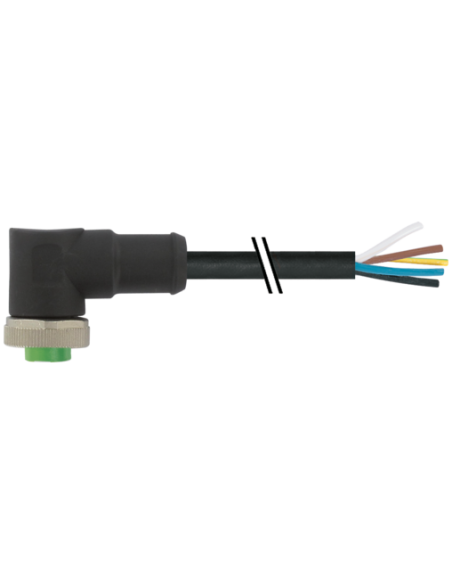

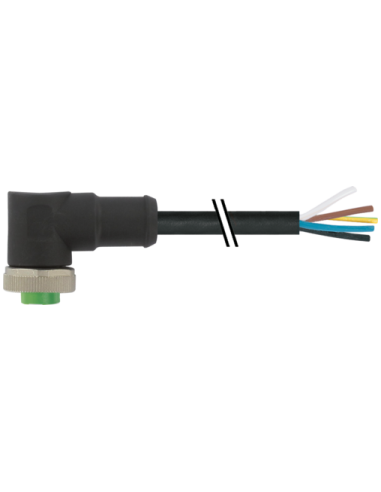

Złącze kątowe 7/8" 5-pin Mini z kablem – Kod produktu: 7700-A5031-UMD0750
Miniaturowe złącze przemysłowe typu żeńskiego o kącie 90° z kablem o długości 7,5 m to niezawodne rozwiązanie dedykowane do zastosowań w trudnych warunkach przemysłowych. Złącze 7/8" wyposażone jest w 5 biegunów, co umożliwia przesył zasilania oraz sygnałów sterujących w wymagających środowiskach automatyki przemysłowej, energetyce, infrastrukturze oraz systemach transportu wewnętrznego.
Najważniejsze zalety złącza 7/8” 5-pin z kablem
- Odporność na uszkodzenia mechaniczne dzięki wytrzymałej konstrukcji oraz zastosowaniu materiałów odpornych na uderzenia i drgania.
- Bardzo wysoka klasa szczelności IP68 – pełna ochrona przed kurzem i wilgocią, także przy chwilowym zanurzeniu.
- Obudowa wykonana z PUR – materiał zapewniający szczególną odporność na oleje przemysłowe, działanie płomienia (zgodnie z normą IEC 60332-2-2), chemikalia oraz czynniki atmosferyczne.
- Bezpieczna praca w szerokim zakresie temperatur od -25°C do 80°C (dla przewodu do -50°C przy instalacji stałej), co pozwala na eksploatację w trudnych warunkach klimatycznych i produkcyjnych.
- Kątowe zakończenie – wygodny montaż w miejscach o ograniczonej przestrzeni oraz ochrona przewodu przed nadmiernym zgięciem.
- Kodowanie i kolorystyka żył – czytelne przyporządkowanie przewodów ułatwiające prawidłowe podłączenie.
- Niepalność, wytrzymałość na zginanie oraz miliony cykli pracy gwarantują długą żywotność i niezawodność instalacji.
Budowa oraz przeznaczenie złącza 7/8" – 5 biegunów, kątowe
Produkt przeznaczony jest do przesyłu zasilania i sygnałów w automatyce przemysłowej, systemach sterowania maszyn, instalacjach rozdzielczych oraz układach technologicznych, które wymagają trwałości i niezawodnego połączenia elektrycznego. Sprawdzi się szczególnie tam, gdzie szczelność połączenia oraz odporność na agresywne środowiska są priorytetem.
Każda żyła przewodu oznaczona jest innym kolorem (czarny, niebieski, brązowy, biały, zielono-żółty PE), co gwarantuje łatwą identyfikację podczas instalacji oraz serwisu. Połączenie osiąga wysoką trwałość dzięki metalowej nakrętce z powłoką niklowaną, a sprzętowe rozwiązania montażowe dodatkowo chronią przed przypadkowym rozłączeniem i uszkodzeniem.
Typowe zastosowania złącza Mini 7/8" 5-pin z kablem
- Automatyka przemysłowa – połączenia silników, czujników, zaworów elektromagnetycznych oraz modułów mocy.
- Systemy transportowe i linie produkcyjne – niezawodne przesyłanie zasilania oraz sygnałów sterujących.
- Maszyny rolnicze, budowlane i specjalistyczne – wymagające wysokiej odporności na czynniki zewnętrzne.
- Infrastruktura energetyczna – rozdzielnie, szafy sterownicze, panele zasilające.
- Systemy bezpieczeństwa i monitoringu – wytrzymałość w trudnych warunkach otoczenia.
Budowa i wyprowadzenia przewodu

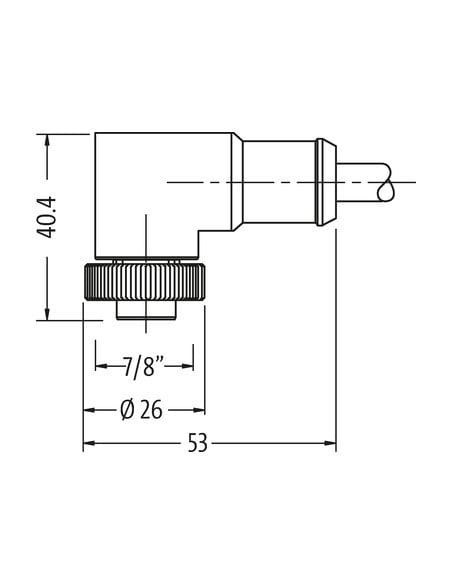

Złącze posiada gwint 7/8” i rozstaw klucza SW24. Standardowa długość kabla to 7,5 metra (inne długości na zamówienie). Każdy przewód ma przekrój 1,5 mm², co zapewnia niezawodny przesył prądu do 9 A na styk, z maksymalnym napięciem roboczym 600 V AC/DC.
Wysoka jakość złącza 7/8” 5-pin Female 90° gwarantuje szybki i bezpieczny montaż, niezawodne połączenia oraz maksymalną ochronę w środowiskach przemysłowych, narażonych na czynniki mechaniczne, oleje i chemikalia. Złącze kątowe sprawdzi się zarówno w instalacjach stałych, jak i aplikacjach wymagających ruchu przewodu.
