Zasilanie
Żeński kątowe

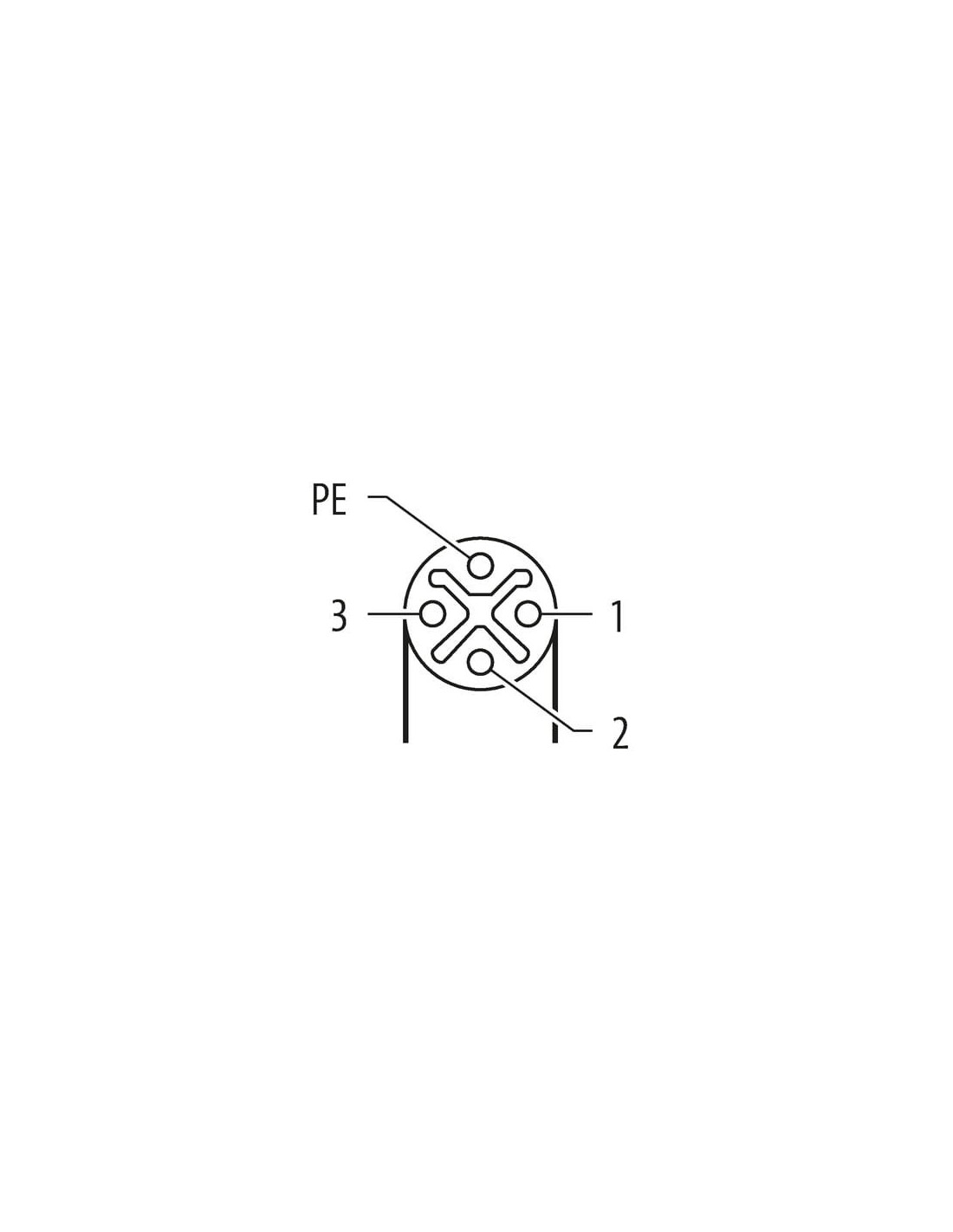

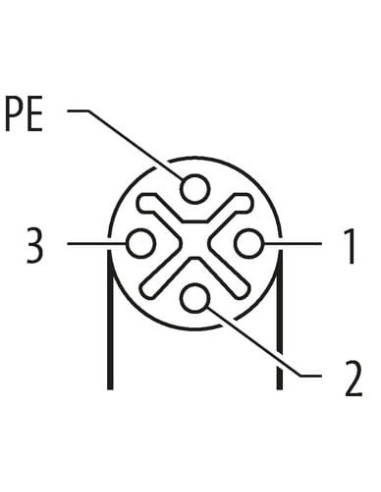

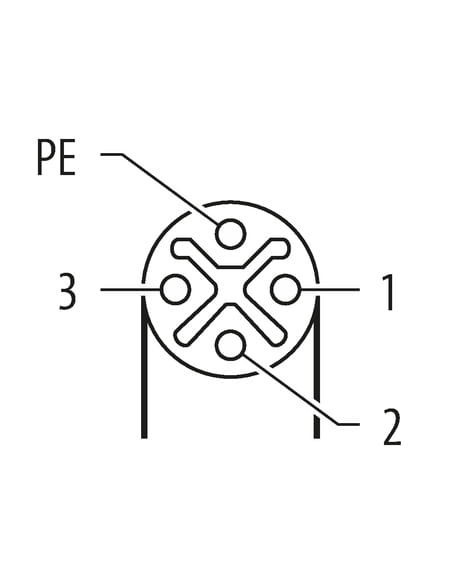

M12, 4-piny
Kodowanie S
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

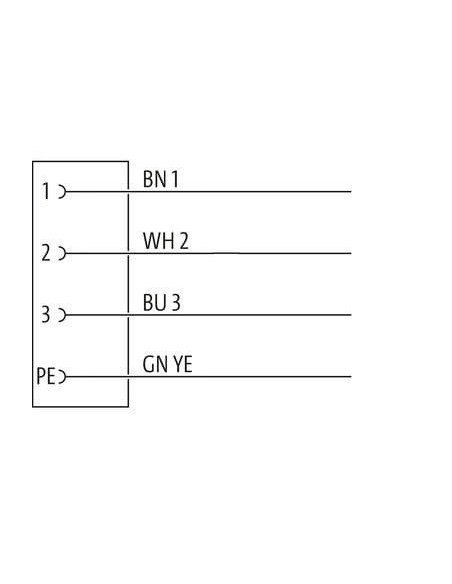

| wire arrangement | zielono-żółte, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P06 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

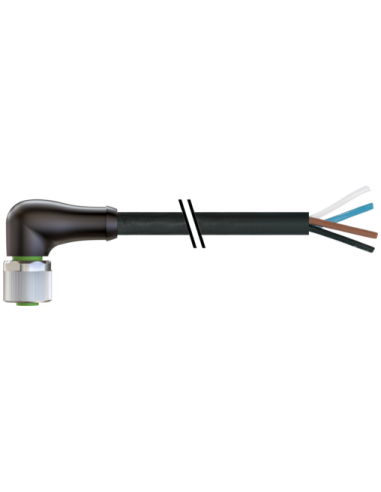

Złącze M12 Power S-kodowanie żeńskie 90° z kablem 7000-P6231-P060500 – profesjonalne rozwiązanie do zasilania urządzeń przemysłowych
Złącze M12 Power S-kodowanie żeńskie 90° z kablem to wysokiej jakości komponent elektryczny przeznaczony do zastosowań wymagających pewnego i bezpiecznego przesyłu zasilania w systemach automatyki przemysłowej. Produkt charakteryzuje się 4-pinową, kątową konstrukcją (90°), która ułatwia montaż w ciasnych przestrzeniach i zapewnia ergonomiczną instalację.
Złącze M12 Power – szeroki zakres zastosowań
Wtyk M12 z kodowaniem S jest wykorzystywany w aplikacjach automatyki przemysłowej, techniki napędowej, robotyki oraz w zasilaniu silników elektrycznych czy rozdzielnic. Doskonale sprawdza się wszędzie tam, gdzie wymagana jest wysoka niezawodność, szybki montaż oraz odporność na niekorzystne warunki otoczenia, takie jak podwyższone temperatury, wilgoć, drgania czy ekspozycja na środki chemiczne.
Odporność na trudne warunki i wytrzymałość mechaniczna
Złącze posiada obudowę wykonaną z tworzywa PUR o wysokiej odporności na chemikalia, oleje oraz promieniowanie UV. Zapewnia ochronę zgodną z normami IP65 i IP67 (przy poprawnym zainstalowaniu i dokręceniu), co chroni połączenie przed pyłem, wilgocią i wnikaniem wody, umożliwiając pracę również w wymagającym środowisku przemysłowym i zewnętrznym.
Bezpieczeństwo połączenia i wysoka wydajność elektryczna
Złącze gwarantuje bezpieczne połączenie pod wysokim napięciem roboczym (do 600 V AC) oraz prądzie do 12 A na każdy styk. Pozłacane styki zapewniają minimalne straty przesyłowe i doskonałą jakość połączenia przez cały okres użytkowania. Produkt spełnia normę IEC 61076-2-111 oraz dodatkowe standardy bezpieczeństwa.
Parametry kabla – elastyczność i odporność
- Długość przewodu: 5 m – praktyczny zasięg dla większości standardowych instalacji.
- Przekrój przewodów: 1,5 mm² – gwarantuje dużą wydajność prądową.
- Materiał płaszcza: PUR – trwały, odporny na zginanie, przystosowany do pracy w ruchu (typowe aplikacje C-track).
- Skrętka miedziana klasy 6 – wysoka elastyczność i długowieczność kabla.
- Odporność na: UV, oleje, benzynę, środki chemiczne, płomienie (normy UL 1581, IEC 60332-2-2).
- Zakres temperatury pracy do 90°C (praca ciągła do 10 000 godzin), minimalna temperatura do -50°C.
Wygodny montaż kątowy i uniwersalne kodowanie S
Złącze kątowe 90° sprawia, że produkt idealnie nadaje się do zabudowy w miejscach o ograniczonej przestrzeni oraz w szafach sterowniczych. Kodowanie S umożliwia bezpieczne i jednoznaczne podłączenie przewodu w aplikacjach zasilających.
Typowe zastosowania złącza M12 Power S-kodowanego
- Zasilanie napędów i silników elektrycznych
- Systemy rozdziału mocy w automatyce przemysłowej
- Szafy sterownicze i rozdzielnice
- Instalacje w rozproszonych urządzeniach produkcyjnych
- Układy wymagające szybkiego i pewnego łączenia pod zasilaniem
Podsumowanie – połączenie bezpieczeństwa i funkcjonalności
Złącze M12 Power S-kodowanie żeńskie 90° z kablem o długości 5 m to profesjonalne rozwiązanie wszędzie tam, gdzie niezawodność elektryczna, odporność na czynniki zewnętrzne i trwałość mechaniczna są kluczowe. Ergonomiczna konstrukcja kątowa ułatwia pracę monterom, a wysoka jakość wykonania gwarantuje długotrwałą i bezawaryjną eksploatację.
