Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

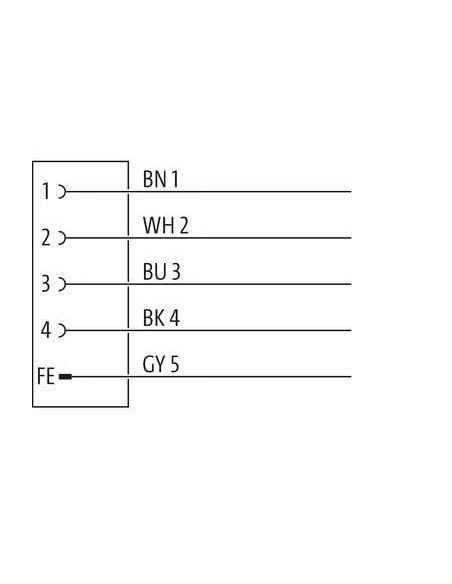

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

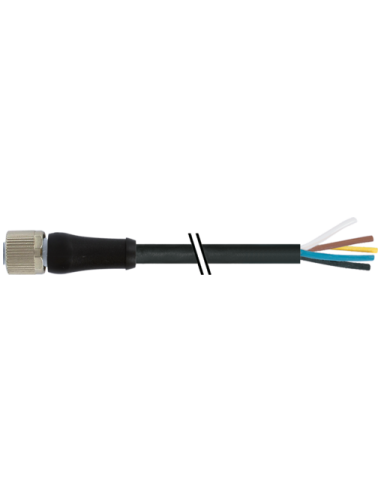

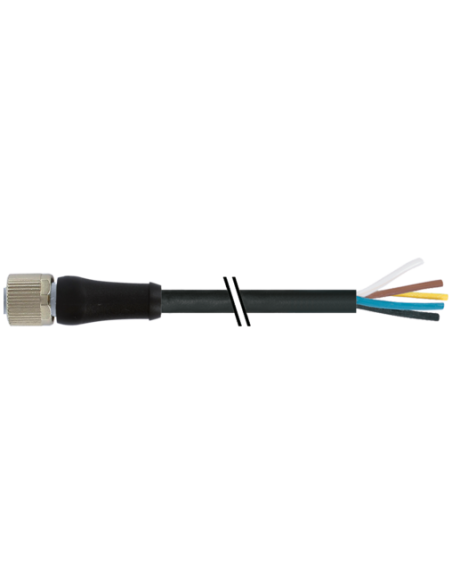

Konektor M12 Power żeński, prosty, kodowanie L do zasilania – 7000-P4221-P040150
Konektor M12 Power żeński to wysokiej jakości, proste złącze do zasilania, przeznaczone do wolnego końca kabla. Model ten posiada kodowanie L, co umożliwia wygodne i bezpieczne połączenie urządzeń w wymagających aplikacjach przemysłowych.
Zastosowanie konektora M12 Power w automatyce przemysłowej i nie tylko
Konektor M12 Power znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych, instalacjach energetycznych oraz w układach wymagających niezawodnego zasilania o wysokiej wydajności. Dzięki pięciu pinom i kodowaniu L, produkt ten zapewnia stabilność i pewność przesyłu energii nawet w trudnych warunkach eksploatacji.
Najważniejsze zalety złącza z kodowaniem L
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z wysokiej klasy tworzywa sztucznego typu PUR.
- Duża obciążalność prądowa – maksymalny prąd roboczy do 12 A na styk.
- Bezpieczeństwo użytkowania – stopień ochrony IP65 oraz IP67 przy prawidłowym montażu (włożone i przykręcone złącze).
- Normy bezpieczeństwa – zgodność z normą IEC 61076-2-111 oraz odporność izolacji i przewodów na UV, płomienie, oleje i benzynę.
- Elastyczność zastosowania – przewód o długości 1,5 m z wolnym końcem, łatwa instalacja dzięki kolorystycznie oznaczonym żyłom.
Budowa i parametry techniczne konektora M12 Power żeńskiego
Produkt wyposażony jest w pięć pozłacanych pinów, wykonanych z wytrzymałego stopu miedzi. Obudowa z PUR oraz niklowana powłoka blokady zapewniają trwałość oraz ochronę przed korozją i uszkodzeniami mechanicznymi. Przewód posiada oznaczenie P04, a żyły o przekroju 1,5 mm² wykonane są z wytrzymałej skrętki klasy 6.
Montaż konektora odbywa się przez włożenie i przykręcenie, a dodatkowe zabezpieczenie przeciwwstrząsowe zwiększa pewność użytkowania w środowisku narażonym na drgania i wibracje.
Charakterystyka kabla z konektorem M12
- Przewód: 5-żyłowy, skrętka miedziana, żyły oznaczone kolorystycznie (brązowy, biały, niebieski, czarny, szary).
- Płaszcz i izolacja: wykonane z PUR i PP, odporne na zmienne temperatury (-50°C do 90°C), UV, płomienie i chemikalia.
- Możliwość pracy przy stałych i dynamicznych obciążeniach mechanicznych (gięcie, skręcanie, ruchomość C-track).
- Bezpieczna eksploatacja dzięki solidnej izolacji, odporności na promieniowanie UV oraz wymogom normy odporności na płomień UL 1581.
Typowe zastosowania konektora M12 Power żeńskiego
Konektor M12 Power doskonale sprawdzi się wszędzie tam, gdzie wymagane są niezawodne połączenia zasilające — w szafach sterowniczych, rozdzielniach, maszynach CNC, liniach produkcyjnych, a także w układach napędowych czy systemach zasilania urządzeń mobilnych.
Dlaczego warto wybrać złącze M12 Power żeńskie, 7000-P4221-P040150?
- Pewność działania nawet w wymagających warunkach pracy przemysłowej.
- Odporność na trudne czynniki zewnętrzne (oleje, chemikalia, wysokie i niskie temperatury, UV).
- Szybka i łatwa instalacja dzięki ergonomicznej konstrukcji oraz oznaczeniom przewodów.
- Zgodność z rygorystycznymi normami bezpieczeństwa i certyfikatami.
Ten konektor pozwala tworzyć niezawodne systemy zasilania i zapewnia bezpieczną, długoletnią pracę urządzeń w każdej aplikacji przemysłowej.
