Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

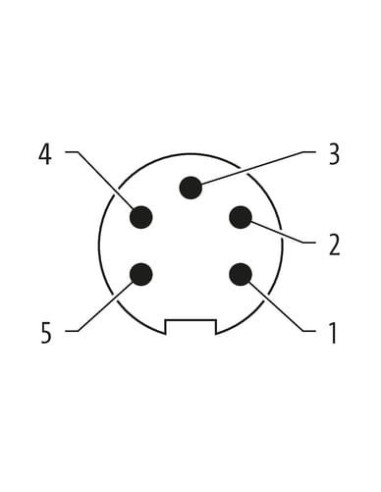

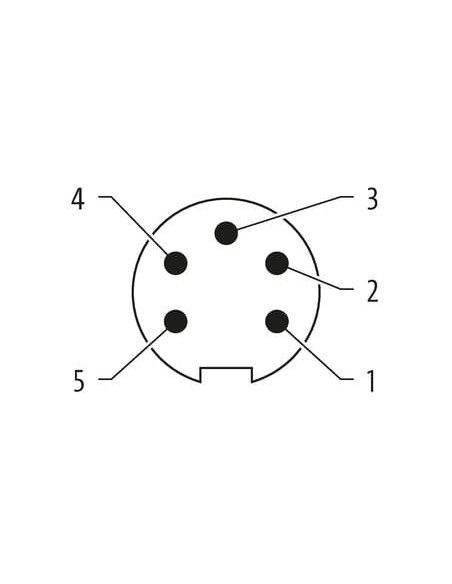

| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

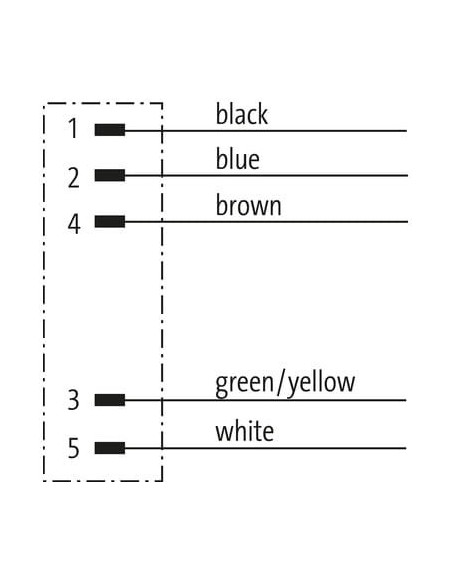

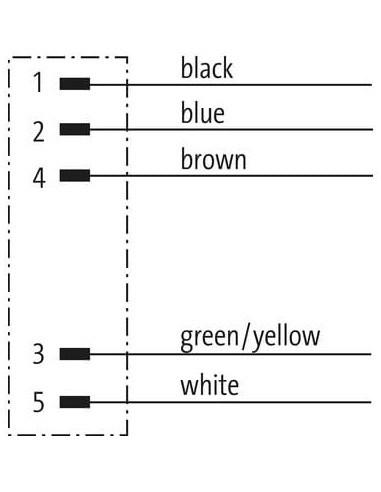

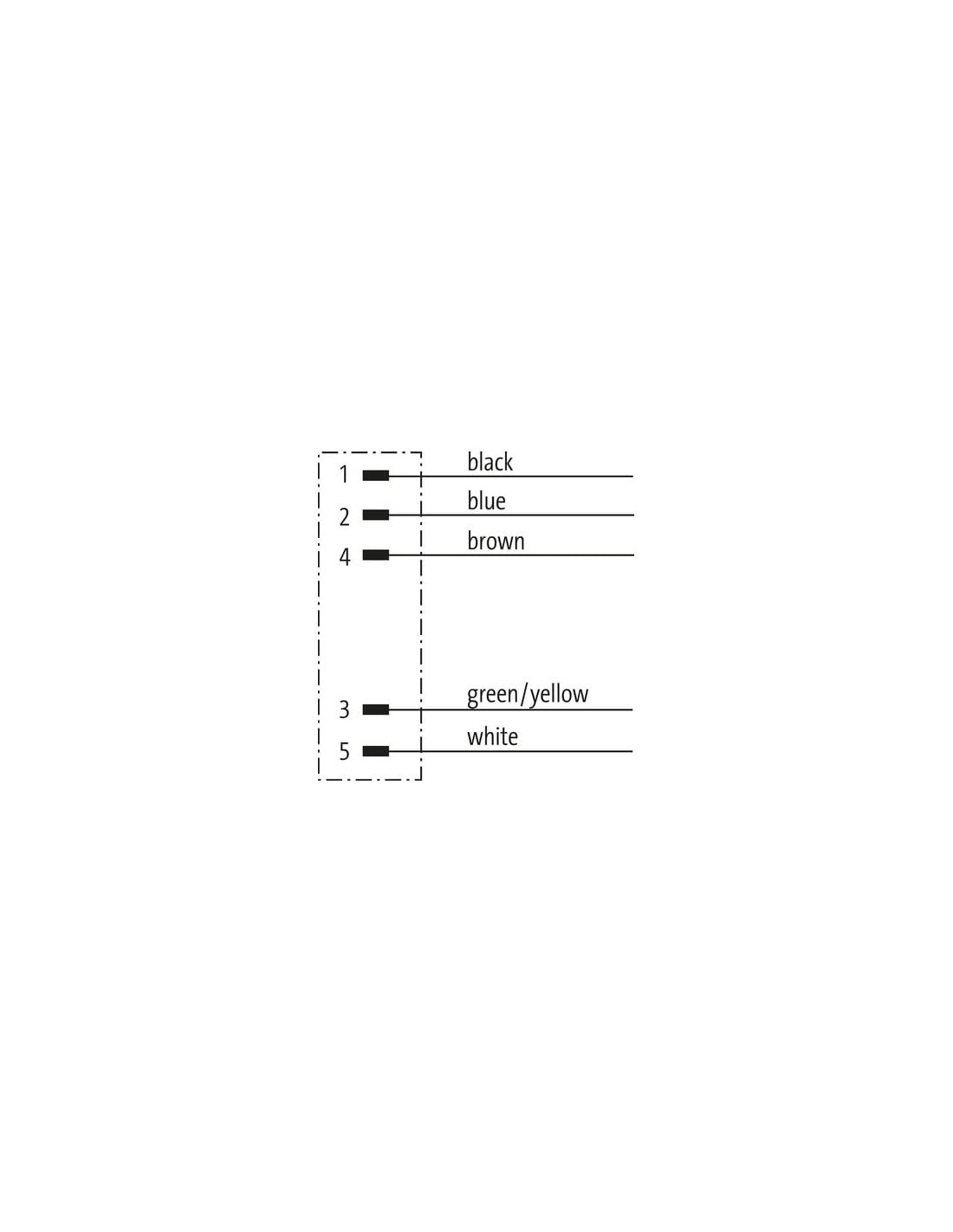

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

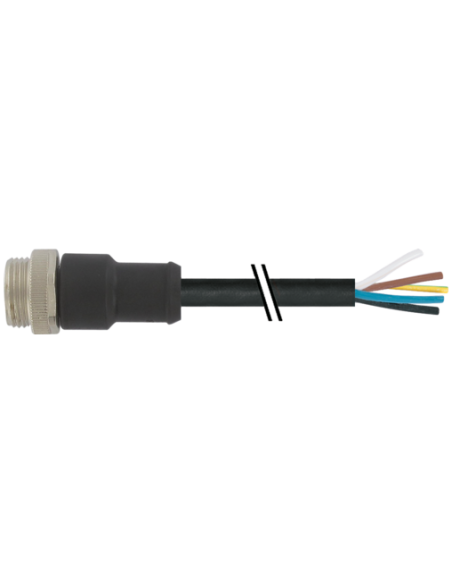

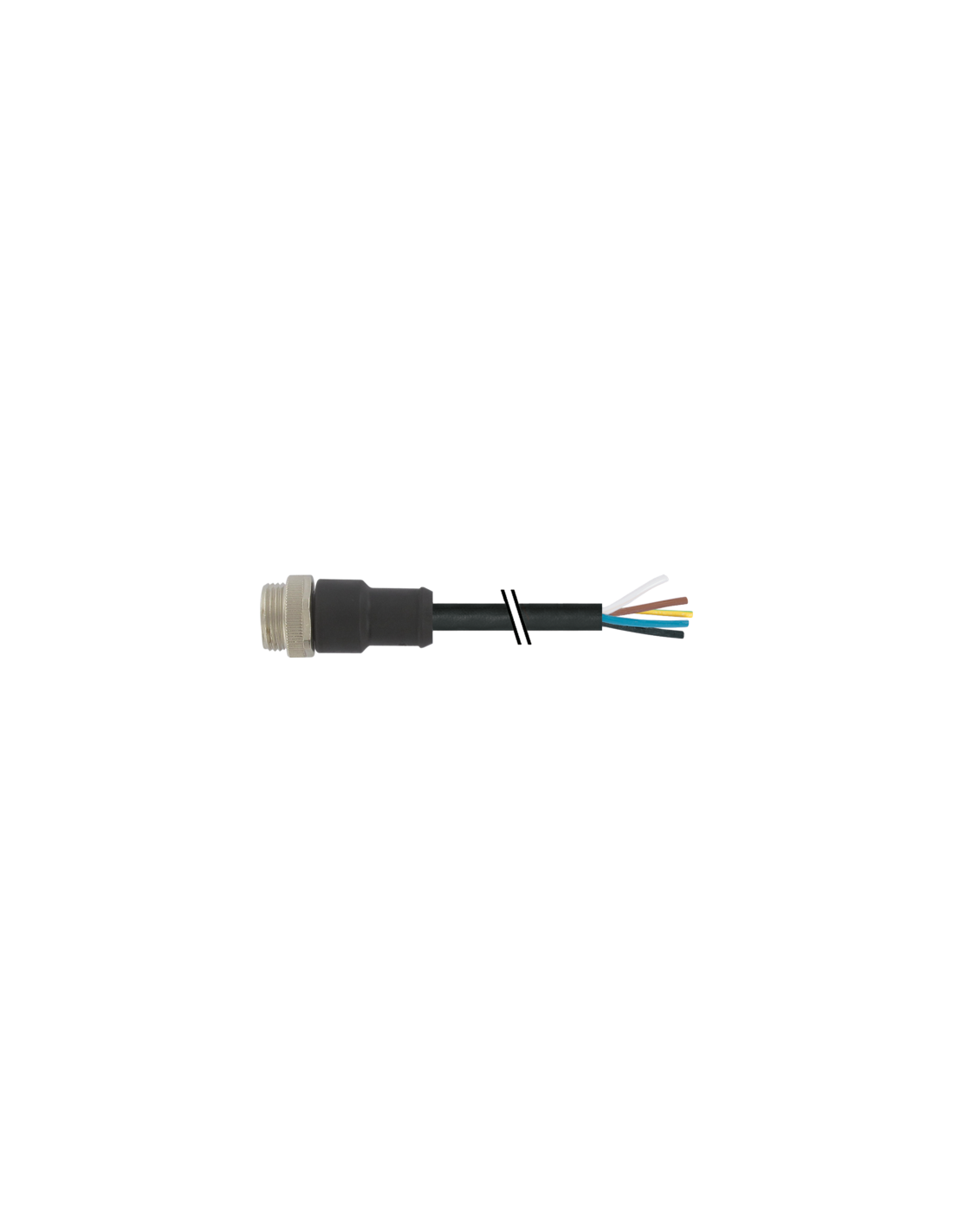

Konektor Mini 7/8" męski prosty do wolnego kabla 7700-A5001-UMD1000 – Złącze przemysłowe do wymagających zastosowań
Konektor Mini 7/8" męski prosty o kodzie 7700-A5001-UMD1000 to wysokiej jakości złącze przemysłowe, przeznaczone do niezawodnego połączenia elektrycznego w różnorodnych aplikacjach automatyki i elektroniki przemysłowej. Produkt dedykowany jest do instalacji z wolnym końcem kabla, co umożliwia pełną swobodę montażu zgodnie z wymaganiami użytkownika.
Wytrzymałość i bezpieczeństwo – Konektor przemysłowy do ciężkich warunków pracy
Konektor został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych. Komponenty wykonane są z odpornych na uszkodzenia mechaniczne materiałów: obudowa z poliuretanu (PUR) cechuje się wysoką odpornością chemiczną oraz na działanie olejów, natomiast część blokująca to solidny odlew cynkowy z niklowaną powłoką. Całość zapewnia długotrwałe użytkowanie, nawet przy intensywnej eksploatacji.
Parametry techniczne – Precyzja wykonania i wszechstronność
- Rodzaj konektora: Męski, prosty, gwint 7/8", 5 pinów
- Długość kabla: 10 m
- Maksymalne napięcie robocze: 600 V AC/DC
- Maksymalny prąd roboczy na styk: 9 A
- Stopień ochrony: IP68 (pełna ochrona przed pyłem i wodą – przy odpowiednim montażu)
- Maksymalny moment dokręcania: 1,5 Nm
- Kolory przewodów: biały, niebieski, czarny, zielono-żółty, brązowy
- Przekrój przewodów: 1,5 mm²
- Maksymalna temperatura pracy: od -25°C do +80°C (kabel: do -50°C w stanie statycznym)
- Odporność na płomień i oleje: kabel spełnia normy IEC 60332-2-2, UL 1581, DIN EN 60811-404
Zastosowanie konektora Mini 7/8" męskiego – Przemysł, automatyka, robotyka
Konektory Mini 7/8" męskie są szeroko stosowane w instalacjach rozdzielczych i sterujących, automatyce przemysłowej, energetyce oraz systemach transportu i robotyki. Idealnie sprawdzają się:
- w szafach sterowniczych,
- w instalacjach maszyn produkcyjnych oraz automatyzacji procesów,
- w systemach zasilania i dystrybucji energii,
- w aplikacjach narażonych na działanie wilgoci, olejów oraz substancji chemicznych.
Łatwy montaż gwarantuje szybkie i pewne podłączenie – konektor umożliwia zarówno wsunięcie, jak i dokręcenie z zabezpieczeniem przeciwwstrząsowym. Dzięki temu rozwiązaniu instalacja jest stabilna, a połączenie elektryczne niezawodne nawet w warunkach wibracji czy uderzeń mechanicznych.
Podsumowanie – Złącze Mini 7/8" 7700-A5001-UMD1000 dla profesjonalnych instalacji przemysłowych
Konektor Mini 7/8" prosty męski do wolnego kabla zapewnia niezawodne i trwałe połączenia przy najwyższych standardach bezpieczeństwa oraz odporności na czynniki zewnętrzne. Dzięki uniwersalności i zgodności z wymaganiami nowoczesnej automatyki stanowi doskonałe rozwiązanie dla przedsiębiorstw przemysłowych, które poszukują solidnych i wszechstronnych komponentów elektrycznych.
