Żeński kątowe
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |

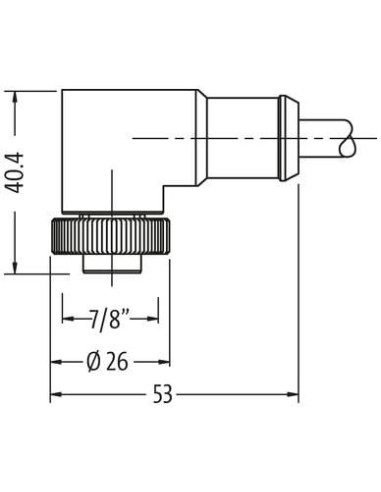

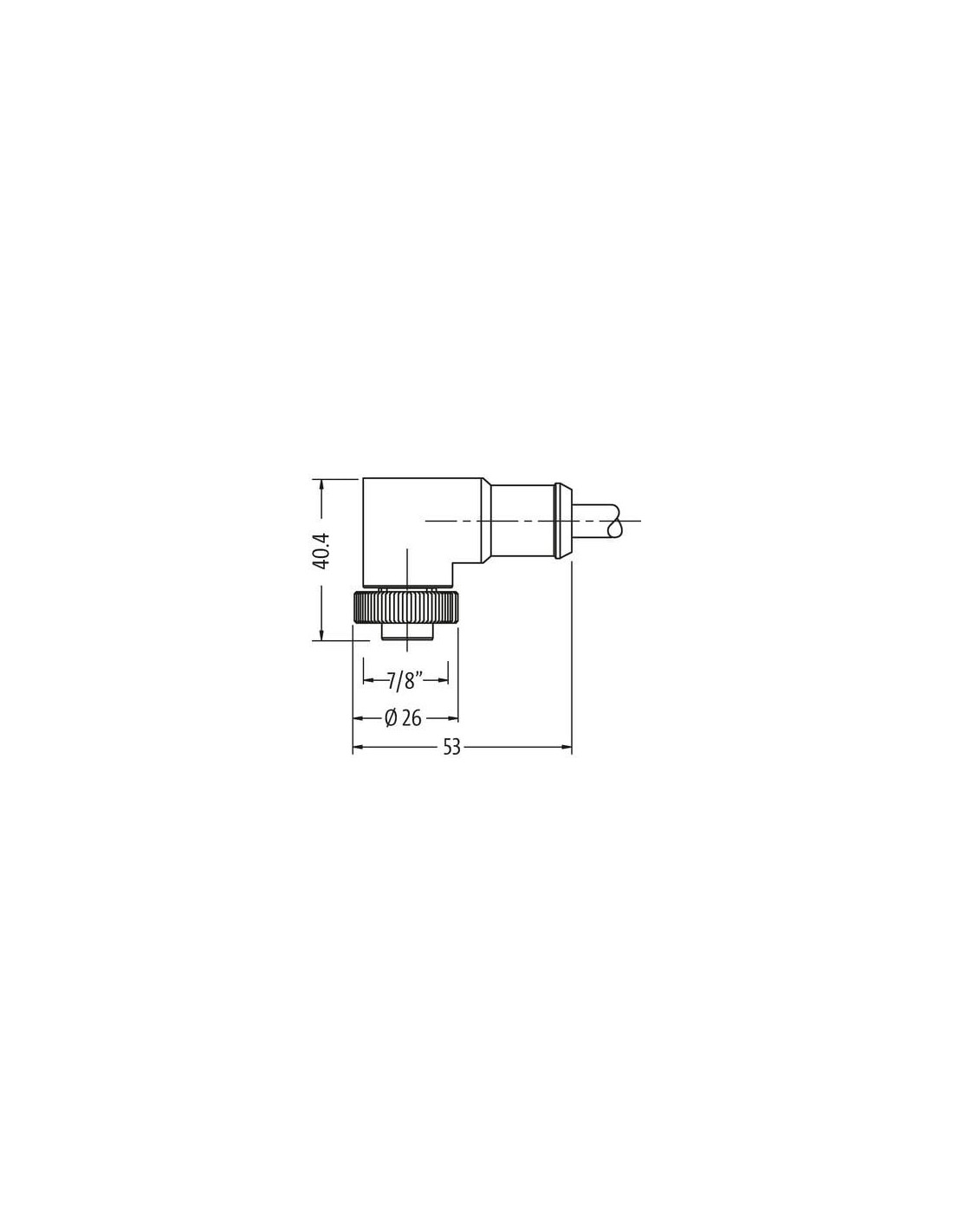

| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

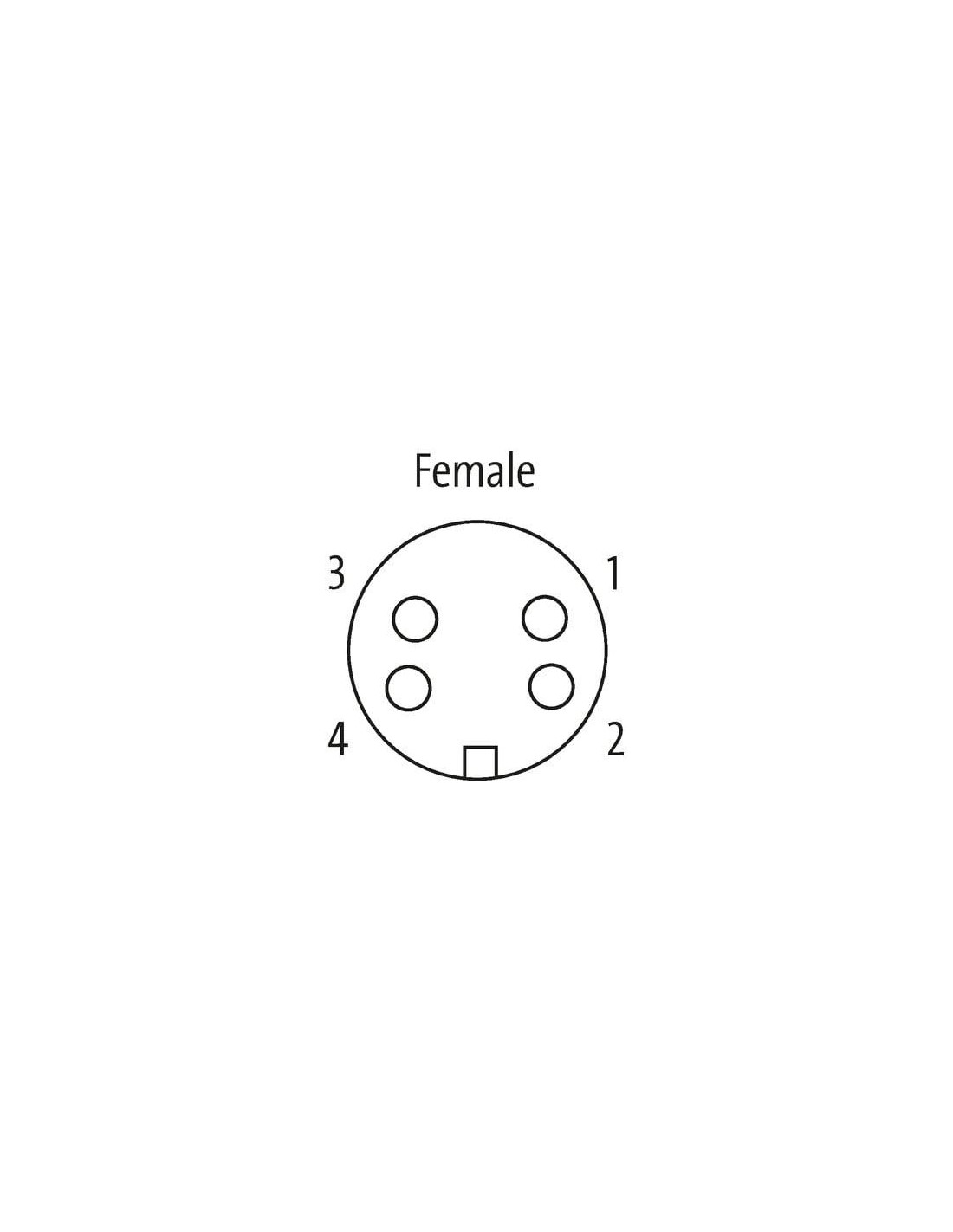

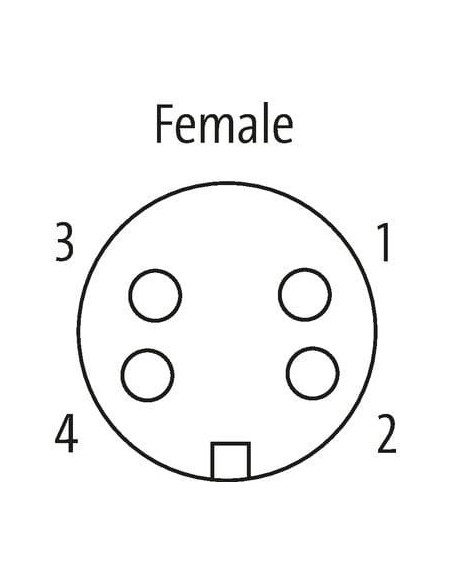

| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

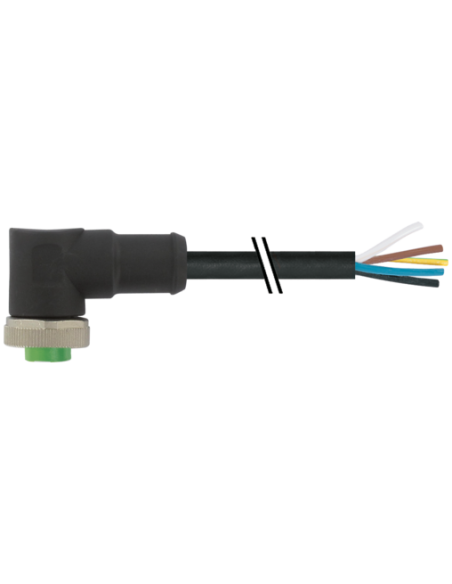

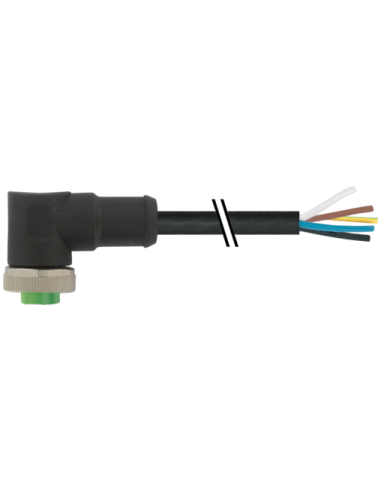

Mini (7/8”) 4-biegunowy konektor żeński 90° z kablem – pełna ochrona i wszechstronne zastosowanie
Konektor Mini (7/8") 4-pinowy w wersji żeńskiej, kątowej (90°) to rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, gdzie niezawodność połączenia elektrycznego i trwałość są kluczowe. Produkt wyposażony jest w trwały kabel elektroenergetyczny o długości 10 metrów. Złącze spełnia rygorystyczne normy szczelności IP68, gwarantując odporność na wilgoć, pył i zabrudzenia, co czyni je idealnym wyborem do zastosowań w trudnych warunkach przemysłowych oraz na zewnątrz budynków.
Główne zalety konektora Mini 7/8” 4-pinowego ze zintegrowanym kablem
- Bezpieczeństwo połączenia dzięki wysokiej odporności na kurz, wodę oraz różnorodne chemikalia i oleje.
- Stabilna i pewna blokada śrubowa typu 7/8" zapewniająca trwałe podłączenie oraz odporność na wibracje i uderzenia.
- Kompaktowa konstrukcja kątowa 90° umożliwiająca montaż nawet w ciasnych przestrzeniach.
- Bardzo wysoka wytrzymałość elektryczna: maksymalne napięcie robocze 600 V i prąd 9 A na styk.
- Długi przewód – 10 metrów, pozwalający na elastyczne prowadzenie instalacji.
Typowe zastosowanie konektora Mini 7/8” 4-pinowego w przemyśle
Złącze Mini 7/8” znajduje szerokie zastosowanie m.in. w maszynach przemysłowych, automatyce przemysłowej, robotyce, systemach transportu oraz w instalacjach zasilających urządzenia o zwiększonych wymaganiach środowiskowych. Doskonale sprawdza się do połączeń czujników, siłowników, modułów sterujących oraz wyprowadzeń zasilania w trudnych warunkach.
Solidna budowa na bazie wysokiej jakości materiałów
- Obudowa z tworzywa PUR – zapewniająca podwyższoną odporność na działanie olejów, paliw, środków chemicznych i promieniowanie UV.
- Pokrycie niklowane oraz blokada z cynkowego odlewu ciśnieniowego – zwiększają wytrzymałość na korozję oraz uszkodzenia mechaniczne.

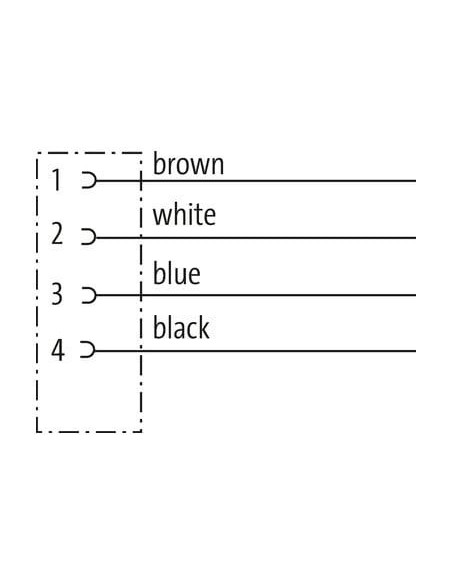

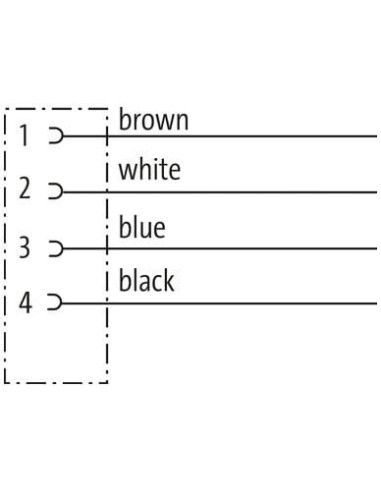

- Kabel 4-żyłowy, z oznaczeniami: brązowy, biały, niebieski i czarny – umożliwia szybkie i bezbłędne podłączenie.
Parametry użytkowe kluczowe dla instalatorów i projektantów
- Podwyższony stopień ochrony IP68 przy odpowiednim montażu (włożony, przykręcony).
- Odporność na wibracje i przeciążenia mechaniczne (wbudowane zabezpieczenie przeciwwstrząsowe).
- Zakres temperatur pracy od -25°C do +80°C (kabel: od -50°C przy instalacji stałej).
- Zgodność ze światowymi normami bezpieczeństwa oraz deklarowana jakość wykonania.

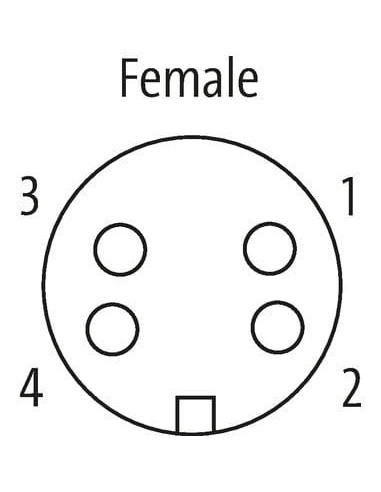

- Szczegółowy schemat połączeń elektrycznych ułatwia szybki montaż.
Wybierz konektor Mini (7/8”) 4-biegunowy kątowy, jeśli oczekujesz niezawodności, szybkiego montażu oraz bezpieczeństwa w wymagających warunkach przemysłowych. Dzięki uniwersalnemu zastosowaniu i solidnej konstrukcji gwarantuje stabilność instalacji na długie lata.
