Zasilanie
Męski prosty
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

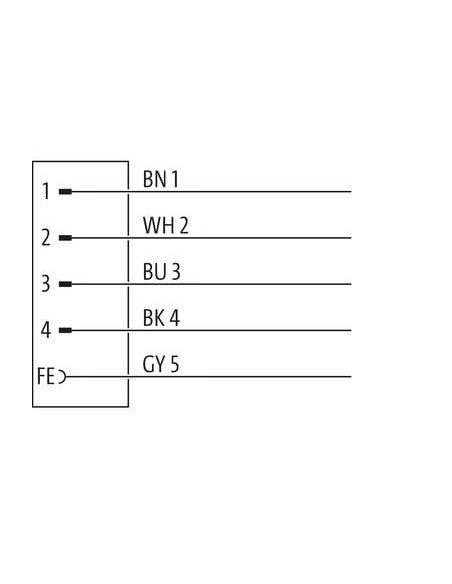

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

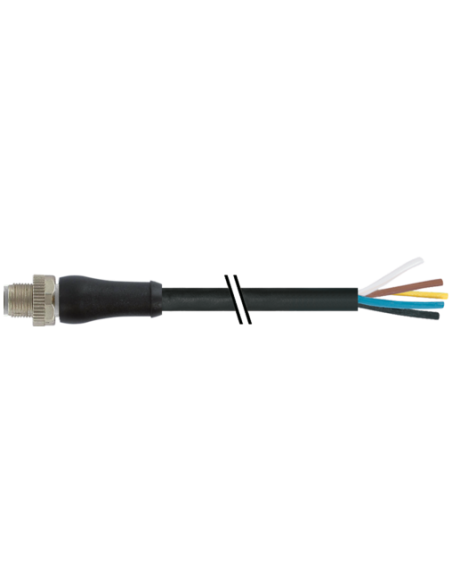

Konektor M12 Power L-cod męski 0° na kabel wolny 1,5 m – 7000-P4201-P040150
Konektor M12 Power L-cod męski 0° to specjalistyczny element do podłączania przewodów zasilających, wykorzystywany w wielu nowoczesnych instalacjach automatyki przemysłowej oraz aplikacjach wymagających niezawodnych i trwałych połączeń elektrycznych.
Zastosowanie złączy M12 Power L-cod – gwarancja niezawodności i bezpieczeństwa
Połączenia M12 Power z kodowaniem L są standardem w takich branżach jak automatyka przemysłowa, inżynieria maszyn, budowa systemów transportu, robotyka oraz aplikacje zasilające urządzenia o wysokiej wymaganej mocy. Konektor zapewnia maksymalny prąd roboczy do 12 A na styk, co, w połączeniu z dopuszczalnym napięciem 63 V DC, stanowi idealne rozwiązanie do zasilania silników, serwonapędów czy modułów rozproszonych na liniach produkcyjnych.
Najważniejsze cechy i zalety konektora M12 Power L-cod
- Wytrzymała konstrukcja – obudowa z tworzywa PUR zapewnia wysoką odporność na działanie czynników chemicznych, olejów oraz trudnych warunków środowiskowych.
- Stopień ochrony IP65/IP67 – gwarantuje bezpieczną eksploatację nawet w zapylonych czy wilgotnych środowiskach.
- Pięciopinowe złącze – oferuje szerokie możliwości podłączenia napięć i sygnałów zwrotnych.
- Pozłacane styki – zapewniają niską rezystancję kontaktów oraz niezawodność transmisji zasilania.
- Solidna blokada mechaniczna – złącze nakręcane z zabezpieczeniem przeciwwstrząsowym, gwint M12 x 1.
- Przemyślany schemat połączeń: precyzyjna identyfikacja przewodów (kolory: brązowy, biały, niebieski, czarny, szary) pozwala na łatwą i bezpieczną instalację.
- Wysoka odporność na cykle gięcia oraz skręcanie dzięki osłonie kablowej z PUR.
- Zakres temperatur pracy od -25°C do +85°C (w zależności od jakości kabla – nawet do -50°C).
- Spełnia rygorystyczne normy IEC 61076-2-111.
Typowe zastosowania konektora M12 Power L-cod męskiego 0°
Najczęściej wykorzystywany do zasilania silników elektrycznych, rozproszonych systemów IO, szaf sterowniczych, zautomatyzowanych linii produkcyjnych oraz maszyn technologicznych. Łatwość montażu oraz możliwość pracy w wymagających warunkach sprawiają, że jest to uniwersalne rozwiązanie dla przemysłu – nie tylko do zastosowań stacjonarnych, ale także ruchomych dzięki wysokiej odporności mechanicznej kabla.
Dlaczego warto stosować konektory M12 Power L-cod?
- Minimalizacja ilości przewodów dzięki 5-żyłowej budowie.
- Przyspieszenie montażu oraz łatwość serwisu instalacji przemysłowych.
- Odporność na uszkodzenia mechaniczne i chemiczne – bezpieczna praca przez wiele lat.
- Certyfikaty jakości i bezpieczeństwa (cURus, UL, IEC, DIN EN).
Konektor M12 Power L-cod męski w wersji z wolnym końcem kabla (długość 1,5 m) to rozwiązanie, które pozwala na szybkie i bezpieczne połączenie urządzeń elektrycznych, gwarantując niezakłócony przepływ zasilania nawet w najbardziej wymagających aplikacjach przemysłowych.
