Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

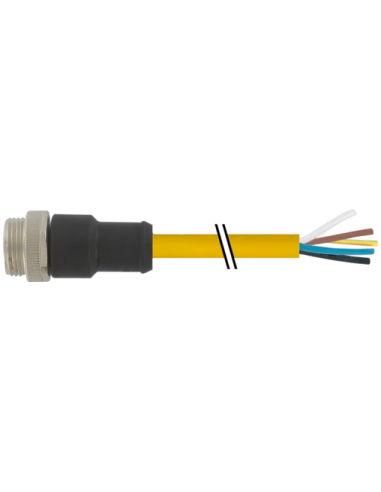

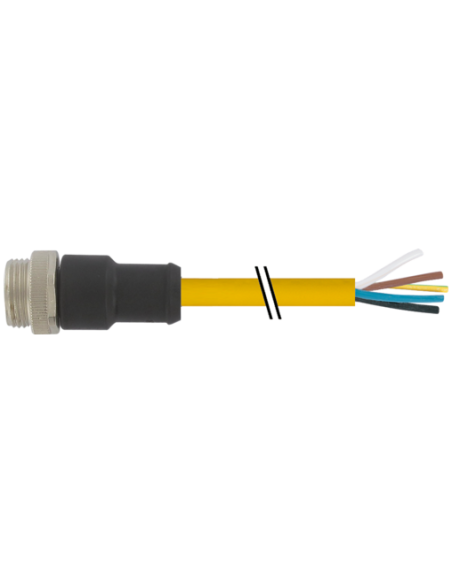

Złącze przemysłowe Mini 7/8" 5-pinowe męskie z kablem – model 7700-A5001-U1D0150
Wytrzymałe złącze Mini 7/8" 5-biegunowe przeznaczone do zastosowań przemysłowych, umożliwiające pewne i bezpieczne połączenia w środowiskach wymagających wysokiej niezawodności. Produkt o kodzie 7700-A5001-U1D0150 jest wyposażony w prosty, męski wtyk oraz wysokiej jakości przewód o długości 1,5 m.
Budowa i zastosowanie złącza kablowego Mini 7/8''
Złącze kablowe Mini 7/8" 5-pinowe jest dedykowane do instalacji przemysłowych, gdzie niezbędne jest sprawne podłączanie i rozłączanie urządzeń automatyki, maszyn, silników oraz czujników. Dzięki optymalnej konstrukcji wtyku męskiego oraz zastosowaniu wytrzymałego kabla TPE, nadaje się zarówno do pracy stacjonarnej, jak i aplikacji o podwyższonej ruchomości. Zastosowanie w środowiskach narażonych na działanie wody, kurzu, olejów czy środków chemicznych potwierdza wysoka klasa szczelności IP68.
Dlaczego warto wybrać 5-pinowe złącze Mini 7/8"?
- Bezpieczeństwo aplikacji – wysoki stopień ochrony IP68 gwarantuje niezawodne funkcjonowanie w trudnych warunkach przemysłowych.
- Uniwersalność – złącze sprawdzi się w maszynach produkcyjnych, systemach zasilania i automatyki, instalacjach transportowych oraz robotyce.
- Solidna konstrukcja – metalowa powłoka niklowana oraz obudowa z tworzywa PUR zapewniają odporność mechaniczną i chemiczną.
- Kabel z powłoką TPE – odporność na ścieranie, oleje, chemikalia oraz szeroki zakres temperatur pracy (stała: od -50°C do +105°C, ruch: od -20°C do +90°C).
- Certyfikat cURus – spełnienie międzynarodowych standardów bezpieczeństwa.
- Elastyczny przewód – 5 żył w kolorach: czarnym, pomarańczowym, zielonym, czerwonym i białym.
Typowe zastosowania złącza Mini 7/8"
- Przemysł motoryzacyjny
- Automatyka przemysłowa
- Maszyny produkcyjne
- Technika transportowa
- Systemy sterowania i monitoringu
- Robotyka
Dzięki wysokiej odporności mechanicznej i chemicznej, złącze znajduje zastosowanie również w trudnych warunkach pracy, gdzie kontakt z czynnikami zewnętrznymi jest nieunikniony.

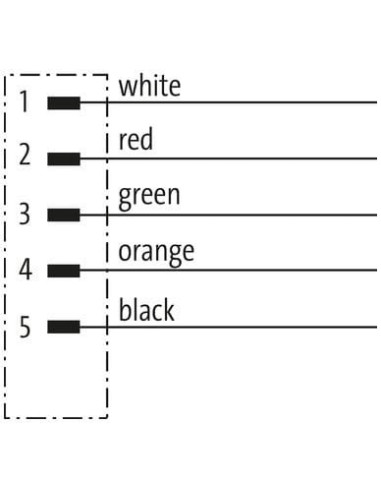

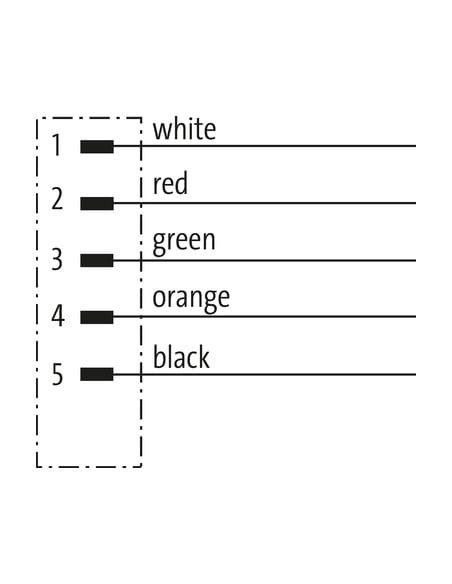

Budowa i schemat elektryczny złącza Mini 7/8" 5-pinowego

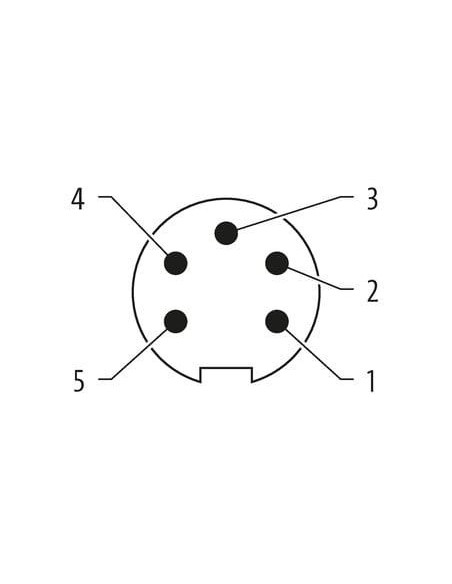

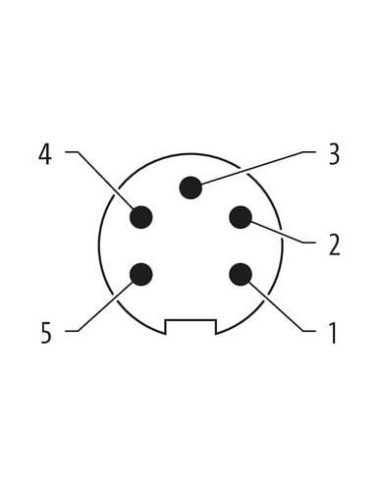

Męskie złącze prostoliniowe Mini 7/8" posiada pięć pinów, według poniższego schematu kolorów przewodów:
- 1 – biały
- 2 – czerwony
- 3 – zielony
- 4 – pomarańczowy
- 5 – czarny
Znacznie ułatwia to identyfikację podczas podłączeń i serwisowania urządzeń.
Wtyk wyposażony jest w gwint 7/8’’ (16 UN), a moment dokręcania wynosi 1,5 Nm, co zapewnia pewność i szczelność połączenia.
Odporność i trwałość na najwyższym poziomie
Kabel z powłoką TPE oraz izolacją PVC gwarantuje odporność na promieniowanie UV, ścieranie oraz agresywne środki chemiczne. Produkt jest wolny od FCKW, halogenów i ołowiu. Wysoka trwałość potwierdzona jest możliwością pracy przy ponad 2 milionach cykli zgięcia w prowadnikach C-track.
Podsumowanie
Złącze przemysłowe Mini 7/8" 5-pinowe męskie z kablem 7700-A5001-U1D0150 to solidne, niezawodne rozwiązanie dla wymagających aplikacji w automatyce, przemyśle, systemach zasilania oraz sterowania. Precyzyjna konstrukcja, odporność na warunki środowiskowe oraz zgodność z międzynarodowymi normami czynią to złącze idealnym wyborem do profesjonalnych zastosowań przemysłowych.
