Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

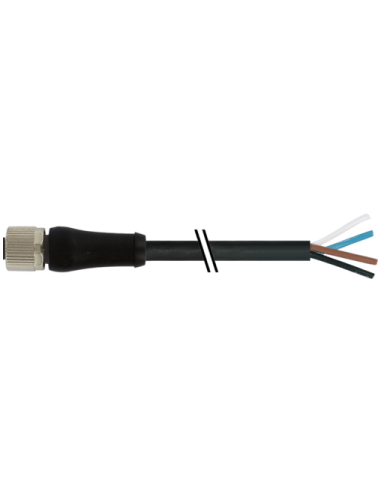

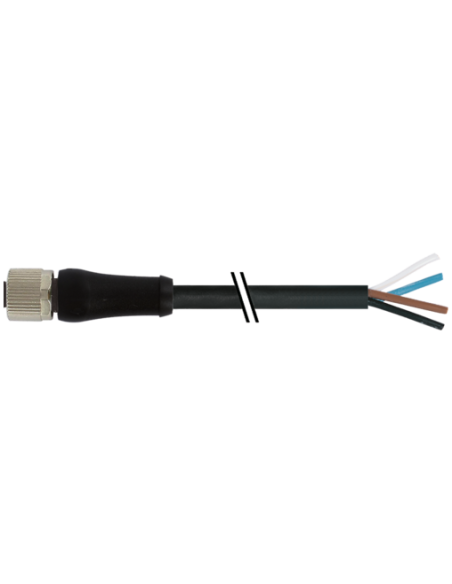

Złącze M12 L-code 4-polowe żeńskie – przewód zasilający 15 m, kodowanie L
4-polowe złącze M12 L-code z prostą głowicą żeńską oraz przewodem o długości 15 metrów to wysokiej jakości komponent, który znajduje zastosowanie w systemach automatyki przemysłowej, instalacjach zasilających oraz systemach sterowania maszyn i urządzeń. Kod produktu: 7000-P4121-P071500 ułatwia identyfikację i dobór komponentu w projektach wymagających pewnego i stabilnego połączenia zasilania.
Najważniejsze atuty złącza M12 L-code 4-polowego
- Wysoka wydajność prądowa – do 12A na styk, co pozwala na przesyłanie większych mocy w aplikacjach przemysłowych.
- Solidność i wytrzymałość: obudowa wykonana z odpornego tworzywa PUR, charakteryzuje się wysoką odpornością na chemikalia, oleje, promieniowanie UV oraz płomienie.
- Klasa szczelności IP65/IP67 zapewniająca ochronę przed pyłem oraz wodą w warunkach przemysłowych.
- Kodowanie L – minimalizuje ryzyko błędnego podłączenia, gwarantując kompatybilność z urządzeniami zgodnymi ze standardem IEC 61076-2-111.
- Długość kabla 15 m – idealna do połączeń na dłuższych dystansach, bez konieczności stosowania dodatkowych przedłużaczy.
Możliwości wykorzystania i przykładowe zastosowania
Złącza M12 L-code są szeroko wykorzystywane w:
- Automatyce przemysłowej – systemy zasilania rozproszonych modułów, sterowników i czujników.
- Transporcie i logistyce – podłączenie akcesoriów zasilających w magazynach automatycznych.
- Robotyce – szybkie i bezpieczne połączenia z robotami oraz systemami przenośnikowymi.
- Systemach HVAC i energetycznych – układy zasilania rozdzielnic czy sterowników wentylatorów.
- Liniach produkcyjnych, maszynach pakujących oraz urządzeniach wymagających stabilnego i wydajnego doprowadzenia zasilania.
Parametry konstrukcyjne wpływające na niezawodność
Konektor jest wyposażony w pozłacane styki oraz zacisk przewodu o wysokiej odporności temperaturowej. Specjalna cyfrowa opaska kodująca zapobiega przypadkowym pomyłkom podczas montażu. Połączenie jest odporne na wstrząsy i drgania (zabezpieczenie przeciwwstrząsowe). Dzięki temu zaleca się stosowanie go w miejscach wymagających nieprzerwanego, bezawaryjnego zasilania.
Materiały i budowa przewodu
Przewód w izolacji PUR o podwyższonej odporności chemicznej nie zawiera szkodliwych substancji, takich jak ołów, kadm, halogeny czy silikony, co umożliwia bezpieczne stosowanie go w środowiskach o podwyższonych wymaganiach. Budowa skrętkowa i średnica 1,5 mm² zapewniają niskie opory i wysoką wydajność prądową. Jest odpowiedni do instalacji w peszlach o średnicy 12 mm.
Bezpieczeństwo i standardy
- Spełnia wymagania normy IEC 61076-2-111.
- Zabezpieczenie przed napięciem szczytowym do 1,5 kV.
- Wysoka odporność na promieniowanie UV oraz działanie olejów przemysłowych (DIN EN 60811-404).
- Odporność na płomień zgodnie z UL 1581 oraz IEC 60332-2-2.
Oznaczenia przewodów i schemat połączeń
W celu ułatwienia instalacji, oznaczenia kolorów przewodników są zgodne ze standardami branżowymi: BN – brązowy (1), WH – biały (2), BU – niebieski (3), BK – czarny (4). Dołączone diagramy ułatwiają podłączenie i serwis.
Podsumowanie: Kabel zasilający M12 L-code 4P 15m – uniwersalne rozwiązanie do automatyki
Połączenie z M12 L-code to niezawodny wybór do zasilania maszyn i urządzeń w trudnych warunkach przemysłowych. Złącze jest kompatybilne z licznymi komponentami automatyki i zapewnia długotrwałą pracę nawet przy dużych obciążeniach prądowych oraz zmiennych warunkach środowiskowych.
