Męski prosty
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

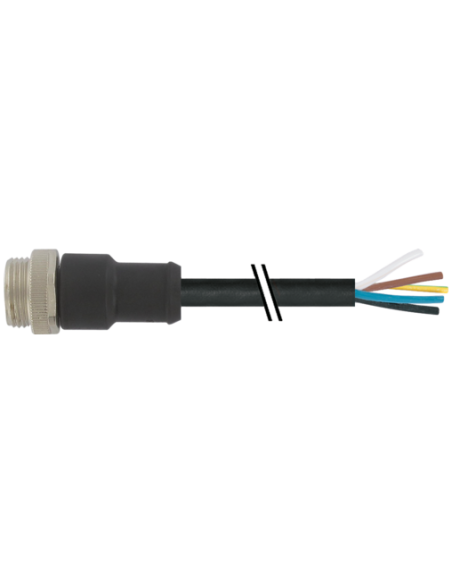

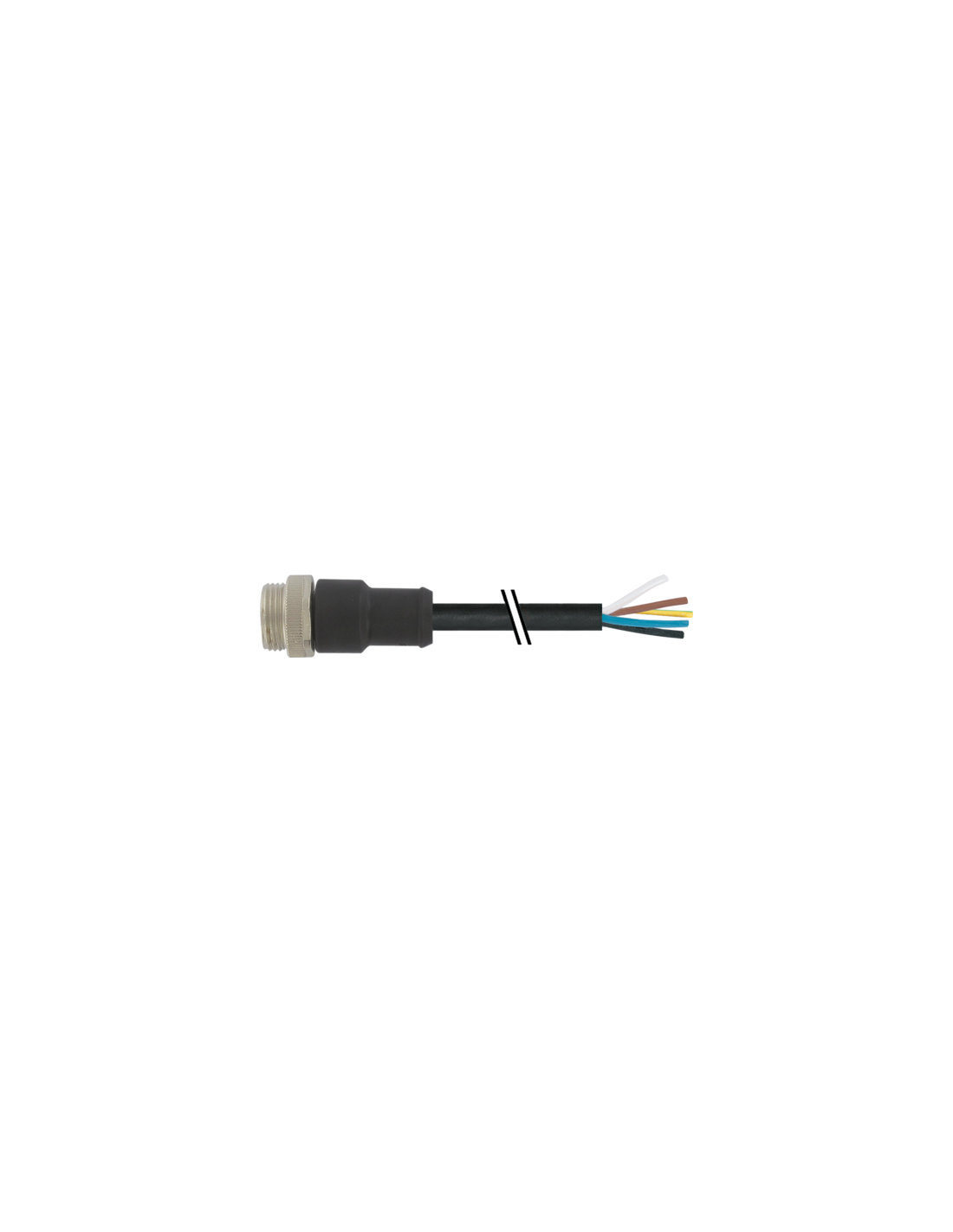

Złącze 7/8" 3-Pinowe Męskie z Kablem 1,5 m – 7700-A3001-UMB0150
Przemysłowe złącze z kablem o oznaczeniu 7700-A3001-UMB0150 to solidny i niezawodny komponent systemów automatyki przemysłowej. Złącze typu 7/8" z trzema pinami (biegunami) wyposażone jest w prosty, męski wtyk oraz przewód o długości 1,5 m, przeznaczony do aplikacji wymagających stabilnego i trwałego połączenia elektroenergetycznego.
Konstrukcja i wytrzymałość – 7/8" Złącze do Automatyki i Robotyki
Złącze 3-biegunowe mini zostało zaprojektowane z myślą o niezawodnej pracy w trudnych warunkach przemysłowych. Obudowa wykonana z wytrzymałego tworzywa PUR o dobrej odporności chemicznej oraz na oleje zapewnia trwałość i bezpieczeństwo eksploatacji. Blokada cynkowa oraz niklowane elementy zabezpieczają przed korozją. Złącze spełnia wymagania stopnia ochrony IP68 (przy odpowiednim montażu), gwarantując pyłoszczelność oraz pełną ochronę przed długotrwałym zanurzeniem w wodzie.
- Gwint: 7/8" (16 UN), SW24
- Liczba pinów: 3
- Długość kabla: 1,5 m
- Prąd maksymalny: 12 A
- Napięcie maksymalne: 600 V (AC/DC)
- Przewód: 3-żyłowy, czarna izolacja, przekrój 1,5 mm²
- Zakres temperatury pracy: od –25°C do +80°C (dla wtyczki); przewód: –40°C ... +80°C (stała instalacja)
Zastosowania i zalety złącza 7700-A3001-UMB0150
Złącze 7/8" 3-pinowe doskonale sprawdza się w:
- Automatyce przemysłowej – przyłączenia do czujników, siłowników i modułów sterujących
- Maszynach produkcyjnych – szybkie i bezpieczne przyłączenie zasilania oraz sterowania silników
- Systemach rozdzielczych – wszędzie tam, gdzie wymagana jest wysoka szczelność oraz odporność na zabrudzenia
- Aplikacjach terenowych i w budownictwie maszyn – wytrzymałość na wstrząsy i odpryski w środowisku o wysokim natężeniu pracy mechanicznej
Maksymalny prąd roboczy 12 A oraz przekrój żył 1,5 mm² pozwalają na przesył znacznych mocy bez ryzyka przegrzania. Osłona PUR wykazuje bardzo dobrą odporność na uszkodzenia mechaniczne, ścieranie, chemikalia oraz oleje, co czyni złącze idealnym także do instalacji zewnętrznych i w trudnych warunkach pracy.
Bezpieczeństwo użytkowania i warunki montażu
Stopień ochrony IP68 gwarantuje szczelność złącza nawet w zanurzeniu, pod warunkiem poprawnego montażu. Zaleca się stosowanie odpowiednich środków odciążających (np. opasek kablowych), aby chronić połączenia przed uszkodzeniami mechanicznymi. Przestrzeganie dopuszczalnych promieni gięcia przewodu minimalizuje ryzyko uszkodzenia izolacji i utraty szczelności.
Zastosowany przewód wykonano zgodnie z normami odporności na płomień (IEC 60332-2-2, UL 1581 FT2) oraz oleje i chemikalia (DIN EN 60811-404), co dodatkowo podnosi walory użytkowe tego złącza w aplikacjach przemysłowych.

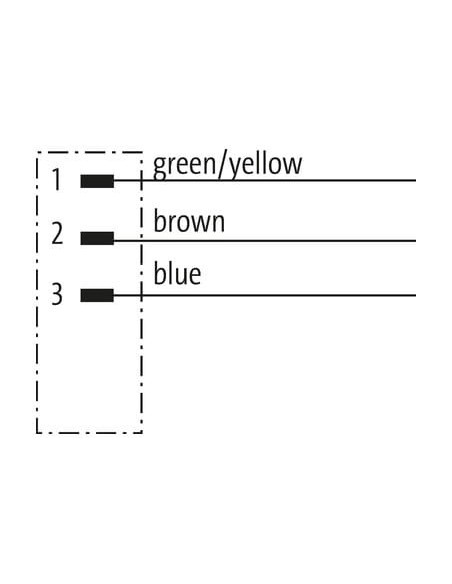

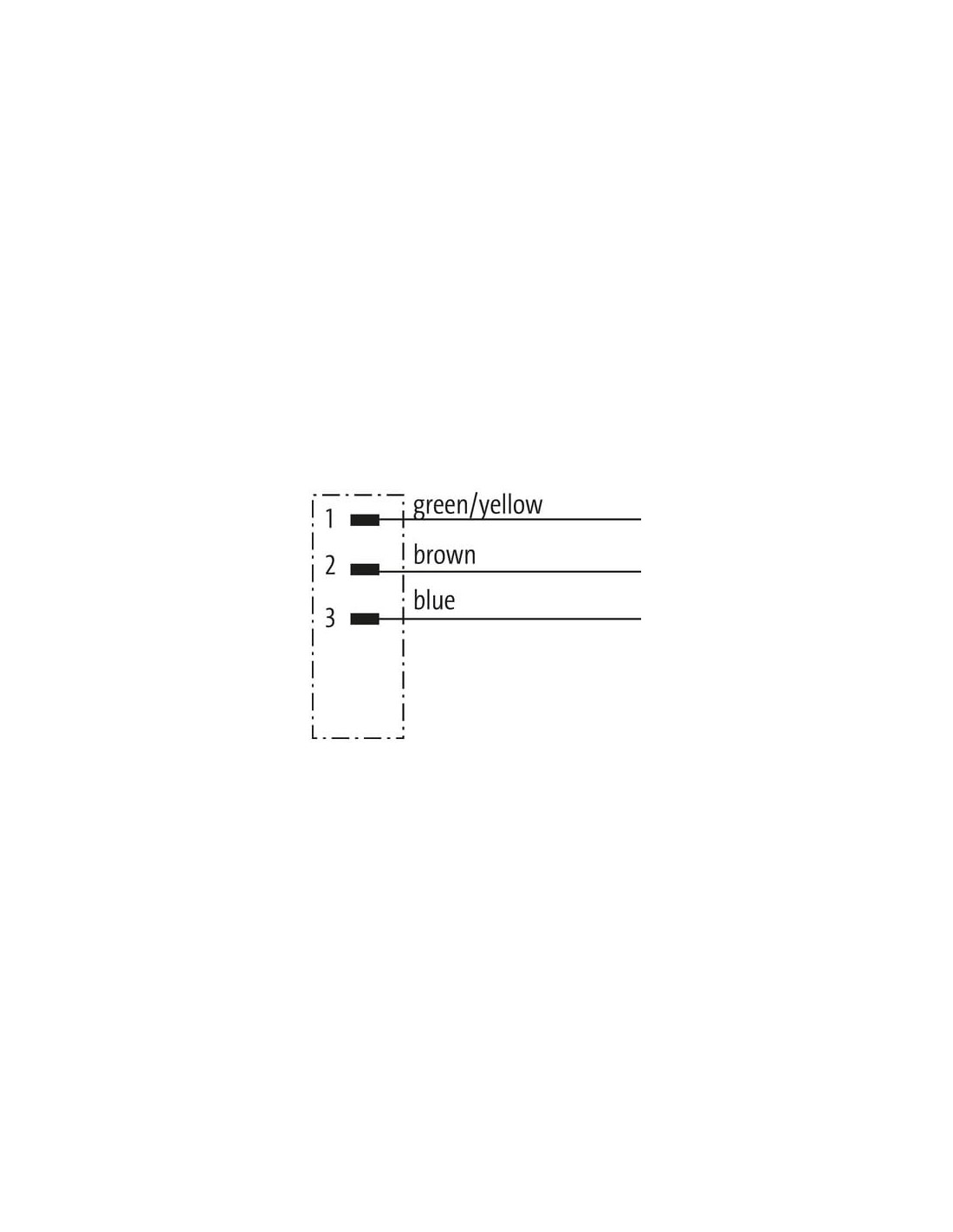

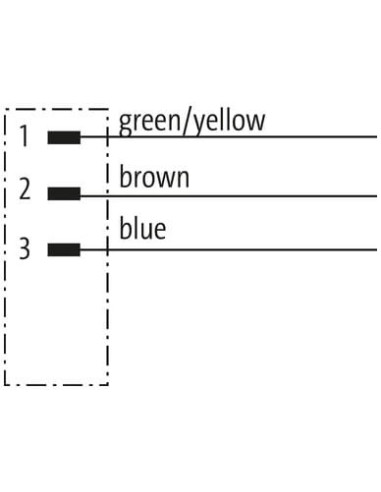

Schemat połączeń i kolorystyka przewodów

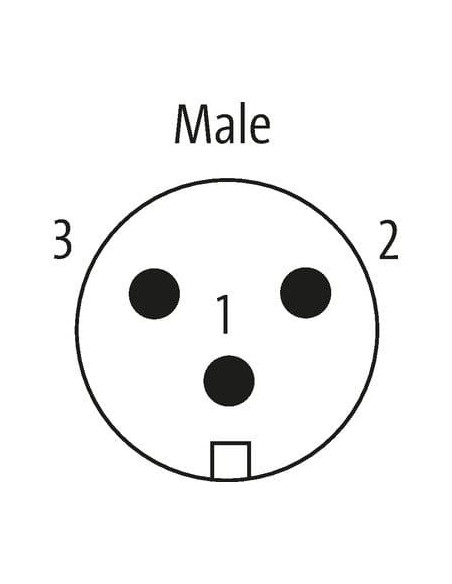

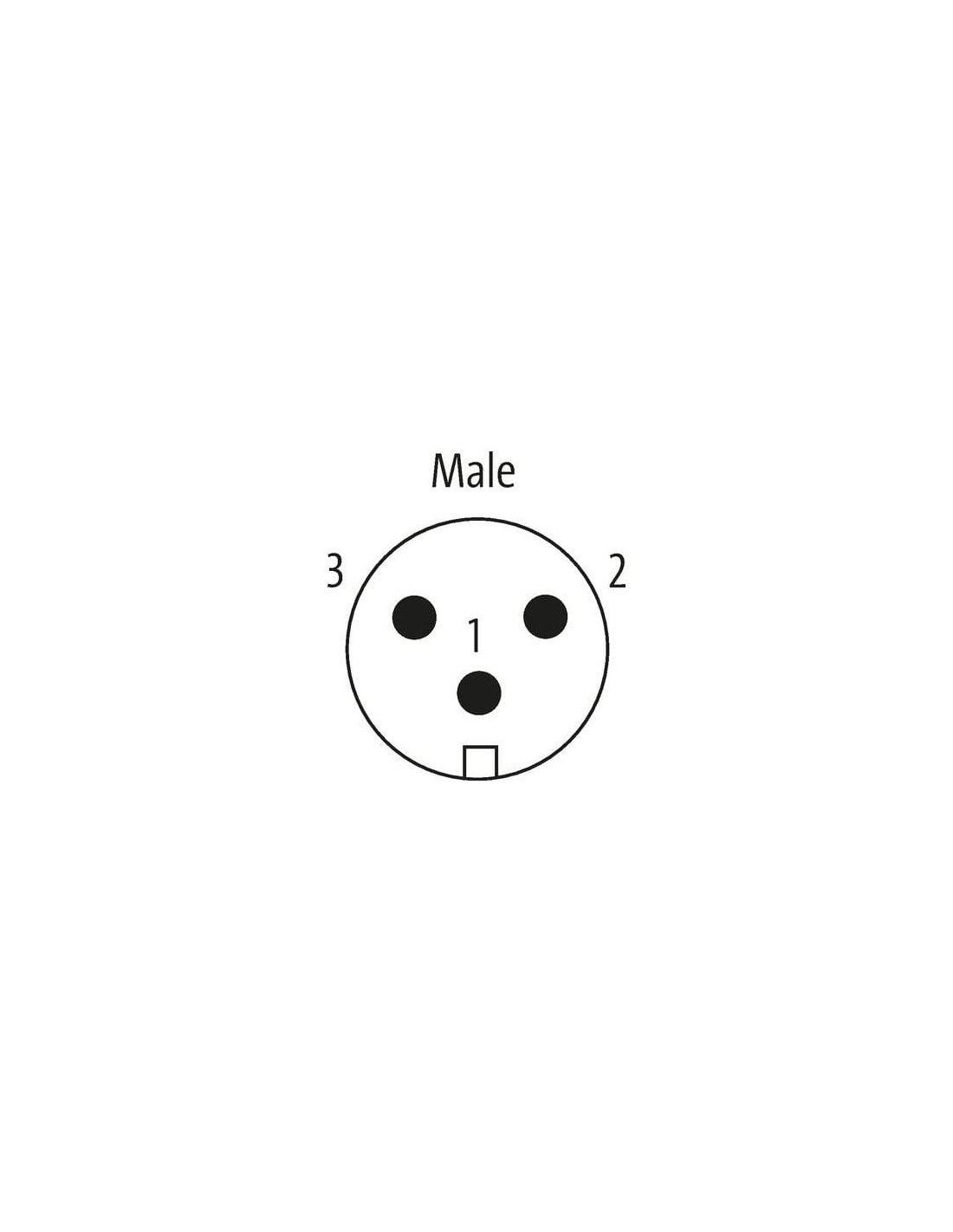

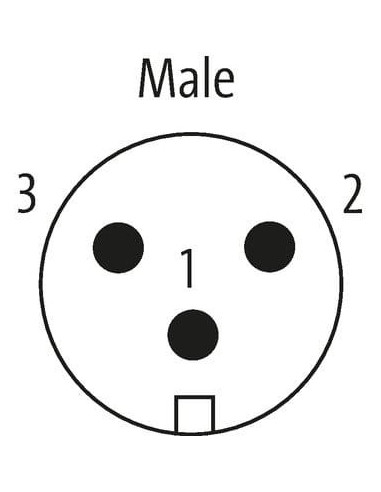

Złącze 7/8” posiada wyprowadzenia trzech przewodów:
- 1 – zielono-żółty (ochronny)
- 2 – brązowy
- 3 – niebieski
To umożliwia szybkie i czytelne podłączenie zarówno do sieci zasilającej, jak i obwodów ochronnych zgodnie z normami bezpieczeństwa.
Podsumowanie – Złącze przewodowe mini 7/8" z kablem 1,5 m
Złącze 7700-A3001-UMB0150 to uniwersalne rozwiązanie wszędzie tam, gdzie wymagane jest niezawodne, szczelne i wytrzymałe połączenie zasilające lub sygnałowe 3-biegunowe. Dzięki wysokiej odporności oraz szerokiemu zakresowi temperatur znajduje zastosowanie w nowoczesnych instalacjach przemysłowych, systemach automatyzacji i budowie maszyn.
